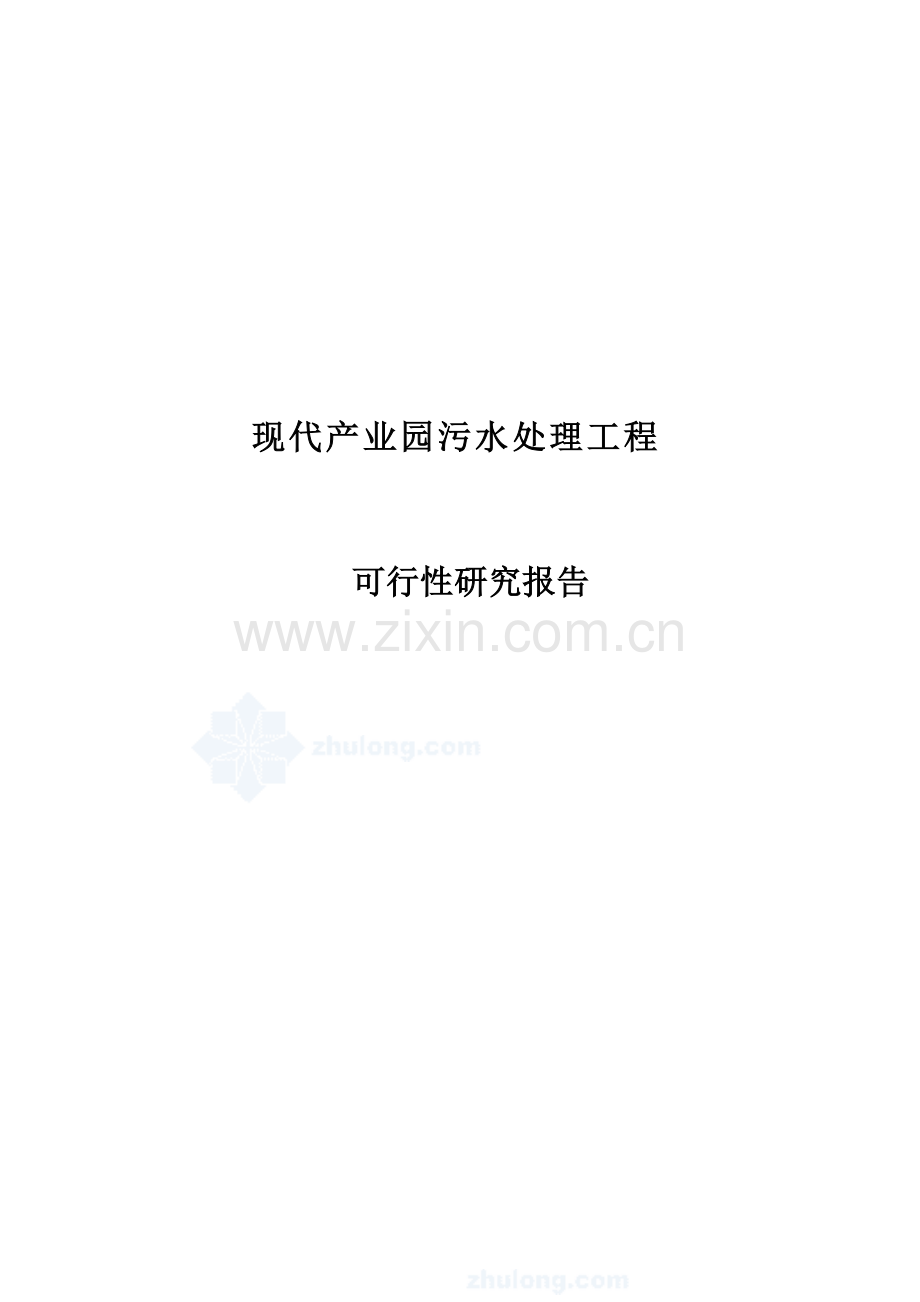

现代产业园污水处理工程申请立项可研报告.doc

现代产业园污水处理工程

可行性研究报告

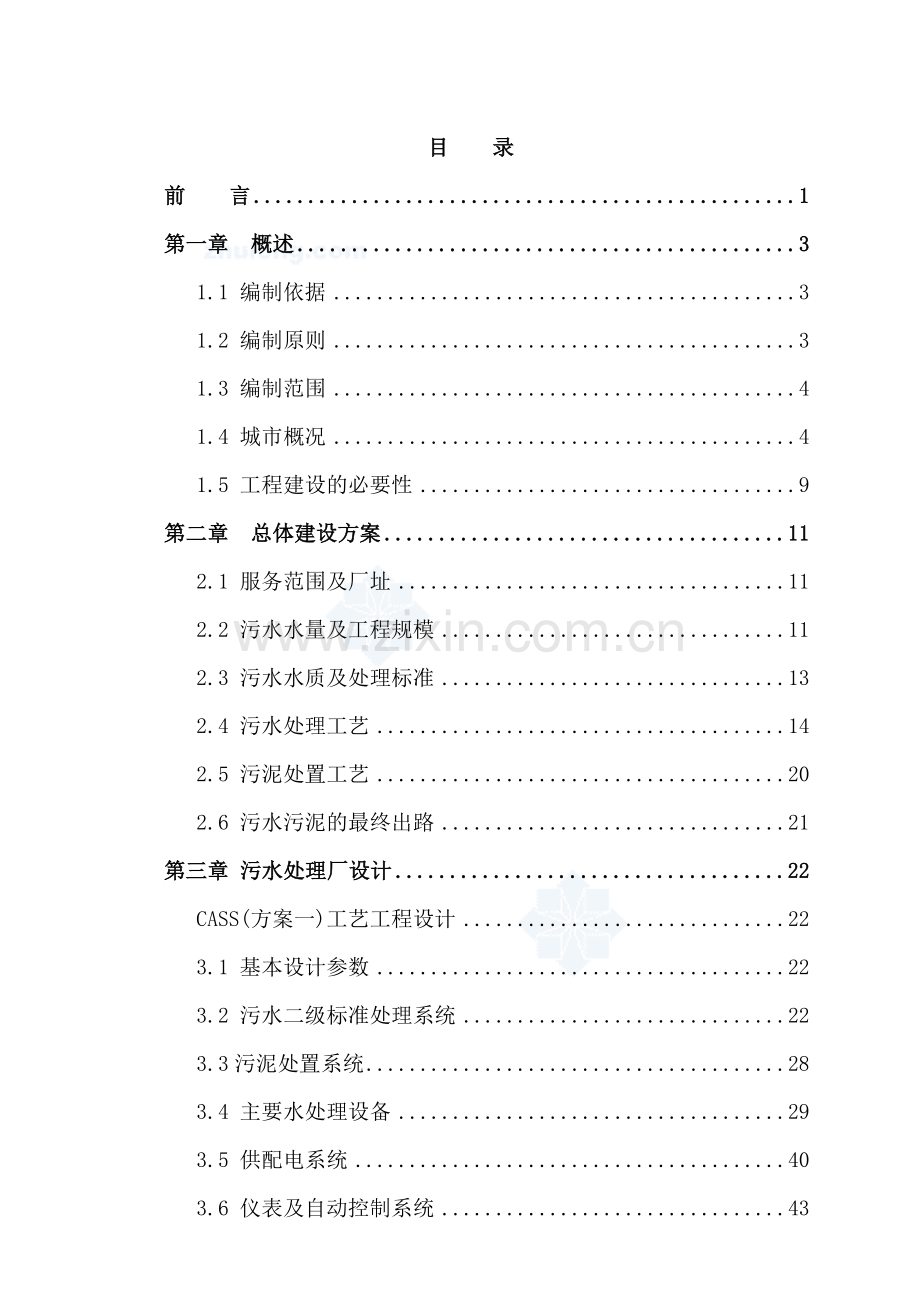

目 录
前 言 1
第一章 概述 3
1.1 编制依据 3
1.2 编制原则 3
1.3 编制范围 4
1.4 城市概况 4
1.5 工程建设的必要性 9
第二章 总体建设方案 11
2.1 服务范围及厂址 11
2.2 污水水量及工程规模 11
2.3 污水水质及处理标准 13
2.4 污水处理工艺 14
2.5 污泥处置工艺 20
2.6 污水污泥的最终出路 21
第三章 污水处理厂设计 22
CASS(方案一)工艺工程设计 22
3.1 基本设计参数 22
3.2 污水二级标准处理系统 22
3.3污泥处置系统 28
3.4 主要水处理设备 29
3.5 供配电系统 40
3.6 仪表及自动控制系统 43
3.7 采暖通风 48
3.8 建筑及厂区总图 50
3.9结构设计 52
第四章 排水管道设计 55
4.1 排水管道现状 55
4.2 排水区域及排水系统 55
4.3 污水管道工程 55
第五章 管理机构、劳动定员及建设进度 58
5.1 管理机构及定员 58
5．2建设进度 60
第六章 环境保护、节能与安全生产 61
6.1 环境保护 61
6.2节能 63
6.3安全生产 63
第七章 投资估算及资金筹措 65
7.1 投资估算 65
7.2 编制依据 65
第八章 经济分析 71
8.1 编制说明 71
8.2 基础数据 72
8.3 资金筹措及使用计划 73
8.4 财务评价 73
8.5 国民经济评价 79
8.6 评价结论 81
第九章 结论和建议 83
9.1 结论 83
9.2 建议 83
第十章、工程招投标 84
附图：
附图一：XX现代产业园污水处理工程总体布置图
附图二：XX现代产业园污水处理厂总平面布置图
附图三：CASS工艺流程图

前 言

XX现代产业园位于XX县北部,是XX县的主要工业园区之一。估测现有排水量已达近2万吨/日,没有污水处理厂,污水仅能靠道路污水管道向河体直接排放,园区污水横溢,大大影响园区整体环境,已经严重干扰到人民正常的工作生活，制约了园区经济的发展。同时,工业污水和生活污水未经任何处理就排入河流或用于农溉,其结果为危害农作物、污染地表水源,随着排入污水量的增加, 河流将会受到重度污染。随着经济大开发的进行，解决园区污水处理问题以适应XX现代产业园各项事业的发展已成为园区建设的当务之急。
到目前为止XX现代产业园的污水处理能力为0万m3/d，大量未经处理的污水的排入河流，导致城市供水水源、自然水域及农作物的严重污染，阻碍了工农业的发展。为了改善这一现状，政府十分重视污水厂的建设。
XX现代产业园污水处理工程是园区建设的重要组成部分，是城市生产和人民生活不可缺少的公共设施，是改善城市环境质量，促进招商引资和经济建设发展的重要举措。
XX现代产业园污水处理厂的建设可加速园区的发展，同时为XX现代产业园污水管网的建设提供必要的基础。近期宜控制在2万吨/日，并提出了完善和改进的意见。
根据XX县域及工业园区总体规划和政府部门的意见，我们编制了“XX现代产业园污水处理工程”的可行性研究报告。
工程概况
1、工程名称：XX现代产业园污水处理工程
2、建设内容：
①新建2万m3/d污水处理厂一座。
污水处理工艺 推荐采用CASS工艺；
污泥处理工艺 推荐采用污泥机械浓缩脱水一体化工艺。
污水排放水质 执行GB18918-2002标准的二级标准。
污水最终出路 达标污水排入潮白河。
污泥最终出路 污泥最终处置形式以脱水泥饼为主。脱水泥饼可用于绿化、林业施肥或进行卫生填埋。
②新建园区污水管道，DN300-DN800约25.14公里；
3、建设单位 XX现代产业园
4、投资估算及技术经济指标
建设项目总投资 5176.02万元
资金来源
自筹 1676.02万元（约占建设项目总投资的30％）
申请贷款 3500万元 （ 约占建设项目总投资的70%）。

中管网房地产频道 作为国内最大、最专业、更新速度最快的专业房地产资料库，月更新房地产资料近千个。最大程度的搜集了数十家国内顶级开发商多年实际操盘之系统资料。
第一章 概述
1.1 编制依据
1、《XX现代产业园总体规划》（2007-2020年）
2、《XX现代产业园现状排水管网》资料（截止2008年）
3、主要设计规范及标准：
《城镇污水处理厂污染物排放标准》（GB18918-2002）
《室外排水设计规范》(GBJ14-87 1997年版)
《氧化沟设计规程》（CECS 112：2000）
《城市污水处理工程项目建设标准》（建设部2001修订版）
《建筑设计防火规范》（GBJ16-87 1997年版）
《建筑结构荷载设计规范》（GBJ9-87）
《建筑地基基础设计规范》（GBJ7-89）
《给水排水工程结构设计规范》（GBJ69-84）
《供配电系统设计规范》（GB50052-95）
《低压配电设计规范》（GB50054-95）
1.2 编制原则
1、在城市总体规划的指导下,加强保护城市水资源和改善水环境，对城市污水进行统一规划、综合治理，充分发挥建设项目的社会效益、国民经济效益和环境效益。
2、积极采用高效节能、简便易行的污水处理新工艺、新技术、新材料、新设备以及污水和污泥的综合利用技术。
3、提高控制和生产管理的自动化、信息化水平，做到技术可靠、便于管理、出水达标、经济合理。
4、按照统一规划、分期建设的指导方针，以需要与可能相结合的原则，合理分期、滚动发展。
5、采用国内技术先进、质量稳定的设备，合理采用国外设备。
1.3 编制范围
分析论证XX现代产业园污水处理工程的总体布局及建设规模，近期建设项目的工艺论证、投资估算及技术经济分析。
XX现代产业园污水处理工程的服务范畴是：
XX现代产业园的排水设施区域即为本项目可行性研究报告设计的排水区域。
以上服务范围的划分详见“XX现代产业园污水处理工程服务范围图”。
因上述范围内的排水管网规划正在修编中，本建议书中有关厂址论证及管网建设的内容，仅用于控制初步估算部分投资。相关详细内容有待下阶段设计时进一步落实和深化，应当以正式批准的规划为准。
1.4 园区概况
1.4.1 园区性质及规模
园区性质：现代产业园是河北省批准的 “省级园区”，以创造一流的政务环境、法制环境、人文环境、市场环境和社会环境为己任，以市政府提出的“科学发展、进位争先、和谐安定、富民强市”为指导思想，努力打造成为全县人民就业增收的大舞台，成为全县经济高速发展的强动力，成为区域集群经济的新亮点。打造出国内第一个国家级“清洁能源产业基地”
园区概况：XX现代产业园位于XX县北部，覆盖了蒋辛屯镇中南部大部分区域。北部为燕山山地，南部为华北平原，西北部县城与通州区西集之间为一山间断陷盆地。之后，燕山山地与河北平原的界线逐渐北移，被山前冲洪积层掩埋形成华北大平原的一部分园区定位于建立以清洁能源、装备制造和新型材料为主导产业，兼具居住、休闲、现代服务业功能的综合产业新区。其中，起步区位于京沈高速出口以北，大香公路以东，占地面积4.5平方公里。
计划于２００９年度开工建设的京唐高铁和北京大七环将贯穿园区，并在园区内设站及出口。届时，抵京时间将缩短为１０分钟，与京津联系将更加紧密。
现代产业园坚持高标准定位、高水平设计，聘请了国际著名的咨询公司——美国科尔尼公司对园区进行发展战略研究；聘请美国DPZ公司分别对产业园进行了总体规划的编制。期间，邀请毛其智教授、肖金成教授等相关领域著名专家出席报告评审活动，对产业园定位、规划提出了一系列极具建设性的意见和建议。
目前，现代产业园起步区内各项前期性工作已全面完成，200９年底将完成园区“四横一纵”的主要路网建设。自来水厂、燃气站等配套设施已经开工建设，起步区年内可实现“九通一平”的高标准投资平台。与此同时，招商工作也同步展开。预计2009年全年再引进亿元以上项目6～10个，项目建设总投资10亿元以上。2008年，现代产业园被中国地交会评为“中国最具土地投资价值开发区”。
1.4.2 自然条件
2.2.1 地理位置
本项目所在地XX县地处河北省中部略偏东，位于燕山南麓平原。地理位置为东经116°51'至117°12'，北纬39°37'至39°51'。四周相邻5县（市区），东与天津市宝坻区毗连，南隔青龙湾河与天津市武清区相望，西与北京市通州区为邻，北跟三河市、大厂回族自治县接壤。全境呈枫叶形，东西最宽25.5公里，南北最长23.5公里，总面积458平方公里。
2.2.2 地形、地貌、地震情况
地形 XX县属华北地层大区，东北部西马家窝至西延寺以东，后马房至荆庄以北属燕山分区唐山小区，其他部分属华北平原分区冀中小区。本县大地构造位置属华北地台区，横跨两个二级构造单元，后马房至荆庄以北属燕山台褶带，以南属河淮台向斜。全境分属三个四级大地构造单元。（1）宝坻凸起位于县境东北部，西马家窝至西延寺以东，后马房至荆庄以北。新生代以来，一直为燕山山地的一部分，岩石裸露地表，至第四世纪下更新址才逐渐被冲积地层所掩埋。基层地层以蓟县系、青白口系白云岩，白云质灰岩为主，埋深300-500余米。基岩地区有一定起伏，高差达200米以上。（2）大厂凹陷 位于县境西部、西马家窝至西延寺以西。新生代以来为一断陷槽地，沉积厚度大，基岩埋深达1500-4500米。（3）武清凹陷，位于后马房至荆庄一线以南。新生代以来地壳一直处于沉降区，新生界冲洪积、湖积地层厚度达2000-6000米，并经历多次海水入侵。（4）后马房至荆庄断裂，近东西走向。压情逆冲断层，北侧上升，南侧下降，基层地层蓟县系与中生接触。断裂以北第四系直接覆盖在基岩上，以南新生界连续沉积，发育安全。2006年6月在刘宋镇荆庄村出现的裂缝1000余米长。本县境内岩浆活动主要有两期：一为燕山期。以火山岩、火山碎屑岩为主，分布在大厂凹陷与武清凹陷中；在境东部宝坻凸起区，以煌斑岩脉形侵入基岩中。第二为喜山期。以安山玄武岩为主，夹在第三系地层中，分布在大厂凹陷区。本县境内主要矿产有砖瓦与制陶用黏土，石油与天然气、地下热水等资源。
地貌 XX县从2500万年前的古老第三纪晚期开始，直至200万年的第四纪初期，县境北部为燕山山地，南部为华北平原，西北部县城与通州区西集之间为一山间断陷盆地。之后，燕山山地与河北平原的界线逐渐北移，被山前冲洪积层掩埋形成华北大平原的一部分。因此XX县地貌可分为：（1）山前冲洪积扇前缘地貌。它位于西马家窝至西延寺以西，大致以海拔10米等高线为界，为潮白河前冲洪积扇的前缘，地面高程10-15.9米，坡降0.4%左右，河道尚有微弱的侵蚀下切能力，呈现为地下河。(2)山前冲洪积扇前洼地地貌，位于西马家窝至西延寺一线以东，地面高程4.9—10米，坡降0.2—0.3%。河流以缓流淤积作用为主，形成一系列洼地和较厚的黏土层，河道易淤积，呈现地上河。因此在扇缘向冲击平原上，从水平到垂直，都表现出河流冲击的特点，低洼中心属于湖泊静水沉积物，质地粘重。全县地势西北高，东南低，海拔（黄海）高程4.9至15.9米，西北部蒋辛屯镇高程10至15.9米，中部及北运河两岸高程7至10米，东部东南部的刘宋镇、渠口镇、安头屯镇东部，高程为4.9至7米。
地震烈度 地震基本烈度为8度。
2.2.2水文资源
XX县四面环河，主要有：北运河、青龙湾、潮白河、引泃入潮等，属海河水系。
地表水资源 境内地表水资源首先来源于大气降水，由超渗雨量产生天然径流，形成地表水。经径流分析，多年平均降水量为639.7毫米，径流深度105.10毫米，自产径流4650万立方米。外河引入水量约为3000万立方米，沟渠坑塘蓄水1460万立方米，提水外排3190万立方米。地表水综合渗漏量2195万立方米。综上各项地表水可用总量约为3725万立方米。
地下水资源 境内多年平均降水入渗补给量为6058.61万立方米，地表水入渗量3036.37万立方米，灌溉回归量1210.98万立方米，地下水侧向补给量26.35万立方米，潜水蒸发量1370.14万立方米。汇总以上各项，地下水多年平均可开采量为8962.15万立方米。依据县水利部门总体估算，境内地上和地下水资源近期总量为18.46亿立方米。由于雨季来水集中，时间短，拦蓄工程差，河流过境水、自产径流水分别只占来水总量的2.3%和17.2%，因此，可利用水资源总量约有1.2687亿立方米，与本县近期年均用水量1.2545亿立方米相比，大体持平。
2.2.3气候条件
XX属温带大陆性气候，为暖带湿润气候区。四季分明，雨雪偏少，夏暑冬寒，温差较大，冷暖多变，干燥多风。年平均降雨量562毫米；年平均气温11.8摄氏度，极端最低气温-25.9摄氏度，极端最高气温40.2摄氏度；主导风向夏季东南风、冬季西北风，平均风速2.5米/秒，最大风速30米/秒；最大积雪厚度26厘米，最大冰冻深度77厘米。
2.2.4交通条件
XX县境内通车总里程为733.6公里，等级公路总里程为560.51公里。公路面积密度为1.22公里/平方公里，人口密度为18.68公里/万人。县境内高速公路1条（京沈高速），长21.3公里；国道1条（103线），长3.9公里；省道共3条，全长52公里，其中大香线长23.5公里、唐通线长23.4公里、平香线长5.1公里。以上为干线公路，地方道路共283条，483.31公里，其中：县道4条，总长65公里，分别是香北线、倪李线、香务线和蒋渠线；乡道15条，总长98.8公里；村道264条，总长319.51公里。交通十分便利。
2.2.5社会经济发展状况
XX县地处河北省中部略偏东，位于燕山南麓平原。地理位置为东经116°51'至117°12'，北纬39°37'至39°51'。四周相邻5县（市区）位于京津之间，隶属河北省廊坊市，全境呈枫叶形，东西最宽25.5公里，南北最长23.5公里，幅员面积458平方公里，共辖9个乡镇，人口31万，2004年综合经济实力排在河北省第11位，城市化率排在河北省第10位，素有“京畿明珠”之美誉。
XX距北京市中心45公里，距首都国际机场60公里；距天津机场70公里，距天津新港110公里，距京唐港150公里。从XX出发， 30分钟可达北京市中心或天津市区，1小时就可以“上天下海”。
XX境内及周边交通网络密集，拥有京秦、京山、京津、京九铁路和京哈、京津、京福、京广四条国家级公路干线，以及京沈、京沪、京津塘、京开、津保、京石六条高速公路干线。北京市目前正在规划建设“大七环”和第二条京津高速公路。而这两条公路恰好从XX穿过。届时，XX与北京周边县区的交往会更加方便，与天津的距离也会大大缩短。
全县环境优美，绿树成阴，空气清新，森林覆盖率达到37%。全县通过ISO14001环境管理体系认证，空气质量好于二级以上标准的天数超过330天。
1.5 工程建设的必要性
近年来，随着XX现代产业园被列为河北省重点园区，XX现代产业园被列为全国最具提地价值投资园区，拟建河北绿色科技示范区。按照XX现代产业园总体规划，XX现代产业园的发展定位为省级综合经济开发试验示范区，以先进装备制造业、高新技术产业、现代服务业、环保产业等几大支柱产业为支撑的全国一流的省级开发区。18万吨工程材料和年加工100万平米石材项目等一大批国有企业、大中型企业即将建设投产。在园区建设上，园区规划面积近期（2007年）10平方公里，远期（2020年）12平方千米；规划人口近期（2010年）4.8万人，远期（2020年）8万人，将建成工业经济示范区、科技示范区、高新农业示范区、清洁能源示范区等、以及行政机关、金融、住宅区等不同功能的十个小区。
根据XX现代产业园区总体规划与近几年的统计年鉴发现，园区社会经济发展迅速，特别是酿造与第三产业快速增长，由此给园区财政和人民群众带来了丰厚的收入。随着生活水平不断提高，排水量进一步扩大，XX现代产业园现排水状况已不能满足长期发展需要，已成为制约XX现代产业园经济发展的重要因素，因此，目前迫切需要修建污水处理厂。
由于该地区原有市政给排水系统设施比较薄弱，已不能满足城市区域不断扩大的要求，有些问题还相当严重。随着国家重点对工业聚集区的开发和建设，在城市规模扩张的同时，也对城市排水管网、污水处理系统提出了更高的要求。因此XX现代产业园污水管网及污水治理工程必须进行。

第二章 总体建设方案
2.1 服务范围及厂址
2.1.1服务范围
XX现代产业园污水工程服务范围详见1.3节。
2.1.2 厂址选择
城市污水处理厂厂址的选择应满足以下原则：
a、 充分利用现有的污水干管，减少管道的投资。
b、 位于城市供水水源的下游。
c、 处理后的水有较好的出路。
d、 应符合城市总体规划，使规划区域内的污水均能得到收集处理。
e、 少占良田，同时有远期扩建的余地。
根据地形、地势、地质情况和排水出路、现场踏勘结果和XX现代产业园总体规划将污水处理厂厂址选在东北角，具体为农大试验农场东北面，广场村十一组。详见附图“XX现代产业园污水处理工程总体布置图”。

2.2 污水水量及工程规模
根据《室外排水设计规范》(GBJ14-87 1997年版)，排水量可按当地用水定额的80%～90%采用，设计取80%。
2.2.1 需水量分析和预测
2.2.1.1现状供水量
水厂原建设供水规模为：11000m3/d。排水量大约为：8800m3/d。
2.2.1.2、城市总用水量预测
1.按综合用水量标准预测
综合生活用水量标准，按国标（GBJ13-86）（1997年版）中表2.0.2-2，该城区属三区，则最高日定额为130～230L/cap·d，近期采用160L/d·人，则预测出近期（2010年）园区生活总用水量为： 11043m3/d，远期（2020年）采用180L/d·人，园区生活总用水量为： 21390m3/d，其中包括公共建筑（设施）用水。浇洒道路、绿地用水指标均取1.5L/ m2.d。近期（2010年）浇洒道路面积0.58平方千米，绿化面积1.8平方千米。远期（2020年）浇洒道路面积1.15平方千米，绿化面积2.58平方千米。其他用水指未预见水量及管网漏失水量按最高日用水量的15%计取。综合用水量标准预测计算见表2-1。
XX现代产业园总生活用水量预测计算表
（按综合生活用水量标准法） 表2-1
序号
项 目
单位
近 期
（2010）
远 期
（2020）
备注
1
综合用水量标准
L/人·d
160
180

2
规划人口
万人
4.8
8.0

3
用水量
m3/d
7680
14400
③=①x②
4
浇洒道路用水量
m3/d
870
1680

5
绿地用水量
m3/d
1725
3870

6
其他用水
m3/d
768
1440

7
城区总生活用水量
m3/d
11043
21390
⑦=③+④+⑤+⑥
2、园区工业用水量预测：
根据2008年度XX现代产业园工业用水量和近期正在实施的18万吨工程材料预测用水量，统计年工业总用水量为4955000吨/年（日用水量为13575.34米3）。参考国内部分城市的工业产值耗水量及根据XX现代产业园所在的地理位置，确定工业耗水量近期为125m3/万元，远期为100m3/万元。
3、园区排水量：
通过以上水量预测分析，XX现代产业园近期（2010年）园区总用水量为：园区最高日用水量为：11000m3/d+14000m3/d=25000m3/d,;
园区排水量为：25000x0.8=20000 m3/d。
则园区的远期（2020年）城市总用水量为：21500m3/d+28500m3/d=50560m3/d。
因此确定各阶段污水设计规模如下：
近期污水处理厂设计规模2万m3/d，最大时1167 m3/h（总变化系数 1.4），本次可研仅就2万m3/d规模进行研究。
远期污水处理厂设计规模将根据近期污水处理厂运行实践再行确定。
2.3 污水水质及处理标准
XX现代产业园污水处理厂近、远期服务范围内园区总体规划正在修编、调整之中，无实测水质资料。为使设计采用的污水处理厂进水水质比较符合XX现代产业园的实际情况，污水处理厂进水水质参照国内同性质的城市污水水质确定。

国内部分城市污水厂设计进水水质表 表2－1
项目
污水厂
CODcr
(mg/L)
BOD5
(mg/L)
SS
(mg/L)
NH3-N
(mg/L)
TP
(mg/L)
PH
西安北石桥污水厂
400
180
255
32

7.5
西安邓家村污水厂
450
220
300
26
8.5

白银污水厂
350
150
300
30

7.5
天水秦城污水厂
300
180
200

3
7.23
嘉峪关污水处理厂
300
200
250

4

临夏污水厂
300
150
200
30
4

庆阳污水厂
350
180
250
30
2
7

乌鲁木齐河东污水厂
500
200
300

包头污水厂
500
230
300

平均值
383
188
262
30
4
7.3
从总体上讲，上述几个污水处理厂的进水水质基本属于城市污水范畴，但指标均偏高。这与上述市属缺水城市密切相关，但与更严重缺水的城市如天津、青岛相比要好的多。
根据《城镇污水处理厂污染物排放标准》（GB18918-2002），处理后排向潮白河的污水水质应达到标准二级标准；设计进出水水质详见表2－3。
设计进出水水质（日均值） 表2－3
项 目
CODcr
(mg/L)
BOD5
(mg/L)
SS
(mg/L)
NH3-N
(mg/L)
TN
(mg/L)
TP
(mg/L)
进水水质
350
140
200
30
35
5
二级标准出水
100
30
30
25
30
3

2.4 污水处理工艺
2.4.1污水的特性及二级强化处理系统
污水的特性指标：
（1）BOD5/CODCr＝200/400＝0.5＞0.45，可生化性较好；
（2）BOD5/TN ＝200/35 ＝5.71＞3.0，满足反硝化要求；
（3）BOD5/TP＝200/5＝40＞20，生物除磷效果较好。
因此，污水特性完全满足生物除磷脱氮的基本要求。
根据确定的出水水质指标，应采用二级标准处理。
二级标准处理是指在去除污水中有机污染的同时，去除导致水体富营养化的氮磷物质，使有机物和氮磷污染指标均达到较高的排放标准。二级标准处理可采用物理化学法，也可采用生物法，当采用生物法时称作生物除磷脱氮工艺。国内目前采用的生物除磷脱氮工艺，比较公认的一般有：A/O法、A2/O法、卡鲁塞尔氧化沟、CASS工艺等。
A/O法和A2/O法是采用较早且最成熟的污水生物除磷脱氮工艺，但系统复杂、投资较高，现已有逐步被氧化沟、CASS法等取代的趋势。但无论氧化沟还是序批式活性污泥法（CASS），其实现生物除磷脱氮的基本过程还是厌氧、缺氧、好氧过程，即A/A/O过程。其间的区别，只在于这些基本过程间的过渡方式为顺序或是交替，污泥负荷的高或低。
氧化沟工艺方法很多，由于沟内缺氧段和好氧段的存在，均有一定的脱氮功能，但要除磷必须增加厌氧段－生物选择区。在所有的氧化沟工艺中，带有生物选择区的卡鲁塞尔氧化沟，除磷脱氮效果较佳。
CASS是序批式反应器的简写，本意是进出水和曝气间歇运行的污水处理系统。近年来变型较多，进出水系统有间歇运行的也有连续运行的，但其核心是供氧系统间歇运行，以营造活性污泥厌氧、缺氧、好氧的阶段性环境，达到除磷脱氮的目标。
针对XX现代产业园污水处理厂的污水水质及处理后出水水质要求，结合处理厂规模，资金等情况，参照国内外的研究成果及污水处理厂的运行实践，选择卡鲁塞尔氧化沟和改良CASS工艺两种生物除磷脱氮工艺方案进行初步研究。
2.4.2改良CASS工艺（方案一）
本方案定义的改良CASS工艺是在原CASS工艺的基础上，按连续进水运行。
CASS工艺（Cyclic Activated Sludge System）是在SBR基础上发展起来的一种循环式活性污泥法。主体部分为生物反应池，它集曝气、沉淀于一体，以连续进水间断出水为主要特征，工艺过程是：进水/曝气—进水/沉淀—进水/滗水—进水/闲置；共四个阶段，循环运行。
CASS工艺在反应池进水端设置了一个生物选择区，根据运行需要可少量曝气（缺氧）或不曝气（厌氧）。设置生物选择器的作用与卡鲁塞尔氧化沟的生物选择区基本相同。不同之处是该生物选择区可在厌氧或缺氧条件下运行；活性污泥可回流可不回流，回流污泥量比卡鲁塞尔型氧化沟小的多。总之，运行方式和参数可根据需要调节优化。
生物脱氮是CASS反应池本身的特殊运行方式中进行硝化和反硝化过程而完成的，而除磷作用是利用设置在CASS反应池前的选择区形成厌氧环境和反应池中的好氧环境交替实现的。污水经过厌氧、缺氧、好氧阶段达到脱氮除磷的目的。
改良CASS工艺主要特点：
（1）无初沉池及二沉池，占地少、投资省。
（2）静态沉淀，有机物去除率高、出水水质好。
（3）周期性曝气，活性污泥处于厌氧、缺氧、好氧交替的环境中，除磷脱氮功能较强。
（4）由于“改良CASS工艺”进水的连续性，取消了水力切换设备，比传统的SBR工艺降低了控制复杂性，容积利用率提高。实践证明沉淀阶段连续进水不会恶化出水水质。
（5）低污泥负荷，剩余有机污泥量较少。污泥基本稳定，不需再进行稳定化处理，可直接浓缩脱水。
（6）系统能耗低于卡鲁塞尔氧化沟。
（7）多用于中小型污水处理厂，用于大型污水处理厂的较少见。控制系统较复杂，除磷脱氮效果比卡鲁塞尔氧化沟稍差。
CASS工艺流程：
进水闸室→粗格栅及污水提升泵站→细格栅→旋流沉砂池→CASS反应池（带生物选择区）→接触消毒池→计量出水。
2.4.3 卡鲁塞尔氧化沟工艺（方案二）
本方案定义的卡鲁塞尔氧化沟是在标准的卡鲁塞尔氧化沟的上游增加前置厌氧池及前置缺氧池，氧化沟与终沉池分建，并有独立的污泥回流装置。
卡鲁塞尔氧化沟生物脱氮作用是通过氧化沟本身特殊的运行方式，创造一定条件使硝化和反硝化反应在氧化沟中交替发生而完成的。由于氧化沟系统的污泥泥龄较长，一般为10～20d，池中硝化作用进行得比较充分，污水中氨氮基本上可完全氧化成硝酸盐氮。为了进一步脱氮，就要使反硝化作用得以进行，其主要条件是维持缺氧条件和有机碳源，使反硝化菌繁殖，卡鲁塞尔氧化沟生物脱氮工艺就是按此原理操作运行的。
为了利用卡鲁塞尔氧化沟进行生物除磷，必须在卡鲁塞尔氧化沟之前设置厌氧池（亦称生物选择池），其作用一是抑制丝状菌的增长，防止污泥膨胀，改善污泥的沉淀性能；二是聚磷细菌在厌氧段把磷从化合状态下从体内释放出来，污水中BOD5浓度下降，而磷含量上升。随后在好氧段内聚磷细菌超量吸收在厌氧段释放出的磷和原污水中的磷，形成高含量磷污泥，利用排除剩余活性污泥达到降低出水中磷的目的。
污水经过厌氧、好氧段达到除磷目的，而缺氧、好氧段联合达到脱氮目的。
卡鲁塞尔氧化沟是在普通氧化沟基础上加以改进的，氧化沟作为整个工艺的核心，通过控制表曝机的转速和开停，创造了好氧和缺氧两个对氮、磷转化至关重要的生化环境。也就是说，氧化沟已经将曝气池和缺氧池、厌氧池有机融合在一起，池容得到了更充分的利用。卡鲁塞尔氧化沟的优化组合，使其在占地和基建投资方面，与一般的脱氮除磷工艺相比显得比较优越。
卡鲁塞尔氧化沟的主要特点：
（1）抵抗因水量和水质变化所引起的冲击负荷能力强。
（2）具有不同菌群的生物特性，处理效果稳定，不仅满足SS和BOD的去除，而且脱氮除磷效果好。
（3）反应状态易于控制，运行方式灵活，可调节性强。
（4）运行可靠，管理简便，易于实现自动化操作。
（5）污泥生成量少，且已在污水处理过程中基本得到了好氧稳定，一般不需作厌氧消化处理。
（6）表曝系统调节维修性能较底曝系统好。
卡鲁塞尔氧化沟工艺流程：
进水闸室→粗格栅及污水提升泵站→细格栅→旋流沉砂池→生物选择池→卡鲁塞尔氧化沟→最终沉淀池→接触消毒池→计量出水。
2.4.4工艺方案比较
对于能满足出水控制标准，可供选择的生化处理方案很多，要确定出符合当地实际条件，技术上先进可行，经济合理的设计方案是非常重要的也是比较困难的。对于上述两种方案，设计采用优缺点比较法，在初步方案设计、工程技术可靠性、投资估算、能源消耗、运行费用等基础上，进行多方面的综合分析与比较，详见表2-4。
污水处理工艺综合评价表 表2-4
序号
评比项目
内容、含义
（一）CASS法
（二）氧化沟
一、技术可行性
1
技术适用情况
应用的广泛性，对水量水质的适应程度。
国外应用较多，国内使用较少，适应中小规模，对水质水量变化适应性强。
国外应用较多，国内已推广应用，适应于各种规模，对水质水量变化适应性强。
二、水质目标
2
出水水质
满足排放标准
出水水质好且稳定
出水水质好且稳定
3
外界条件适应性
气温、水温、进水水质变化对出水的影响。
出水水质稳定，对外界条件的变化适应性好。
出水水质稳定，对外界条件的变化适应性好。
三、费用指标（万元）
4
总投资
含污水厂、污水管网。
4744.44万元
4961.98万元
5
年运行费用
仅指电费
400.21万元
358.50万元
四、工程实施
6
分步施工
分步实施难易程度
可分组实施
可分组实施
7
施工
施工难易程度
较难
较难
五、环境影响
8
对周围环境影响
噪音及臭味
噪音较大，臭味一般
噪音小，臭味一般
9
污泥的影响
污泥产量大小
较少
少
六、占地情况
10
占地
生产区占地大小
较小
较大
七、运行管理
11
运转操作
操作单元多少和方便程度。
较复杂
简单
12
维修管理
维修工作量和难易程度。
微孔曝气器位于水面以下，维修量大，复杂
表曝气机位于水面以上，维修量小，简便

2.4.5推荐方案
根据以上的方案比选和分析， 两种方案各有优缺点。CASS工艺（方案一）投资较少，但运行管理复杂。卡鲁塞尔氧化沟工艺（方案二）投资较多, 但系统较稳定。经技术经济比较后最终推荐采用CASS工艺（方案一）。

2.5 污泥处置工艺
在普通活性污泥法污水处理过程中产生的剩余污泥，容量大、不稳定、易腐败、有恶臭，如不加以妥善处置，任意排放，将引起严重的二次污染。CASS工艺污水处理过程中所产生的剩余污泥，比普通活性污泥法产生的剩余污泥性状要好一些。一般污泥量较小，有机物含量在50%以下，含水率在99.5%左右。泥龄较长（15日以上）的系统污泥已基本好氧稳定，寄生虫卵和病原菌等微生物已基本失活，并且富含促进植物生长的氮、磷、钾等营养元素，可以作为有机农肥使用。普通活性污泥法的剩余污泥，要经过无害化（好氧稳定或厌氧稳定）、脱水、减容、固化处理过程；而CASS工艺剩余活性污泥在水处理过程中已好氧稳定，处置的主要任务是脱水、减容、固化。
污泥的脱水、减容、固化指降低污泥的含水率，减小体积，消除流动性，使之易于运输处置、实现污泥资源化利用的过程。
污泥的脱水减容固化，可采用污泥浓缩池－机械脱水系统，也可采用污泥机械浓缩－机械脱水系统；随着技术进步和新设备的推广使用，近来采用较多的是生产环境较好、占地较少、管理较方便的机械浓缩脱水一体化污泥处置系统。特别对于具有除磷工艺的系统，其污泥应当采用机械浓缩以缩短污泥的厌氧时间。
本项目推荐机械浓缩脱水一体化污泥处置系统。工艺流程如下：
污泥泵房→污泥均质池→污泥投配泵房→污泥浓缩脱水机房→泥饼外运。

2.6 污水污泥的最终出路
处理后的污水排入潮白河。按照处理后的污水水质和水量，向XXX河的年总排污量见表2－4。

XX现代产业园污水处理厂出厂水向XXX河年排污总量（t/a） 表2－4
项 目
BOD5
CODcr
SS
TN
TP
NH3-N
处理前纳污总量（2万m3/d）
1022
2555
1460
255.5
36.5
219
处理后排污总量（2万m3/d）
219
730
219
219
21.9
182.5
处理后减污总量（t/a）
803
1852
1241
36.5
14.6
36.5
根据XX现代产业园排水规划，XX现代产业园污水处理厂的污泥最终处置形式以脱水泥饼为主。近期脱水泥饼有效利用或与城市垃圾一并填埋。本污水厂脱水泥饼主要用于绿化、林业施肥及卫生填埋。
如脱水泥饼用于农作物或蔬菜施肥，必须经过严格的检验，经市环保局批准方可。

第三章 污水处理厂设计
CASS(方案一)工艺工程设计
3.1 基本设计参数
（1）设计流量
旱季流量（用于生物处理设计）：Q＝20000m3/d＝833 m3/h
雨季流量（用于水力流程设计）：Q＝28000m3/d＝1166 m3/h
（2）设计水质及去除率
详见表3－1。

设计水质及污染物去除率 表3－1
序号
污染物
名 称
进水水质（mg/L）
二级标准出水水质（mg/L）
二级标准去除率
（％）
1
BOD5
140
30
78
2
CODCr
350
100
71
3
SS
200
30
85
4
TN
35
30
14
5
NH3-N
30
25
17
6
TP
5.0
3
40
7
PH值
7.3
≥6

8
水温
10～200C

3.2 污水二级标准处理系统
3.2.1进
