水利设计报告

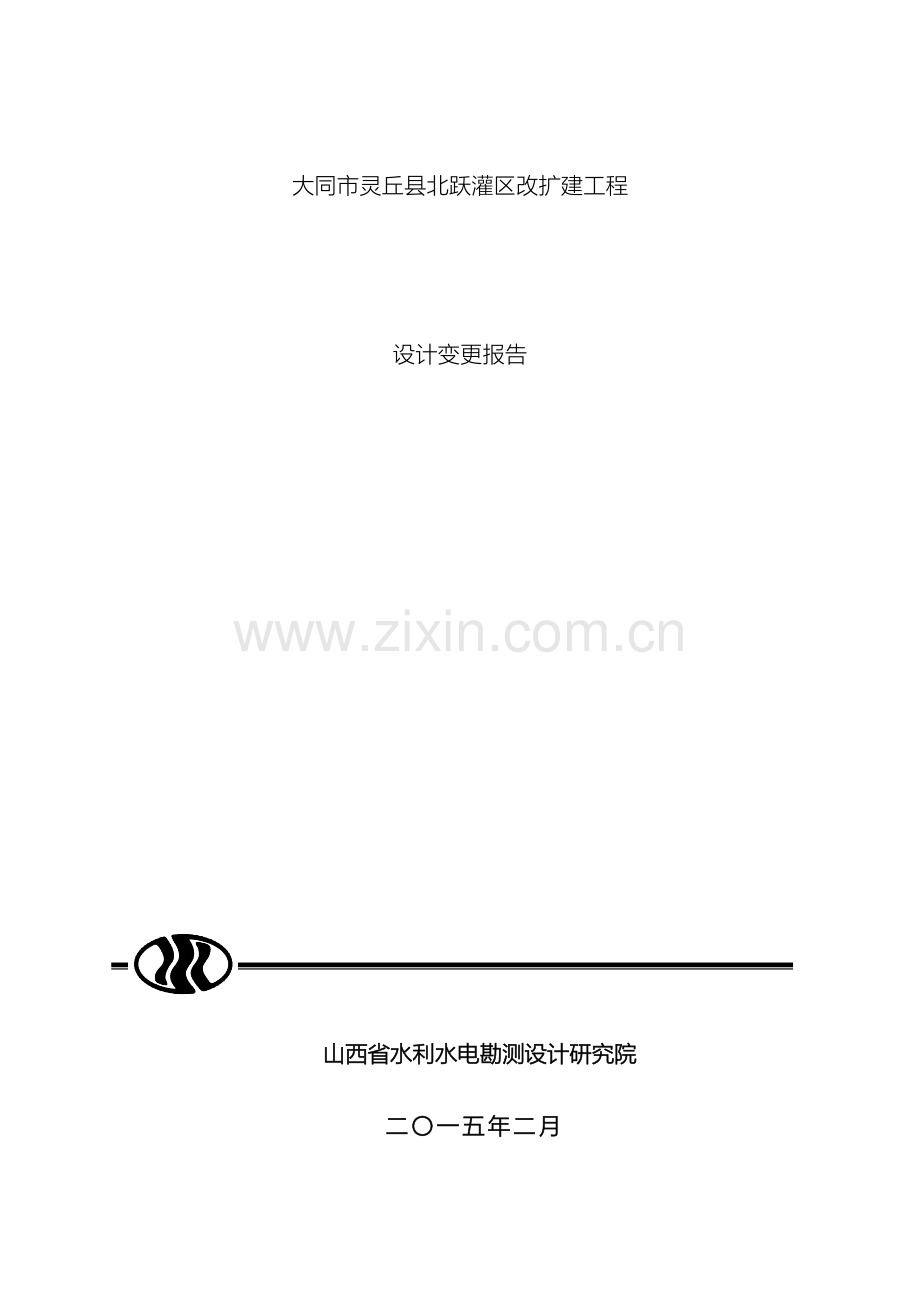

大同市灵丘县北跃灌区改扩建工程

设计变更报告

山西省水利水电勘测设计研究院
二〇一五年二月

大同市灵丘县北跃灌区改扩建工程
设计变更报告

批 准
董维国
高级工程师

审 核
孙惠兰
成绩优异高级工程师
注册咨询工程师
注咨
审 查
郑如义
成绩优异高级工程师
注册咨询工程师
注咨
校 核
程 亮
工程师

主要编写人员
张 璐
助理工程师

杨耀威
助理工程师

目 录
1 概述 1
1.1 工程概况 1
1.2 初步设计阶段主要批复内容 2
1.3 变更原因 3
2 变更设计 4
2.1 变更设计依据 4
2.2.管材比选 4
2.3.变更的内容 6
2.3.1 南跃渠压力管线 6
2.3.2 南跃渠倒虹吸 9
2.3.3. 北干渠延伸段倒虹吸 10
3 变更后设计概算 12
3.1 依据和说明 12
3.2 设计概算表 12

1 概述
1.1 工程概况
大同市灵丘县北跃灌区位于山西省大同市灵丘县唐河干流两岸的河漫滩及一级阶地，以县城为中心呈西、南、东三面展布，地理坐标东经114°01′30″～114°16′45″、北纬39°21′00″～39°26′00″。灌区西起唐河水库，东至南水芦村；北起西梁村，南至东河南镇水涧村，东西长约23km，南北宽约6km，地形总面积105km2，西高东低，地面高程在1045m～800m，设计灌溉面积5.44万亩（3626.6hm2）。
本次北跃灌区改扩建工程主要为原北跃灌区、南跃渠及南水芦提水站控制灌溉面积。工程任务为：从唐河水库取水，保证北跃灌区4.54万亩灌溉面积，并利用唐河水库至南水芦区间水量进行提水灌溉，恢复灌溉面积0.9万亩。对原有北跃灌区和南水芦灌区整合、改建和扩建，改进灌区用水条件，提高灌区用水效率。
北跃渠分灌区，灌溉渠系基本完善，本次设计布置不变。灌区设计灌溉面积3.34万亩，设计流量1.39 m3/s，灌区骨干渠道由北跃渠总干、北干清水渠和南干清水渠组成。灌区原引用唐河上游清水基流及河道、山洪沟洪水，现唐河水库已建成，灌溉水量满足灌区使用。总干渠渠首接唐河水库灌溉洞末端，其后沿唐河北岸坡脚向东至省道203，沿省道203北侧至六合地村折向北，于大北地村附近穿赵北河折向东至荣乌高速南东胜渠，总干渠全长8km，末端设分水闸分别向北干渠、南干渠及退水渠分水。
北干渠从总干末端控制闸后向东下穿东胜渠沿荣乌高速南侧至柱号2+285下穿荣乌高速，其后沿高速路北侧坡脚向东至梭沟河。北干渠全长9.205，原北干渠长5.3km，新建渠道长3.905km，设计流量0.34 m3/s，设计灌溉面积0.8184万亩。
南干渠从总干末端控制闸后向南300m后折向东，沿道路经峰北村、作新村、西坡村至大作村。渠道全长7.2km，设计流量0.51 m3/s，设计灌溉面积1.22万亩。
南跃渠控制灌溉范围位于唐河南岸，渠首（桩号南0+000.00）从唐河北岸供水发电管道取水，设管道穿唐河主河槽顺南山坡脚向东行，跨过公路和西沟山洪沟，经沙圪梁、东河南村南消能井止(南4+801.00),后接明渠段。明渠段渠线沿水涧、下野窝村北，跨中野窝沟和公路后转向东北，平行京原铁路，到9+200涧测村北顺涧测沟往北，出涧测沟后转向东，经上南地、下南地村南跨机场公路后顺唐河南岸台地坡边向东行，到作兴洪水渠口退入唐河。干渠总长17.26km，其中管道长4.801km，为DN800自应力钢筋混凝土管，明渠段长12.459km，包括沿线村镇现有洪水渠5km，跨越大小山洪沟14条。
1.2 初步设计阶段主要批复内容
山西省发展和改革委员会对该工程初步设计主要批复意见如下：
一、主要建设内容
北跃渠分灌区：总干渠改造修复1.327km，改造建筑物8座。北干渠清淤、衬砌修复及渠堤加高5.3km，改造建筑物12座；新建渠（管）道3.905km，配套建筑物32座。南干渠修复0.92km，改造建筑物26座。总干及南干排水渠修复2.32km，建筑物19座。
南跃渠分灌区：新建南跃渠引水管道4.8km，南跃渠道12.46km，建筑物71座。
二、工程布置及建筑物设计
（一）基本同意总体工程布置方案。北跃灌区改扩建后，包括北跃渠分灌区，南跃渠分灌区和南水芦提水分灌区三部分。
（二）基本同意各分灌区渠道设计
北跃渠分灌区：北干渠现有渠道长5.3km（0+000～5+300），对该段渠道进行清淤，局部衬砌破损修复，渠堤衬砌加高0.25m，改造后该段渠道设计流量0.34m3/s。北干渠向下延长3.905km，设计流量0.188～0.111 m3/s，其中，桩号5+300～7+870段为渠道，长2.57km，为现浇混凝土U型渠，开口为宽D50、D70，衬砌厚度6、8cm,桩号7+780～9+205段为管道段，长1.335km，为管径400mm的pvc管。
南跃渠分灌区：自唐河水电站供水发电阀接引DN800的钢筋混凝土管，长4.8km，设计流量0.5m3/s；新建南跃渠道12.46km，渠道设计流量0.432～0.101 m3/s，为现浇混凝土U型渠，开口宽0.5～1.3m，衬砌厚度6～8cm。
（三）基本同意渠系建筑物设计。实施前应进一步优化设计。
三、工程设计概算核定为3150万元。资金来源：安排省级投资（省煤炭可持续发展基金和省重大水利工程建设基金）2225万元，大同市政府及灵丘县政府配套925万元。其中北干渠延伸段工程4座倒虹吸核定投资56.9659万元，南跃渠压力管线段核定投资350.0921万元，倒虹吸9座核定投资114.0207万元。
具体内容见附件2。
1.3 变更原因
初步设计阶段，南跃渠压力管道（南0+000～南4+801）采用管径DN800、压力等级0.4MPa的自应力钢筋混凝土管；南跃渠配套建筑物中9座倒虹采用管径DN300、DN350、DN400及DN600四种自应力钢筋混凝土管，压力等级0.2～0.4 MPa；北干渠延伸段4座倒虹采用D350、D400自应力钢筋混凝土管，压力等级0.6MPa。所有这些自应力钢筋混凝土管均为阳高县制管厂的管道，运距短，价格便宜，见表1.3-1。可是，该厂因故现在已不生产钢筋混凝土管，施工单位及业主在项目所在地附近的河北省张家口、保定、石家庄，山西省太原市以北地区，均找不到生产该管道的厂家，只有长治市、运城市有生产厂家，且单价大大超出批复单价(见附件1)，以当前价格，势必突破批复投资，具体见表1.3-1。《自应力钢筋混凝土管》（GB4048-1999）虽仍有效，但自应力钢筋混凝土管已属落后产品，正被PCCP等其它管材所取代。当前，市场上生产该产品的厂家越来越少，采购困难，对运行管理带来不便，而且其维修费用高，因此需要进行管材设计变更。
自应力钢筋混凝土管单价比较表
表1.3-1
名称
初设批复单价
当前实际单价
备注
DN300自应力钢筋混凝土管
202.29
343.89
北跃分灌区北干渠延伸段、南跃干渠倒虹。
DN350自应力钢筋混凝土管
215.13
367.87
DN400自应力钢筋混凝土管
227.97
392.12
DN600自应力钢筋混凝土管
330.73
572.16
南跃干渠倒虹。
DN800自应力钢筋混凝土管
526.09
910.14
南跃干渠压力管线。

2 变更设计
2.1 变更设计依据
1.大同市灵丘县北跃灌区改扩建工程项目部《关于对北跃灌区输水管材更换的建议》（灵北建函字［ ］2号）（附件1）；
2.山西省发展和改革委员会《山西省发展和改革委员会关于大同市灵丘县北跃灌区改扩建工程初步设计的批复》（晋发改设计发〔 〕519号）（附件2）；
3.山西省水利水电勘测设计研究院《大同市灵丘县北跃灌区改扩建工程初步设计报告》及图纸。
4.主要设计规范：
（1）《节水灌溉工程技术规范》（GB/T 50363- ）；
（2）《灌溉与排水工程设计规范》（GB 50288-99）；
（3）《渠道防渗工程技术规范》（SL18- ）；
（4）《水工混凝土结构设计规范》（SL/T 191- ））；
（5）《水电站压力钢管设计规范》（SL 281- ）；
（6）《玻璃纤维缠绕增强热固性树脂夹砂压力管》（JC/T838-1998）；
2.2.管材比选
本工程的供水对象为灌区用水，对输水管道可靠性、耐久性等方面都有很高的要求。从当前国内管材生产的成熟程度来看，钢管、预应力钢筒混凝土管（PCCP）、玻璃纤维增强塑料夹砂管、球墨铸铁管（DIP）等均能够满足以上几个方面的要求。本工程输水管道管径范围为DN350～DN800，工作压力0.2～0.6MPa，结合国内管材生产和本工程的实际情况，初选取以上四种管材，为方便比较，各种管材均以DN800、工作压力0.4Mpa条件进行比较。各种管材的优缺点如下：
（1）钢管
钢管的优点是管材强度较高，耐工作压力高，施工敷设方便，适应性强，接口形式灵活，管道渗漏较少，单位管长重量较轻，适合用于地形复杂地段和穿越各种障碍。钢管的缺点是价格高，并需对管道的内外壁进行防腐处理。
（2）球墨铸铁管（DIP）
球墨铸铁管的优点是使用寿命长，管道承受压力较高，采用橡胶圈接口，柔性较好，对地基适应性较强；防腐能力较钢管强；有标准配件，适用于配件及支管较多的管段，重量轻，施工安装方便。
（3）玻璃纤维增强热固性树脂加砂管（RPMP）
玻璃纤维增强热固性树脂加砂管（RPMP）俗称玻璃钢管。其优点是糙率小，同等管径情况下输送能力高，单位长度的重量较轻，且单管长可达12m，管道接头少，安装方便。玻璃钢管的连接可采用承插式，并设置双胶圈，现场安装很方便。因而减少了事故点，运输安装方便，但玻璃钢管由于管壁较薄，为柔性管道，对基础与回填要求较高。一般适用于小口径管道时，单价较低。
（4）预应力钢筒混凝土管（PCCP）
预应力钢筒混凝土管是由钢板、钢丝和混凝土构成的复合管材，是在钢筒内壁成型混凝土层后在钢筒外表面上缠绕环向预应力钢丝并喷射水泥砂浆保护层制做而成。PCCP管材综合发挥了钢材的抗拉、易密封性及混凝土的抗压和耐腐蚀性。设计方法先进、安全、能承受较高的内压和外部荷载，接头密封性好，对地基适应能力强，抗震性能好，有较高的通水能力，耐腐蚀性能好，可经过焊接部分接头以抵抗推力，管道造价相对较低、寿命长，运行安全经济，社会综合效益好。一般适用于大口径管道时，单价较低。
对以上四种管材比选见输水管道管材综合比较表2.2-1。
由上述分析能够看出，钢管、球墨铸铁管和PCCP管造价较高，玻璃钢管（RPMP）管道轻，造价最低，单节管长，安装方便。结合本工程，业主、监理及施工单位经市场调研，推荐使用玻璃钢管（RPMP）（见附件1）；该工程管道沿线地形高差不大，大部分地段顺河道埋设，埋设较浅（1.5～2m），对管道的内压要求和抗外荷载能力要求比较低，玻璃钢管（RPMP）符合工程技术要求；虽然玻璃钢管对基础及回填的要求较高，随着施工技术成熟，施工质量也有保证。综合考虑，本工程管材变更为玻璃钢管（RPMP）。

输水管道管材综合比较表
表2.2-1
管型
钢管
球墨铸铁管（DIP）
玻璃钢管（RPMP）
PCCP管
规格
DN800 0.4MPa
DN800 0.4MPa
DN800 0.4MPa
DN800 0.4MPa
每米造价（元）
1459.81
1380
620
1400
糙率
0.011
0.011～0.0125
0.009～0.011
0.014
抗内压
强
强
一般
强
抗外荷载
一般
强
较差
强
接头密封
接头安装复杂，基本不渗漏
采用承插口，双胶圈，抗渗能力强
双胶圈100%试压，抗渗能力强
采用承插口，双胶圈，抗渗能力强
每节管长
10～20m
6m
12.0m
4～5m
抗腐性
抗腐能力差，需做内处防腐
抗腐能力强
抗腐能力较强
抗腐能力强
抗地基沉陷
抗沉陷能力强
刚性管、柔性接头，抗沉陷能力较强
柔性管，对基础及回填要求高
刚性管、抗沉陷能力弱
耐久性
取决于内外防腐质量
50年以上
一般50年
50年以上
注：1）为便于比较，管径是在管道设计流量为0.5m3/s情况下按水力学计算公式计算得出的。管道工作压力均按0.4MPa计
2）表中单米造价为材料出厂的价格。
2.3.变更的内容
本次变更的内容：只将原南跃渠（南0+000～南4+801）4.801km压力管道（管径DN800、压力等级0.4MPa）、9座倒虹吸（管径DN300、DN350、DN400及DN600四种自应力钢筋混凝土管，压力等级0.2～0.4 MPa）、北干渠延伸段4座倒虹吸（D350、D400自应力钢筋混凝土管，压力等级0.6MPa）的自应力钢筋混凝土管变更为玻璃钢夹砂压力管，南跃渠4.801km压力管道管径由DN800变更为DN700，其它工程的管径不变。灌区工程的布置及规模不变。
2.3.1 南跃渠压力管线
1.原初步设计
南跃渠位于唐河南岸，为本次新扩建的一条干渠，总长17.26km，设计流量0.5m3/s。由于唐河水库供水发电管尚末建设，因此初步设计将南跃渠取水口设在唐河水库大坝下游侧预留的供水发电管道控制阀室，前4.801km为DN800（0.4MPa）自应力钢筋混凝土管道，管线穿唐河主河槽顺南山坡脚向东行，跨过西沟山洪沟，经沙圪梁、于东河南示范中学东侧消能池止，后接12.459km的明渠段。渠系建筑物共设71座。
2.变更设计
（1）南跃渠压力管线变更内容
南跃渠压力管线所用管材由自应力钢筋混凝土管变为玻璃钢夹砂压力管，管径由DN800变更为DN700，穿唐河段设30m DN700钢管（壁厚10mm），管线总长度不变。
本次变更设计只调整了南跃渠渠线上压力管线的管材和管径，其它仍维持初步设计方案。
（2）水力学计算
管径选择：管径选择的原则是①满足设计流量的过流要求，运行流速不超过3m/s；②结合管材选择，保证输水管线管顶以上的测压管水头不小于2m，在末端的富余水头最小；③玻璃钢夹砂压力管的糙率较小，其管径可比自应力钢筋混凝土管小一个等级；因按照以上原则，结合实际地形和线路布置情况，确定输水管线各段管径，见表2.3.1-1。
糙率选取：由于本工程线路较长，糙率的选取对工程造价和建成后的运行理都有很大的影响，玻璃钢管道生产厂家提供的试验资料为0.0084，《室外排水设计规范》（GB50014- ）建议玻璃钢管糙率为0.009～0.011，钢管糙率为0.012，参考国内同类工程进行类比，最终确定本工程管道综合糙率为0.010。
① 水头损失
管路水头损失按《室外给水设计规范》（GB 50013- ）中有压管道沿程水头损失计算公式计算：

式中：hf---沿程水头损失（m）；
L--计算长度（m）；
C--谢才系数；
R--水力半径（m）；R=D/4；
v--流速（m/s）；
D--直径（m）；
n--糙率，取0.010；
局部水头损失：hj=10%hf；
h——总水头损失（m）；
每公里沿程损失计算成果表
表2.3.1-1
流量
Q(m3/s)
管道公称直径DN(mm)
管道内径(mm)
流速
V(m/s)
管材
糙率
n
管道长度
L(m)
谢才系数
C
水头损失
hf(m)
备注
0.5
700
695
1.299
RPMP
0.010
1000
74.789
1.897
设计流量
0.65
700
695
1.689
RPMP
0.010
1000
74.789
3.206
加大流量
注：管道公称直径和管道内径为内径系列的尺寸。
② 输水管线压坡线计算
对设计流量0.5m3/s和加大流量0.65m3/s，按选定的管材和管径以及糙率，逐段计算沿程和局部损失，由上游至下游计算出测压管水头，绘制出压坡线。因地形起伏不大，管道压坡线基本呈直线分布，全线管顶以上测压管水头均大于2m，满足压力流要求。唐河水库水位与管道出口的关系见下表2.3.1-2。
管道末端测压管水头表
表2.3.1-2 单位：m
流量（m3/s）
唐河水库水位
管道末端测压管水头高程
管道末端管中心线高程
管道末端测压管水头
地面高程
备注
0.5
死水位1055
1045.476
1037.601
7.875
1040.1
设计流量
正常蓄水位1064
1054.476
16.875
0.65
正常蓄水位1064
1047.904
10.302
加大流量

2.3.2 南跃渠倒虹吸
1.原初步设计
倒虹吸设9座，基本按地形坡度布置，设计流量0.4～0.1 m3/s，长度为92～25m。参照《自应力钢筋混凝土管》（GB4048-1999），倒虹管道采用标称直径为600～300mm，采用单节长度为4m的自应力钢筋混凝土管，在转折处设镇墩；倒虹最小埋深管顶以上2.0m，管道下设碎石垫层，厚20cm。倒虹吸水力要素见表2.3.2-1。
倒虹吸水力要素表
表2.3.2-1
序号
桩号
设计流量Q（m3/s）
长度L(m)
糙率n
管道公称直径DN(mm)
上下游水位差z(m)
流速v(m/s)
1
5+563.2～5+599.9
0.431
26
0.014
600
0.22
1.524
2
6+935.7～7+124.0
0.191
178
0.014
400
1.74
1.52
3
7+174.8～7+252.5
0.191
68
0.014
400
0.76
1.52
4
7+413.1～7+480.6
0.191
58
0.014
400
0.67
1.52
5
7+740.5～7+782.6
0.191
32
0.014
400
0.44
1.52
6
7+917.1～7+949.9
0.191
32
0.014
400
0.29
1.52
7
8+373.4～8+453.3
0.191
80
0.014
400
0.76
1.52
8
13+446.0～13+548.0
0.124
92
0.014
350
0.77
1.289
9
15+060.0～15+214.0
0.077
144
0.014
300
1.09
1.084
2.变更设计
（1）南跃渠9座倒虹吸变更内容
南跃渠倒虹9座倒虹吸的管材由自应力钢筋混凝土管变更为玻璃钢夹砂压力管，原管径为DN300～DN600，管径较小，不做调整。所有倒虹穿沟段设5m钢管，其它部分不变。
（2）水力学计算
因玻璃钢夹砂压力管糙率较小，按加大流量进行计算，计算公式同南跃渠压力管线段水力学公式，计算结果见表2.3.2-2。

倒虹吸水力要素表
表2.3.2-2
序号
桩号
加大流量Q（m3/s）
长度L(m)
糙率n
管道公称直径 DN(mm)
管道内径(mm)
上下游水位差z(m)
流速v(m/s)
备注
1
5+563.2～5+599.9
0.56
26
0.1
600
595
0.238
1.981
南跃渠
2
6+935.7～7+124.0
0.25
178
0.1
400
396
2.119
1.989
3
7+174.8～7+252.5
0.25
68
0.1
400
396
0.875
1.989
4
7+413.1～7+480.6
0.25
58
0.1
400
396
0.76
1.989
5
7+740.5～7+782.6
0.25
32
0.1
400
396
0.474
1.989
6
7+917.1～7+949.9
0.25
32
0.1
400
396
0.369
1.989
7
8+373.4～8+453.3
0.25
80
0.1
400
396
0.899
1.989
8
13+446.0～13+548.0
0.161
92
0.1
350
346
0.971
1.673
9
15+060.0～15+214.0
0.1
144
0.1
300
296
2.521
1.415

2.3.3北干渠延伸段倒虹吸
1.原初步设计
北干渠在现有渠道的基础上进行改造设计，内容包括：现有5.3km渠道的清淤、衬砌加固修复及渠系建筑物配套改建等。新开渠道3.91km，其中明渠2.57km，PVC-U管道1.34km。新开渠道桩号5+300～9+205，配套建筑物共32座，其中倒虹吸4座。
倒虹基本按地形坡度布置，位于桩号5+320.3～5+436.3、5+714.4～5+782.0、6+033.5～6+159.0、6+793.0～6+998.5，长度分别为116、67.6、125.5、205.5m，由进口段、管道段及出口段三部分组成。为方便管道检修和临时停水，在进口处设拦污栅、节制闸。为防止泥沙进入倒虹管，节制闸前设沉沙池。参照《自应力钢筋混凝土管》（GB4048-1999），倒虹管道采用标称直径为350、400mm、单节长度为4m的预应力钢筋混凝土管，在转折处设镇墩；倒虹最小埋深管顶以上2.0m，管道下设碎石垫层，厚20cm。出口段设出水池、渐变段与渠道连接。倒虹吸水力要素见表2.3.3-1。
倒虹吸水力要素表
表2.3.3-1
序号
桩号
设计流量Q（m3/s）
长度L(m)
糙率n
管道公称直径DN（mm)
上下游水位差z
流速v(m/s)
1
5+320.3～5+436.3
0.19
116
0.014
350
3.86
1.975
2
5+714.4～5+782.0
0.183
67.6
0.014
400
0.55
1.456
3
6+033.5～6+159.0
0.176
125.5
0.014
400
0.94
1.401
4
6+793.0～6+988.5
0.135
195.5
0.014
350
2
1.403
2.变更设计
（1）北干渠延伸段4座倒虹吸变更内容
北干渠延伸段4座倒虹吸的管材由自应力钢筋混凝土管变更为玻璃钢夹砂压力管，原管径为DN350和DN400，管径较小，不做地调整。所有倒虹穿沟段设5m钢管，其它部分不变。
（2）水力学计算
因玻璃钢夹砂压力管糙率较小，按加大流量进行计算，计算公式同南跃渠压力管线段水力学公式，计算结果见表2.3.3-2。
倒虹吸水力要素表
表2.3.3-2
序号
桩号
加大流量Q（m3/s）
长度L(m)
糙率n
管道公称直径 (mm)
管道内径(mm)
上下游水位差z(m)
流速v(m/s)
备注
1
5+320.3～5+436.3
0.25
139.2
0.1
350
346
2.66
2.598
北干渠延伸段
2
5+714.4～5+782.0
0.238
81.1
0.1
400
396
0.69
1.894
3
6+033.5～6+159.0
0.229
150.6
0.1
400
396
1.185
1.822
4
6+793.0～6+988.5
0.176
234.6
0.1
350
346
2.223
1.829

3 变更后设计概算
3.1 依据和说明
（1）工程概况
根据本次设计变更的内容，工程项目主要为南跃渠前段压力管道及9座倒虹、北干渠延伸段4座的管材、管径变更。
（2）编制依据
1）费用构成及计算标准为：山西省水利厅晋水规计[ ]716号文颁发的《山西省水利水电工程设计概（估）算编制规定》；晋水规计[ ]891号文关于对《山西省水利水电工程设计概（估）算编制规定》补充调整的通知。
2）定额标准为：建筑工程按《水利建筑工程概算定额》，机械台时费按《水利工程施工机械台时费定额》。
3）工程量是在图纸工程量的基础上乘以阶段系数。
4）人工预算单价：按照文件要求及山西省对养老保险和住房公积金的具体规定计算得：工长5.1元/工时、高级工4.74元/工时、中级工4.09元/工时、初级工2.18元/工时。
5）主要材料预算价格：主要建筑材料水泥、木材、钢材、油料等按照规定的代表规格、型号进行选取，价格参考省定额站 第5期发布的《价格信息》计算，当地建筑材料为工程所在地实地调查价格计算。
6）施工用电、风、水单价
(1)电价：根据施工组织设计确定的施工期的供电方式，外购电的供电比例为90%，自备电采用50kW的柴油发电机，占10%，综合电价为1.06元/kw·h。
(2)风价：根据施工组织设计，计算得综合风价为0.18元/m3。
(3)水价：根据施工组织设计，集中施工点施工用水为抽水占30%，渠道施工用水为沿线买水占70%，计算得综合水价为4.24元/m3。
3.2 设计概算表
详见表3.2-1、表3.2-2。
建筑工程概算表
表3.2-1 单位：元
编号
工程或费用名称
单位
数量
单价
合计

第一部分 建筑工程

一
南跃渠工程

1
南跃渠系及配套工程

（1）
0+000～4+801段干管
座

3574086

土方开挖
m³
58224
7.99
465210

管区回填
m3
16307
8.16
133065

非管区回填
m3
22307
6.25
139419

砂垫层
m³
1764.37
106.10
187200

玻璃钢管DN700（0.6MPa）
m
4890
526.76
2575856

钢管DN700
m
30
768.90
23067

C15混凝土镇墩
m³
74
298.09
21910

模板
m2
129
39.08
5041

夯实面积
m2
8066
1.50
12099

路面恢复
m2
98
112.50
10631

细部结构工程
m3
74
7.95
588
（2）
建筑物工程

倒虹（9座）

1224067

土方开挖
m3
17157
7.99
137084

土方回填
m3
116
9.13
1059

管区回填
m3
1094.90
8.16
8934

非管区回填
m3
10234
6.25
63963

MU7.5浆砌石
m3
2824
204.29
576915

C15钢筋混凝土
m3
89.5
314.90
28184

钢管DN300
m
15.0
335.60
5034

钢管DN350
m
10.0
372.71
3727

钢管DN400
m
10.0
423.60
4236

钢管DN600
m
10.0
576.40
5764

模板
m2
129.38
39.08
5056

D300玻璃钢管管
m
186.50
229
42709

D350玻璃钢管管
m
71.40
252.00
17993

D400玻璃钢管管
m
470.40
298
140179

D600玻璃钢管管
m
27.30
408.90
11163

钢筋
t
6.15
5023.00
30891

碎石垫层
m3
410
106.10
43501

3：7灰土垫层
m3
834.0
114.08
95143

夯实面积
m2
1139.46
1.50
1709

细部结构工程
m3
103.50
7.95
823
二
北跃灌区改造工程

（三）
北干渠防渗及配套工程

（1）
倒虹（4座）

592128

土方开挖
m3
9906
7.99
79149

土方回填
m3
69
9.13
630

管区回填
m3
896.18
8.16
7313

非管区回填
m3
4699.17
6.25
29370

MU7.5浆砌石
m3
938
204.29
191624

C15钢筋混凝土
m3
37.3
330.38
12323

钢管DN350
m
10.0
372.71
3727

钢管DN400
m
10.0
426.01
4260

模板
m2
54.38
39.08
2125

3：7灰土垫层
m3
641.5
114.08
73182

D350玻璃钢管
m
368
232.00
85376

D400玻璃钢管
m
166
305.78
50759

钢筋
t
2.90
5023.00
14567

碎石垫层
m3
341
106.10
36180

夯实面积
m2
798.11
1.50
1197

细部结构工程
m3
43.50
7.95
346

工程概算对比表
表3.2-2 单位：元
编号
工程或费用名称
初步设计
变更设计
差额

第一部分 建筑工程

一
南跃渠工程

1
南跃渠系及配套工程

（1）
0+000～4+801段干管
3500921
3574086
73165
（2）
倒虹（9座）
1140207
1224067
83860
二
北跃灌区改造工程

（三）
北干渠防渗及配套工程

（1）
倒虹（4座）
569659
592128
22469
合计

179494
工程变更后，南跃渠0+000～4+801段干管及倒虹（9座）投资分别为357.41万元和122.41万元，原初步设计二者投资分别为350.09万元和114.02万元；二者投资额分别增加了7.32万元和8.39万元；北干渠延伸段4个倒虹投资为59.21万元，原初步设计批复投资56.96元,增加了2.25万元；。
变更设计后，总计增加投资17.95万元。
附件：
1.大同市灵丘县北跃灌区改扩建工程项目部《关于对北跃灌区输水管材更换的建议》（灵北建函字［ ］2号）；
2.山西省发展和改革委员会《山西省发展和改革委员会关于大同市灵丘县北跃灌区改扩建工程初步设计的批复》（晋发改设计发〔 〕519号）。
