分体空调系统安装方案.doc

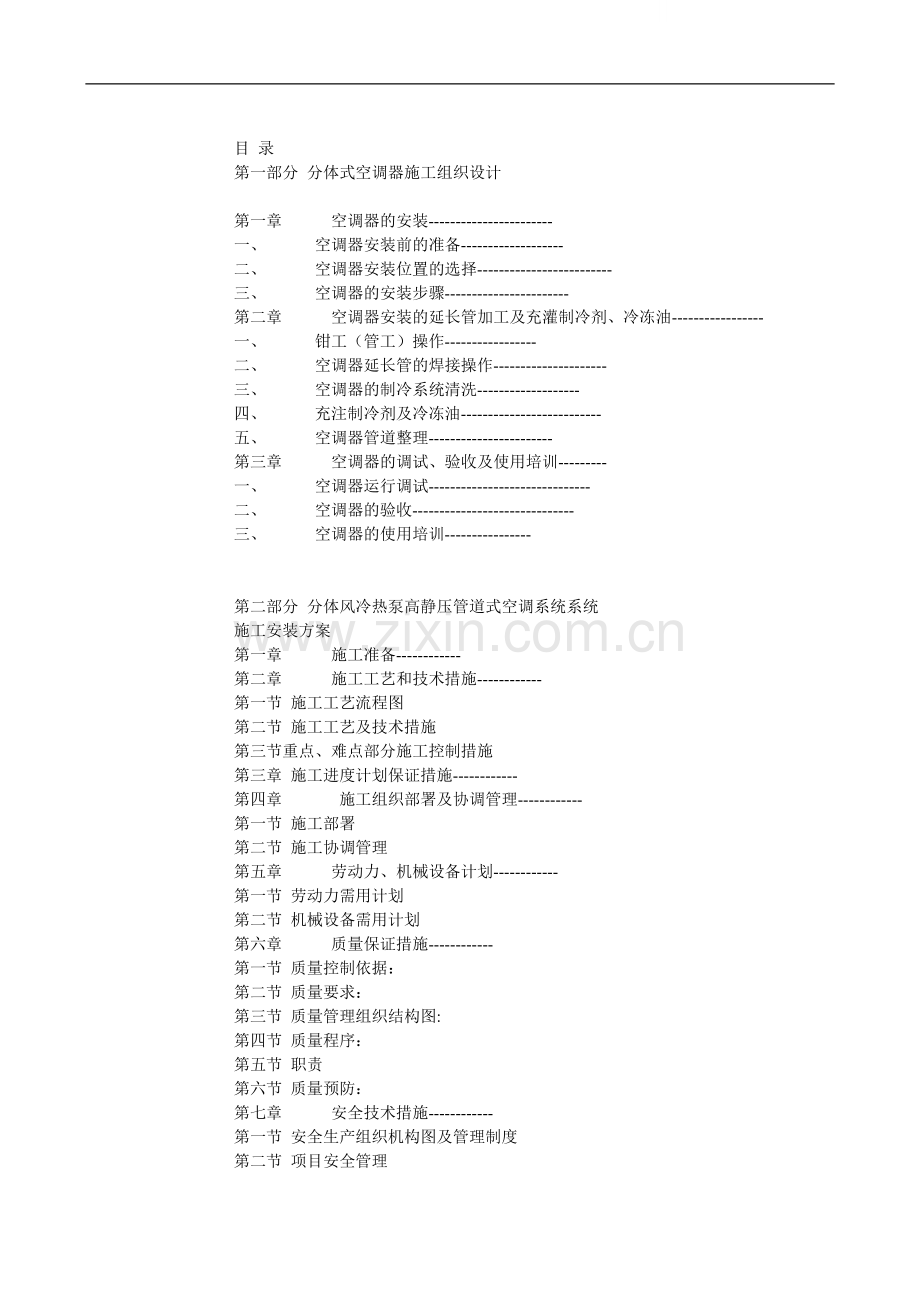

目 录 第一部分 分体式空调器施工组织设计 第一章 空调器的安装- 一、 空调器安装前的准备- 二、 空调器安装位置的选择- 三、 空调器的安装步骤- 第二章 空调器安装的延长管加工及充灌制冷剂、冷冻油- 一、 钳工（管工）操作- 二、 空调器延长管的焊接操作- 三、 空调器的制冷系统清洗- 四、 充注制冷剂及冷冻油- 五、 空调器管道整理- 第三章 空调器的调试、验收及使用培训- 一、 空调器运行调试- 二、 空调器的验收- 三、 空调器的使用培训- 第二部分 分体风冷热泵高静压管道式空调系统系统 施工安装方案 第一章 施工准备- 第二章 施工工艺和技术措施- 第一节 施工工艺流程图 第二节 施工工艺及技术措施 第三节重点、难点部分施工控制措施 第三章 施工进度计划保证措施- 第四章 施工组织部署及协调管理- 第一节 施工部署 第二节 施工协调管理 第五章 劳动力、机械设备计划- 第一节 劳动力需用计划 第二节 机械设备需用计划 第六章 质量保证措施- 第一节 质量控制依据： 第二节 质量要求： 第三节 质量管理组织结构图: 第四节 质量程序： 第五节 职责 第六节 质量预防： 第七章 安全技术措施- 第一节 安全生产组织机构图及管理制度 第二节 项目安全管理 第八章 文明施工及环境保护措施- 第一节 文明施工 第二节 环境保护措施 第九章 安装验收标准- 第一节 空调室内、外机 第二节 冷媒管道 第三节 保温材料 第四节 电气配管配线 第三部分 风冷热泵机组及配套系统施工安装方案 第一章 工程进度计划-3 第一节 工期及工程总体进度计划-3 一 工程总体施工进度的编制-3 二 工期安排及工程进度计划-3 第二节 设备进场计划-7 一 主要安装设备进场计划-7 二 主要安装机械情况及进场计划-8 第三节 吊装计划-9 一 需要吊装的设备-9 二 设备吊装中应注意事项-9 三 设备的吊装-10 第二章 主要的施工技术措施-12 一 主要设备的安装-12 二 空调风系统的安装-18 三 空调水系统的安装-31 第三章 安全施工保证计划-33 一 安全管理计划-33 二 防火安全检查措施-37 三 安全用电检查措施-37 四 安全例会制措施-37 五 安全生产措施-38 第四章 应急性措施和计划-40 一 麦克维尔咨询电话-40 二 麦克维尔空调系统服务网络-40 三 麦克维尔售后服务项目部计划-41 四 备品备件供应计划-42 第五章 工程质量保证措施-43 第一节 设备供货及安装质量的技术组织措施-43 一 质量保证措施-43 二 设备材料采购质量保证措施-44 三 全面培训措施-45 四 安装质量控制技术措施-46 第二节 工程质量管理机构-51 一 质量管理机构图-51 二 质量管理机构的职能-51 第六章 工程施工管理体系-53 第一节 管理人员责任分工-53 第二节 管理人员组织机构表-58 第七章 文明施工的技术组织措施-59 一 材料管理措施-59 二 环境保护措施-59 三 戴证戴帽上岗措施-59 四 文明施工检查措施-59 五 成品保护措施-59 第八章 工程工期保障措施-61 一 专业施工保证-61 二 定期生产例会及每月碰头协调会制度-61 三 合约管理措施-61 四 施工详图设计措施-62 五 施工配合措施-62 六 劳动力安排计划-64 第九章 工程施工布置-65 一 施工布置原则-65 二 施工安装总平面布置图-66 第一部分 分体式空调器施工组织设计 第一章、 空调器的安装 一、空调器安装前的准备 用户选择空调器时就充分考虑到房间面积的大小，房间门窗结构、朝向、顶层、墙壁及密封条件等散热源；室外机安装的避阳、避尘、排风是否顺畅等情况。如果用户选择空调器的制冷量不够，房间的温度就降不下来，从而影响使用效果。用户在选择空调时切忌以“匹”为单位选择匹配房间面积，而应制冷量大小来选择，因为制冷量的大小以“匹”为单位不科学，我们推荐如下表所示： 场 所 单位制冷量（W/） 普通房间 150170 客厅、小办公室 160200 餐厅 220350 娱乐场所 200300 顶层 220280 格力空调安装必须是格力电器股份有限公司已签订“安装、维修协议书”的特约点，并通过培训取得安装资格证书的人员。安装人员应具有一定的空调制冷基础知识、技术经验、电气故障排除、等解决空调出现的基本故障，并有对疑难问题的分析、判断和解决能力。 空调器安装所需工具： 1、 平口、十字镙丝刀； 2、 卷尺、水平仪； 3、 内六角扳手、活动扳手、力矩扳手； 4、 冲击钻、锤子； 5、 切管器、喇叭口扩管器、绞刀； 6、 电笔、温度计、万用表、钳子、钳形表。 二、空调器安装位置的选择 空调器安装位置选择 根据用户提供的空调工作环境，综合考虑下列因素决定空调器的安装位置： 1、 避开易燃气体发生泄漏的地方，或有强腐蚀气体的环境。 2、 避开人工强电，磁场直接作用的地方，如：高压电房、大变压器房、CT放射室、高频设备及高功率无线电装置等的地方。 3、 尽量避开易产生噪音、振动的地方。 4、 尽量避开周围环境恶劣的地方（油烟大、风沙多、阳光直射、室内外通风散热不畅及有高温热源的地方等）。 5、 儿童不易触及的地方。 6、 尽量减少室内机与室外机连接长度的地方。 7、 便于维修、通风良好的地方。 选择好安装位置后，在墙上开孔，开出的墙孔应内高外低，孔径应与随机塑料墙管匹配。 空调器安装前检查 安装时对室内、外机检查，这样可以将机械的故障排除在安装之前，检查流程如下： 1、 依照附件表，检查所以附件及随机文件是否齐全，检查空调器是否完好。 2、 检查室内机组塑料外壳和装饰面板、风叶、出风框有无损坏、破裂，室外机金属壳体有无划伤、锈蚀、碰撞损伤等。 3、 室内机已充入R22或N2，打开镙帽时有气体排出，可认为无泄漏。 4、 内机可通电检查，检查各功能转换、噪音等。 5、 检查室外机阀门。二、三通阀的螺纹锥头有无滑牙，并对室内外机的所有锥头涂上冷冻油，增强密封能力。 6、 分体挂壁室内机安装最好离地面2.02.6米高之间，同时保证室内循环顺畅，维修操作方便。 为保证制冷系统压缩机油能正常回流，我们推荐下列数据。 型 号 （制冷量） 配管长（米） 最大管长（米） 内外机最大高度差（米） 增加1米需加R22（g） 连接管径（） 液管&气管 2026机型 4 8 5 20 6&9.52 3145机型 5 10 7 25 6&12 5070机型 6 15 10 30 9.52&16 100140机型 6 20 13 40 12&19 三、空调器的安装步骤 1、室内机及蒸发器连接管道安装 （1） 卸下内机挂板，首先正确安装墙上挂板。用水平仪或卷尺测量其距天花板的距离，保证挂板的安装处于平直状态，注意如果安装倾斜，空调器工作时会有水滴掉落房内，挂板安装后的支承力不少于60千克。 （2） 蒸发器连接管道及排水管的安装。室内机管道引出墙外的出口，应内高外低向外倾斜。由于安装位置不同，管道的走向有四种选择：选择时选与室外机组间管道最短为宜。安装前先将已套好保温管的配管用绑扎带将室内外机信号线、电源线配线及排水软管包好（按照配线在上、水管在下包扎，顺着内机后盖槽整形）；如变换方向，一定要在弯道处压紧，以免管道移动、弯道压扁或连接管与蒸发器焊口压扁裂漏；将配管口封好，顺着管孔穿出室外，将内机安装在挂板的挂钩上，固定后向前拉主机的下部，看是否安装好。注意：排水软管的任何部位都应低于内机的排水口。 （3） 配管连接头部分需用附件的保温管包扎。特别要注意这两处接头是容易造成安装时拧不紧或接头滑丝引起泄漏的故障，所以要密封紧固，并经检漏，才能把连接部分的全部空隙用保温管套好、包扎，以免凝露滴水。 2、空调器室内外机连接 （1） 在安装室内、外机连接管路时，不要将外界的灰尘、杂物、空气和水份带入管内制冷系统，否则空调器制冷系统将不能正常工作，所以在未连接时不能拆开连接管密封盖。 （2） 连接管在安装时将盘管拉直，不能折压，避免流量减少或破损泄漏。 （3） 检查连接管喇叭口是否完好，否则按照上述“扩管操作”重扩喇叭口。喇叭口应内表光滑、边缘平直，侧面长度相等。 （4） 将室内机高、低压连接管接头处镙帽取下，对准连接管喇叭口中心，锥头加冷冻油，先用手拧紧锥形螺母，后用扳手拧紧。注意扳手不能将螺母边角损坏，或用力不足拧不紧而泄漏，也不能用力过大损坏喇叭口而泄漏。 3、空调器室外机安装 （1） 外机的安装要按照前面所述选择合适的安装位置，安装人员的户外操作必须系好安全带。 （2） 空调器的室外机安装面为建筑物的屋顶或墙体，其固定支架的膨胀螺栓必须打在实心砖或混凝土内；如安装面为木质，空心砖表面时，应采取相应加固，使用穿墙螺栓固定。 （3） 室外振动大时，垫上抗震的橡胶垫。 （4） 安装支架要留有活动空间，以便安全操作。 （5） 固定安装支架的螺栓至少要用10100的6根上，二匹以上的不少于8根螺栓。 （6） 安装之的承重不低于人员和设备自重之和的二倍，安装支架要做除锈和防锈处理。 （7） 根据设备提供的安装说明书，应充分考虑空调器安装后的通风、噪音及环境等要求。 4、空调器排空气、检漏 排空气（抽真空）是空调安装的重要内容。连接管及蒸发器内残留有空气，其中的杂质及水分会造成系统压力增高、电流增大、噪音增大、功耗增加、能力下降等，从而引起压缩机不启动、压缩机电机短路、脏堵等，最后损坏压缩机。 空调器安装的排空气： 制冷循环中残留的含有水分的空气，将导致高压压力升高、运转电流增大、制冷效率下降或发生堵塞与腐蚀，引起压缩机汽缸拉毛、镀铜，引起压缩机卡缸，接线端子爆等故障，所以必须排除管内空气。排空气有下列三中方法，推荐使用后两方法。 方法一：使用机本身的制冷剂排空气。 拧下高低压阀的后盖螺母、充氟嘴螺母，将高压阀阀芯打开（旋1/41/2圈），等待约10秒钟后关闭。同时，从低阀阀充氟嘴螺母处用六角扳手将充氟顶针向上顶开，有空气排出。当手感有凉气冒出时停止排空。排氟量应小于20g。 方法二：使用真空泵排空气 先将阀门充氟醉螺母拧下，按下图所示，用抽真空连结软管进行连接。将“LO”旋钮按逆时针方向旋转，使其打开，然后合上真空泵的开关，进行抽真空。停止抽真空后，还要将阀门后盖螺母拧下，用内六角扳手将阀门芯按逆时针方向旋开到底，此时制冷系统的通路被打开。接着将连接管从阀门上拆除下来，将阀门的接管螺母与后盖螺母拧紧。 方法三：外加氟利昂排空气 使用独立的制冷剂罐将制冷剂罐充注软管与低压阀充氟嘴连接，略微松开室外机高压阀上接螺母。 松开制冷剂罐的阀门，充入制冷2或3秒，然后关死。当制冷剂从高压阀门接管螺母处流出10或15秒后，拧紧接管螺母。 从充氟嘴入拆下充注软管，用内六角扳手顶推充氟顶针，制冷剂放出。当再也听不到噪音时，放松顶针，上紧充氟嘴螺母，打开室外机高压阀芯。 空调器安装的排空气步骤如下： （1） 开阀门（二、三通阀门）帽； （2） 松开二通阀阀杆四分之一圈； （3） 用十字批顶住三通阀的工艺接头阀芯1015秒（柜机2030秒）后停止排空气； （4） 将二、三通阀阀杆阀芯全打开到底； （5） 将所有阀帽加涂冷冻油后拧紧。 注意：排空气时间只能参考，应用手感觉喷出的空气是否有冰凉感，排空气时间太长会造成系统制冷剂流失，影响制冷效果；时间太短则排不尽系统内的空气，同样会影响系统制冷效果。 另一种排空气的方法是通过真空泵，抽空的操作见上述“真空泵排空气法”。制冷剂泄漏检查：当确定系统连接完成后才能进行检漏，安装时一般主要用肥皂水检漏。应注意：在检漏完成后须将肥皂水搽干净，否则铜管会被氧化、变色。 空调器安装的制冷系统检漏 氟利昂制冷设备的检漏部位是：压缩机的吸、排气管的焊接处；蒸发器、冷凝器的小弯头、进出管和各支管焊接部位，个管道部件：如干燥过滤器、截止阀各处、电磁阀、热力膨胀阀、分配器、储液罐等连接处。 制冷系统的检漏方法如下： （a）外观检漏 因为氟利昂与冷冻油有一定的互融性，当氟利昂有泄漏时，冷冻油也会渗出或滴出。用自测油污的方法可判定该处有无泄漏。如图所示。 （b）肥皂水检漏 这是一种常用简便易行的方法。将肥皂切成薄片，浸泡在温热水中，使其溶解为稠状肥皂水即可。检漏时，先将被检部位的油污擦拭干净，用干净的毛笔或软的海绵沾上肥皂水，均匀地涂抹在被检处（四周都涂）。然后等几分钟后仔细观察，如有肥皂泡出现，即表明该处有泄漏，记下记号。 已投入运转后修理的设备利用原系统中制冷剂的压力（没有漏光）形成肥皂泡，有的时候，需先向系统充入0.81.0Mpa/cm的氮气。 （c）卤素灯检漏 卤素灯是以乙醇（酒精）为燃料的喷灯，其外型如图所示。 使用卤素灯检漏时，观察点燃酒精后火焰的颜色，当氟利昂与火焰接触后即由红变绿，这样靠鉴别火焰的颜色变化即可判断有无泄漏及泄漏量的大小。卤素灯的工作原理：氟利昂气体与喷灯火焰接触后即分解为氟、氯气体，氯气与灯内炽热的铜接触，生成氯化铜，火焰颜色或紫绿色。泄漏时由微漏至严重泄漏时，火焰的颜色相应的由微绿变为浅绿、深绿直至紫绿色。卤素灯检漏时的灵敏度较低，最低检知量为300g/a（年泄漏量）。 （d）卤素灯检漏仪检漏 卤素检漏仪检漏主要用于制冷系统充入制冷剂后的精检。 卤素电子检漏仪的灵敏度可达5g/a以下。有一种袖珍式检漏仪，携带使用均很方便。 电子卤素检漏仪见图所示。卤素原子（氟、氯等）在一定电位的电场中极易被电离而产生离子流。氟利昂气体由于探头、塑料管被吸入白金筒内，通过加热的电极，瞬间发生电离使阳极电流增加，在微电流上发生变化，经过放大器放大后，推动电流计指针指示或使蜂鸣器报警。 电子检漏仪在使用时要将探口在被检处移动，若有氟利昂泄漏，即可报警。检漏时，探口移动的速度不大于50/s，被检部位与探口之间的距离应为35。由于电子检漏仪的灵敏度很高，所以不能在有卤素物质或其他烟雾污染的环境使用。 （e）充压浸水检漏 这种方法适用于单个零件和整个制冷系统的检漏。被检零部件或制冷系统应事先充入一定的干燥空气或氮气，其压力一般为2.5Mpa，低压器件单独试压不超过0.8Mpa。 充压后将检物浸入40的温水中，待水面平静后观察数分钟，若有气泡出现即为有泄漏应记下位置。 浸水检漏后的部件应烘干处理后方可进行补焊，焊接方法见有关章节。 全封闭式压缩机也可用充压浸水法进行检漏（注意接线端子应有防水保护）。 5、空调器线路连接 （1） 接线前必须弄清设备铭牌上标示的空调使用电源，并严格按照设备上的接线示意图接线。 （2） 空调器应配置专用电源插座或漏电开关才能安全运行。 （3） 空调器必须有可靠的接地。 （4） 电源线不能触及空调器的压缩机、风扇及铜管等部件。 （5） 不能随意改变空调器内部的接线。 （6） 若空调器安装在易受电压波动干扰或电磁干扰的地方，控制线最好加磁环或用双绞线。 （7） 接线端子螺钉一定要拧紧，不能松动。以免造成短路。 （8） 接线前必须检查室内机所配控制线、电源线、接线端子的可靠性。 （9） 电源的连接应由看得懂电路图，能排除常见电气故障的人员安装。 用户家中的空调专用线路容量应足够，线路需加长时应尽量选择同规格的线；使用的电表、漏电开关、稳压器等应考虑其他用带电器的功耗。接线时应依照线路图上的颜色等标示进行连接。用线夹和固定镙丝固定电源及信号线。 第二章、空调器安装的延长管加工及充灌制冷剂、冷冻油 当在现场安装由于位置的限制，室内机组不能太近而增加延长管时，要进行加工处理。延长管的长度超过允许值时应按照规定补充制冷剂。 延长管的制冷剂补充量因机组的型号而异，也随着管道的长度、管径的大小而变化。 制冷剂补充量可见表所示 空调器功率（HP） 补充制冷剂量（g/m） 0.751 20 11.5 30 1.53 50 34 70 5 100 7.5 150 15 1502 20 1502 一、 钳工（管工）操作 1、 空调器延长管的割管操作 割管要使用割管器，入图所示。操作时，先将紫铜管夹在滚子与轮之间，旋动转至刀口顶住管子，将割管刀绕铜管旋转，并不断旋紧转柄。当割到接近管壁厚度时，轻轻一折，管子即断。 操作时一定要使用与管轴成垂线，并缓缓进刀，以免进刀过猛发生挤扁铜管的情况，割好的管口一般形成内缩的锐边，一定要用铰到将锐倒棱，倒棱时应注意管口要朝下，并倒干净碎屑。 2、 空调器延长管的弯管操作 常用的弯管工具是弯管器。其使用方法如图所示。操作时将铜管视其管径套入相应的弯管器内，扣牢管端后，按预定的方向旋转杆柄，使管弯曲。操作时要注意切不可用力猛弯，以防压扁铜管。 对于脱氧铜管其管径的最小弯曲（R）入图所示。进行弯管操作时，管子两端必须保持最小管径2倍（2R）的直线部分。若弯曲半径小，则残留加工变形，同时，偏平度（椭圆长轴/公称外径）变大，强度降低。所以，应尽量选择比较大的R。对于在启动、停机和运转中承受因震动产生的应力部分，更应特别注意。 公称外径mm 6.35 8.00 9.52 12.7 15.88 19.02 22.22 25.40 机械弯曲 9 12 15 18 26 32 36 41 用心轴弯曲 8 10 13 16 23 28 32 36 3、 空调器延长管的扩管操作 扩管操作分有扩杯形口和扩喇叭两种方法，均可以借助扩管器来操作。 扩杯形口操作时，用夹管器夹紧铜管，按需要留出的长度，然后用杯形胀管头对准管口，扩管器卡住夹管器，慢慢用力旋动丝杆，将管口胀压成杯形状。 如下图所示。 扩喇叭口的操作与杯形口类似。不过要求更高一些。一是喇叭口要扩得均匀，大小要适中，以免扩小了连接时密封不好，扩大了管口容易开裂，尤其是薄壁铜管，更应精心操作。二是扩完喇叭口，必须仔细检查喇叭口内表面的质量。要求无划伤、坑，不得呈歪斜壮。 4、 空调器延长管的螺纹连接 螺纹连接用于紫铜管，有半接头和全接头连接两种。 半接头连接见图(a)所示。左面铜管用螺纹连接，右面铜管则到接头连接。 全接头连接见图（b）所示。两头均匀螺纹连接，接头部分要先扩出喇叭口，然后用螺纹接头和螺母连接起来。 5、 空调器延长管的扩口连接 喇叭口连接用与分体式空调器的室内。外机组的制冷剂管道连接。一般需要在被连接的铜管端部扩制喇叭口，然后用专用的矩扳手和死扳手连接，见下图所示。 连接时一定在将管子清洗干净（用汽油纱布擦拭），并将两管对正。操作时，一只手用力矩扳手旋转紧固，一只手用死扳手将管接头固定。旋转力矩扳手时，当听到咔咔声时即为紧好，不可在用力。 不同粗细的管子，选用不同的力矩扳手。选用时可参照表 管径 力矩扳手N.m 管径 力矩扳手N.m 6.35 11.
