某大酒店音响灯光系统操作手册.docx

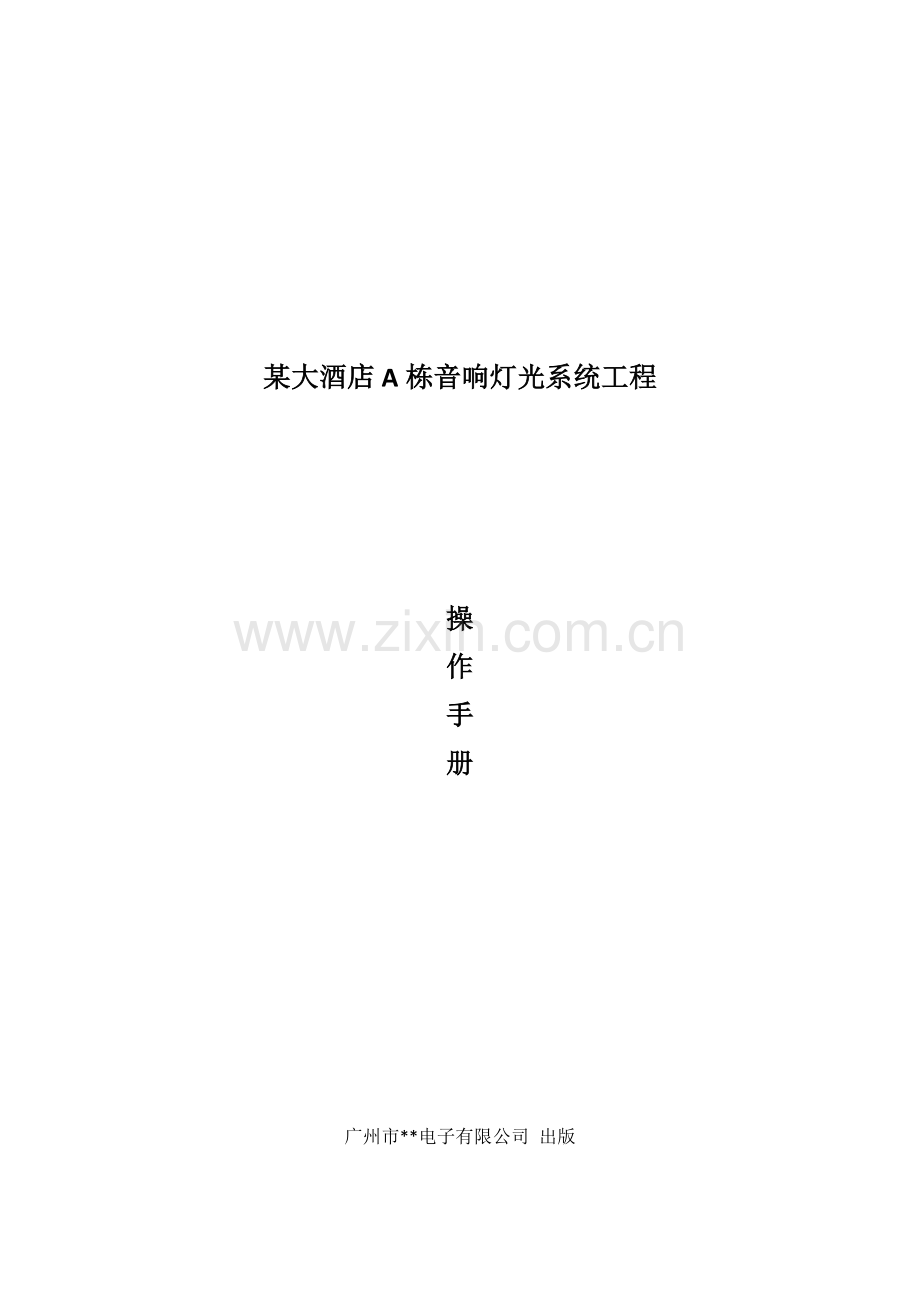

某大酒店A栋音响灯光系统工程

操
作
手
册

广州市**电子有限公司 出版
目 录

一、宴会厅音频操作方法 4
1、 系统组成： 4
2、 操作顺序 4
二、视频操作方法 6
1、系统组成 6
2、操作顺序 6
三、灯光操作方法 7
1、系统组成 7
2、操作顺序 7
四、烟雾机操作方法 7
1、系统组成 7
2、操作顺序 8
五、流动机柜设备音、视频系统操作方法 8
1、系统组成 8
2、视频系统操作方法 8
3、音频系统操作方法 9
六、某大酒店A栋球会包厢设备音、视频系统操作方法 9
1、系统组成 9
2、视频系统操作的方法 10
3、音频系统操作方法 10
七、中控系统操作方法 11
1、系统简介 11
1）概述 11
2）多媒体大屏幕显示系统 11
3）音响扩声系统 11
4）中央控制系统 12
5）电子会议系统 12
6）影音播放系统 12
2、无线触摸屏控制界面操作说明 12
1）无线触摸屏主界面 12
2）系统主界面 13
3）影音系统控制界面 13
4）DVD影碟机控制界面 14
5）DVR控制界面 14
6）摄像机控制界面 14
7）音视频矩阵控制界面 15
8）VGA矩阵控制界面 15
9）CD控制界面 15
10）系统信息界面 15

一、宴会厅音频操作方法
1、 系统组成：
1） 话筒（无线话筒、无线会议话筒）。
2） 音源（DVD、CD、台式电脑）。
3） 调音台、周边设备（效果器、反馈抑制器、均衡器、音频处理器、话筒混音器、信号放大器等等）
4）功率放大器

5）扬声器音箱

2、 操作顺序
1）首先要把控制室进门右手边的第一个配电箱打开后把机柜总开关打开然后把所有要用的周遍要用到的设备及电源打开。
2）配电箱打开后把机柜总开关打开（63A）ABB开关后 回过来机柜这边来把电源时序器按顺时针推到ON的地方。
3） DVD/CD演唱系统：
A、打开电源开关“ON”。
B、打开碟仓“OPEN”并放入相应的CD/DVD的碟片，并按“CLOSE”送入碟片进仓。

C、按播放键“ ”，按“ ”键为倒退，按“ ”为前进。
D、将调音台的“SET1”推子推上在刻度为“O”db的电平标准状态，推上为音量增大，推下为音量减小。

4）、将调音台的“STE2”推子推上在刻度为”0”db的电平标准状态，推上为音量增大，推下为音量减小。（配合DVD CD中的音量增大或音量减少）。

5）无线话筒使用：
A、依次打开各话筒主机接收器的开关“POWER”，同时打开发射器开关“ON”。
B、打开话筒处理器开关“POWER”。
6）无线会议话筒使用
先把以安装好在流动机柜上的会议话筒主机拿到所需要接口IN倒入，再把混音台的OUT接口跟对接。（话筒跟调音台对接时要把调音台的输出推子复位归0）

7）备用地合话筒的使用:
A、将相应的地合编号推子推到“o”db音量标准的基础上，即可使用任何通道上的话筒使用。
B、使用时应与舞台中的接线地合配合使用。
8）专业演唱的效果器在调音台的输入通道“18”和“19”。通道上，推上为效果增大，拉下为效果减小。
9）反馈抑制器在调音台的输入通道的“20”路。推上为反馈量减小，拉下为反馈量增大。

10）总音量的输出“MIX”推子在“O”db标准刻度上，推上为音量增大，推下为音量减小。
11）监听音箱的音量调节“MONITOR OUT”的”LEVER”,顺时针为输出音量增大，逆时针为输出音量减小。
12）所有设备的说细操作见说明书。
二、视频操作方法
1、系统组成
1）视源（DVD、电脑、摄像机、硬盘录像机）
2）投影机、投影幕
3）有线电视机顶盒、AV VGA视频矩阵
4）电视机
2、操作顺序
1）把控制室进门右手边的第一个配电箱打开再把ABB（16A）的投影幕电源打开。，“ ”为升，“0”为停，“ ”为降。
2）打开投影机电源开关，用遥控器的开关走到投影机后面按“ON”，450角对准投影机打开投影机。

3）视频切换，用摇控器对准投影机来切换。按“VIDEO”显示DVD、有线电视视频信号，按“COMPUPUTER2”显示摄像机视频信号。
三、灯光操作方法
1、系统组成
1）调光控制台
2）灯具
2、操作顺序
1）依次把控制室进门右手边的第一个配电箱打开再把ABB（100A）的灯光总开关打开。
2）打开调光台开关进行各功能键的操作。
四、烟雾机操作方法
1、系统组成
1）遥控器
2）烟机
2、操作顺序
1）打开烟机开关。
2）依次打开烟机后边“POWER”开关，“0”为关，“-”为开。
3）再次打开遥控器的盖子（任何一个遥控器都可以控制）。
4）按住锁头键为喷雾状态。
五、流动机柜设备音、视频系统操作方法
1、系统组成
1）数码音频处理器、调音台、均衡器、功率放大器、扬声器、无线话筒。
2）DVD、CD、投影机、投影幕
3）电源时序器
2、视频系统操作方法
1）DVD、CD操作方法：
A、打开电源开关“ON”。
B、打开碟仓“OPEN”并放入相应的CD/DVD的碟片，并按“CLOSE”送入碟片进仓。
C、按播放键“ ”，按“ ”键为倒退，按“ ”为前进。
D、将调音台的“SET1”推子推上在刻度为“O”db的电平标准状态，推上为音量增大，推下为音量减小。

2）投影机幕的操作方法：
A、 挂起投影幕拉开。
B、打开投影机电源开关，用遥控器的开关“ON”，对准投影机打开投影机。
C、视频切换，用摇控器对准投影机来切换。按“VIDEO”显示DVD视频信号，按“COMPUPUTER2”显示VOD视频信号。

3、音频系统操作方法
1）插机机柜背后的电源时序器请先打开功率放大器的“CH键”，逆时针将关闭音源。
2）再把机柜背后的插座电源插好确保设备通电。
3）把电源时序器开关推到RV-40B“ON”的位置上。
4）把调音台的“SET1”推子推上在刻度为“O”db的电平标准状态，推上为音量增大，推下为音量减小。

六、某大酒店A栋球会包厢设备音、视频系统操作方法

1、系统组成
1）数码音频处理器、调音台、均衡器、功率放大器、扬声器、无线咪。
2）DVD、投影机、投影摹
3）电源时序器

2、视频系统操作的方法
1）、DVD的操作方法：
A、打开电源开关“ON”。
B、打开碟仓“OPEN”并放入相应的CD/DVD的碟片，并按“CLOSE”送入碟片进仓。
C、按播放键“ ”，按“ ”键为倒退，按“ ”为前进。
D、将调音台的“SET1”推子推上在刻度为“O”db的电平标准状态，推上为音量增大，推下为音量减小。

2）、投影机幕的操作方法：
A、打开投影幕电源，“-”为升，“0”为停，“=”为降。
B、打开投影机电源开关，用遥控器的开关“ON”，450角对准投影机打开投影机。
C、视频切换，用摇控器对准投影机来切换。按“VIDEO”显示DVD视频信号，按“COMPUPUTER2”显示VOD视频信号。

3、音频系统操作方法
1）插机机柜背后的电源时序器请先打开功率放大器的“CH键”，逆时针将关闭音源。
2）再把机柜背后的插座电源插好确保设备通电。
3）把电源时序器开关推到RV-40B“ON”的位置上。
4）把调音台的“SET1”推子推上在刻度为“O”db的电平标准状态，推上为音量增大，推下为音量减小。
七、中控系统操作方法
1、系统简介
1）概述
多媒体会议室由多媒体大屏幕显示系统、音响扩声系统、中央控制系统、电子会议系统、影音播放系统于一体，提供多种集成会议应用环境，灵活可靠的无线触摸屏及有线视频监视触摸屏控制方式使操作人员可以更加有效地使用各种设备，以及进行智能化的会议系统管理。
2）多媒体大屏幕显示系统
会议室居中正面位置安装大幅面电动式投影屏幕，配置固定天花式安装投影机；提供现场视频接口及便携式电脑显示讯号接口。
电动式投影屏幕安装在天花暗槽内，正常启用投影系统时无须进行独立操作，通过中央控制系统打开投影系统时将自动降下电动投影屏幕，关闭投影系统时自动升起；投影机同样通过中央控制系统的触摸屏进行控制。
投影机讯号切换可通过中央控制系统进行控制，切换相关端口或显示设备的图像讯号时，中央控制系统将自动遥控投影机切换为相应的输入源端口（如VGA或视频）。
笔记本电脑可以接入会议桌面接口面板的VGA接口，可通过中央控制系统触摸屏将该端口切换至投影机。
投影机为实时反馈的程序及界面设计，通过有线触摸屏控制投影机时，可以实时观察到投影机的运行状态，如开／关、输入讯号源等。
3）音响扩声系统
音响系统采用四通道设计，分别是左右主通道、左右辅助通道。选用雅马哈调音台，配置一台双通道的数字音频处理器。Control4中央控制系统对音响系统的控制机柜设备电源。
4）中央控制系统
中央控制系统为会议控制领域首选的Control4品牌。根据实际需要配置，多媒体会议室Control4中央控制系统包括HC300主机、配合WIFI无线接收器使用的无线触摸。
HC300主机是中央控制系统的核心设备，实际使用的端口包括：
RS232/RS422/RS485可选控制方式的串行口，用来控制投影机、矩阵等设备；
红外/单向RS232串行口控制端口，用来控制DVD机、录像机等设备；
所有的中央控制系统设备通过RS-232\IR控制线与主机进行通讯。
系统操作界面包括无线触摸屏。所有用户界面均可以进行编程设计，根据不同的使用环境和要求进行编程组态，结合主机逻辑程序实现对各相关设备的控制。
5）电子会议系统
主席台配置有会议系统话筒，会议时音频将进入调音台混合后由调音台调节音量大小输出至现场扩声。
通过录像系统可以进行会议录像。
6）影音播放系统
影音播放系统主要设备是多格式支持的先锋的DVD影碟机。影音播放设备的视音频讯号接入主机内置的视音频矩阵进行切换播放，通过中央控制系统进行基本的遥控操作。影音播放设备的控制方式是主机的红外控制端口通过外射棒发送遥控红外码进行控制。
2、无线触摸屏控制界面操作说明
1）无线触摸屏主界面
A、中央控制系统正常开机后会自动打开无线触摸屏的首页-包括无线触摸屏主页面。
B、选择Ball Room后，系统会跳转到会议室的控制主界面：上方左右角的投影机控制（左边为左投影机控制、右边为右投影机控制）；下方左右角为电脑信号和监视器信号切换(见以下具体描述)；系统影音控制包含了先锋DVD、先锋ＣＤ、索尼ＭＤ、索尼摄像机（前后两个）；而环境控制包含了投影吊架（左右两个）；系统通过音视频矩阵自由切换信号。
2）系统主界面
[控制面板]：无线触摸屏主界面的上方控制面板和右边的按键可以打开相应的子系统页面：
Ｌ：打开左投影系统和音视频信号界面。
Ｒ：打开右投影系统和音视频信号界面。
DVD：打开DVD影碟机控制界面
DVR：打开DVR录像机制界面
Camera1.：打开摄像机1控制界面
Camera2.：打开摄像机2控制界面
VGA：打开VGA矩阵电脑信号控制界
ＣＤ：打开ＣＤ控制界面
Monitor：打开监视器信号切换画面
3）影音系统控制界面
A、L：左投影系统控制：
ON：开启投影系统，包括投影机开机、自动降低屏幕。
OFF：关闭投影系统，包括投影机关机、自动升起屏幕。
INPUT：切换投影机输入源（视频和VGA为当前有效信号源）。
DVD：切换投影机输入源为DVD。
Camera1：切换投影机输入源为Camera1。
Camera2：切换投影机输入源为Camera2。
B、R：右投影系统控制：
ON：开启投影系统，包括投影机开机、自动降低屏幕。
OFF：关闭投影系统，包括投影机关机、自动升起屏幕。
INPUT：切换投影机输入源（视频和VGA为当前有效信号源）。
DVD：切换投影机输入源为DVD。
Camera1：切换投影机输入源为Camera1。
Camera2：切换投影机输入源为Camera2。
C、VGA：电脑信号控制：
PC1（L）：将会议台左边的电脑信号切换到左投影机。
PC2（L）：将会议台右边的电脑信号切换到左投影机。
INPUT（L）：切换左投影机输入源（视频和VGA为当前有效信号源）。
PC1（R）：将会议台左边的电脑信号切换到右投影机。
PC2（R）：将会议台右边的电脑信号切换到右投影机。
INPUT（R）：切换右投影机输入源（视频和VGA为当前有效信号源）。
D、Monitor：监视器信号切换：
DVD：切换监视器输入源为DVD。
Camera1：切换监视器输入源为Camera1。
Camera2：切换监视器输入源为Camera2。
4）DVD影碟机控制界面
[DVD遥控功能]：包括播放、暂停、上一曲、下一曲以及菜单等功能按键。
5）DVR控制界面
[DVR主机功能]：包括数字键、播放、停止、菜单设置等功能按键。
6）摄像机控制界面
A、摄像机选择：操作员可以选择［Camera1］或［Camera2］进行控制。
B、镜头控制：控制摄像机上下左右等四个方面转动以及缩放、聚焦等功能；
7）音视频矩阵控制界面
A、控制方式：选择想要输出的视频信号源后再选择任意一个输出端口。
B、备用端口亦可根据需要选择使用。
C、切换矩阵时，投影机会自动切换信号源
8）VGA矩阵控制界面
A、控制方式：选择想要输出的视频信号源后再选择任意一个输出端口。
B、备用端口亦可根据需要选择使用。
C、切换矩阵时，投影机会自动切换输入源
9）CD控制界面
[CD遥控功能]：包括播放、暂停、上一曲、下一曲以及菜单等功能按键。
10）系统信息界面
系统信息界面可以监视并控制触摸屏的设置：
①监视触摸屏的信号连接和WIFI信号的强度；
②监视触摸屏的电量；
③控制触摸屏的显示亮度；
④进入设置菜单，进行高级的设置，提示：非接受培训人员不可进入该设置菜单。
