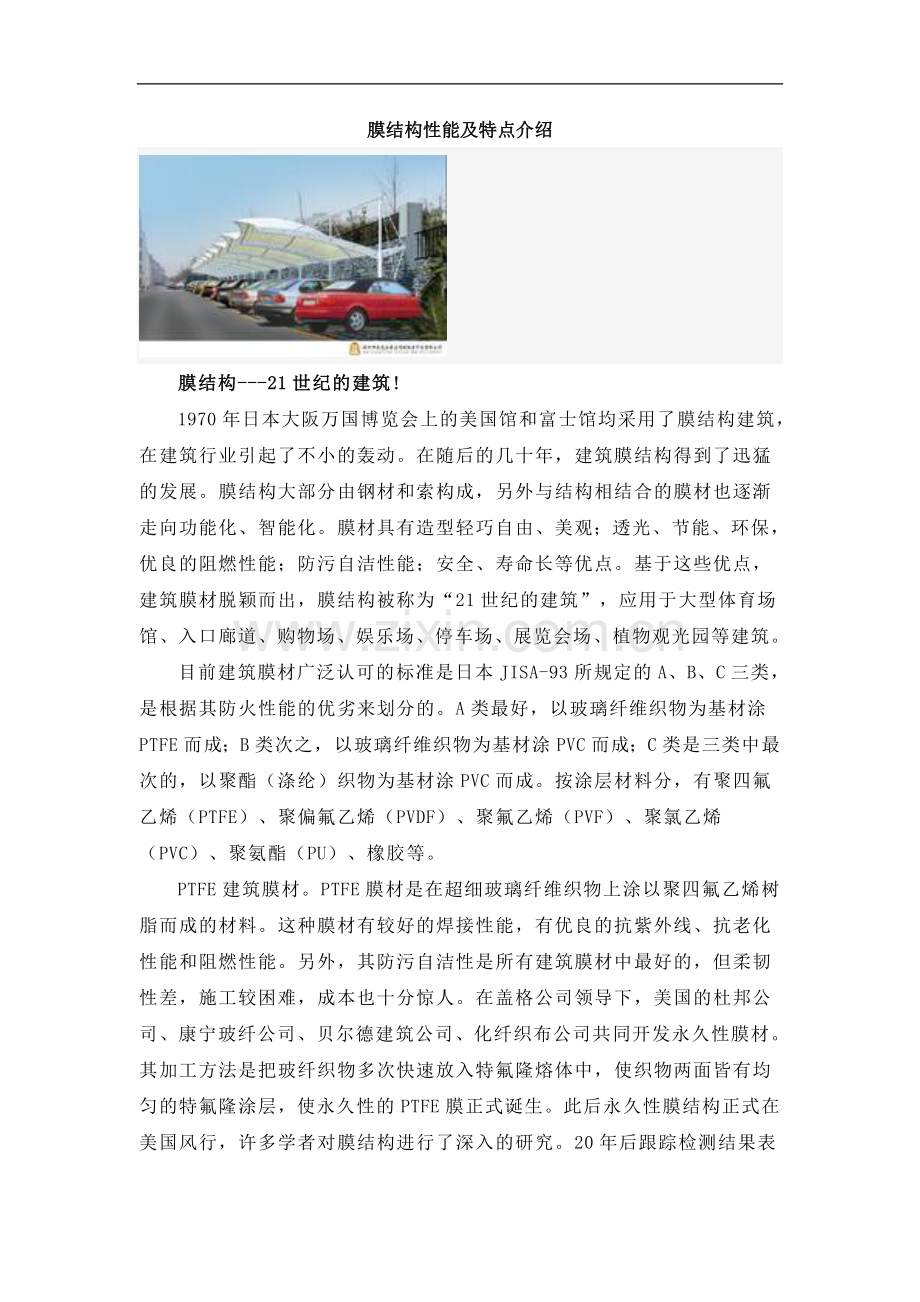

膜结构性能及特点介绍

　　膜结构---21世纪的建筑!
　　1970年日本大阪万国博览会上的美国馆和富士馆均采用了膜结构建筑，在建筑行业引起了不小的轰动。在随后的几十年，建筑膜结构得到了迅猛的发展。膜结构大部分由钢材和索构成，另外与结构相结合的膜材也逐渐走向功能化、智能化。膜材具有造型轻巧自由、美观；透光、节能、环保，优良的阻燃性能；防污自洁性能；安全、寿命长等优点。基于这些优点，建筑膜材脱颖而出，膜结构被称为“21世纪的建筑”，应用于大型体育场馆、入口廊道、购物场、娱乐场、停车场、展览会场、植物观光园等建筑。
　　目前建筑膜材广泛认可的标准是日本JISA-93所规定的A、B、C三类，是根据其防火性能的优劣来划分的。A类最好，以玻璃纤维织物为基材涂PTFE而成；B类次之，以玻璃纤维织物为基材涂PVC而成；C类是三类中最次的，以聚酯（涤纶）织物为基材涂PVC而成。按涂层材料分，有聚四氟乙烯（PTFE）、聚偏氟乙烯（PVDF）、聚氟乙烯（PVF）、聚氯乙烯（PVC）、聚氨酯（PU）、橡胶等。
　　PTFE建筑膜材。PTFE膜材是在超细玻璃纤维织物上涂以聚四氟乙烯树脂而成的材料。这种膜材有较好的焊接性能，有优良的抗紫外线、抗老化性能和阻燃性能。另外，其防污自洁性是所有建筑膜材中最好的，但柔韧性差，施工较困难，成本也十分惊人。在盖格公司领导下，美国的杜邦公司、康宁玻纤公司、贝尔德建筑公司、化纤织布公司共同开发永久性膜材。其加工方法是把玻纤织物多次快速放入特氟隆熔体中，使织物两面皆有均匀的特氟隆涂层，使永久性的PTFE膜正式诞生。此后永久性膜结构正式在
美国风行，许多学者对膜结构进行了深入的研究。20年后跟踪检测结果表明，这种膜材的力学性能与化学稳定性指标只下降了20%~30%，颜色也几乎没变，膜的表层光滑，具有弹性，大气中的灰尘、化学物质微粒极难附着与渗透，经雨水冲刷建筑膜可恢复其原有的清洁面层与透光性，这足以显示出PTFE膜材的强大生命力和广阔的市场前景。
目前国外对这种膜材的开发和应用比较成熟，生产厂家也很多，如德国Mehler公司、Verseidag公司，日本Taiyoko-gyo公司、中兴化成工业株式会社、美国Chemfab公司、沙特阿拉伯ObeiKan公司等。国内有宁波天塔聚氟玻纤有限公司和泰州维维高分子有限公司等。
按材料分类
1玻纤PVC建筑膜材
这种膜材开发和应用得比较早，通常规定PVC涂层在玻璃纤维织物经纬线交点上的厚度不能少于0.2mm，一般涂层不会太厚，达到使用要求即可。为提高PVC本身耐老化性能，涂层时常常加入一些光、热稳定剂，浅色透明产品宜加一定量的紫外吸收剂，深色产品常加炭黑做稳定剂。另外对PVC的表面处理还有很多方法，可在PVC上层压一层极薄的金属薄膜或喷射铝雾，用云母或石英来防止表面发粘和沾污。
2玻纤有机硅树脂建筑膜材
有机硅树脂具有优异的耐高低温、拒水、抗氧化等特点，该膜材具有高的抗拉强度和弹性模量，另外还具有良好的透光性。美国欧文斯克宁公司开发的Vestar膜材就采用这种树脂对玻璃纤维布涂覆而制成的，目前这种膜材应用的不多，生产厂家也较少。
3玻纤合成橡胶建筑膜材
合成橡胶（如丁腈橡胶，氯丁橡胶）韧性好，对阳光、臭氧、热老化稳定，具有突出的耐磨损性、耐化学性和阻燃性，可达到半透明状态，但由于容易发黄，故一般用于深色涂层。
4膨化PTFE建筑膜材

由膨化PTFE纤维织成的基布两面贴上氟树脂薄膜即得膨化PTFE建筑膜材。由于它的造价太高，一般的建筑考虑到成本和性能两方面，很少选用这种膜材，目前国外的生产厂家也不多。
5 ETFE建筑膜材
由ETFE（乙烯-四氟乙烯共聚物）生料直接制成。ETFE不仅具有优良的抗冲击性能、电性能、热稳定性和耐化学腐蚀性，而且机械强度高，加工性能好。近年来，ETFE膜材的应用在很多方面可以取代其他产品而表现出强大的优势和市场前景。这种膜材透光性特别好，号称“软玻璃”，质量轻，只有同等大小玻璃的1%；韧性好、抗拉强度高、不易被撕裂，延展性大于400%；耐候性和耐化学腐蚀性强，熔融温度高达200℃；可有效的利用自然光，节约能源；良好的声学性能。自清洁功能使表面不易沾污，且雨水冲刷即可带走沾污的少量污物，清洁周期大约为5年。另外，ETFE膜可在现成预制成薄膜气泡，方便施工和维修。ETFE也有不足，如外界环境容易损坏材料而造成漏气，维护费用高等，但是随着大型体育馆、游客场所、候机大厅等的建设，ETFE更突显自己的优势。目前生产这种膜材的公司很少，只有ASAHIGLASS（AGC）、日本旭硝子、德国科威尔等少数几家公司可以提供ETFE膜材，这种膜材的研发和应用在国外发达国家也不过十几年的历史。
　　刚刚竣工的北京奥运会场馆“鸟巢”和“水立方”膜结构采用ETFE膜材，是目前国内最大的ETFE膜材结构建筑，膜材采用进口产品。“鸟巢”采用双层膜结构，外层用ETFE防雨雪防紫外线，内层用PTFE达到保温、防结露、隔音和光效的目的。“水立方”采用双层ETFE充气膜结构，共1437块气枕，每一块都好像一个“水泡泡”，气枕可以通过控制充气量的多少，对遮光度和透光性进行调节，有效地利用自然光，节省能源，并且具有良好的保温隔热、消除回声，为运动员和观众提供温馨，安逸的环境。
目前国内膜结构发展振奋人心，随着一些大型体育馆、候机大厅等建设以及2010年上海世博会和广州亚运会等国际盛会的举办，为我国膜结构的发展带来了机遇和挑战。尤其在膜材方面，我国起步晚，技术水平低，大部分膜材还主要依靠进口。PTFE、PVC和表面改性的PVC、ETFE等膜材是市
场的主流，应用比较广泛。我国已有PTFE膜材的自主知识产权，性能也基本达到国外同类产品的要求。很多公司、科研单位以及高校都在进行PVC表面涂层材料的研究，如PVDF、纳米TiO2表涂剂等的研究已初见成效，另外在表面防污自洁处理方面的研究如仿生荷叶构筑微粗糙表面也开始起步。在引进世界一流的生产设备和工艺技术的同时，加紧消化吸收并改进创新，尽快开发适合我国市场需求的膜材表面处理技术，对提升我国整个产业用纺织品产品档次和市场竞争力都具有重要意义。
按结构分类
1索膜结构
是用高强度柔性薄膜材料经受其它材料的拉压作用而形成的稳定曲面，能承受一定外荷载的空间结构形式。其造型自由、轻巧、柔美，充满力量感，节能、使用安全等优点，因而使它在世界各地受到广泛应用,
　　膜结构建筑作为新的建筑形式于本世纪五十年代在国际上开始出现，至今已有四十多年的历史，特别是到了七十年代以后膜结构的应用得到了迅速发展。膜结构的出现为建筑师们提供了超出传统建筑模式以外的新选择。 膜结构一改传统建筑材料而使用膜材，其重量只是传统建筑的三十分之一。而且膜结构可以从根本上克服传统结构在大跨度（无支撑）建筑上实现时所遇到的困难，可创造巨大的无遮挡的可视空间。其造型自由轻巧、阻燃、制作简易、安装快捷、节能、易于、使用安全等优点，因而使它在世界各地受到广泛应用。另外值得一提的是，在阳光的照射下，由膜覆盖的建筑物内部充满自然漫射光，无强反差的着光面与阴影的区分，室内的空间视觉环境开阔和谐。夜晚，建筑物内的灯光透过屋盖的膜照亮夜空，建筑物的体型显现出梦幻般的效果。这种结构形式特别适用于大型体育场馆、入口廊道、小品、公众休闲娱乐广场、展览会场、购物中心等领域。
2共同构成机构体系
在阳光的照射下，由膜覆盖的建筑物内部充满自然漫射光，无强反差的着光面与阴影的区分，室内的空间视觉环境开阔和谐。夜晚，建筑物内的灯光透过屋盖的膜照亮夜空，建筑物的体型显现出梦幻般的效果。张拉膜结构特别适合用来建造城市标志性建筑的屋顶，如体育与娱乐性场馆，需
有广告效应的商场、餐厅等。城市的交通枢纽是城市命脉的关键性建筑，使用功能要求建筑物各组成单元的标志明确。因而近来年，这类建筑越来越多采用膜结构。建筑膜材料的使用寿命为 25 年以上。在使用期间，在雪或风荷载作用下均能保持材料的力学形态稳定不变。建成于 1973 年的美国加州 La Verne　

大学的学生活动中心是已有 23 年历史的张拉膜结构建筑．跟踪测试与材料的加载与加速
　　气候变化的试验，证明它的膜材料的力学性能与化学稳定性指标下降了 20 ％至 30 ％，　
　　但仍可正常使用。膜的表层光滑，具有弹性，大气中的灰尘、化学物质的微粒极难附着与
　　渗透，经雨水的冲刷建筑膜可恢复其原有的清洁面层与透光性。
3张拉膜结构 (Tesioned Membrane Structure)
是依靠膜自身的张拉应力与支撑杆和拉索
张拉式膜结构 张拉整体结构（ Tensegrity ）是由一组连续的拉杆和连续的或不连续的压杆组合而成的自应力、自支撑的状杆系结构，其中“不连续的压杆”的含义是压杆的端部互不接触，即一个节点上只连接一个压杆。 Tensegrity 是美国建师 R.B.Fuller 首先提出的一种结构思想，他认为宇宙的运行就是按照张拉整体的原理进行的，即万有引力是一个平衡的张网，各个星球是这个网中的一个个 孤立点。这种结构体系中的索网就相当于宇宙中的万有引力，独立的受压杆件 相当于宇宙中的星球 20 世纪 60 年代随着现代柔性建筑材料的发展，建筑师们从帐篷着一最古老的简单建筑 结构出发，构造出了魔般的形式——膜结构。它可以构成单曲面，多曲面等
不同建筑结构形式，满足了建筑师们对建筑与美学高度统一的要求。 柔性材料具有透光和防紫外线功能，在一些室外建筑和环境小品中得到广泛的应用。正是由于这一特征，夜间的灯光设计使膜结构具有鲜明的环境标志特征。 优美造型的膜材，不锈钢配件和紧固件加上设计轻巧合理，表面处理严格的钢结构支撑，塑造出形式美观，设计合理的膜结构，在当今世界范围内的建筑环境设计中占有举足轻重的地位。
张拉膜结构介绍
　　张拉[font color=#000080]膜结构又称为索膜结构、张拉膜、张力膜亦或是空间膜，是一种建筑与结构完美结合的结构体系，其造型自由、轻巧、柔美，充满力量感，阻燃、制作简易、安装快捷、节能、易于、使用安全等优点。[/font]
　　[font style="COLOR: #000080"] 膜结构又称为索膜结构、张拉膜、张力膜亦或是空间膜。它是一种建筑与结构完美结合的结构体系。它是用高强度柔性薄膜材料与支撑体系相结合形成具有一定刚度的稳定曲面，能承受一定外荷载的空间结构形式。其造型自由、轻巧、柔美，充满力量感，阻燃、制作简易、安装快捷、节能、易于、使用安全等优点，因而使它在世界各地受到广泛应用。[/font]
　　[font style="COLOR: #000080"] 膜结构建筑作为新的建筑形式于本世纪五十年代在国际上开始出现，至今已有四十多年的历史，特别是到了七十年代以后，膜结构的应用得到了迅速发展。膜结构的出现为建筑师们提供了超出传统建筑模式以外的新选择。[/font]
　　[font style="COLOR: #000080"] 膜结构一改传统建筑材料而使用膜材，其重量只是传统建筑的三十分之一。而且膜结构可以从根本上克服传统结构在大跨度（无支撑）建筑上实现时所遇到的困难，可创造巨大的无遮挡的可视空间。其造型自由轻巧、阻燃、制作简易、安装快捷、节能、易于、使用安全等优点，因而使它在世界各地受到广泛应用。另外值得一提的是，在阳光的照射下，由膜覆盖的建筑物内部充满自然漫射光，无强反差的着光面与阴影的区分，室内的空间视觉环境开阔和谐。夜晚，建筑物内的灯光透过屋盖的膜照亮夜空，建筑物的体型显现出梦幻般的效果。
这种结构形式特别适用于大型体育场馆、入口廊道、小品、公众休闲娱乐广场、展览会场、购物中心等领域。[/font]
　　[font style="COLOR: #000080"] 膜材料是指以聚酯纤维基布或PVDF、PVF、PTFE等不同的表面涂层，配以优质的PVC组成的具有稳定的形状, 并可承受一定载荷的建筑纺织品。它的寿命因不同的表面涂层而异，一般可达成12—50年。[/font]
　　[font style="COLOR: #000080"][/font]
　　[font style="COLOR: #000080"][/font]
　　[font style="COLOR: #000080"]
张拉膜概念性的设计
　　[/font][font style="COLOR: #000080"][font color=#000000]一种新的结构形式出现,必然遵循一定的理论规律,也就是首先是概念性的设计,初步的规划.整体的划分,形成块,再具体到细部.[/font]
　　一、从结构方式上大致可分为骨架式、张拉式、充气式膜结构3种形式
　　1.骨架式膜结构（Frame Supported Structure）
　　以钢构或是集成材构成的屋顶骨架后，在其上方张拉膜材的构造形 式，下部支撑结构安定性高，因屋顶造型比较单纯，开口部不易受限制， 且经济效益高等特点，广泛适用于任何大，小规模的空间。
　　2.张拉式膜结构（Tension Suspension Structure）
　　以膜材、钢索及支柱构成，利用钢索与支柱在膜材中导入张力以达安 定的形式。除了可实践具创意，创新且美观的造型外，也是最能展现膜结 构精神的构造形式。 近年来，大型跨距空间也多采用以钢索与压缩材构成 钢索网来支撑上部膜材的形式。因施工精度要求高，结构性能强，且具丰 富的表现力，所以造价略高于骨架式膜结构。
　　3.充气式膜结构（Pneumatic Structure）
　　充气式膜结构是将膜材固定于屋顶结构周边，利用送风系统让室内气 压上升到一定压力后，使屋顶内外产生压力差，以抵抗外力，因利用气压 来支撑，及钢索作为辅助材，无需任何梁，柱支撑，可得更大的空间，施工 快
捷，经济效益高，但需维持进行24小时送风机运转，在持续运行及机器 维护费用的成本上较高。
　　二、膜材料用于膜结构建筑中的膜材是一种具有强度，柔韧性好的薄膜材料，是由纤维编织成织物基材，在其基材两面以树脂为涂层材所加工固定而成的材料，中心的织物基材分为聚酯纤维及玻璃纤维，而作为涂层材使用的树脂有聚氯乙烯树脂（PVC），硅酮（silicon）及聚四氟乙烯树脂（PTFE），在力学上织物基材及涂层材分别具有影响下列的功能性质。
　　织物基材——抗拉强度，抗撕裂强度，耐热性，耐久性，防火性。
　　涂 层 材——耐候性，防污性，加工性，耐水性，耐品，透光性。
依涂层材不同大致可分为PVC膜与PTEF膜
膜材的正确选定用于建筑膜结构的膜材，依涂层材不同大致可分为PVC膜与PTEF膜，膜材的正确选定应考虑其建筑的规模大小、用途、形式，使用年限及预算等综合因素后决定。
PVC膜（PVC-Coated Polyester）
　　PVC膜材在材料及加工上都比PTFE膜便宜，且具有材质柔软，易施工的优点。但在强度、耐用年限、防火性等性能上较PTFE膜差。PVC膜材是由聚脂纤维织物加上PVC涂层（聚氯乙烯）而成，一般建筑用的膜材，是在PVC涂层材的表面处理上，涂以数micron厚的压克力树脂（acrylic），以改善防污性。但是，经过数年之后就会变色、污损、劣化。一般PVC膜的耐用年限，依使用环境不同在5~8年。为了改善PVC膜材的耐侯性，近年来已研发出以氟素系树脂于PVC涂层材的表面处理上做涂层，以改善其耐侯性及防污性的膜材。
　　PVDF PVDF是二氟化树脂（Polyvinylidene Fluoride）的略称，在PVC膜表面处理上加以PVDF树脂涂层的材料称为PVDF膜。PVDF膜与一般的PVC膜比较，耐用年限改善至7~10年左右。
　　PVF PVF是一氟化树脂（Polyvinyl Fluoride）的略称。PVF膜材是在PVC膜的表面处理上以PVF树脂做薄膜状薄片（laminate）加工，比PVDF膜的耐久性更佳，更具有防沾污的优点。但因为加工性、施工性与防火性都不佳，所以使用用途受到限制。

PTFE膜（PTFE Coated Fiberglass）
　　PTFE膜是在超细玻璃纤维织物上，涂以聚四氟乙烯树脂而成的材料。PTFE膜最大的特微就是耐久性、防火性与防污性高。但PTFE膜与PVC膜比较，材料费与加工费高，且柔软性低，在施工上为避免玻璃纤维被折断，须有专用治工具与施工技术。
　　耐久性：涂层材的PTFE对酸、硷等化学物质及紫外线非常安定，不易发生变色或破裂。玻璃纤维在经长期使用后，不会引起强　度劣化或张力减低。膜材颜色一般为白色、透光率高，耐久性在25年以上。
　　防污性：因涂层材为聚四氟乙烯树脂，表面摩擦系数低，所以不易污染，可藉由雨水洗净。
　　防火性：PTFE膜符合近所有国家的防火材料试验合格的特性，可替代其它的屋顶材料做同等的使用用途。
四、工程应用体育设施—体育场馆、健身中心等交通设施—机场、火车站、公交车站、高速公路收费站、加油站等文化设施—展览/会议中心、剧场、博物馆、动物园、水族馆等景观设施—建筑入口、泳池小品、小区长廊、户外广场、公园小品、标识性建筑等商业设施—购物中心、餐厅、步行街等工业设施—工厂、仓库、污水处理中心、物流中心、温室等。
张拉膜结构的基本组成单元通常有：膜材、索与支承结构（桅杆、拱或其他刚性构件）。
　　膜材一种新兴的建筑材料，已被公认为是继砖、石、混凝土、钢和木材之后的“第六种建筑材料”。膜材本身不能受压也不能抗弯，所以要使膜结构正常工作就必须引入适当的预张力。此外，要保证膜结构正常工作的另一个重要条件就是要形成互反曲面。传统结构为了减小结构的变形就必须增加结构的抗力；而膜结构是通过改变形状来分散荷载，从而获得最小内力增长的。当膜结构在平衡位置附近出现变形时，可产生两种回复力：一个是由几何变形引起的；另一个是由材料应变引起的。通常几何刚度要比弹性刚度大得多，所以要使每一个膜片具有良好的刚度，就应尽量形成负高斯曲面，即沿对角方向分别形成“高点”和“低点”。“高点”通常
是由桅杆来提供的，也许是由于这个原因，有些文献上也把张拉膜结构叫做悬挂膜结构（suspension membrane）。
　　索作为膜材的弹性边界，将膜材划分为一系列膜片，从而减小了膜材的自由支承长度，使薄膜表面更易形成较大的曲率。有文献指出，膜材的自由支承长度不宜超过15米，且单片膜的覆盖面积不宜大于500平米。此外，索的另一个重要作用就是对桅杆等支承结构提供附加支撑，从而保证不会因膜材的破损而造成支承结构的倒塌。
　　膜结构设计主要包括以下内容：
　　1，初始态分析：确保生成形状稳定、应力分布均匀的三维平衡曲面，并能够抵抗各种可能的荷载工况；这是一个反复修正的过程。
　　2，荷载态分析：张拉膜结构自身重量很轻，仅为钢结构的1／5，混凝土结构的1／40；因此膜结构对地震力有良好的适应性，而对风的作用较为敏感。此外还要考虑雪荷载和活荷载的作用。由于目前观测资料尚少，故对膜结构的设计通常采用安全系数法。
　　3，主要结构构件尺寸的确定，及对支承结构的有限元分析。当支承结构的设计方法与膜结构不同时，应注意不同设计方法间的系数转换。
　　4，连接设计：包括螺栓、焊缝和次要构件尺寸。
　　5，剪裁设计：这一过程应具备必要的试验数据，包括所选用膜材的杨氏模量和剪裁补偿值（应通过双轴拉伸试验确定）。
　　膜结构在方案阶段需要考虑的问题有：
　　1，预张力的大小及张拉方式；
　　2，根据控制荷载来确定膜片的大小和索的布置方式；
　　3，考虑膜面及其固定件的形状以避免积水（雪）；
　　4，关键节点的设计，以避免应力集中；
　　5，考虑膜材的运输和吊装；
　　6，耐久性与防火考虑。
　　在膜结构设计阶段所要考虑的要点有：
　　1，保证膜面有足够的曲率，以获得较大的刚度和美学效果；
　　2，细化支承结构，以充分表达透明的空间和轻巧的形状；

　　3，简化膜与支承结构间的连接节点，降低现场施工量。

2、场馆看台及娱乐空间
　　近年来，随着建筑空间观念的日益深化以及科学手段的不断提高，“回归自然”、“沐　

浴自然之温馨”已是现代建筑环境学发展的主流。室内外的视线越来越模糊，出现了许　
　　多亦内亦外、相互渗透的不定空间，如：大厅装饰、天井、四季厅、动植物园、公园广
　　场、观景台、舞台、体育场馆、体育看台、文化娱乐场所等。由于膜材的光透性，白天
　　阳光可以透过膜材形成慢射光，使膜覆盖空间内达到和室外几乎一样的自然效果，因此
　　膜结构能创造出与自然环境相媲美的空间形式。
　　• 标志性小品
　　一个城市的中心区反映一个城市的地理风貌和民族风情，同时，也是一个城市文化发展程度的标志。而景观设计要求其具有广泛的可读性、雅俗共赏，既有超凡脱俗的艺术价值，又能使大众喜闻乐见与大众息息相通。膜结构以其轻盈飘逸的造型、柔美并带有力量的曲
　　线和大跨度和大空间的鲜明个性和标识性，应用于城市小品设计中。

　• 绿色漫步道
　　近年来，在人口密集的大城市，在居住区周边配置绿色空间并有人行步道。居民可以在不
　　受车辆的影响下，在居住区附近的街心地带轻松愉快地散步、休憩，而感到十分惬意。在
　　绿色空间中构造一座膜小品或者走廊、亭台水榭、休憩遮阳伞等，不仅生动地美化了环境
　　（如同广阔绿洲中的点点白帆），又有很强的功能性（人们可以在行走之暇小憩一会儿）
　　，而且增加了空间的参差感。
　　• 商业街
　　商业街在城市中占有相当大的比重。商业街的建筑与环境是城市文明的窗口，代表着物质　

文明和精神文明的水平，同时，也是景观环境的重要组成部分。膜结构轻巧别致极具现代
　　化风格，且表现形式多样易于安装移动，在商业街设计中得以广用。
　　• 建筑入口及膜建筑屋顶

　　建筑入口使城市公共空间与建筑空间相邻的界面，成为城市空间的组成部分。它是人们视
　　觉最先接触的部分，因此，除了功能以外，还应有很强的标识性，并能体现建筑的个性，
　　是建筑环境和城市景观的重要组成部分。由于膜结构自然的曲线美是其他结构类型无法比
　　拟的，故成为近来建筑入口及屋顶经常采用的形式。
　　• 步行街
　　利用膜结构轻巧，别致的造型建造各种半封闭，全封闭的不行空间，使其形成全天候的建　

筑空间，提供防风雨，防日晒等人工环境，并有较好的广告标识效果，因此是步行街改造
　　和新建的绝佳选择。
　　• 停车场
　　随着都市现代化步伐的加快 , 汽车成为任何一个都市不可缺少的交通工具。我国由于汽车　
　　工业高速发展，城市的汽车拥有量成倍上升，但城市建设规划没能尽快适应这一发展的要
　　求，常常是车无停放之地。所以在建设群规划时就应充分考虑停车场的问题，把停车场的
　　建设和规划当成现代城市建设规划的重要组成部分，变得越来越重要。同样，膜结构在停
　　车场建设中也以其优美的造型和实在的功能担当重要角色。
　　• 高速公路收费站

　　在城市的入口处，设计拥有自己城市鲜明特色和文化韵味的建筑形式乃是每个城市发展的首选之作，而张拉膜以自己多变的特性，柔美的造型以及夜晚配合彩灯的照射所显示出特有的柔和的氛围更让过往着记忆深刻，同时极具现代感张拉膜又展现了一个城市的发展理　

念和思路。
3、膜结构工程应用
　　用于膜结构建筑中的膜材是一种具有强度，柔韧性好的薄膜材料，是由纤维编织成织物基
　　材，在其基材两面以树脂为涂层材所加工固定而成的材料，中心的织物基材分为聚酯维
　　及玻璃纤维，而作为涂层材使用的树脂有聚氯乙烯树脂（PVC）,硅酮(silicon)及聚四氟乙
　　烯树脂（PTFE），在力学上织物基材及涂层材分别具有影响下列的功能性质。 织物基材——抗拉强度，抗撕裂强度，耐热性，耐久性，防火性。涂 层 材——耐候性，防污性，

加工性，耐水性，耐品，透光性。
　膜结构发展方向

　　膜结构是建筑结构中最新发展起来的一种形式，它以性能优良的织物为材料，或是向膜内充气，由空气压力支撑膜面，或是利用柔性钢索或刚性支撑结构将面绷紧，从而形成具有一定刚度、能够覆盖大跨度空间的结构体系。自从1970年代以来， 膜结构在国外已逐渐　应用于体育建筑、商场、展览中心、交通服务设施等大跨度建筑中。 膜结构已成为结构　设计选型中的一个主要方案。成为化纤纺织品应用的一个重要领域。近年来在中国建筑 结构中也有长足的进展。
　　大阪万国博览会中的美国馆采用了气承式空气 膜结构。这个拟椭圆形、轴线尺寸为 140m×83.5m的展览馆是世界上第一个大跨度的 膜结构，而且是首次采用了聚氯乙烯(PVC)涂层的玻璃纤维织物。作为一种真正的现代工程结构，大阪万国博览会的展览馆标志着膜结构时代的开始。自此以后， 膜结构在世界范围内得到了迅猛的发展。从跨度来说,美国庞提亚克的"银色穹顶"气承式空气 膜结构的平面有234.9m×183m,开始采用聚四氟乙烯(PTFE)涂层的玻璃纤维织物，类似的大型体育馆在北美就建了九座。从面积来说,沙特阿拉伯吉大机场候机大厅的悬挂膜结构占地42万m2。作为 膜结构一种新形式，索穹顶于1988年首先用在汉城奥运会的体操馆与击剑馆，其后又在一些体育建筑中得到推广。千年穹顶以其独特的膜结构，显示了当今建筑技术与材料科学的发展水平。
发展中的中国膜结构
　　中国现代空间结构的发展受到了西方国家先进技术的影响。近几年来，在 膜结构应用上显示了活跃的趋势。虽然一开始工程规模不大，但已逐渐扩展到更大的面积和跨度。所采用的技术与材料在某种程度上还要依靠国外，但预计会有更多的工程依靠自己的力量来完成。 在过去十年中，中国的许多城市都在筹划建设新的体育设施。由于其重量很轻的优点， 膜结构往往被采用。体育建筑可以说是 膜结构在中国应用的突破口。1997年之前，只建造了少量的小型与中型的 膜结构，同年在上海举行的第七届全国运动会， 膜结构被用在主体育场的看台挑篷，总面积达36100m2。这是中国第一次将膜材制成的屋顶用在大面积的永久性建筑上，具有深远的影响。当时涂PTFE的玻璃纤维膜材和工程安装还借助于国外的力量。在上海体育场
成功的建成后，虽然它的价格仍高于传统的结构，又出现了一些膜结构屋顶的体育场。 颐中体育场坐落在山东省的滨海城市青岛，这是中国第一个靠自己力量设计与施工的大型膜结构体育场，外包尺寸为266m×180m，可容纳6万观众。悬挑40m的屋盖是一个包括膜、索和钢支承结构的典型张拉体系，整个屋盖由70个锥形索膜单元组成，总面积为30000m2。 环顾整个中国大地，新的体育中心正在一个接一个的规划， 膜结构成为覆盖主体育场的优选，估计已有十多个体育场采用。在大城市中有上海(虹口区足球场)、武汉、郑州和广州，在中小城市有烟台、威海和芜湖。另一个适宜采用 膜结构的对象是室内体育馆，在中国还刚开始。在华北的秦皇岛体育馆是第一个采用双层膜的工程，其平面呈椭圆形，长短轴各为112m与98m。最近的一个实例是成都的水上乐园。这个有20000m2的大型建筑用来作为死海漂浮运动。一系列拱形钢桁架跨越115m，上覆以PVC聚酯织物。
　　膜结构曾被用于覆盖一些室内或室外的演出设施。大部分是由钢框架支承的张拉膜结构。建成的实例有：长沙世界之窗剧场(3500m2)、深圳欢乐谷中心表演场(5800m2)、广州海洋世界海豚馆（2840m2）和天津泰丰风雨剧场(1000m2)等。世界之窗剧场建成于1998年，是早期采用PVC覆面膜材的工程之一。
　　由于图内和国际上交流的扩展，需要许多新型的会议与展览建筑。1999年在深圳召开了中国高新技术成果交易会，有两个面积为2400m2的馆采用了膜屋盖，显示了其轻质与透光的突出优点。在海南省的小镇博鳌，由于有全世界重要人物参加的一系列高层会议在此举行而闻名。主会场即采用了膜结构，施工工期十分紧迫，4000m2的膜屋盖在40天内完工。在广西壮族自治区首府南宁建造了国际会议展览中心。一个以膜材覆盖的钢穹顶位于多功能大厅上空成为整个建筑物的焦点。钢结构内外两边采用双层的PTFE玻璃纤维织物覆盖。
　　膜结构还可用来覆盖各种不同的小型建筑，如加油站、收费站、服务中心、大门入口以及遮阳设施等。虽然每个工程的面积只有几百平方米，但工程的数量很多，把全国的工程加起来，膜的数量就很可观了。
　　中国膜材十年仍未突破

　　膜结构只有在材料问题得到解决之后才得以大量推广应用，因此关键问题是要提供满足功能要求、耐久性好与经济的膜材。用于膜结构有二种主要建筑织物，即涂敷聚四氟乙烯（PTFE）的玻璃纤维织物和涂敷聚乙烯（PVC）的聚酯织物。PTFE玻璃纤维织物具有强度高、半透明、耐火不燃以及自洁性好等优点。虽然材料的保证年限是25年，但按照实际使用的经验，其期望的使用寿命将会更长。玻璃纤维膜材的唯一缺点是价格较贵。PVC聚酯织物与玻璃纤维织物相比，其强度等性能稍差，使用年限也较短，但价格却很便宜，大约在1/5左右。加了改进其性能可在涂层外再加一层面层，聚偏氟乙烯（PVF）或聚偏二氟乙烯（PVDF）。这种面层能保护织物抵抗紫外线的侵蚀，并改进其自洁性。
　　目前国内有好多厂家都能生产有PVC涂层聚酯织物，但其性能尚未能完全达到建筑织物的要求，作为建筑用的永久性材料尚需进一步提高。据悉最近有些公司正在试制有PVDF面层的聚酯织物和PTFE玻璃纤维织物，外观与性能都大有改进。
　　2007年4月在广西北海东南亚商贸中心成功中标了商场中庭膜结构（PTFE）工程。投影面积1100平方，由九条悬挑桁架，十四条连桁架组成。此工程在广州白云机场大厅膜结构（PTFE）工程之后，国家鸟巢膜结构（PTFE）工程之前。标志公司在行业市场打开了一个新的创举，技术力量的强硬、优质的施工管理，象征着我司就象出鞘的利剑，闪闪发光。使得同行无不伸出大拇指。
　　广西陆川县金穗桥膜结构 563m2
　　广西陆川九洲江市政公园舞台膜结构 168 m2
　　河南郑州市新体育馆篮球馆膜结构 1235m2
　　湖北鄂州程潮铁矿环境整治工程膜结构 2360m2
　　深圳大梅沙梅沙湾大堂入口膜结构 158㎡
　　佛山南海罗村文化广场膜结构 489㎡
　　东莞市金月湾商务酒店膜结构 296㎡
　　玉林国际会展中心膜结构 760㎡
　　深圳花园格兰云天大酒店游泳张拉膜 112㎡

　　近一段时间来,国外媒体表现出了对中国建筑设计前所未有的关注。2005年12月23日的美国《商业周刊》评选出了中国十大新建筑奇迹,包括北京奥体主会场、国家游泳中心、北京首都国际机场、上海世界金融中心、国家大剧院、中央电视台、上海崇明东滩生态城、当代MOMA、长城脚下的公社、东海大桥(上海)。其中地处北京的建筑就有七家之多。“中国正逐步成为当今最具有创意性建筑和工程设计的舞台。”中国建筑事业的发展,正在为今日最顶尖建筑及工艺技术创造一个舞台。报道首先分析了中国新建筑崛起的经济原因和外部环境。文章说,当全球瞩目北京2008年奥运会时,不单是世界上最快以及最具实力的运动员们正在为争取最高荣誉而加紧努力,新一代的创新建筑也正在北京的土地上拔地而起。由于蒸蒸日上的经济的强大支持,世界上最大的航空港、有节能环保的建筑及世界上最高的室外观光台等将很快一一落户中国。文章列举评选结果说,2008年以前完工的国家游泳中心(水立方)、国家体育场(鸟巢)、国家大剧院等中国公众十分熟悉的知名场馆更理所当然地进入了“十大”之列。从对它们的评价与介绍中可以看到评选者对追求环保、自然的推崇。比如被称为“水立方”的国家游泳中心,是节能环保型的建筑。游泳池内的水将由太阳能加热,泳池的双重过滤装置可实现水的再利用,就连多余的雨水也将被收集和储存在地下的水池中。复杂的工程系统和弯曲的钢结构使得外部结构像一个泡沫,这种独特的结构设计使得“水立方”几乎经得起任何地震的袭击。文章介绍“鸟巢”时写道,为让北京奥运会主会场这个有着91000个座位的、可能是至今最大的环保型体育场获得自然通风,建筑师从自然中获得了灵感,独创了一个未完全密封,但同样能为观众和运动员遮风挡雨的外壳。体育场的外观犹如一个由枝条编织而成的鸟巢;而其内部,从休息室到饭店,每一个分开的空间都是一个独立的单元,从而使自然空气的流通成为可能。文章指出,作为全国最具流行色彩的城市,北京吸引了很多知名建筑大师成就事业。入选的北京“长城脚下的公社”,是由12名亚洲杰出建筑师设计建造的当代建筑艺术作品。北京“当代MOMA”的设计表明了环保创新技术在住宅中应用和它所代表的建筑发展新趋势,堪称大型可持续发展住宅建筑的典范。它采用世界上最大的地源热泵系统,将用来帮助这个由第20层的咖
啡馆、干洗店等系列服务设施连接起来的8幢建筑组成的小区，采用最为节能的方式保持恒湿恒温,这是这座建筑的一大亮点。住宅单元还有一大亮点,就是可再利用废水,将厨房和洗脸盆的废水过滤,卫生间循环利用。
　　（一）、前言
　　为了迎接新世纪的来临，人们试图采用各种方式表示庆贺，建造一座建筑物不但以其形体引人注目，而且将作为标志性建筑而长久地存在。在全世界众多的纪念性建筑中，英国所建造的千年穹顶（Millennium Dome）尤为突出。当2000年子夜的钟声敲响时,在伦敦泰晤士河畔五彩缤纷焰火的照耀下，千年穹顶以它银白色的圆顶迎接新的千禧年。这座直径 320m、以 12根高山100m的桅杆所支承的圆球形屋顶采用了张力膜结构。正是这座穹顶集中体现了20世纪建筑技术的精华，用它来迎接新世纪，的确是再恰当不过了。
　　虽然人们喜欢从最广泛的意义出发，把铁木构架和帆布建成的大棚,甚至以枝条和兽皮搭成的帐篷都纳入膜结构的范围,但从严格的结构受力的定义来说,膜结构始于1970年日本大阪博览会上一座气承式膜结构的美国馆。当初这不过是临时性的展览建筑，但30年来膜结构却经历了巨大的变化。
　　从膜结构的跨度来看，近似椭圆形的美国馆，两个方向的跨度针别为 140m和 83.5m。以后东京后乐园的气承式膜结构，最大跨度达201m。而美国亚特兰大的佐治亚穹顶，以椭圆形的屋顶覆盖了 240mxl92m的索膜结构。从当前的技术和材料条件看，完全有可能用膜结构来修建 1000m的大跨度建筑。从所覆盖的面积来看，1981年沙特阿拉伯吉大机场候机大厅的伞形悬挂膜结构的占地42万m2，已令人叹为观止。而如今在沙特阿拉伯的米拿，为了庇护来往的朝圣者，正在分三期建设与吉大机场类似的膜结构，总面积在100万m2以上，堪称 帐篷之城。
　　膜结构作为一种现代化的工程结构，显示了当今建筑技术与科学的发展水平，也具有巨大的发展潜力，在新的世纪中，膜结构必将在建筑结构中占有重要的地位。
　　（二）、不定的形状与形状的确定

　　膜结构的突出特点之一就是它形状的多样性，曲面存在着无限的可能性。对于气承式空气膜结构来说，充气之后的曲面主要是圆球面或圆柱面，可能没有太多的选择余地。而对于以索或骨架支承的膜结构，其曲面就可以随着建筑师的想象力而任意变化。
　　膜结构形状的千变万化突出地表现在历年各国举行的博览会上。在这些博览会上，大大小小的展览馆，无不以新颖奇特的造型来吸引观众，而膜结构就能用来达到这样的目的。例如1985年在日本茨城县举行的国际科学技术博览会，入口就是以五颜六色的膜材构成的拱形大门。在众多的展览馆中膜结构尤为夺目，象火鸟馆以钢梁与索组成的骨架支承扁平的凹凸屋面。美国馆以高耸的桅杆悬挂银白色的屋面。电力馆以中央塔架悬吊25个尖顶帐篷，夜晚通过灯光的反射宛如燃烧的火焰。其他象在候车亭、电话亭、走廊、厕所上也都出现了用膜材构成形式各异的建筑小品，蔚为大观。
　　就形状而言，对建筑师说来是至关重要的。采用一般结构的建筑物，其形状往往是先由
