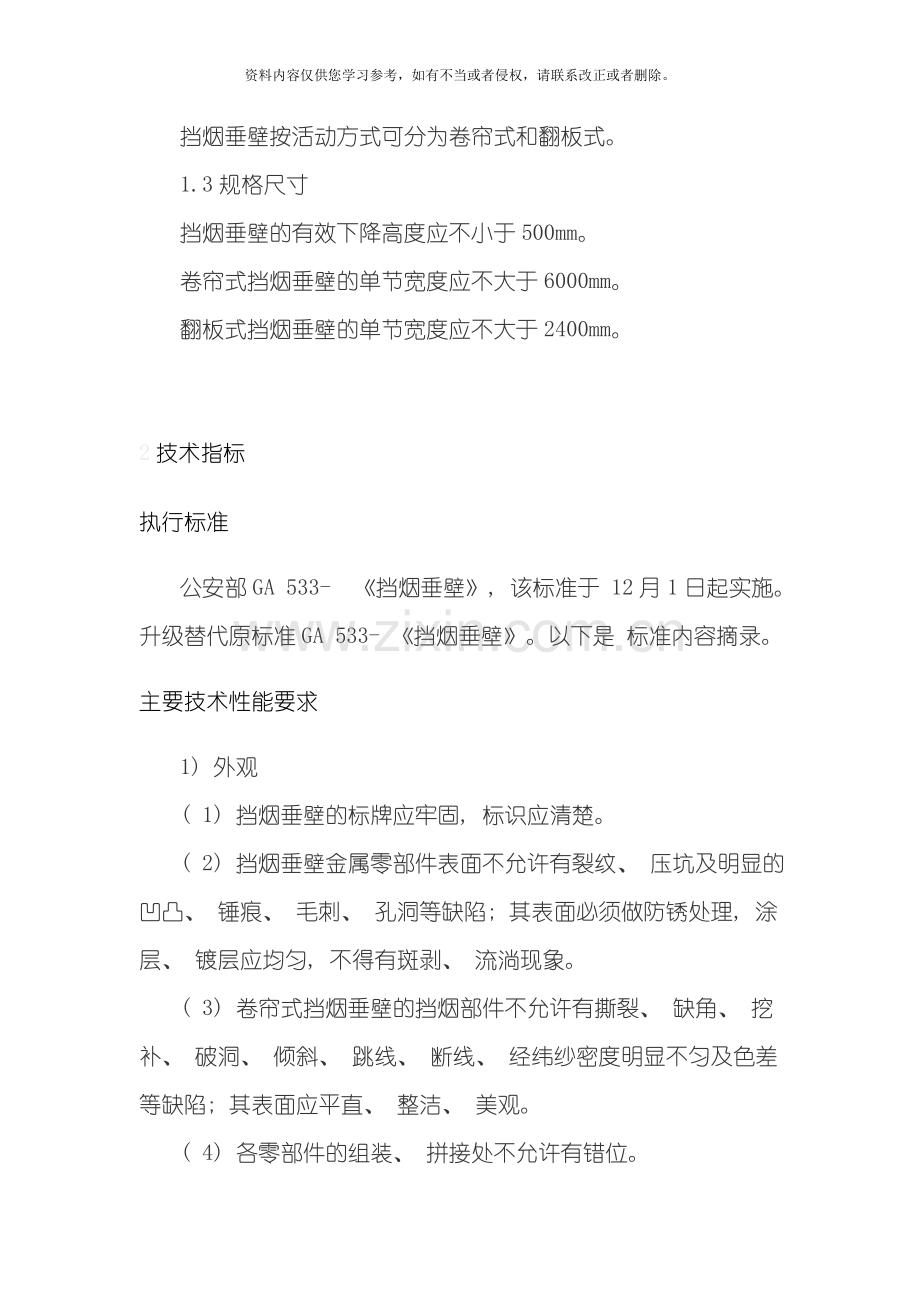

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。GA-533- 档烟垂壁验收规范挡烟垂壁用不燃烧材料制成, 从顶棚下垂不小于500 mm的固定或活动的挡烟设施。活动挡烟垂壁系指火灾时因感温、 感烟或其它控制设备的作 用, 自动下垂的挡烟垂壁。 主要用于高层或超高层大型商场、 写字楼以及仓库等场合, 能有效阻挡烟雾在建筑顶棚下横向流动, 以利提高在防烟分区内的排烟效果, 对保障人民生命财产安全起到积极作用。目 录1概述2技术指标1. 2.1执行标准2. 2.2主要技术性能要求3安装验收标准1概述1.1定义安装在吊顶或楼板下或隐藏在吊顶内, 火灾时能够阻止烟和热气体水平流动的垂直分隔物。1.2分类挡烟垂壁按活动方式可分为卷帘式和翻板式。1.3规格尺寸挡烟垂壁的有效下降高度应不小于500mm。卷帘式挡烟垂壁的单节宽度应不大于6000mm。翻板式挡烟垂壁的单节宽度应不大于2400mm。2技术指标执行标准公安部GA 533- 挡烟垂壁, 该标准于 12月1日起实施。升级替代原标准GA 533- 挡烟垂壁。以下是 标准内容摘录。主要技术性能要求1) 外观( 1) 挡烟垂壁的标牌应牢固, 标识应清楚。( 2) 挡烟垂壁金属零部件表面不允许有裂纹、 压坑及明显的凹凸、 锤痕、 毛刺、 孔洞等缺陷; 其表面必须做防锈处理, 涂层、 镀层应均匀, 不得有斑剥、 流淌现象。( 3) 卷帘式挡烟垂壁的挡烟部件不允许有撕裂、 缺角、 挖补、 破洞、 倾斜、 跳线、 断线、 经纬纱密度明显不匀及色差等缺陷; 其表面应平直、 整洁、 美观。( 4) 各零部件的组装、 拼接处不允许有错位。2) 材料及零部件( 1) 挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。( 2) 挡烟垂壁所用的电机及控制箱( 含按钮盒) 应是经国家检测机构检验合格的产品。( 3) 挡烟垂壁挡烟部件在( 20015) 、 ( 255) Pa差压时的漏烟量应不大于25m/(mh)。( 4) 卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时, 其搭接宽度应不小于20mm。( 5) 单节挡烟垂壁的宽度不能满足防烟分区要求时, 可用多节垂壁以搭接的形式安装使用, 且搭接宽度应满足: a) 卷帘式挡烟垂壁应不小于100mm; b) 翻板式挡烟垂壁应不小于20mm。( 6) 挡烟垂壁边沿与建筑物结构表面应保持最小距离, 此距离不应大于20mm。( 7) 卷帘式挡烟垂壁必须设置重量足够的底梁, 以保证垂壁运行的顺利、 平稳。3) 控制方式( 1) 挡烟垂壁应与烟感探测器联动。当烟感探测器报警后, 挡烟垂壁能自动下降至挡烟工作位置。( 2) 挡烟垂壁接收到消防控制中心的控制信号后, 应能下降至挡烟工作位置。( 3) 系统断电时, 挡烟垂壁能自动下降至挡烟工作位置。4) 运行性能( 1) 卷帘式挡烟垂壁电动下降或机械下降的运行速度应0.07m/s。翻板式挡烟垂壁电动下降或机械下降的运行时间应7s。( 2) 挡烟垂壁应设置限位装置, 当其运行至上、 下限位时, 能自动停止。5) 可靠性( 1) 经1000次启闭操作后, 挡烟垂壁应能正常运行。直径为( 60.1) mm的探棒或长度为(150.1)mm、 宽度为( 240.1) mm的试块不能穿过挡烟垂壁的挡烟部件。6) 抗风摆性能当挡烟垂壁承受( 51) m/s风速时, 其垂直偏角应不大于15。7) 耐高温性能挡烟垂壁在( 62020) 温度下保持30min, 其完整性不应破坏。3安装验收标准挡烟垂壁多用在大型商场和超市, 是建筑防火规范规定的人流量密集区域的必备防烟装备, 其安装验收可参考GB50300- 建筑工程施工质量验收统一标准的分部”通风与空调”下的子分部”防排烟系统”相关规定。挂式挡烟垂壁安装施工( 某厂家推荐) ( 一) 放线定位( 1) 挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直, 以免挡烟垂壁施工和室内装饰施工发生矛盾, 造成阴阳角不方正和装饰面不平行等缺陷。( 2) 要使用高精度的激光水准仪、 经纬仪, 配合用标准钢卷尺、 重锤、 水平尺等复核。以确保挡烟垂壁的垂直精度。要求上、 下中心线偏差小于 12mm。( 二) 上部吊杆安装( 1) 注意检查丝杆和金属膨胀管的牢固, 选用的丝杆和金属膨胀管质量要可靠, 打孔位置不宜靠近钢筋混凝土构件的边缘, 钻孔孔径和深度要符合金属膨胀管厂家的技术规定, 孔内灰渣要清吹干净。( 2) 每个丝杆安装位置和高度都应严格按照放线定位和设计图纸要求进行。最主要的是丝杆的中心线必须与铝合金构件中心线相一致, 而且椭圆螺孔中心要与设计的吊杆螺栓位置一致。( 3) 所有丝杆安装完毕后, 应进行隐蔽工程质量验收, 请监理工程师验收签字, 验收合格后再涂刷防锈漆。( 三) 玻璃安装就位1.玻璃吊装玻璃的安装是一项十分细致、 精确的整体组织施工。施工前要检查每个工位的人员到位, 各种机具工具是否齐全正常, 安全措施是否可靠。高空作业的工具和零件要有工具包和可靠放置, 防止物件坠落伤人或击破玻璃。待一切检查完毕后方可吊装玻璃。( 1) 再一次检查玻璃的质量, 特别要注意玻璃有无裂纹和崩边, 吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净, 用记号笔标注玻璃的中心位置。( 2) 安装电动吸盘机。电动吸盘机必须定位, 左右对称, 且略偏玻璃中心上方, 使起吊后的玻璃不会左右偏斜, 也不会发生转动。( 3) 在玻璃适当位置安装手动吸盘、 侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时, 在不同高度工作的工人都能用手协助玻璃就位。2.玻璃就位( 1) 手工或电动将玻璃移近就位位置后, 搬运工要听从指挥长的命令操作, 使玻璃对准位置徐徐靠近。( 2) 上层工人要把握好玻璃, 防止玻璃在升降移位时碰撞吊顶。待下层各工位工人都能把握住手动吸盘后, 可将拼缝一侧的保护胶套摘去。使用手动倒链将玻璃徐徐吊高, 使玻璃上端略低出上部边框少许。此时, 下部工人要及时将玻璃轻轻拉入槽口, 并用木板隔挡, 防止与相邻玻璃碰撞。另外, 有工人用木板依靠玻璃下端, 保证在倒链慢慢上放玻璃时, 玻璃能被放入到上框槽口内, 要避免玻璃上端与金属槽口磕碰。( 3) 玻璃定位。安装好玻璃吊夹具, 将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。第一块玻璃就位后要检查玻璃侧边的垂直度, 以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等, 且符合设计要求。( 4) 在一个洞口的玻璃挡烟垂壁的全部安装固定以后将搽干净的下封边的铝合金拿出在玻璃的下底边用玻璃胶封边( 五) 注密封胶( 1) 所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂擦拭干净, 不能用湿布和清水擦洗, 注胶部位表面必须干燥。( 2) 沿胶缝位置粘贴胶带纸带, 防止硅胶污染玻璃。( 3) 要安排受过训练的专业注胶工施工, 注胶时应内外双方同时进行, 注胶要匀速、 匀厚, 不夹气泡。( 4) 注胶后用专用工具刮胶, 使胶缝呈微凹曲面。( 5) 注胶也不宜在低于 5的低温条件下进行, 温度太低胶液会发生流淌、 延缓固化时间, 甚至会影响拉伸强度。严格遵照产品说明书要求施工。( 6) 耐候硅酮嵌缝胶的施工厚度应介于 3 5mm-4 5mm之间, 太薄的胶缝对保证密封质量。( 7) 胶缝的宽度经过设计计算确定, 最小宽度为 1mm, 常见宽度为 2mm。( 8) 密封胶必须在产品有效期内使用, 施工验收报告要有产品证明文件和记录。( 六) 表面清洁和验收( 1) 将玻璃内外表面清洗干净。( 2) 再一次检查胶缝并进行必要的修补。( 3) 整理施工记录和验收文件, 积累经验和资料。挡烟垂壁规范( GA533 ) 电梯直达公共安全行业标准, 其中第五章和第七章为强制性条文。
