220KV-60kV智能变电站电气部分一次设计-毕业设计(论文)任务书.doc

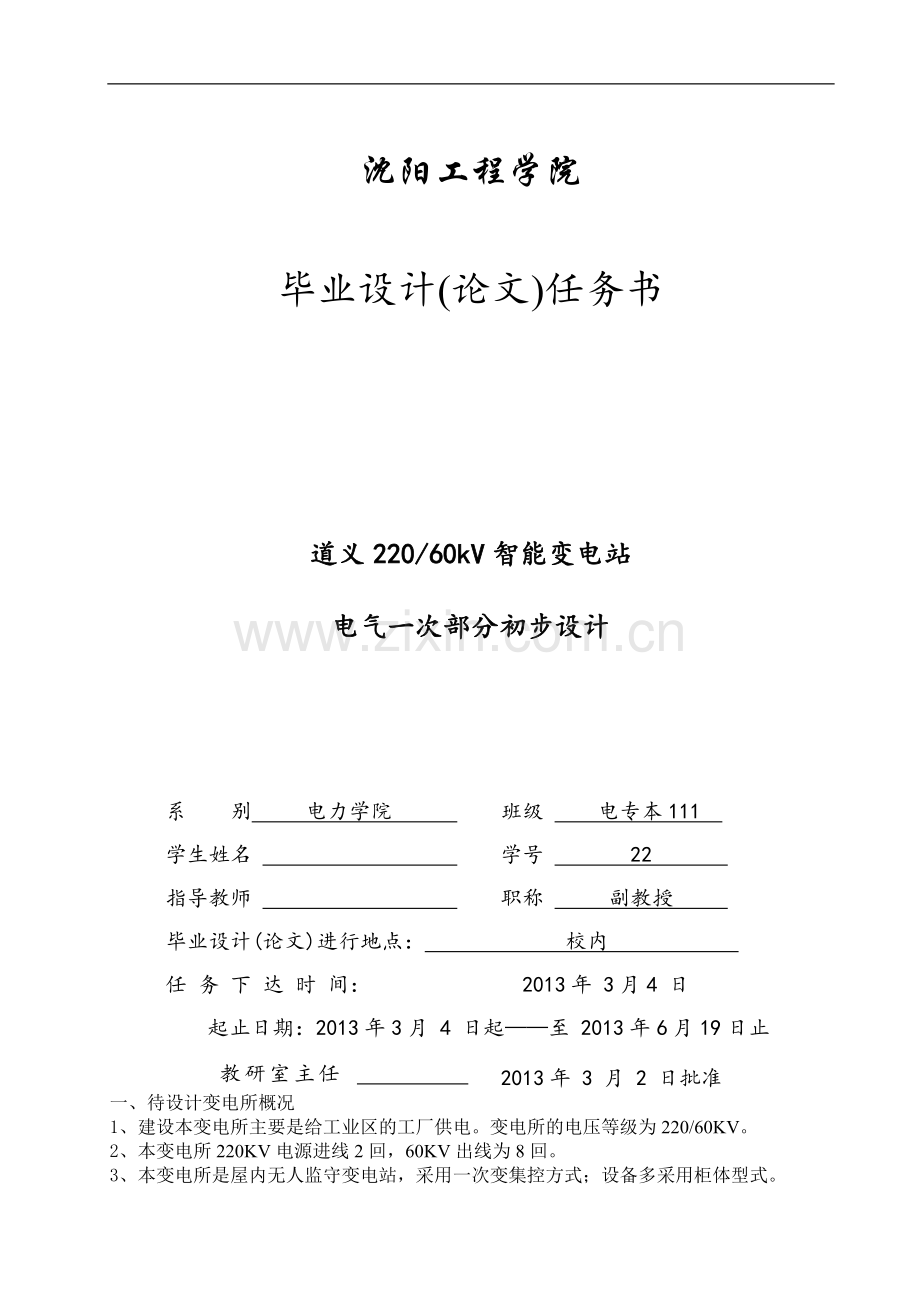

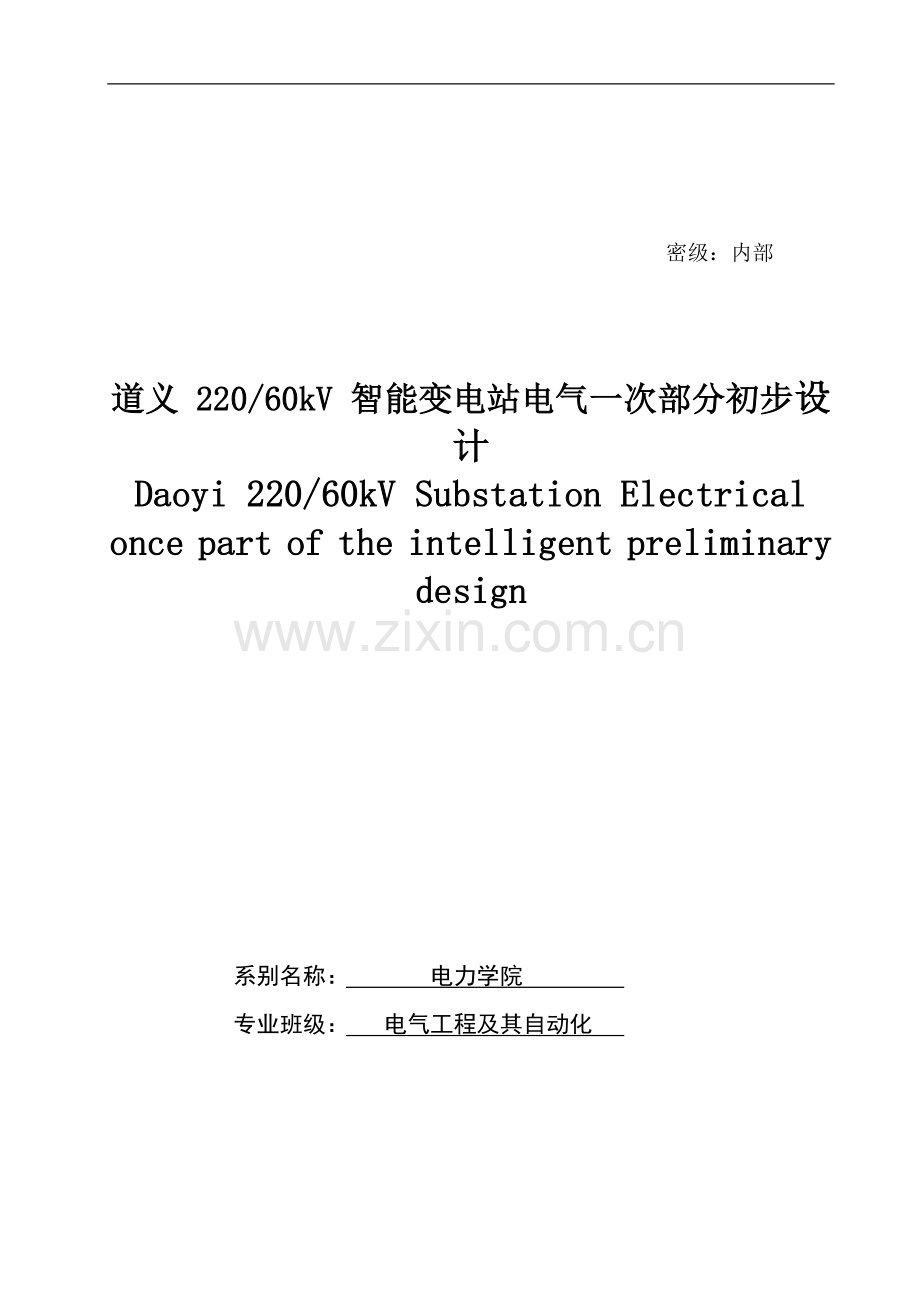

密级：内部道义 220/60kV 智能变电站电气一次部分初步设计Daoyi 220/60kV Substation Electrical once part of the intelligent preliminary design系别名称： 电力学院专业班级： 电气工程及其自动化沈阳工程学院毕业设计(论文)任务书道义220/60kV智能变电站电气一次部分初步设计系 别 电力学院 班级 电专本111 学生姓名 学号 22 指导教师 职称 副教授 毕业设计(论文)进行地点： 校内 任 务 下 达 时 间： 2013年 3月4 日 起止日期：2013年3月 4 日起至 2013年6月19日止教研室主任 2013年 3 月 2 日批准一、待设计变电所概况1、 建设本变电所主要是给工业区的工厂供电。变电所的电压等级为220/60KV。2、 本变电所220KV电源进线2回，60KV出线为8回。3、 本变电所是屋内无人监守变电站，采用一次变集控方式；设备多采用柜体型式。4、 所处城市中心，海拔高度为250m，最高气温40，最低气温5，年平均温度16。二、变电所60KV的用户负荷表序号负荷名称最大负荷（KW）功率因数出线出线回数附注近期远期1轴承厂8000270000.91架空2有重要负荷2风动工具厂15000230000.92架空2有重要负荷3发动机厂15000360000.91架空2有重要负荷4汽车配件厂10000250000.90架空2有重要负荷三、电力系统接线方式*系统中所有的发电机均为汽轮发电机,送电线路均为架空线，单位长度正序电抗为0.4欧姆/公里。2200MWXd”=0.125CO=0.8550KM2100KM215KM250MWXd”=0.24COS=0.8563MVAUd=10.5电力系统16500MV AX*=0.03（SJ=100MVA）待设计的变 电 所2240MVAUd=142KM四、其他条件1、 线损率取5%。2、 负荷的同时系数取0.82。3、 所带重要负荷占总负荷的75%。4、最大负荷利用小时数Tmax=5200h。五、设计工作任务1、 分析设计任务书中给定的基本条件。2、 选择本变电所的主变压器（确定变压器的型式、台数、容量、变压比）。3、 选择本变电所的电气主接线。4、 短路电流计算。5、 选择电气设备（母线、开关柜、电压互感器、避雷器和补偿电容器）。6、 继电保护及自动装置规划设计。7、 过电压保护设计。8、 屋外配电装置布置设计。六、设计成品1、英文翻译一份，字数不少于三千字，文献要求是正规论文出处为准。2、设计说明书、计算书一份。3、图纸4张：变电所电气主接线图一张、屋外配电装置平面图一张、屋外配电装置断面图一张、防雷保护图一张七、进度安排顺序计 划 完 成 内 容备注第一周英文翻译第二周开题第三周原始资料分析，选择主变和电气主接线第四周短路电流计算第五周设备选择第六周设备选择、过电压保护设计第七周继电保护和自动装置设计第八周高压配电装置设计第九周上机绘图，进行说明书的编写第十周按照要求进行成品排版第十一周交成品，准备答辩第十二周答辩八、参考文献1、 电力工程设计手册2、 发电厂及变电站主接线和布置3、 电气设备实用手册4、 继电保护和安全自动装置技术规程 SDJ6835、 高压配电装置设计技术规程 SDJ5856、 火力发电厂设计技术规程 SDJ1-847、 火力发电厂厂用电设计技术规程 SDGJ17-888、 电力设备过电压保护设计技术规程 SDJ摘 要本毕业设计论文是道义220/60kV智能变电站电气一次部分初步设计。 全论文除了摘要、毕业设计书之外，还详细的说明了各种设备选择的最基本的要求和原则依据。 变压器的选择包括：主变压器的台数、容量、型号等主要技术数据的确定；电气主接线主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择，并制定了适合要求的主接线； 短路电流计算是最重要的环节，本论文详细的介绍了短路电流计算的目的、假定条件、一般规定、元件参数的计算、网络变换、以及各短路点的计算等知识； 高压电气设备的选择包括母线、高压断路器、隔离开关、电流互感器、电压互感器的选择原则和要求，并对这些设备进行校验和产品相关介绍 。而根据本论文所介绍的高压配电装置的设计原则、要求和220kV、60kV的配电装置，决定此次设计220 kV侧采用分相中型布置、60kV侧采用普通中型布置。继电保护和自动装置的规划，包括总则、自动装置、一般规定主变压器、母线等设备的保护， 而变电所的防雷保护则主要针对避雷针和避雷器的设计。此外，在论文适当的位置还附加了图纸（主接线、平面布置图）及表格以方便阅读、理解和应用。关键词 短路计算，校验，设备选择。AbstractThis graduate design thesis is a certain declining to press to change to give or get an electric shock an electricity parts of first steps design. Whole thesis besides summary, graduate to design the book outside, returned the expatiation every kind of most basic request that equipments choose with the principle according to. The choice of the transformer includes:The main technique in number, capacity, model number.etc. in set data of the main transformer really settles;The electricity lord connected the line to introduce primarily the electricity lord connects the linear importance, design according to, the basic request, every kind of merit and shortcoming and lords that connect the line form connects the linear choosing more, combining the lord that established the in keeping with request connect the line; Shortcircuit current calculation is calculation, network transformation that the most important link that etc. knowledge, this thesis introduced the calculating purpose, assumption in shortcircuit current term, general provision, a parameter detailedly, and each short circuit order; The choice of the high pressure electric equipment includes the choice principle of the busbar, high pressure circuitbreaker, isolation switch, current transformer, voltage transformer with request, and proceed to these equipmentseses the school check with the related introduction in product.But go together with the design principle, request that electricity equip according to this thesis a high pressure for introducing to go together with the electricity device with the 220 kV,60 kV, decide to be this time to design a side adoption the cent the mutually medium-sized arranging, a side adoption is common medium-sized arranging.Relaying protection with the programming of the automatic device, include the total a protection for, automatic device, generally ruling main transformer, busbar.etc. equipments, but change to give or get an electric shock a design for defending thunder protection then primarily aiming at lightning rod with surge arrester, lightning arrester.In addition, return in the appropriate position in thesis additional drawing paper( the lord connects the line, plan, topographical plan, cross section drawing and defend the thunder protection etc.) and tables read, comprehend with the convenience with applied.Key words The short circuit calculation. school checks. the equipments. Choicecalculation. 道义220/60kV智能变电站电气一次部分初步设计目 录摘 要IABSTRACTII第一篇 说明书1第1章 引 言1第2章 变电所主变压器的选择22.1 主变压器容量选择的有关规定22.1.1 主变选择的一般原则2第3章 变电所电气主接线的选择43.1 电气主接线的设计原则和要求43.1.1 电气主接线的设计原则43.1.2 电气主接线的基本要求53.1.3 电气主接线的设计程序63.1.4 主接线的拟定方案及选择7第4章 短路电流计算104.1 短路电流计算的方法104.1.1 短路电流计算的目的、规定和步骤104.1.2 三相短路电流的计算11第5章 变电所电气设备选择135.1 电气设备的选择原则135.2 电气设备的选择155.2.1 高压断路器的选择155.2.2 隔离开关的选择165.2.3 电压互感器的选择165.2.4 电流互感器的选择175.2.5 互感器的配置要求195.3 母线的选择205.4 避雷器的选择21第6章 配电装置设计246.1 屋内外配电装置的安全净距246.1.1 概述246.1.2 屋内外配电装置的安全净距246.2 屋外配电装置266.2.1 屋外高压配电装置的若干问题26第7章 继电保护及其自动装置287.1 继电保护设计287.1.1 220kV及中性点直接接地电网线路保护配置287.1.2 短线路纵差保护的整定计算297.1.3 变压器保护的配置297.1.4 母线保护及断路器失灵保护307.2 自动装置设计327.2.1 自动重合闸的要求327.2.2 对ZCH的要求32第8章 防雷保护及其配置33第二篇 计算书35第1章 主变压器选择的容量计算351.1 变电所60kV的用户总容量351.2 折算到变压器的容量351.3 据主变压器容量选择规则35第2章 短路电流计算362.1 所用计算公式362.2 系统计算电路图和等值电路图362.3 220kV母线上K1点发生短路时的短路计算39第3章 设备的选择计算423.1 断路器的选择423.1.2 220kV侧选择4210.1.2 60kV侧选择443.2 隔离开关选择463.2.1 220kV侧隔离开关选择4610.2.2 60kV侧隔离开关选择4710.3 电压互感器选择4810.4 电流互感器的选择4910.4.1 220 kV侧电流互感器选择4910.4.2 60kV侧电流互感器选择504.5 母线的选择5210.6 避雷器的选择54第5章 避雷针的保护范围计算565.1 避雷针的定位及针距565.2单根避雷针的保护半径计算565.2.1 220kV侧针高30米时565.2.2 60kV侧针高30米时565.3 多根等高避雷针的保护范围计算575.3.1 220kV侧针高30米时575.3.2 60kV侧针高30米时58结 论59致 谢60参 考 文 献61附 录62A1.1变电所电气主接线图62A1.2屋外配电装置布置图62A1.3屋外配电装置断面图62A1.4防雷保护图62道义220/60kV智能变电站电气一次部分初步设计第一篇 说明书第1章 引 言毕业设计是培养学生综合运用大学期间所学理论知识，独立分析和解决工程实际问题的初步能力的一个重要环节。本设计是根据毕业设计的要求，针对220/60kV智能变电站电气一次部分设计论文。本次设计主要是一次变电所电气部分的设计，并做出阐述和说明。论文包括选择变电所的主变压器的容量、台数和形式，选择待设计变电所所含有的各种电气设备及其各项参数，并且通过计算，详细的校验了各种不同设备的热稳定和动稳定，并对其选择进行了详尽的说明。同时经过变压器的选择和变电所所带负荷情况，确定本变电所电气主接线方案和高压配电装置及其布置方式，同时根据变电所的电压等级及其在电力网中的重要地位进行继电保护和自动装置的规划设计，最后通过对主接线形式的确定及所选设备的型号绘制变电所的主接线图、平面布置图，同时根据所绘制的变电所平面图计算变电所屋外高压配电装置的防雷保护。本设计的所有图纸都是计算机绘制而成，最后按照要求进行毕业设计成品打印。论文包括毕业设计说明书和毕业设计计算书两部分，并附有两张设计图纸（电气主接线图一张、平面布置图一张），可为以后的设计做些参考，同时能够比较直观的反映本设计变电所的整体全貌。设计书编写过程中曾遇到过各种各样的问题和困难，指导老师给予了宝贵的意见的精心指导，在此表示深切的谢意。由于本人水平有限，设计书中难免会有错误和不足之处，恳请老师批评指正。第2章 变电所主变压器的选择2.1 主变压器容量选择的有关规定2.1.1 主变选择的一般原则1.主变台数的确定为保证供电的可靠性，变电所一般应装设两台主变，但一般不超主变。当只有一个电源或变电所的一级负荷另有备用电源保证供电时，可装设一台主变。对大型枢纽变电所，根据工程的具体情况，应安装24台主变。当变电所装设两台及以上主变时，每台容量的选择应按照其中任一台停运时其余容量至少能保证所供一级负荷或为变电所全部负荷的6075%。通常一次变电所采用75%，二次变电所采用60%。2.变压器形式的选择（1）主变一般采用三相变压器，若因制造和运输条件限制，在220kV的边电所中，可采用单相变压器组。当装设一组单相变压时，应考率装设备用相，当主变超过一组，且各组容量满足全所负荷的75%时，可不装设备用相；（2）当系统有调压要求时，应采用有载调压变压器。对新建的变电所，从网络经济运行的观点考虑，应注意选用有载调压变压器。其所附加的工程造价，通常在短期内是可以回收的；（3）与两个中性点直接接地系统连接的变压器，除低压负荷较大或与高中压间潮流不定情况外，一般采用自耦变压器，但仍需作经济比较；（4）具有三种电压的变电所，例如220kV、110kV、63kV，一般采用三绕组变压器。3.主变容量的确定（1）为了正确的选择主变容量，要绘制变电所的年及日负荷曲线，并从该曲线得出变电所的年、日最高负荷和平均负荷。（2）主变容量的确定应根据电力系统510年发展规划进行。（3）变压器最大负荷按下式确定 （2.1）式中 -负荷同时系数； -按负荷等级统计的综合用电负荷。对于两台主变的变电所，其变压器的额定容量可按下式确定 （2.2）总安装容量为 （2.3）这样，当一台变压器停运，考虑变压器的过负荷能力为40%，则可保证98%的负荷供电。根据计算，确定变压器型号为SFPZ7-90000/220主要参数如下高 压：UN1=23081.5%kV 低 压：UN2=69kV额定容量：S=90000kVA 阻抗电压：Uk%=13.36空载损耗：P0=104KW 空载电流：I0%=0.8负载损耗：Pk=359KW 连接组标号：YN,d11本次设计的220kV降压变电所采用2台主变并列运行的方式。第3章 变电所电气主接线的选择电气主接线是指变电所的变压器、输电线路怎样与电力系统相连，从而完成输配电任务，它是变电所的重要组成部分。采用何种主接线形式，与电力系统原始资料，发电厂、变电所本身运行的可靠性、灵活性和经济性的要求等密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟订都有较大的影响。因此，主接线的设计必须根据电力系统、发电厂或变电所的具体情况，全面分析，正确处理好各方面的关系，通过技术经济比较，合理的选择主接线方案。3.1 电气主接线的设计原则和要求3.1.1 电气主接线的设计原则设计变电所电气主接线时，所遵循的总原则：符合设计任务书的要求；符合有关的方针、政策和技术规范、规程；结合具体工程特点，设计出经济合理的主接线。为此，应考虑下列情况：1. 明确变电所在电力系统中的地位和作用变电所在电力系统中的地位和作用是决定主接线的主要因素。变电所是枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于它们在电力系统中的地位和作用不同，对主接线的可靠性、灵活性、经济性的要求也不同。2. 考虑近期和远期的发展规模变电所主接线设计应根据510年电力系统发展规划进行。应根据负荷的大小和分布、负荷增长速度以及地区网络情况和潮流分布，来确定主接线的形式以及连接电源数和出线回数。3. 考虑负荷的重要性分级和出线回数多少对主接线的影响对一级负荷，必须有两个独立的电源供电，且当一个电源失去后，应保证全部一级负荷不间断供电；对二级负荷，一般要有两个电源供电，且当一个电源失去后，能保证大部分二级负荷供电。三级负荷一般只需要一个电源供电。4. 考虑主变台数对主接线的影响变电所主变的容量和台数，对主接线的选择将产生直接的影响。通常对大型变电所，由于传输容量大，对供电可靠性要求高，因此，其对主接线的可靠性、灵活性的要求也高。而容量小的变电所，其传输容量小，对主接线的可靠性灵活性要求不是很高。5.考虑备用容量的有无和大小对主接线的影响发、送、变的备用容量是为了保证可靠的供电，适应负荷突增、设备检修、故障停运情况下的应急要求。电气主接线的设计要根据备用容量的有无而有所不同，例如，当母线或断路器检修时，是否允许变压器、线路停运；当线路故障时允许切除线路变压器的数量等，都直接影响主接线形式的选择。3.1.2 电气主接线的基本要求1.可靠性供电的可靠性是电力生产和分配的首要要求，停电会对国民经济各部门带来巨大的损失，往往比少发电的价值大几十倍，会导致产品报废、设备损坏、人身伤亡等。因此，主接线的接线形式必须保证供电可靠。因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，主接线的可靠程度就越高。研究主接线可靠性应注意的问题如下：（1）考虑变电所在电力系统中的地位和作用。变电所是电力系统的重要组成部分，其可靠性应与系统要求相适应。如：对于一个小型的终端变电所的主接线一般不要求过高的可靠性，而对于一个大型超高压变电所，由于它在电力系统中的地位很重要，供电容量大、范围广，发生事故可能使系统运行受到扰动，甚至失去稳定，造成巨大损失，因此其电气主接线应采用供电可靠性高的接线方式。（2）变电所接入电力系统的方式。现代化的变电所都接入电力系统运行。其接入方式的选择与容量大小、电压等级、负荷性质以及地里位置和输送电能距离等因素有关。（3）变电所的运行方式及负荷性质。电能生产的特点是发电、变电、输电、用电同一时刻完成。而负荷的性质按其重要意义又分为类、类、类之分。当变电所设备利用率较高，年利用小时数在5000h以上，主要供应类、类负荷用电时，必须采用供电较为可靠的接线形式。（4）设备的可靠程度直接影响着主接线的可靠性。电气主接线是由电气设备相互连接而成的，电气设备本身的质量及可靠程度直接影响着主接线的可靠性。因此，主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。随着电力工业的不断发展大容量机组及新型设备投运、自动装置和先进技术的使用，都有利于提高主接线的可靠性，但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。相反，不必要的接线设备，使接线复杂、运行不便，将会导致主接线可靠性降低。因此，电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合，采用高质量的元件和设备，不仅可以减小事故率，提高可靠性，而且还可以简化接线。此外，主接线可靠性还与运行管理水平和运行值班人员的素质有密切的关系。2.灵活性电气主接线应能适应各种运行状态，并能灵活的进行运行方式的转换。不仅正常运行时能安全可靠地供电，而且在系统故障或电气设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。同时设计主接线时应留有发展扩建的余地。对灵活性的要求如下：（1）调度时，可以灵活地投入和切除变压器和线路，调配电源和负荷，满足系统在事故运行方式、检修运行方式以及特殊运行方式下的系统调度要求。（2）检修时，可以方便的停运断路器、母线及其继电保护设备，进行安全检修而不致影响电力网的运行和对用户的供电。（3）扩建时，可以容易地从初期接线过度到最终接线。在不影响连续供电或停电时间最短的情况下，投入变压器或线路而不互相干扰，并对一次和二次部分的改建工作量最少。3.经济性在设计主接线时，主要矛盾往往发生在可靠性与经济性之间。与使主接线可靠、灵活，必然要选高质量的设备和现代化的自动装置，从而导致投资的增加。因此，主接线的设计应在满足可靠性和灵活性的前提下做到经济合理。一般从以下方面考虑：（1）投资省。主接线应简单清晰，节省断路器、隔离开关、电流互感器、电压互感器、避雷器等一次设备；使继电保护和二次回路不过于复杂，节省二次设备和控制电缆；限制短路电流，以便于选择价廉的电气设备或轻型电器；如能满足系统安全运行及继电保护要求，110kV及以下终端或分支变电所可采用简易电器。（2）占地面积小。主接线设计要为配电装置布置创造条件，尽量使占地面积减少。（3）电能损失少。在变电所中，正常运行时，电能损耗主要来自变压器，应经济合理地选择变压器的型式、容量和台数，尽量避免两次变压器而增加电能损耗。此外，在系统规划设计中，要避免建立复杂的操作枢纽，为简化主接线，变电所接入系统的电压等级一般不超过两回。3.1.3 电气主接线的设计程序电气主接线的设计伴随着变电所的整体设计，即按照工程基本建设程序，历经可行性研究阶段、初步设计阶段、技术设计阶段和施工设计阶段等四个阶段。在各阶段中随要求、任务的不同，其深度、广度也有所差异，但总的设计思路、方法和骤相同。其具体设计步骤和内容如下（1）对原始资料进行分析，具体内容如下1）本工程情况。主要包括：变电所类型；设计规划容量；变压器容量及台数；运行方式等。2）电力系统情况。电力系统近期及远期发展规划（510年）；变电所在电力系统中的位置（地理位置和容量位置）和作用；本期工程和远景与电力系统连接方式以及各级电压中性点地方式等。3）负荷情况。负荷的性质及地理位置、电压等级、出线回路数及输送容量等。电力负荷在原始资料中虽已提供，但设计时尚应予以辨证地分析。因为负荷的发展和增长速度受政治、经济、工业水平和自然条件等方面影响。如果设计时，只依据负荷计划数字，而投产时实际负荷小了，就等于积压资金；否则电量供应不足，就会影响其他工业的发展。4）环境条件。当地的气温、湿度、覆冰、污秽、风向、水文、地质、海拔、地震等因素对主接线中电器的选择和配电装置的实施均有影响。特别是我国土地辽阔，各地气象、地理条件相差甚大，应予以重视。对重型设备的运输条件也应充分考虑。5）设备制造情况。为使所设计的主接线具有可行性，必须对各主要电器的性能、制造能力和供货情况、价格等资料汇集并分析比较，保证设计的先进性，经济性和可靠性。（2）拟定主接线方案。根据设计书任务书的要求，在原始资料分析的基础上，可拟定若干个主接线方案。因为对电源和出线回路数、电压等级、变压器台数、容量以及母线结构等考虑的不同，会出现多种接线方案（近期和远期）。应依据对主接线的基本要求，从技术上论证各方案的优点，淘汰一些明显不合理的方案，最终保留两个或三个技术上相当，又都能满足任务书要求的方案，再进行可靠性定量分析计算比较，最后获得最优秀的技术合理、经济可行的主接线方案。（3）主接线经济比较。（4）短路电流计算。对拟定的电气主接线，为了选择合理的电器，需进行短路电流计算。（5）电器设备的选择。3.1.4 主接线的拟定方案及选择本变电所的电压等级为220kV/60kV，220kV侧有进线2回，60kV侧有出线8回。根据主接线设计必须满足供电可靠性，保证电能质量，满足灵活性和方便性，保证经济性的原则，初步在两侧各拟定两个主接线方案，进行选择：220kV侧主接线采用单母线分段和双母线接线2种接线方案。60kV侧主接线采用双母线接线和单母线分段接线2种接线方案。下面图及列表比较各种方案的特点，根据设计要求从中选出最佳方案. 图3.1 双母线接线图3.2 单母线分段带旁路母线接线图3.3 单母线分段接线表3.1 220kV侧接线比较方案项目单母线分段接线双母线接线可靠性对重要用户可以从不同段引出两个回路。当一段母线发生故障，分段断路器自动将故障段切除，保证正常母线不间断供电。可以轮流检修母线而不致使供电中断。检修任一母线的隔离开关时，只停该回路。母线故障后，能迅速恢复供电。灵活性当出线为双回时，常使架空线路出现交叉跨越。扩建时需向两个方向均匀扩建。调度灵活。扩建方便。便于试验。经济性接线简单清晰，设备较少。 增加了母线的长度、隔离开关的数量和配电装置架构，占地面积增大，投资增多。 隔离开关容易误操作，需在隔离开关和短路器之间装设联锁装置。表3.2 60kV侧接线比较方案项目双母线接线单母线分段接线可靠性1.可以轮流检修母线而不致使供电中断。2.检修任一母线的隔离开关时，只停该回路。3.母线故障后，能迅速恢复供电。1.对重要用户可以从不同段引出两个回路。2.当一段母线发生故障，分段断路器自动将故障段切除，保证正常母线不间断供电。灵活性1.调度灵活。2.扩建方便。3.便于试验。1.当出线为双回时，常使架空线路出现交叉跨越。2.扩建时需向两个方向均匀扩建。经济性1.投资较小。1.接线简单清晰，设备较少根据以上几种方案的比较以及本次设计变电所的实际情况，一次侧为2进线，而且根据负荷的不同变化需要经常改变主接线的运行方式，二次侧出线，有8回出线，并且用户基本都是有重要负荷的，因此决定主接线的一次侧采用双母线接线；二次侧采用双母线带旁路接线。第4章 短路电流计算产生短路的主要原因是电气设备载流部分的绝缘损坏。绝缘损坏的原因多因设备过电压、直接遭受雷击、绝缘材料陈旧、绝缘缺陷未及时发现和消除。此外，如输电线路断线、线路杆塔也能造成短路事故。所谓短路是指相与相之间通过电弧或其他较小阻抗的一种非正常连接，在中性点直接接地系统中或三相四线制系统中，还指单相和多相接地。4.1 短路电流计算的方法4.1.1 短路电流计算的目的、规定和步骤一、短路电流计算的主要目的1.电气主接线的比较与选择；2.选择断路器等电器设备，或对这些设备提出技术要求；3.为继电保护的设计以及调试提供依据；4.评价并确定网络方案，研究限制短路电流的措施；5.分析计算送电线路对通讯设施的影响。二、短路电流计算一般规定1.接线方式计算短路电流所用的接线方式，应是可能发生最大短路电流的正常接线方式（即最大运行方式），而不能用仅在切换过程中可能并列运行的接线方式。2.计算容量应按工程设计的规划容量计算，并考虑电力系统的远景发展规划，一般取工程建成后的510年。3.一般按三相短路计算4.短路计算点在正常接线方式时，通过设备的短路电流为最大的地点，称为短路计算点。5.短路计算方法在工程设计中，短路电流计算均应采用实用计算法。即在一定的假设条件下计算出短路电流的各个分量。三、计算步骤-实用计算法1.选择计算短路点；2.绘出等值网络（次暂态网络图）；3.化简等值网络：将等值网络化简为以短路点为中心的辐射形等值网络，并求出各电源与短路点之间的电抗，即转移电抗；4.求计算电抗；5.由运算曲线查出各电源提供给的短路电流周期分量的标幺值；6.计算无限大容量的电源提供给的短路电流周期分量的标幺值；7.计算短路电流周期分量有名值和短路容量；8.计算短路电流冲击值；9.绘制短路电流计算结果表。4.1.2 三相短路电流的计算一、等值网络的绘制1.网络模型的确定计算短路电流所用的网络模型为简化模型，即忽略负荷电流；发电机用次暂态电抗表示；认为各发电机电势模值为1，相角为0。2.网络参数的计算短路电流的计算通常采用标幺值进行近似计算。常取基准容量为一整数100MW或1000MW而将各电压级的平均额定电压取为基准电压即=1.05，从而是计算大为简化。二、化简等值网络采用网络简化法将等值电路逐步化简，求出各电源与短路点之间的转移电抗。在工程计算时，为进一步简化网络，减少工作量，长将短路电流变化规律相同或相近的同类型发电机可以合并；直接接于短路点的发电机一般予以单独考虑，无限大容量的电源应该单独计算。三、三相短路电流周期分量任意时刻的计算进行网络简化时，求出各个等值电源与短路点之间的转移电抗，再将其换算成以等值电源容量为基准的标幺值，即为该电源的计算电抗。= （4.1）式中 - 第i个等值电源的额定容量，MVA；i=1，2，n 。1.无限大容量电源当供电电源为无限大容量或计算电抗3.45时，则可以认为其周期分量不衰减，此时 （4.2）2.有限容量电源当供电电源为有限容量时，其周期性分量是随时间衰减的。这时工程上常采用运算曲线法来求得任意时刻短路电流的周期分量。3.总的短路电流周期分量的有名值最后将得到的各电源在某同一时刻供出的短路电流的标幺值换算成有名值，然后相加，便得到短路点某一时刻的三相短路电流周期分量，即 （4.3）式中 -有限容量供给的短路电流周期分量标幺值； -无限大容量电源供给的短路电流的标幺值； -短路点t秒短路电流周期性分量的有效值，kA 。四、三相短路电流冲击值的计算三相短路电流的最大峰值出现在短路后半个周期，当f=50Hz时，发生在短路后
