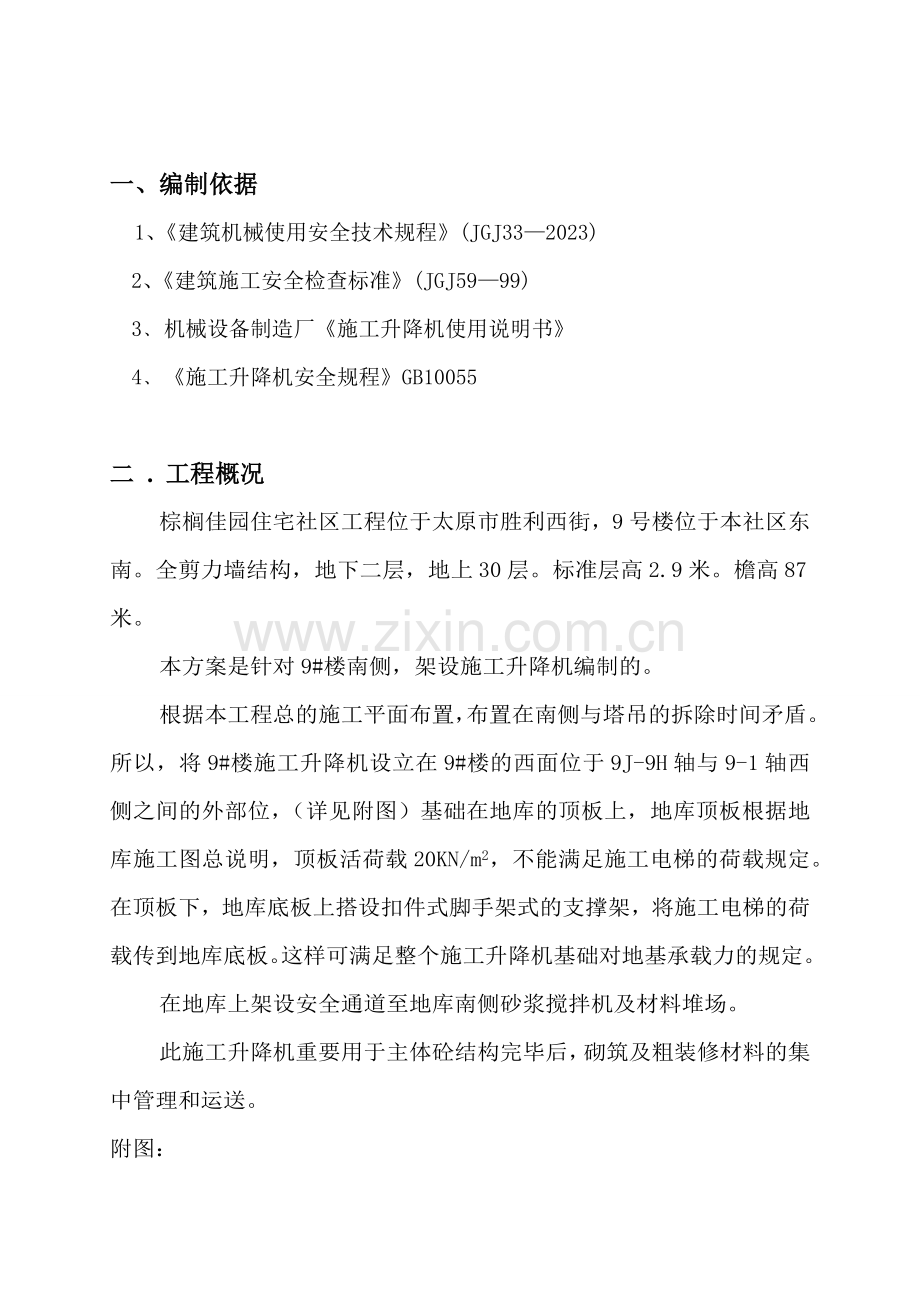

一、编制依据
1、《建筑机械使用安全技术规程》(JGJ33—2023)
2、《建筑施工安全检查标准》(JGJ59—99)
3﹑机械设备制造厂《施工升降机使用说明书》
4﹑《施工升降机安全规程》GB10055

二 . 工程概况
棕榈佳园住宅社区工程位于太原市胜利西街，9号楼位于本社区东南。全剪力墙结构，地下二层，地上30层。标准层高2.9米。檐高87米。
本方案是针对9#楼南侧，架设施工升降机编制的。
根据本工程总的施工平面布置，布置在南侧与塔吊的拆除时间矛盾。所以，将9#楼施工升降机设立在9#楼的西面位于9J-9H轴与9-1轴西侧之间的外部位，（详见附图）基础在地库的顶板上，地库顶板根据地库施工图总说明，顶板活荷载20KN/m2，不能满足施工电梯的荷载规定。在顶板下，地库底板上搭设扣件式脚手架式的支撑架，将施工电梯的荷载传到地库底板。这样可满足整个施工升降机基础对地基承载力的规定。
在地库上架设安全通道至地库南侧砂浆搅拌机及材料堆场。
此施工升降机重要用于主体砼结构完毕后，砌筑及粗装修材料的集中管理和运送。
附图：

三. 施工升降机的选择及参数简介
本工程9#楼所使用的施工升降机采用SCD200/200T型号的配重式，设备的实际安装高度为90米，实际重量为16.08吨。（不含额定载重量）其中两只吊笼荷载重3.4吨，对重2吨。详见附表：（2）施工升降机重要性能参数

（1）设备管理概况：
设备厂家
湖北江汉建筑工程机械有限公司
设备型号
SCD200/200T
出厂日期
2023年8月21日
设备编号

工程名称
棕榈佳园9#楼
施工负责人
白晋元
工程地点
太原市胜利西街

施工单位
十二冶房建公司
高度
90米
安装单位
山西晋峰建筑机械安装工程有限公司
起重设备
塔吊

（2）施工升降机重要性能参数
重要性能
单位
参数
型号: SCD200/200T
/
SCD200/200
额定载重量
人/kg
24/2023×2
额定安装载重量
kg
2×1000
吊杆额定载重量
kg
200
吊笼底部尺寸
m
3.2×1.5
最大架设高度
m
150
额定提高速度
m/min
35
电机功率
KW
2×2×11
整机自重（150米）
T

标准节尺寸
mm
650×650×1508
安全器标定动作速度
m/min
54
护栏重量
kg
1480
标准节重量
kg
150
吊笼重量
kg
2×1700
对重体质量
kg
2×1000
安全器型号
kg
SAJ

四、施工升降机基础的布置情况及其相关的规定
1.基础的布置
本工程9#楼的施工的施工升降机所设立在9#楼的西侧的9J-9H部位，升降机基础坐在地下室顶板上。在施工升降机基础下3×3米的范围内用扣件式脚手架支撑，将升降机的荷载传到地下室底板。扣件式脚手架的立杆间距600mm×600mm，立杆步距为1.2米。计算按地下室顶板结构自重由结构自己承担。
施工升降机荷载计算：
导轨架重（共需60节标准节，标准节重150kg）:150*60=9000kg
施工升降机自重标准值：
Pk=(1700*2+1480+1000*2+2023*2+9000+200)*10/1000=200.80kN
考虑动载，自重误差及风载对基础的影响，取系数n=2.1
荷载P=2.1*200.80=421.68kN
顶板下钢管支撑结构验算：
设按梁板下φ48×3.5mm钢管@600mm×600mm支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：
施工升降机 1.2×43.925=52.71KN/m2
活载 1.4×2.5＝3.5KN/m2
52.71+3.5=56.21KN/m2
56.21×0.6×0.6=20.236KN
钢管支架步高1.2m
h/la=12023/600=2
h/lb=12023/600=2
经查表，μ的取值为：1.272
计算长度:L01=k×μ×h＝1.155×1.272×1.2＝1.763m
L02=h+2a=1.2+2×0.1=1.4m
取L0=1.763m
λ＝L0/1=1.762.992/1.58=111
由此行得：】γ＝0.509
[N]=γ×A×f=0.509×489.303mm2×210N/mm2=52.302KN≥20.236KN
板下的钢管结构满足规定。

见附图：

对上述调整，不会对结构导致损害。可满足施工升降机安装对基础的承载力规定。
2．基础的其它各项尺寸，应按照图纸规定做，导轨加中心（基础中心）与建筑物墙面的距离应控制在2200~3200mm之间。
3．基础面要找平，预留螺栓孔轴线要垂直，不得歪斜，孔的中心距要准确。
4．周边要设排水措施，不得有积水等。
5．基础承受的荷载设备和载重近似计算
P＝(吊笼重2×1700＋护栏重1480＋标准节重150×60＋载重2×2023＋对重2×1000)＝19880kg

五、 施工升降机安装前的准备
1．场地应具有足够的电源，（工作电源为380v, 50HZ）并必须配备一个专供升降机使用的电源箱，每个吊笼均应由一个开关控制，供电熔电器的电流不小于25A,接地电阻阻值≤4欧姆。
2．拟定附墙架及与建筑物的联接方案，准备好预埋件或固定件。
3．准备相应的施工工具。
4．施工现场应具有运送和堆放升降机零件的道路及场地。
5. 施工人员组织：
安装负责人：白晋升 安全负责人：刘德全
技术人员： 胡志强、 罗学锋
安装工：郑晓峰、赵美、张乃金、毛建勇
电 工：郭廓清、赵艳峰

六、施工升降机的安装流程及方法
一．安装流程：
安装基础架→安装吊笼及传动架→安装电缆→安装标准节→安装附墙。
二．安装方法：
1．安装基础架：
① 将基础表面清扫干净。
② 将基础架放在基础上，放入地脚螺栓，调整基础架与楼面的距离。（应控制在3054～3671mm之间）
③ 拼装围栏、门框和外笼门。
④ 拼好2-3节标准节，吊放在基础架连接口，上好螺杆，用经纬仪测量标准节的垂直度，调整好后在预留孔中浇入混凝土。
⑤ 等待混凝土硬度、强度达成规定后安装吊笼。
2．安装吊笼及传动架
① 混凝土达成规定后，拧紧地脚螺栓的螺母，安放缓冲弹簧。
② 使用起重设备将吊笼平稳吊起，垂直套入架起的标准节内，缓慢放至基础架缓冲弹簧上。同样的方法再吊入此外一个吊笼。
③ 使用起重设备平稳吊起传动架，对准下面标准节主管盒齿条上销孔，用螺栓坚固。
④ 手动松开制动器，缓慢放下制动装置至吊笼顶部的连接部位，上好螺栓，恢复制动装置，完毕后再吊上5节标准节。
⑤ 调整齿轮与齿条的齿合间隙为0.5mm，各个滚轮与标准节主管的间隙为0.5mm。
3 安装电缆及调试运营
① 将供电电缆从现场供电箱接到升降机外电控箱。
② 将电缆线以自由状态盘入电缆笼内。
③ 电缆线一端从吊笼底部引出接入外电控箱，另一端通过电缆托架引到吊笼内接入内电控箱。

④ 电缆安装在电缆托架下方，使电缆线在其中心并可自由的拽出盘入电缆笼内。
⑤ 调试下限位，及各笼门行程开关，试运营升降机。

4．安装标准节及附墙
⑴ 在地上将5节标准节连成一组，然后吊上导轨架对准下面标准节主管盒齿条上销孔，用螺栓坚固。（附标准节连接示意图）
标准节安装的方法:
两台升降机一起开到要安装的标准节的下一节的2/3处→准备好螺栓及工具→起重设备吊起标准节→扶住标准节，对准定位孔→上好连接螺栓。
⑵ 随着导轨架的不断提高，应同时安装附墙架，从安全角度出发第一道附墙及最后一道附墙的安装高度应为6米。其余的附墙每9米架一道，每架一道附墙都要测量垂直度。
附墙安装方法:
施工升降机开到需要架设附墙的标准节下方50mm处→安装附墙连接杆→架设附墙框架→安放附墙管→连接座脚→测量垂直度→定位座脚孔的位置→钻孔→用穿墙螺 杆紧固座脚。

反复（四）环节至足够高度，安装防冲装置及上限位极限限位并实验上限位及极限装置是否灵敏。

七、 施工升降机的拆卸：
注：施工升降机降节时，必须遵循先降节，后拆除附着装置的规定， 以保证施工升降机在降节过程中的稳定性。
拆卸前，必须对施工升降机进行一次全面的安全检查。各项检查合格后，方可按照安装架设的逆过程（即先装的后拆，后装的先拆）进行施工升降机拆卸。
1.拆卸工艺顺序与安装顺序相反，即后装的部件先拆。
2.拆卸后，注意各限位装置的保护工作，防止作业过程中碰撞、损坏；各部件分类堆放做标记，专人负责保管、看护。
3按《说明书》规定维修、保养，保证升降机的性能。

八、安装注意事项及安全规定
（一）、升降机安装注意事项
1.升降机安装时项目部应做好充足准备，并将安装的时间书面告知。
2.升降机安装时间应征询工地所在区域电力主管部门后拟定，防止安装时断电。
3.升降机安装之前应联系好相应型号的吊车，并规定其在安装当天到场。
4.用吊杆进行安装时，不允许超载，吊杆最大起重量为200kg,吊杆只能用来安装和拆卸升降机部件，不得用于其它。
5.升降机安装之前一天，应根据基础平面布置图，在升降机基础上将其中心线测设出来，并做好成品保护措施。
6.安装升降机之前，应对相应升降机处结构外架子进行响应调整。
7.安装升降机之前，应按项目部安全和技术部门出具的楼层升降机门计划，事先将升降机门及配件加工准备齐全。
8.基础施工及升降机安装后，应根据规范规定做避雷接地设施。
9.安装施工升降机时，应在作业区域外划定警戒线，作出明显标志，并安排专人24h看护，严禁现场工人及其别人员进入作业区。
(二)、安全规定:
1. 所有拆装人员应持证上岗,进入工地应按安全操作规程进行上岗作业。
2.在设备安装10m范围设立安全区域和地面护卫,非作业人员不得随便进入安全区域,不得有沿梯笼上下建筑物立面停留,更不得进行作业。
3.在安装过程中,不得进行其它无关安装作业的运送。
4.小吊杆在吊物时应符合说明书的最大起重量规定。
5.进入现场戴安全帽,高空作业系安全带。
6.严禁酒后作业,听从统一信号指挥,不得违章作业。

九、安全操作规程
1.升降机操作人员必须经专业培训、操作技术经考试合格后才干独立操作。
2.操作者必须高度集中精神，不得从事与操作无关的事情。
3.碰到下列情况之一者不得使用施工升降机：
① 天气恶劣，雷雨、大雾、下雪、电缆及导轨架结冰，风速超过20m／s的天气。② 升降机出现机械或电气方面的故障时。 ③ 对重钢丝绳断丝、断股超过有关规定期。④ 夜间施工照明局限性、信号不够清楚时。
4.蹬高人员必须佩戴安全带、安全帽、工具袋，工具的螺栓要装于袋中
