机电设备试运行记录.doc

设备试运营记录
工程名称：汝州绿城·维也纳新城二期地温中央空调项目 编号：
致： （监理单位）
我单位已完毕了汝州绿城·维也纳新城二期地温空调项目设备调试试运营 工作，现报上该工程设备调试试运营记录，请予以审查和验收。
附件：1、通风与空调工程系统调实验收登记表
2、空调水系统安装工程检查批质量验收登记表
3、空调水系统设备安装记录
4、空调水系统阀门实验记录
5、水泵安装记录
6、空调水系统管道水压实验记录
7、空调水系统管道冲洗记录

承包单位（章）：
项目经理：
日 期： 年 月 日
审查意见：

项目监理机构
总/专业监理工程师
日 期 年 月 日
注：本表各有关单位各存一份。

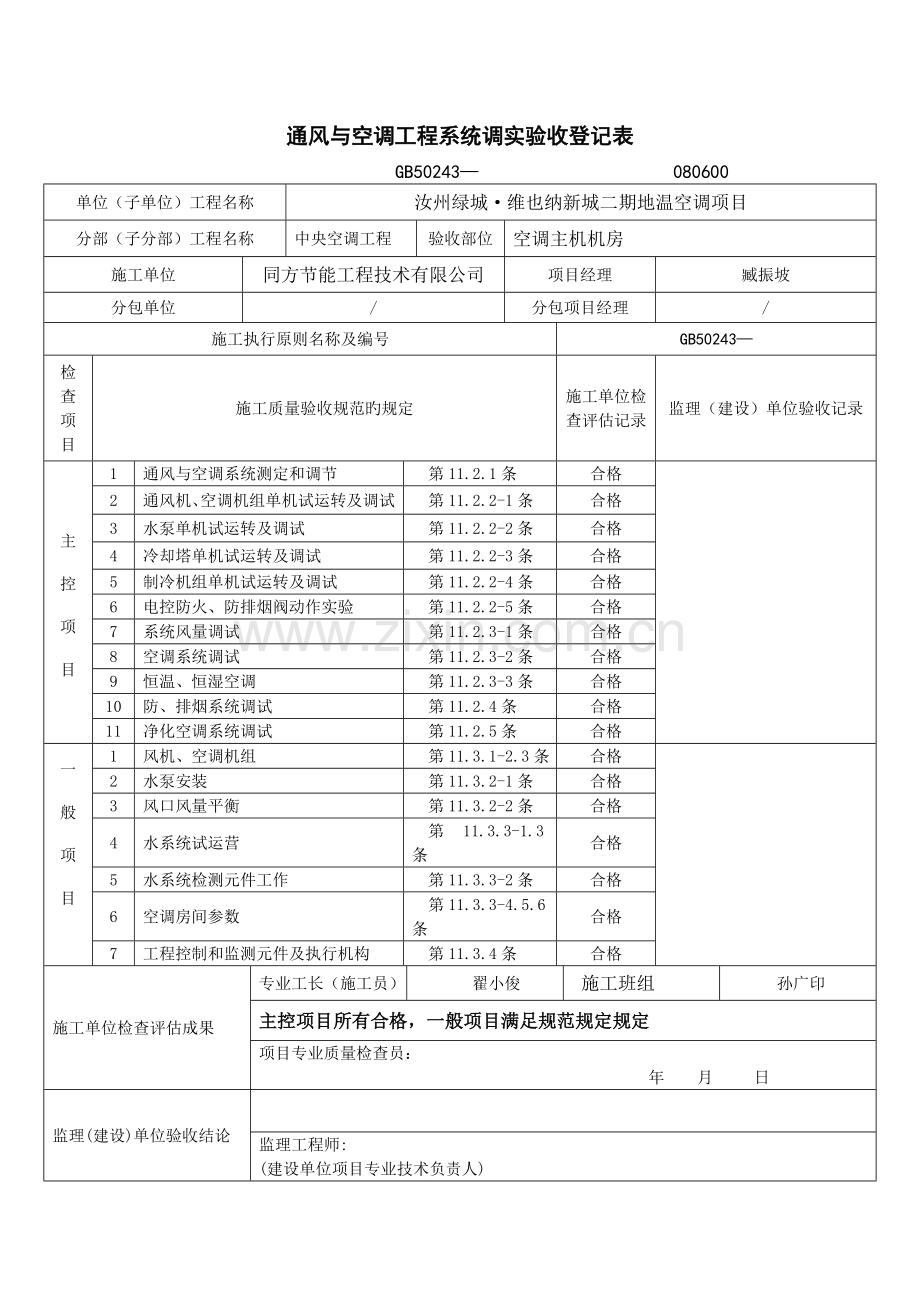

通风与空调工程系统调实验收登记表
GB50243— 080600
单位（子单位）工程名称
汝州绿城·维也纳新城二期地温空调项目
分部（子分部）工程名称
中央空调工程
验收部位
空调主机机房
施工单位
同方节能工程技术有限公司
项目经理
臧振坡
分包单位
/
分包项目经理
/
施工执行原则名称及编号
GB50243—
检查项目
施工质量验收规范旳规定
施工单位检查评估记录
监理（建设）单位验收记录
主 控 项 目
1
通风与空调系统测定和调节
第11.2.1条
合格

2
通风机、空调机组单机试运转及调试
第11.2.2-1条
合格
3
水泵单机试运转及调试
第11.2.2-2条
合格
4
冷却塔单机试运转及调试
第11.2.2-3条
合格
5
制冷机组单机试运转及调试
第11.2.2-4条
合格
6
电控防火、防排烟阀动作实验
第11.2.2-5条
合格
7
系统风量调试
第11.2.3-1条
合格
8
空调系统调试
第11.2.3-2条
合格
9
恒温、恒湿空调
第11.2.3-3条
合格
10
防、排烟系统调试
第11.2.4条
合格
11
净化空调系统调试
第11.2.5条
合格
一 般 项 目
1
风机、空调机组
第11.3.1-2.3条
合格

2
水泵安装
第11.3.2-1条
合格
3
风口风量平衡
第11.3.2-2条
合格
4
水系统试运营
第11.3.3-1.3条
合格
5
水系统检测元件工作
第11.3.3-2条
合格
6
空调房间参数
第11.3.3-4.5.6条
合格
7
工程控制和监测元件及执行机构
第11.3.4条
合格
施工单位检查评估成果
专业工长（施工员）
翟小俊
施工班组
孙广印
主控项目所有合格，一般项目满足规范规定规定
项目专业质量检查员：
年 月 日
监理(建设)单位验收结论

监理工程师:
(建设单位项目专业技术负责人)
年 月 日
空调水系统安装工程检查批质量验收登记表
GB50243- (Ⅲ)设备 080701
单位（子单位）工程名称
汝州绿城·维也纳新城二期地温空调项目
分部（子分部）工程名称
通风与空调
验收部位
空调主机机房
施工单位
同方节能工程技术有限公司
项目经理
臧振坡
分包单位
/
分部项目经理
/
施工执行原则名称及编号
通风与空调工程施工质量验收规范GB50243-
施工质量验收规范旳规定
施工单位检查评估记录
监理（建设）
单位验收记录
主
控
项
目
1
系统设备与附属设备
第9.2.1条
正常
合格

2
冷却塔安装
第9.2.6条
正常
合格
3
水泵安装
第9.2.7条
正常
合格
4
其他附属设备安装
第9.2.8条
正常
合格
一般项目
1
风机盘管机组与管道连接
第9.3.7条
正常
合格
2
冷却塔安装
第9.3.11条
正常
合格
3
水泵及附属设备安装
第9.3.12条
正常
合格
4
水箱、集水缸、分水缸、储 冷罐等设备安装
第9.3.13条
正常
合格
5
水过滤器等设备安装
第9.3.10-3条
正常
合格
施工单位评估成果
专业工长（施工员）
翟小俊
施工班组长
孙广印

项目专业质量检查员：
年 月 日
监理（建设）单位验收结论

监理工程师：
（建设单位项目专业技术负责人）
年 月 日
空调水系统设备安装记录
GB50243- 技08-29-
工程名称
维也纳新城二期地温空调项目
子分部工程名称
通风与空调
施工单位
同方节能工程技术有限公司
设备名称
水源热泵机组
型号及规格
SLSB200MII
安装位号
1
安装日期
.5.7
检查日期
.5.17
序号
项目
容许偏差（mm）
实测值及检查状况
1
设备安装容许偏差
平面位移
10mm
合格
2
标高
±10mm
合格
3
垂直度
1/1000
合格
4
设备旳支架或底座旳尺寸、位置符合设计规定。
合格
5
设备与支架安装或底座接触紧密，安装平正、牢固
合格
检查结论
设备安装正常合格
施工单位
监理（建设）单位
意见：
合格

项目专业工长（施工员）：
项目专业质量检查员：
年 月 日（公章）
意见：

项目专业监理工程师：

年 月 日（公章）

空调水系统阀门实验记录
GB50243- 技08-21-
工程名称
维也纳新城二期地温中央空调项目
子分部工程名称
通风与空调
施工单位
同方节能工程技术有限公司
实验人员
翟小俊
阀门名称
蝶阀
型号及规格
DN400
最大工作压力
1.6Mpa
制造商
河北省泊头市特种阀门制造厂
代表批量
个
实验数量
9个
压力仪表精度及出厂编号
0.01Mpa 00354
验定证号及有效期
.05.29
实验介质
水
实验日期
.6.10
实验编号
强度（壳体）实验
严密性（密封）实验
实验压力（Mpa）
持续时间（s）
试压状况
实验压力（Mpa）
持续时间（s）
试压状况
1
1.6
10
无渗漏
1.2
60
无渗漏
2
1.6
10
无渗漏
1.2
60
无渗漏
3
1.6
10
无渗漏
1.2
60
无渗漏
4
1.6
10
无渗漏
1.2
60
无渗漏
5
1.6
10
无渗漏
1.2
60
无渗漏
6
1.6
10
无渗漏
1.2
60
无渗漏
7
1.6
10
无渗漏
1.2
60
无渗漏
8
1.6
10
无渗漏
1.2
60
无渗漏
9
1.6
10
无渗漏
1.2
60
无渗漏
检查结论
合格
施工单位
监理（建设）单位
意见：
合格
项目专业工长（施工员）：
项目专业质量检查员：
年 月 日（公章）
意见：

项目专业监理工程师：

年 月 日（公章）

水泵安装记录
GB50243- 技08-28-
工程名称
维也纳新城二期地温中央空调项目
子分部工程名称
通风与空调
施工单位
同方节能工程技术有限公司
设备名称
立式单级吸离心泵
型号及规格
300-300
安装位号
2
安装日期
.5.9
检查日期
.5.20
序号
项目
容许偏差（mm）
实测值及检查状况
1
水泵安装容许偏差
平面位移
10mm
合格
2
标高
±10mm
合格
3
水
平
度
整体安装
纵向
0.1/1000
合格
横向
0.2/1000
合格
4
解体安装
纵向
0.1/1000
合格
横向
0.2/1000
合格
5
联轴器
两轴心径向位移
0.05mm
合格
两轴线倾斜
0.2/1000
合格
6
安装旳地脚螺栓垂直、拧紧、且与水泵底座接触紧密
合格
7
垫铁组放置位置对旳，整洁平稳，接触紧密，且不适宜超过3块
合格
8
减震器与水泵及水泵基础连接牢固、平稳、接触紧密
合格
检查结论
安装合格
施工单位
监理（建设）单位
意见：
合格

项目专业工长（施工员）：
项目专业质量检查员：
年 月 日（公章）
意见：

项目专业监理工程师：

年 月 日（公章）
空调水系统管道水压实验记录
GB50243- （Ⅰ）金属及复合管 技08-23-
工程名称
汝州绿城·维也纳新城二期
地温中央空调项目
子分部工程名称
通风与空调
施工单位
同方节能工程技术
有限公司
实验人员
翟小俊
实验日期
.5.30
试压泵型号
DSY25MPa
压力仪表精度及出厂编号
0.01Mpa 00354
检定证号及有效期
.05.29
设计工作压力
0.8Mpa
规定实验压力
1.2Mpa
实验介质
水
实验管段号
强度实验
严密性实验
实验压力（Mpa）
实验压力下观测起止时间
观测10min时压力（Mpa）
压降
（Mpa）
实验压力（Mpa）
实验管道接口检查
1
1.2
10:10-10:20
1.2
无
0.8
无渗漏

试
验
结
论
合格
施工单位
监理（建设）单位
意见：
合格

项目专业工长（施工员）：
项目专业质量检查员：
年 月 日（公章）
意见：

项目专业监理工程师：

年 月 日（公章）
空调水系统管道冲洗记录
GB50243- 技08-25-
工程名称
汝州绿城·维也纳新城二期
地温中央空调项目
子分部工程名称
通风与空调
施工单位
同方节能工程技术
有限公司
实验人员
翟小俊
实验日期
.6.5
序号
管道系统名称或编号
冲洗介质
出水口流速（m/s）
冲洗成果
1
循环水系统
水

合格

试
验
结
论
合格
施工单位
监理（建设）单位
意见：
合格

项目专业工长（施工员）：
项目专业质量检查员：
年 月 日（公章）
意见：

项目专业监理工程师：

年 月 日（公章）
