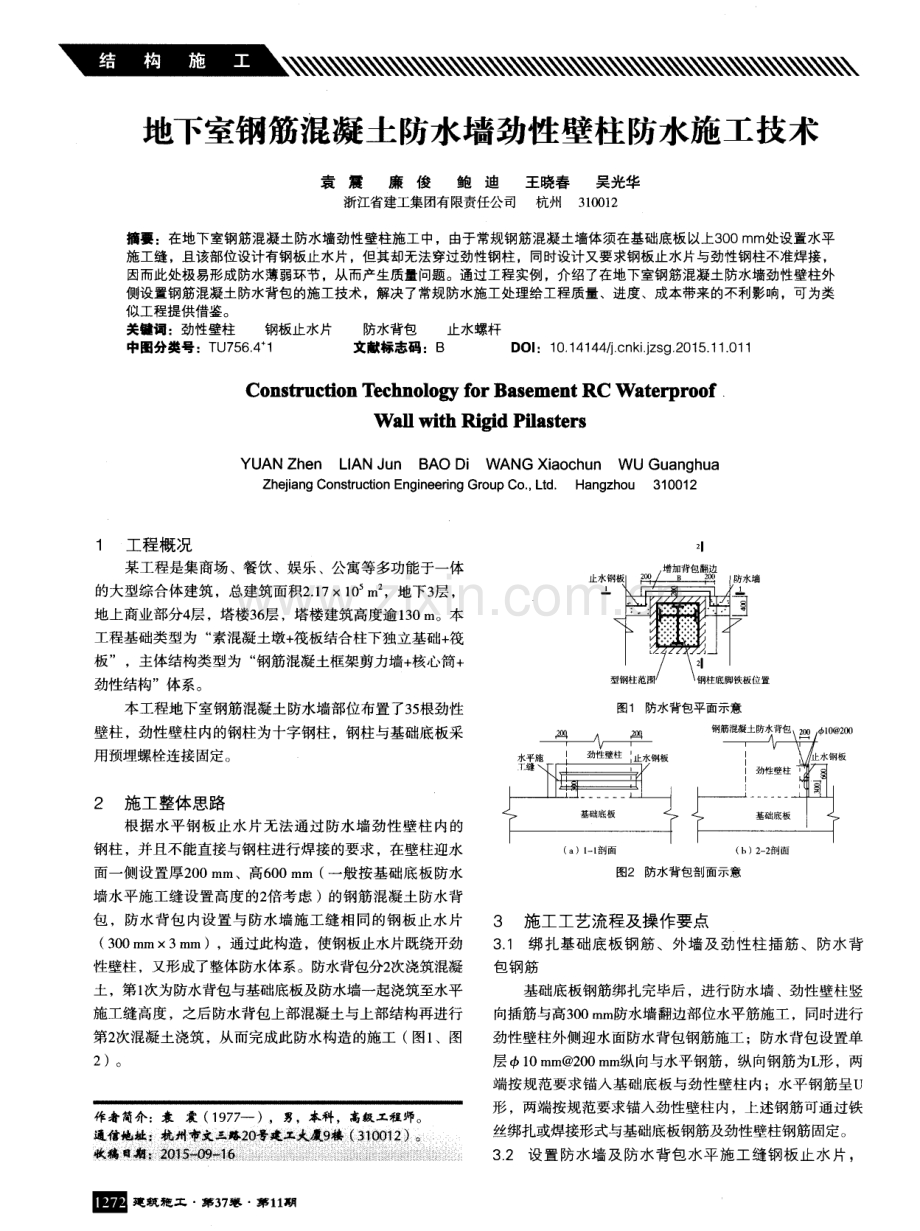

地下室钢筋混凝土 防水墙劲性壁柱防水施工技术 袁震 廉俊 鲍迪 王晓春 吴光华 浙江省建工集团有限责任公司 杭州 3 1 0 0 1 2 摘要 ：在地下室钢筋混凝土防水墙劲性壁柱施工中，由于常规钢筋混凝土墙体须在基础底板以上3 0 0 mm处设置水平 施工缝，且该部位设计有钢板止水片，但其却无法穿过劲性钢柱。同时设计又要求钢板止水片与劲性钢柱不准焊接， 因而此处极易形成防水薄弱环节，从而产生质量问题。通过工程实例，介绍了在地下室钢筋混凝土防水墙劲性壁柱外 侧设置钢筋混凝土防水背包的施工技术，解决了常规防水施工处理给工程质量、进度、成本带来的不利影响，可为类 似工程提供借鉴 。 关键词：劲性壁柱 钢板止水片 防水背包 止水螺杆 中图分类号：T U 7 5 6 4 1 文献标志码：B D Ol ：1 0 1 4 1 4 4 j c n k i iz s g 2 0 1 5 1 1 O 1 1 Co n s t r uc tio n T e c h n o l o g y f o r Ba s e me n t RC W a t e r p r o o f W a l l wi t h Ri g i d Pi l a s t e r s YU AN Zh e n L I AN J u n B AO Di WANG Xi a o c h u n W U Gu a n g h u a Z h e j i a n g Co n s t r u c t i o n E n g i n e e r i n g Gr o u p C o ， L t d H a n g z h o u 3 1 0 0 1 2 1 工程概况 某工程是集商场 、餐饮 、娱乐 、公寓等多功能于一体 的大型综合体建筑 ，总建筑面积2 1 7 X l 0 m ，地下3 层 ， 地上商业部分4 层 ，塔楼3 6 层 ，塔楼建筑高度逾1 3 0 m。本 工程基础类型为 “ 素混凝 土墩+ 筏板结合柱下独立基础+ 筏 板 ”，主体结构类型为 “ 钢筋混凝土框架剪力墙+ 核心筒+ 劲性结构”体 系。 本工程地下室钢筋混凝土防水墙部位布置了3 5 根劲性 壁柱 ，劲性壁柱 内的钢柱为十字钢柱 ，钢柱与基础底板采 用预埋螺栓连接固定。 2 施工整体思路 根据水平 钢板止水片无法通过 防水墙劲性 壁柱内的 钢柱 ，并且不能直接与钢柱进行焊接的要求 ，在壁柱迎水 面一侧设 置厚2 0 0 m m、高6 0 0 m m ( 一般按基础底板防水 墙水平施 工缝设置高度的2 倍考虑 )的钢筋混凝土防水 背 包 ，防水 背包 内设 置与防水墙施工缝相 同的钢板止水 片 ( 3 0 0 m mx 3 m m)，通过此构造 ，使钢板止水片既绕开劲 性壁柱 ，又形成了整体防水体系。防水背包分2 次浇筑混凝 土 ，第1 次为防水背包与基础底板及防水墙一起浇筑至水平 施工缝高度 ，之后 防水背包上部混凝土与上部结构再进行 第2 次混凝土浇筑 ，从而完成此 防水构造的施工 ( 图1 、图 2) 作者简介：袁震 ( 1 9 7 7 一 )，男，本科，高级工程师。 固建 筑 袍 工 J Ig 3 7 第 1 1 明 图1 防水背包平面示意 A r一 ， 一 ( a )1 - 1 剖面 ( h) 2 - 2 剖面 图2 防水背包剖 面示意 3 施工工艺流程及操作要点 3 1 绑扎基础底板钢筋、外墙及劲性柱插筋、防水背 包钢筋 基础底板钢筋绑扎完毕后 ，进行防水墙 、劲性壁柱竖 向插筋与高3 0 0 m m 防水墙翻边部位水平筋施工 ，同时进行 劲性壁柱外侧迎水面防水背包钢筋施工 ；防水背包设置单 层 西l O ra m 2 0 0 m m 纵向与水平钢筋 ，纵 向钢筋为L 形 ，两 端按规范要求锚人基础底板与劲性壁柱内；水平钢筋呈u 形 ，两端按规范要求锚入劲性壁柱 内，上述钢筋可通过铁 丝绑扎或焊接形式与基础底板钢筋及劲性壁柱钢筋固定。 3 2 设置 防水墙 及 防水背 包水 平施 工缝钢板 止 水 片 ， 路_ 6 三 _ 一 一 一 址 期 通 收 袁 震 廉 俊 鲍 迪 王晓春 吴光华：地下室钢筋混凝土防水墙劲性壁柱防水施工技术 预埋水平螺杆 在距离基础底板以上高3 0 0 m m 位置设置防水墙水平施 工缝 ，水平施工缝部位设置钢板止水片 ；在厚2 0 0 m m防水 背包厚度居中部位的相同标高处设置同类型钢板止水片 ， 并与防水墙钢板止水片进行焊接连接 ，形成整体 ；在钢板 止水片底边位置预埋 1 4 m m 水平止水螺杆 ，在与防水背 包长边平行方 向设置1 根 ，紧贴防水背包内侧边 ，在与防水 背包两侧短边平行方向各设置1 根，均设置于该方向劲性柱 主筋 内侧 ，端头伸出劲性柱与防水背包尺寸边至少2 0 c m 。 3 3 预埋劲性柱地脚螺栓与防水背包模板定位竖向螺 杆 采取钢套板结合辅助定位钢筋与基础底板钢筋焊接的 方式对劲性钢柱地脚螺栓进行预埋定位 ；同时 ，在防水背 包长边中心线位置设置 西1 4 m m 竖 向止水螺杆 ，用 于防水 背包顶部封模定位 1 】 。 3 4 制作防水墙翻边及防水背包竖向模板 根 据常 规 挂模 支模 方 式 ，采用 厚 1 8 mm木模 板 、 6 0 m m x 8 0 m m 木方 、西4 8 m m3 2 0 m m 钢管 、伞形销等 材料安装防水墙高3 0 0 m m 翻边与高6 0 0 m m 防水背包竖向模 板 ，辅助钢筋焊接在基础底板钢筋上 ，固定于用于固定挂 模的钢管上，同时结合止水螺杆对模板进行有效定位 ( 图 3)。 L 一一 一 一 一一 一 一一 一 一一 一 一一 一 J 图3 防水背包模板加固平面示意 3 5 施工基础底板混凝土施工 基础底板连同高3 0 0 m m 外墙翻边与防水背包一起进行 混凝土浇筑 ，劲性柱截 面尺寸范围内仅浇筑至底板面标高 位置。 3 6 吊装防水墙劲性壁柱钢柱 待基础底板混凝土强度达到设计要求时 ，进行首节劲 性钢柱 吊装 ，首节钢柱通过柱底钢板螺栓孔对应套人预埋 螺栓 ，采用高强螺母固定，并将钢柱底钢板与基础底板混 凝土面层之间的空隙用高强度灌浆料进行填实处理。 3 7 上部结构钢筋 、预埋水平螺杆与模板施工 进行该层地下室水 平施 工缝 以上结构钢筋 的绑扎 ， 同时在水平施 工缝 钢板止水片顶部与相应水平位 置设 置 西1 4 mm 水平止水螺杆 ，竖向结构钢筋 隐蔽验收合格后进 行该层地下室水平施工缝以上结构模板施工 ，并利用预埋 的水平与竖向止水螺杆 ，结合木方 、槽钢与钢管 ，完成防 水背包侧边竖向模板安装调整与顶部封模施工 ( 图4 、图 5)。 止水螺杆 图4 防水背包模板加固立面示意一 图5 防水背包模板加固立面示意二 3 8 浇筑上部结构 混凝土 支模体系 、水平结构钢筋及其他专业配套工作经验收 合格后 ，浇筑该层地下室墙 、柱 、顶板混凝土，防水背包 上部高3 0 0 m m 混凝土亦同时施工完毕。 4 质量 控制关键 点 1 ) 钢板止水片每段之间的焊接需饱满 ，无砂眼或漏焊 现象 ；同时 ，由于钢板止水片较薄，焊接过程中需注意避 免焊通情况发生。 2) 钢板止水片定位措施需牢固，在施工过程中，尤其 混凝土浇筑过程中不得 出现移位现象。 3 ) 防水背包内钢筋绑扎质量严格控制其规格 、间距及 保 护层厚度 ，定位应准确 、牢 固，锚 固长度应满足规范要 求。 4) 防水背包支模体系支设与加固措施需到位 ，止水螺 杆 、木方 、钢管等应按方案中计算规定的型号与间距要求 设置。 5 ) 在第2 次混凝土浇筑过程 中，当混凝土面浇筑至防 水背包顶部时 ，应采取防水背包顶部封模处理 ，避免墙 、 柱混凝土继续往上浇筑时由于混凝土 自重和浇筑压力而导 致混凝土溢出，造成防水背包混凝土浇筑不密实，同时也 避免了混凝土浪费；另外 ，应在防水背包侧 向模板顶部 的 角上或 中间部位开设 出气孔 ，避免混凝土浇筑后期防水背 包封闭模板内产生气压带而导致混凝土浇筑不到位 。 6 ) 混凝土浇筑过程 中，避免振动棒直接接触钢筋与钢 板止水片 ，并采取快插慢拔的方式 ，既不能漏振又不能过 ( 下转第1 2 7 9 页) 2 0 1 5 1 1 B u il d in g C o n s t r u c t i 。 n 固 查 堕 垦 塑 竺 塑 圭 三 垫 本工程共设置5 4 组支撑点，其中2 0 组支撑点为外围支 撑 ，采用单根 6 0 9 m r n 钢管支撑 ，剩余3 4 组 支撑点为 由 6 0 9 mm 钢管组合成的格构柱 。通过采用M a d i s 有限元施 工计算软件进行施工全过程模拟分析 ，最终确定 了临时支 撑的总体卸载流程 ：即临时支撑整体卸载顺序为从轴中向 两侧对称卸载，单跨钢架卸载顺序为从根部往跨 中对称卸 载。卸载顺序如图6 所示 】 。 图6 临时支撑卸载流程 5 结语 在本 工程 施工时 ，结构卸载过 程采用全站仪观测 和 布置应变计相结合 ，分析结构卸载完成后 的变形及应力状 况 。综合体育馆卸载完成后 ，结构最大应力为6 4 MP a ，位 于跨度最大的T R 1 跨中；结构最大竖向变形为7 6 m m，位于 T R 1 跨 中。从观测结果可以看 出：结构应力及变形值均满 足设计要求。 参 考 文献 1 】张宇鹏， 郝玉松I 陈洗礼， 等 长春汽车博物馆钢结构临时支撑整体卸 载技术 J 施工技术， 2 0 1 1 ( 1 0 ) ：3 0 3 2 2 唐忠平， 黄方林， 胡春晓， 等 宁波铁路南站主站房北水滴钢结构临时 支撑卸载监测 J 施工技术， 2 0 1 5 ( 1 2 ) ： 1 1 9 1 2 5 3 】 褚世仙 ， 杨雷生 东胜体育场钢结构施 工临时支撑体 系监 测 J l现代 测绘， 2 0 1 1 ( 2 ) ： 5 6 4 】杨正军， 李毅， 吕黄兵， 等 钢结构工程中临时支撑拆除验算【 J 1 钢结 构 2 0 1 2 ( 4 ) ： 3 5 1 3 8 5 】刘志强 浅论钢结构屋面滑移施工中的临时支撑 J 低碳世界， 2 0 1 3 ( 0 4 X ) ： 2 3 2 2 3 4 【 6 】王道峰 网架结构临时支撑体系的设计与卸载技术 J 】 中国建材科 技， 2 0 1 4 ( 3 ) ： 1 2 4 1 2 6 7 敖明华， 魏焱， 朱吉， 等 体育场管桁架钢罩棚临时支撑整体卸载 J 安装 ， 2 0 1 4 ( 1 1 ) ： 3 1 3 2 8 李保平， 安建民， 余建国， 等特式吊楼分体与临时支撑施工技术 J _ 中国建筑金属结构， 2 0 0 6 ( 5 ) ： 2 8 3 3 ( 上接第1 2 7 3 页 ) 振 ，翻边部位采取二次振捣。 7 ) 模板拆除后严格控制混凝土养护1 4 d ，并做好成品 保护工作。 5 实施效果 1 ) 钢筋混凝土防水背包施工简便 ，质量易控制。 2 ) 钢板止水片与劲性钢柱无需连接 ，避免钢柱柱身受 到额外损伤。 3 ) 在基础底板施工时仅需考虑劲性钢柱地脚螺栓定位 安装施工 ，避免 了钢柱安装定位于基础底板钢筋上时 ，因 底板钢筋无法承受钢柱 自重而采取另外的加固措施。 4 ) 基础底板浇筑完毕后再进行劲性钢柱安装施工 ，易 控制钢柱的平面 、竖向定位 ，确保钢柱吊装的施工质量。 5 ) 钢柱于基础底板完成后吊装 ，钢柱柱身长度可 以根 据地下室楼层的层高加下一层伸出段长度形成一节 ，避免 中间分段 ，减少 了钢柱焊接工作量 ，从 而避免了对工期 的 影响 ， 节约了焊缝检测费用 ，降低了造价 】 。 6 结语 防水墙劲性壁柱外侧设置钢筋混凝 土防水背包施工技 术的采用 ，解决了现有技术 中存在 的施工难题 ，将基础底 板施工阶段防水墙水平施工缝处设置的钢板止水片绕开型 钢柱 ，避免钢板止水 片直接焊于型钢柱身上 ，确保型钢柱 受力性能 的同时 ，保证 了该节点的防水效果 ，解决 了基础 底板施工时需考虑劲性钢柱安装的难题 ，减少了钢结构加 工 、运输 、吊装 、焊接及检测等工作量和施工工序 ，在加 快施工速度 、节约工程成本方面具有一定的技术优势 ，为 类似工程施工积累了经验。 参考文献 1 邵孟新 地下防水结构施工缝构造方法比较和分析 J 施工技术， 2 0 0 5 ( 1 1 1 ： 3 9 4 0 2 】陈金安 谈高层建筑地下室防水工程施工技术 J 山西建筑 ， 2 0 0 7 ( 1 2 1 ： 1 41 1 4 2 3 】林元 雷 地 下室刚柔结合防水施工 J l 福建建筑， 2 0 0 9 ( 3 ) ： 1 0 0 1 0 1 4 李静， 黄丽红 浅谈地下室施工缝与后浇带的施工方法 J _ 科技信 息。 2 0 1 2 ( 1 7 ) ：3 6 4 5 】林文剑 地下工程防水混凝土细部构造施工质量控制 J l 山西建筑， 2 0 0 9 ( 2 0 ) ： 2 2 9 - 2 3 0 【 6 刘杰胜， 李东来 地下室防水研究 J 水科学与工程技术，2 0 1 1 ( 1 ) ： 3 5 【 7 】 张保 明 大体积筏板 基础 施工缝的防水处理【 J 】 建筑技 术， 2 0 1 1 ( 6 ) ： 5 40- 54 2 2 0 1 5 - 1 1 B u i ld i n g C o n s t r u c fi o n 回
