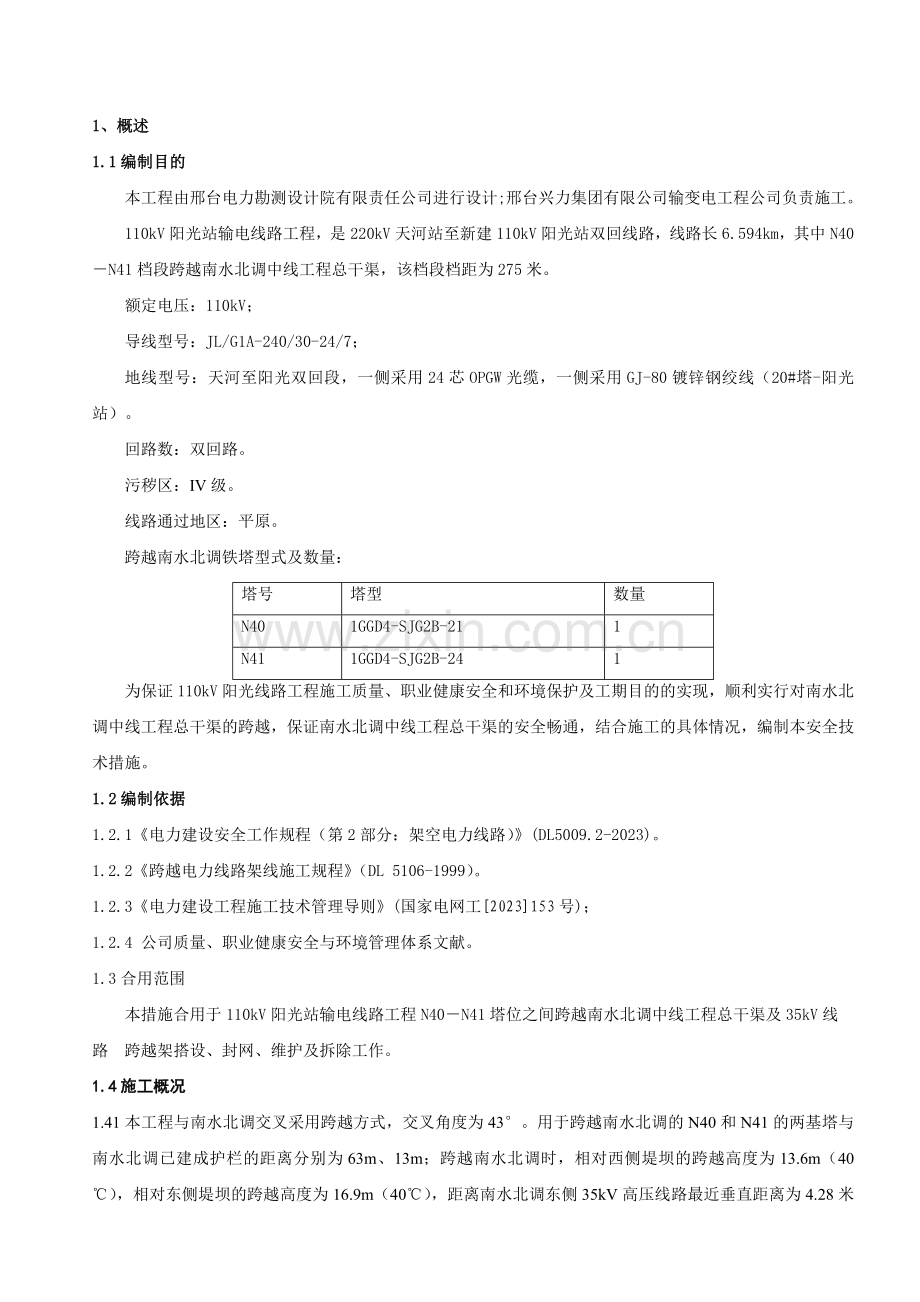

1、概述
1.1编制目的
本工程由邢台电力勘测设计院有限责任公司进行设计;邢台兴力集团有限公司输变电工程公司负责施工。
110kV阳光站输电线路工程，是220kV天河站至新建110kV阳光站双回线路，线路长6.594km，其中N40－N41档段跨越南水北调中线工程总干渠，该档段档距为275米。
额定电压：110kV；
导线型号：JL/G1A-240/30-24/7；
地线型号：天河至阳光双回段，一侧采用24芯OPGW光缆，一侧采用GJ-80镀锌钢绞线（20#塔-阳光站）。
回路数：双回路。
污秽区：IV级。
线路通过地区：平原。
跨越南水北调铁塔型式及数量：
塔号
塔型
数量
N40
1GGD4-SJG2B-21
1
N41
1GGD4-SJG2B-24
1
为保证110kV阳光线路工程施工质量、职业健康安全和环境保护及工期目的的实现，顺利实行对南水北调中线工程总干渠的跨越，保证南水北调中线工程总干渠的安全畅通，结合施工的具体情况，编制本安全技术措施。
1.2编制依据
1.2.1《电力建设安全工作规程（第2部分：架空电力线路）》(DL5009.2-2023)。
1.2.2《跨越电力线路架线施工规程》（DL 5106-1999）。
1.2.3《电力建设工程施工技术管理导则》(国家电网工[2023]153号)；
1.2.4 公司质量、职业健康安全与环境管理体系文献。
1.3合用范围
本措施合用于110kV阳光站输电线路工程N40－N41塔位之间跨越南水北调中线工程总干渠及35kV线路 跨越架搭设、封网、维护及拆除工作。
1.4施工概况
1.41本工程与南水北调交叉采用跨越方式，交叉角度为43°。用于跨越南水北调的N40和N41的两基塔与南水北调已建成护栏的距离分别为63m、13m；跨越南水北调时，相对西侧堤坝的跨越高度为13.6m（40℃），相对东侧堤坝的跨越高度为16.9m（40℃），距离南水北调东侧35kV高压线路最近垂直距离为4.28米（40℃）。杆塔（N40和N41）导线加挂双绝缘子串，且该档的导、地线不允许有接头。本工程在跨越南水北调时，在其范围内没有立塔，因此不影响南水北调的水流量；并且其跨越高度符合规程规定。
1.4.2跨越南水北调35kV线路重要跨越参数表

1.4.2 本期跨越施工地处平原，所有跨越施工位于邢台市境内，总干渠两侧有隔离网和绿化带。
2、跨越施工计划
2.1跨越架搭设共需2天时间，计划2023年12月10日～2023年12月11日内进行，
2.2导地线架设共2天时间，计划2023年12月12日～12月13日进行。
序号
工序
施工日期
备注
1
导地线展放
2023年12 月12 日～ 12 月12 日

2
紧线及挂线
2023年 12 月 12 日～ 12 月 12日

3
附件安装
2023年 12 月 13 日～ 12 月 13 日

2.3 跨越架拆除共需2天时间，计划2023年 12 月 14 日～2023年 12 月 14 日进行 。
3、施工组织
3.1 现场施工组织机构

3.2人员到岗、到位责任制
3.2.1跨越南水北调总干渠施工时，公司安监部专业人员应到岗到位。
3.2.2跨越架搭设和拆除（封网）施工时，分公司安全监督工程师、专职安全员应到岗到位。
3.2.3跨越南水北调总干渠施工时，项目部经理、项目总工、项目专职安全员应到岗到位。
3.2.4各级人员到岗后应检查施工人员是否进行了施工措施的培训和技术交底；施工人员是否掌握了施工程
序的危险点和控制措施；施工措施和各项制度的贯彻情况；重要工器具、安全工器具是否通过实验，检查合
格。并且监督和指导跨越架搭设工作。
3.2.4跨越架搭设责任记录

跨越架安全施工责任登记表
工程名称:
被跨越物名称：

地点：
责任范围
施工负责人
工作日期
备注
绝缘绳、网质量检查

分坑、挖坑、埋地锚的质量检查

拉线、浪风绳的连接、固定和看护

敷设尼龙网封顶的监护

导引绳、牵引绳、导线和地线在牵引跨越电力线之前，所有连接点的复检

其他

邢台兴力集团有限公司输变电公司
4、施工方案拟定
4.1气象条件
本工程施工气象条件采用如下
气象条件
温度(℃)
风速(m/s)
冰厚(mm)
最高气温
40
0
0
最低气温
-20
0
0
大气过电压
有 风
15
10
0
无 风
15
0
0
设计基本风速
-5
25
0
年平均气温
15
0
0
覆 冰
-5
10
5(导线)
10(地线)
操作过电压
15
15
0
安装情况
-10
10
0
平均年雷暴日数
35天
冰的密度
0.9
注：基本风速为离地面10m高，30年一遇10min平均最大值。
4.2导线和地线的选择及其防振措施
4.2.1 导线
本工程导线采用1×JL/G1A-240/30-24/7钢芯铝绞线。
JL/G1A-240/30-24/7钢芯铝绞线机械物理参数一览表
标称截面 铝/钢 (mm2)
JL/G1A-240/30-24/7
铝股x直径+钢股x直径
24/3.6+7/2.4
钢截面(mm2)
31.67
铝截面(mm2)
244.29
铝钢截面比
7.734
总截面(mm2)
275.96
外径(mm)
21.60
弹性系数(N/mm2)
73000
线膨胀系数(N/mm2)
19.6×10-6
计算拉断力(N)
≥75190
最大使用张力(N)
28572
最大使用应力(N/ mm2)
103.5
计算重量(kg/km)
920.7
安全系数
2.5
4.2.2 地线
一侧采用24芯OPGW光缆，一侧采用GJ-80镀锌钢绞线。
地线的重要机械和物理特性：
OPGW光缆参数
招标参考值
型式
OPGW-24
芯数
24
计算截面(mm2)
110
直径(mm)
14.5
直流电阻(20℃/km)
≥ 0.49
0.3s允许短路电流(kA) (短路起始温度40度)
≥ 14.9
单位重量(kg/km)
≤ 674
额定拉断力(RTS)(kN)
≥ 90
拉重比(RTS/G)
≥ 0.146
最大允许使用张力(N)
≥ 40%RTS
最大允许每日张力(N)
≥ 22%RTS
外层单丝直径(mm)
铝包钢：≥3.0
1×7-11.4-1270-B(GJ-80)(1×7结构)机械物理特性
钢绞线型号
1×7-11.4-1270-B(GJ-80)
结构(根/mm)
7/3.8
绞线破坏拉力(kN)
≥92.75
计算截面积(mm2)
79.39
标称直径(mm)
11.4
标称单位重量(kg/km)
630.4
弹性模量(GPa)
185.0
温度膨胀系数(1/℃)
11.5×10-6
最大使用张力(N)
23187
最大使用应力(N/ mm2)
292
安全系数
4.0
4.2.3绝缘配合
本工程按Ⅳ级污区设计。
依据国家电网公司物资采购标准，绝缘配置为悬垂串、耐张塔跳串采用120kN级复合绝缘子串，型号FXBW-110/120-3。
FXBW-110/120-3公称结构高度1440mm，公称爬电距离3520mm。公称爬电距离满足e级污秽区规定。
4.2.4杆塔、金具选择
全线铁塔采用《国网公司输变电工程通用设计》110（66）kV输电线路分册（2023年版）中的塔型1GGD3、1GGD4模块。共计新建钢杆43基，跨越南水北调杆塔分别为N40：1GGD4-SJG2B-21，N41:1GGD4-SJG2B-24；金具采用2023年版国网公司通用设计110（66）kV输电线路金具分册的标准金具串型。基础型式为桩式基础。基础施工、杆塔组立在跨越施工前所有完毕。
4.2.5防雷与接地
为防止雷直击导线，全线架设两根地线，双回路杆塔地线对边导线采用10°保护角，单回路杆塔地线对边导线保护角小于15°。导线和避雷线之间的净空距离在大气过电压无风情况下满足0.012L+1米的规定(L是档距)。杆塔上两避雷线之间的距离不超过避雷线与导线垂直距离的5倍。
全线铁塔逐基、逐腿接地，接地装置采用方环加放射线型，接地体采用F12圆钢，对不同的土壤电阻率，分别配置相应的接地装置。
4.3对南水北调的影响
4.3.1本工程采用一跨跨越挖方渠道两侧保护区，对渠道边坡和衬砌结构不导致任何影响；
4.3.2建筑物布置不影响中线干线工程的管理维护交通车辆通行，运营维护道路以上净空距离远大于4.5m。
4.3.3不影响渠道两侧的排水沟、截留沟等排水设施功能，不堵塞地埋行洪通道。跨越工程的工程设施不修建在渠道两侧的渠堤、防洪堤、排洪建筑出口处。
4.3.4跨渠建筑及相关设施在中线干线工程管理范围内的跨越高度、与邻近设施的安全距离满足相关技术标准规定。
4.3.5跨渠建筑不涉及排水，无污水排水。
4.3.6跨越建筑设立的防撞设施满足高度不低于0.75m，防抛网高度不低于2.0m的规定。
4.4跨越架搭设
4.41跨越35kV南水北调专供线路跨越架搭设
根据现场勘测实际情况，适宜搭设木质杉杆跨越架。
所以拟定本次跨越南水北调35kV线路采用在线路两侧分别搭设三排杉杆跨越架，三排杉杆架联为整体，外侧装设拉线起到防风稳固的作用，在铁路上方架体之间采用尼龙绳进行封网的方法实行跨越。

4.4.2 跨越架型式设计
跨越架设计参数（《电力建设安全工作规程第2部分：架空电力线路》(DL5009.2-2023)）
序号
部位
规定最小安全距离
实际距离
1
架面与线路导地线带电体的水平距离（按110kV考虑）
2.0m
4.0m
2
封顶网距线路导地线的垂直距离（干燥）
2.0m
3.0m
3
封顶网距线路导地线的垂直距离（浸雨）
2.0m
2.5m
5
安装条件下风偏值按10m/s设计架体宽度

6
风荷载按25m/s（抗10级风）设计架体结构

4.4.3总干渠两侧围网跨越架搭设
为防止导地线牵放时对两侧围挡导致破坏，需要搭设一般跨越架

撑杆 撑杆

4.4.4跨越架的搭设应符合下列规定：
(1)搭设跨越架必须进行现场调查，根据被跨越物的性质和高度拟定架子的型式，搭设时必须用经纬仪测出准确位置，以免偏出线路，架宽必须宽出边导线路2米以上,且架顶两侧应装设外伸羊角。
(2)要选配好架杆，所用的杉杆最小直径不得小于70mm，腐朽和弯曲过大者不能使用，受力大的部位要用直径大且直的杉杆，要量力选材。
(3)导线垂直下方不应有立杆，应在离开导线投影点处0.7m以外埋设立杆。导线投影处两立杆之间的最上层水平杆用胶皮包住以防磨导线（此措施为放导线时导线触及架子时使用）。
(4)架子用Φ4.0黑铁线或Φ12麻绳逐点绑扎牢固，绑点必须在架子外侧，绑线剩余部分应缠绕在杆上，不得支起，更不准向内弯曲。
(5)架杆间距：立杆间距为1.5m，水平杆为1.2m；所有的架型必须有必要的扫地杆；杉杆搭接长度不得小于1.5米，并至少有两点绑扎牢固。封顶杆间距：横向间距3m。羊角杆伸出架子长度1.5m，用木杆封顶有困难时，可用尼龙绳封顶。
(6)支撑杆一般对地夹角为60°，根部应埋入深度为0.3m。拉线应打在有封顶杆的结点处，拉线规格为Φ4×3的铁线或GJ-35钢绞线均可，对地夹角不大于45°。架高15m以上的应设上下双层拉线，拉线应用3t地锚，固定埋深为1.2m，架高15m以下的，根据实际情况土质好的可用铁镢子，否则必须用地锚；铁橛子打入深度不小于1.3m，并加挡土板，拉线根据实际情况用单层或双层拉线。
（7）本线路如与被跨越物的夹角较小、架子很长时，可考虑分段搭设独立架子，但其结构形式和宽度应满足本措施的规定，并加装外侧的羊角杆。
（8）对10kV及以下电力线路、Ⅲ级以下通讯线路，应尽量联系落线，落线后不断线的仍应搭设简易架子，以防磨坏对方线路。
（9）跨越架两端及每隔6-7根立杆应设剪力撑、支杆或拉线，剪力撑、支杆或拉线对地面的夹角不得小于60度，支杆埋入地下的深度不得小于0.3m。
（10）跨越架的立杆应垂直地面，且大头朝下，埋深不得小于0.5m，杆坑底部应夯实，遇松土或地面无法挖坑立杆时应绑扫地杆。跨越架的横杆应与立杆垂直搭设。
4.5 架线施工流程图
施工准备
跨越架搭设
导引绳展放
导地线展放
紧线施工
跳线安装安装
结束

4.6施工环节、方法及标准

序号
环节
方 法
标 准
1
施工准备

进入现场的机械设备、工器具、原材料符合安全技术规定。
2
跨越架搭设
一般跨越架搭设
见本工程编制的《跨越架搭设安全技术措施》
特殊跨越架搭设
见本工程编制的专项跨越架搭设安全技术措施。
3
滑车悬挂
人工悬挂地线、光缆放线滑车；机械悬挂导线放线滑车
1、放线滑车型号与导地线相匹配，轮槽底径和槽形满足规定。
2、金具、绝缘子型号、数量及连接符合设计规定，详见《金具安装手册》。
4
导、地线展放
光缆采用“一牵一”张力展放方式；导、地线采用“一牵四”方式展放
见本工程编制的《张力放线区段设计》、《液压连接施工工艺手册》
5
紧线施工
1、导、地线作业采用压线装置作业；
2、耐张塔采用地面紧线精调，弛度采用等长观测法。
1、 弧垂观测档选择合理，数量可以根据现场条件适当增长。
2、 弧垂允许偏差±2.0％；
3、本档段导地线不允许有接头。
6
跳线安装
高空模拟、高空或地面压接后提高并安装到位；高空人员运用软梯安装跳线
1、跳线重锤片数、弧垂和最小安全间隙满足设计规定。
2、跳线呈悬链线状自然下垂、美观。

5、职业健康安全及文明施工措施
5.1风险预测及控制措施
序号
风险预测
重要控制措施
1
违章指挥、违章操作、违反技术和劳动纪律、违反操作规程酿成事故
1、跨越南水北调总干渠架线施工前，要办理跨越协议，并请南水北调工程方面派人协助做好
安全工作。施工时在作业点两侧设立控制区，参与施工人员要遵守劳动纪律和
《电力建设职业健康与环境管理工作规定》的有关规定，严格执行《电力建设
安全工作规程》（第2部分：架空电力线路）及本作业指导书，做到令行严禁。
2、严格执行并填写〈作业现场交底（班前会）登记表，施工时要填写《跨越
施工安全责任登记表》。严格执行工作票和“十不准”贯彻卡制度，工作票的
使用应与“十不准”贯彻卡相相应。坚持交底制度，未经交底不得施工。未经
审批人批准，任何人不得随意更改措施。搭设和拆除跨越架必须设安全监护人。
3、施工现场要分工明确，各负其责，做到令行严禁。
4、跨越架架杆必须符合规程规定，用φ8铁线绑扎。
5、跨越架的拆除应先拆除封顶网，然后拆除跨越架，按照搭设的逆过程进行。
2
跨越架倾斜、拉线失效酿成事故
1、 跨越架立杆必须垂直，扫地杆绑扎牢固。
2、 跨越架立杆间距不大于1.5m，横杆间距不大于1.2m。
3、 架体两端及每隔2～3根立杆设立剪刀撑、支杆。架体大面要设“十字盖”。
4、 每相导线下方必须设V形拉线，用地锚及双钩调节控制，拉线对地夹角不
大于45°，拉线规格不小于φ9钢绳，地锚埋深大于1.5米。
5、 执行报验手续，即跨越架未经验收，不得进行下一步工作。
6、 跨越架搭设完毕后，要派专人昼夜认真看护，警卫人员要尽心尽责，并注
意架体的稳固情况。
7、 风雨后，要检查并加固架体。
3
触电、放电、风电、感应电伤人
1、 严禁使用皮尺、钢尺等非绝缘用品测量对带电体的距离。
2、 现场设立安全监护人，且监督、检查到位。
3、 封顶网绳与带电体的实际距离必须符合规程规定（导线、地线与带电体的
距离不小于3.5m；作业人员的活动范围与带电体距离不小于2.0m；）。
4、 各种工器具要进行认真检查，损坏的工器具和潮湿、油污的绳索不得使用。
绝缘工具运到现场后应按规格、类别整齐摆放在防水帆布上，以防受潮。封网承力绳、牵网绳、网片等所有有也许与电力线接触的绝缘绳索必须干燥，必须在良好天气下进行封网工作。所有绳索的连接工作必须有技工担任。
5、 封网承力绳张力要合适，要按照保证经雨淋后对被跨线路地线1.5m以上
的安全距离，不良天气后（如雨、大风、雪等）对封顶网及时进行调整，保证对带电线路的安全距离。放线过程中跨越档两侧铁塔均应悬挂带接地放线滑车与铁塔可靠连接；要用φ17.5mm×8m钢绳套将放线滑车与铁塔横担拢住，以起到二道保险作用（注意防止磨损导线），二道保险在附件完毕后方可拆除。
6、 跨越不断电线路架线施工应在良好天气下进行，遇雨雪、相对湿度大于85
％或5级以上大风时，应停止工作。如施工中碰到上述情况，则应将已展放好的网、绳加以安全保护。
7、放线过程中导引绳、牵引绳及导线张力要按照放线区段《张力放线设计》
的规定值设定，并随时注意观测，以保证导线及走板不磨封顶网。
8、对架线工序使用的旋转连接器、抗弯连接器、卡线器、Ｕ型环、链条葫芦、牵引绳接头、走板等连接部分，要所有检查，发现有疑问者要坚决换掉，在连接工具上做到万无一失；张牵机更要做到状态良好，控制灵活，在操作上不能出现任何人为失误；护线人员精力集中、通讯畅通，发现问题及时报告，快速解决；指挥人员要具体了解本区段情况，对不安全因素及解决办法要心中有数，时刻坚持安全施工不放松。
9、要安排有责任心的人员看护跨越架，配带必要的加固工具；导地线展放过程中，携带报话机，及时、准确通报跨越架情况。
4
高空坠落
1、设立高空作业安全监护人，并监督、检查到位。
2、高空作业人员必须进行身体检查，体检合格并取得高空作业证后方可工作。
在登高以前，必须认真检查个人安全用品是否可靠，必须穿防滑、合脚的软底
鞋，严禁穿皮鞋、拖鞋及其它硬底鞋登高。身体不适、情绪不稳定的人员严禁
高空作业。
3、 安全带应系在立杆上，不得系在尚未绑扎牢固的横杆；在横杆上走动时，
应将安全带系在上部绑扎牢固的横杆上，严禁不系安全带在横杆上走动。安全带不得低挂高用。
4、上下跨越架时要手抓牢，脚踏实，防止蹬空，防止安全带挂卡杆。
5、地上泥泞时，应备草垫，上架人员将脚上的泥清除干净再登高。
6、工作前严禁饮酒。
7、遇有五级以上大风或雨、浓雾天气严禁登高作业。
5
物体打击、坠物伤人
1、 杉杆堆放的两侧设立柱，堆放高度不超过2m。
2、 两人抬运杉杆时，应使用同肩，要同起同落。
3、搭设跨越架用的杉杆必须用绳索传递，杉杆绑扎牢固后才干松绳。横杆搭设2步后，立杆上要及时安装支杆。施工操作全过程中，全体施工人员必须戴好安全帽，跨越架上人员应对的使用安全带及配备工具袋，严禁抛扔工具等物。
6
交通及运营事故
1、 设立安全瞭望哨。
2、 施工人员不得随意进入总干渠内。
3、 过网绳时，要保证绳索距带电线路1.5m的安全距离。
4、 不要向总干渠内丢弃金属物，防止污染水质事故。
5、 佩戴好安全帽，使用红旗、报话机及时指挥操作。
6、 杆坑挖掘避开电缆，发现异物立即查清再施工。严禁野蛮施工。
7、 交通控制区两侧的警示人员负起职责，随时报告车辆、人员通过情况。
7
交通运送事故
杉杆不得超载、超长运送，要遵守交通法规。
注：跨越架从施工之日起到拆除完毕，设专人24小时现场监护，避免自然和人为因素破坏引发事故。
5.2施工操作全过程严格执行并填写〈作业现场交底（班前会）登记表，施工时要填写《跨越施工安全责任登记表》。严格执行工作票和“十不准”贯彻卡制度，工作票的使用应与“十不准”贯彻卡相相应。
5.3文明施工与环保
5.3.1推行“绿色环保工程”和“清洁素养型施工”，实现真正意义上的全过程安全文明施工。
5.3.2树立“尊重人、关心人、爱惜人、以人为本”的安全理念，为员工营造一流的生活、施工与安全文明施工环境，实现作业全过程人身安全防护完善化。实现安全健康环境管理控制目的。
5.3.3 施工场地做到整洁有序，实行定置化管理，机械设备定点放置、材料堆放井然有序，标记醒目。
5.3.4以实际地形、地貌为依据，科学、合理制定施工技术措施，减少临时占地面积，施工完毕恢复原有的地形、地貌。
5.3.5运送道路尽量选用原有的道路。对机动车辆不能到达的施工点，采用人力运送：
5.3.6 废料、垃圾分类存放，施工、产生的废料与垃圾，分类集中存放在现场固定位置。
5.3.7 进入现场人员严禁穿拖鞋、凉鞋、高跟鞋、背心、短裤及裙装。严禁在现场内赤膊。
5.3.8拆除作业、近电作业、吊装作业等危险作业，事前负责现场安全管理人员就作业安全向作业人员做出具体说明，在作业区安全距离外围设立安全围挡及醒目的警示标志，并有专人监护。
5.3.9保证施工现场道路畅通，保持场容场貌的整洁，随时清理垃圾。
5.3.10进入现场机械做到机容机貌整洁、安全技术状况良好、安全保护装置齐全。
5.3.11推行“绿色环保型”施工。尽量减少临时占地，减少植被（树木）破坏；机动车辆不能到达的地方，采用人力运送；施工完毕后做到“工完、料尽、场地清”。
5.3.12 跨越架拆除后，施工区域范围尽量恢复原地貌。
5.3.13 做好施工现场安全保卫工作，采用必要的防盗措施，在现场周边设立围护设施。非施工人员不得擅自进入施工现场。
6、应急预案管理
在施工中，小事故因解决不及时或解决不妥就也许酿成大灾；事故发生后如何处置在初级阶段，建立事故应急救援体系对遏制事故的发生，防止事故的扩大，减少人员伤亡和财产损失意义重大。项目部根据跨越架搭设施工实际情况本着“防止为主，积极救援，统一指挥，分工负责，协调一致”的原则成立如下应急预案:
6.1成立应急救援指挥机构

应急救援指挥机构人员职责：
指挥长：吕子国：负责对本工程生产安全事故应急预案的制定和实行，事故发生时负责组织、协调应急救援系统，并向上级主管部门报告事故情况。
副指挥长：王海龙：负责对本工程生产安全事故应急救援预案的组织贯彻，事故发生时及时、迅速到达事故现场，指挥、布置事故救援工作，协助上级对事故进行调查分析。
项目部各科室成员：负责对所辖各部门应急救援系统的运作，重要涉及：应急救援措施的制定、应急救援小组成员的培训、应急救援物资供应等。
机运队、施工队队长：为各应急救援小组第一负责人，负责组织对本小组成员进行救援知识的培训及对本小组成员进行分工；事故发生时第一时间到达现场指挥救援并向主管领导报告事故情况。
6.2应急联络方式
南监护负责人：
项目部应急救援指挥长：吕子国：8
项目部应急救援副指挥长：王海龙
项目经理：吕子国
施工队队长：师富强：
紧急医疗救护：邢台市
南水北调现场负责人：
6.3应急救援原则
A、发生事故后，现场负责人在报警和按逐级上报程序向主管上级领导报告的同时（发生跨越架倾倒导致断电事故时，应同时向调度、线路所属管理部门报案），抢救受伤人员是第一位的任务；现场负责人要在喧闹、恐慌的气氛中冷静沉着地对事故和周边环境作出判断，并有效的指挥所有人员在第一时间内抢救伤员，并稳定人心，消除人们的恐慌心理。
B、事故发生后要迅速采用一切措施防止事故扩大和蔓延。
C、事故发生后要在积极抢救伤员的同时立即在周边设立警戒线，迅速撤离所有无关人员并阻止人员和车辆进入危险区域，尽最大努力保护好事故现场。
6.4应急抢救措施
针对不同险情或伤害应采用不同的救援方法；；跨越架搭设完毕至跨越架拆除期间受外来物体撞击导致跨越架倾倒使带电线路断线。
跨越架搭设完毕至跨越架拆除期间受外来物体撞击导致跨越架倾倒使带电线路断线事故应急救援
发生跨越架倾倒事故后，跨越架看护人员应在第一时间向施工现场负责人及管理部门报案、报警并向项目部应急救援组织机构成员报告，同时，两人顺线路线方向查看，阻止人、畜靠近事故线路，划定安全区域，设立警示牌等，拦截时应保证人员自身安全。
项目部在接到事故报告后，应立即组织线路上施工人员向事故地点汇集，进行紧急抢险。
7、机械设备及工器具配备表
名称
规格
单位
数量
备注
杉杆
长度6m以上
根
600
根据现场实际需求增减
铁线
φ4mm
kg
500

封顶尼龙绳
φ15mm×60m
条
7
做纬绳
封顶尼龙绳
φ12mm×100m
条
4
做经绳，“弓”字形布置
引渡绳
φ12mm×60m
条
12

尼龙绳
φ4
Kg
4
绑扎固定用
绝缘尼龙绳
φ4
m
80
测绳
拉线
φ9×20m
根
12
可用GJ-50钢绞线代替
地锚
3t
个
6

丝杠
3t
条
12
可用3t链条葫芦代替
卸扣
5t
个
24

传递滑车
0.5t
个
10

剪刀
大号
把
2

弓弩

把
1

张力机
一张二
台
1

牵引机
5t
台
1
