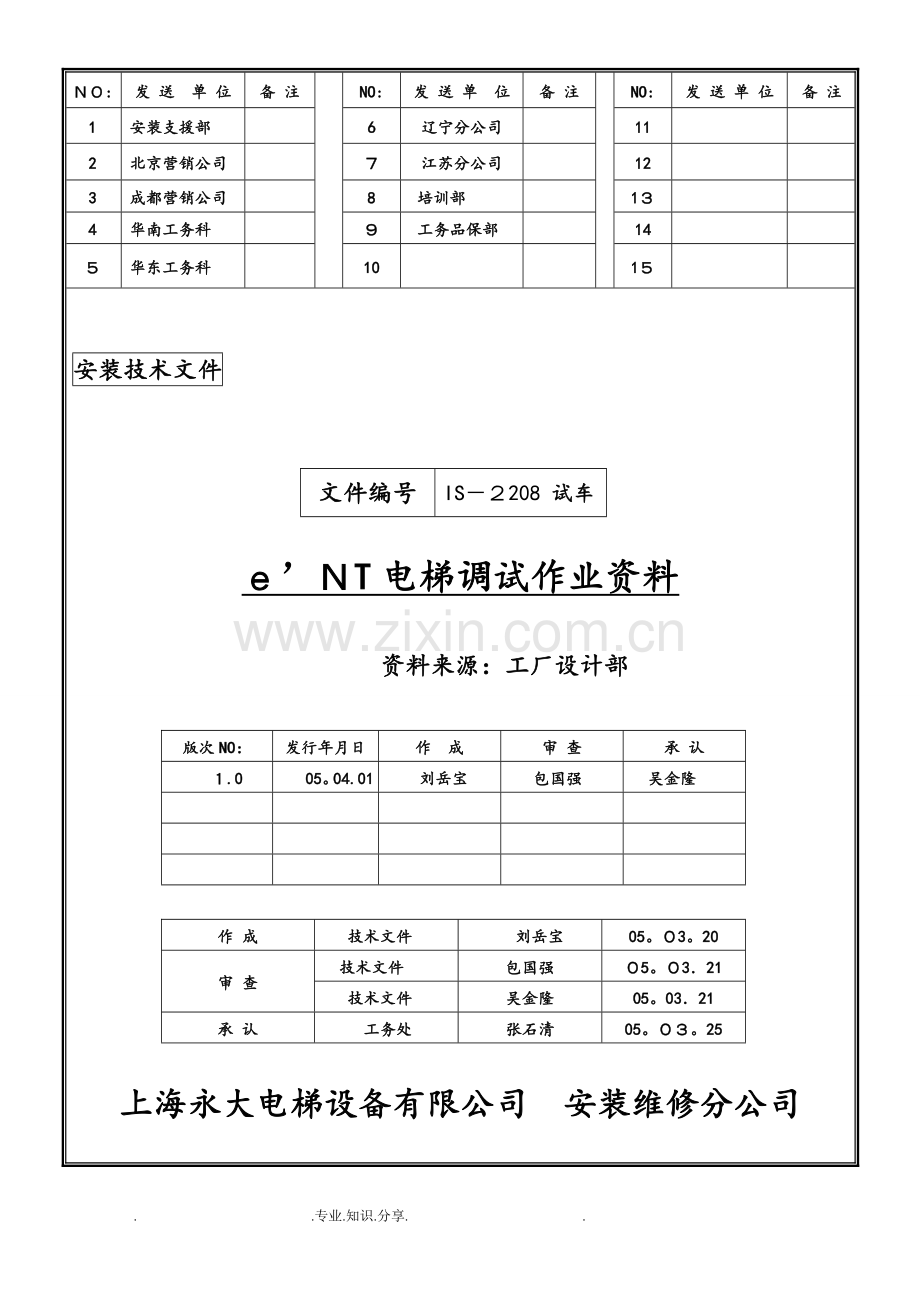

永大电梯维保调试资料.doc

ＮＯ:
发 送　单 位
备 注

NO:
发 送 单　位
备 注

NO:
发 送 单 位
备 注
1
安装支援部

6
辽宁分公司

11

2
北京营销公司

７
江苏分公司

12

3
成都营销公司

8
培训部

1３

4
华南工务科

９
工务品保部

14

５
华东工务科

10

1５

安装技术文件

文件编号
IS－２208 试车

ｅ’ＮT电梯调试作业资料
　 　　　 　 　 资料来源：工厂设计部

版次NO：
发行年月日
作　成
审 查
承 认

　 １.0
　 05。04.01
　 刘岳宝
包国强
吴金隆

作 成
　 技术文件
　 刘岳宝
05。０3。20

审 查
技术文件
包国强
０5。０3．21
　 技术文件
吴金隆
05。03．21
承 认
　 工务处
张石清
05。０３。25
上海永大电梯设备有限公司　安装维修分公司

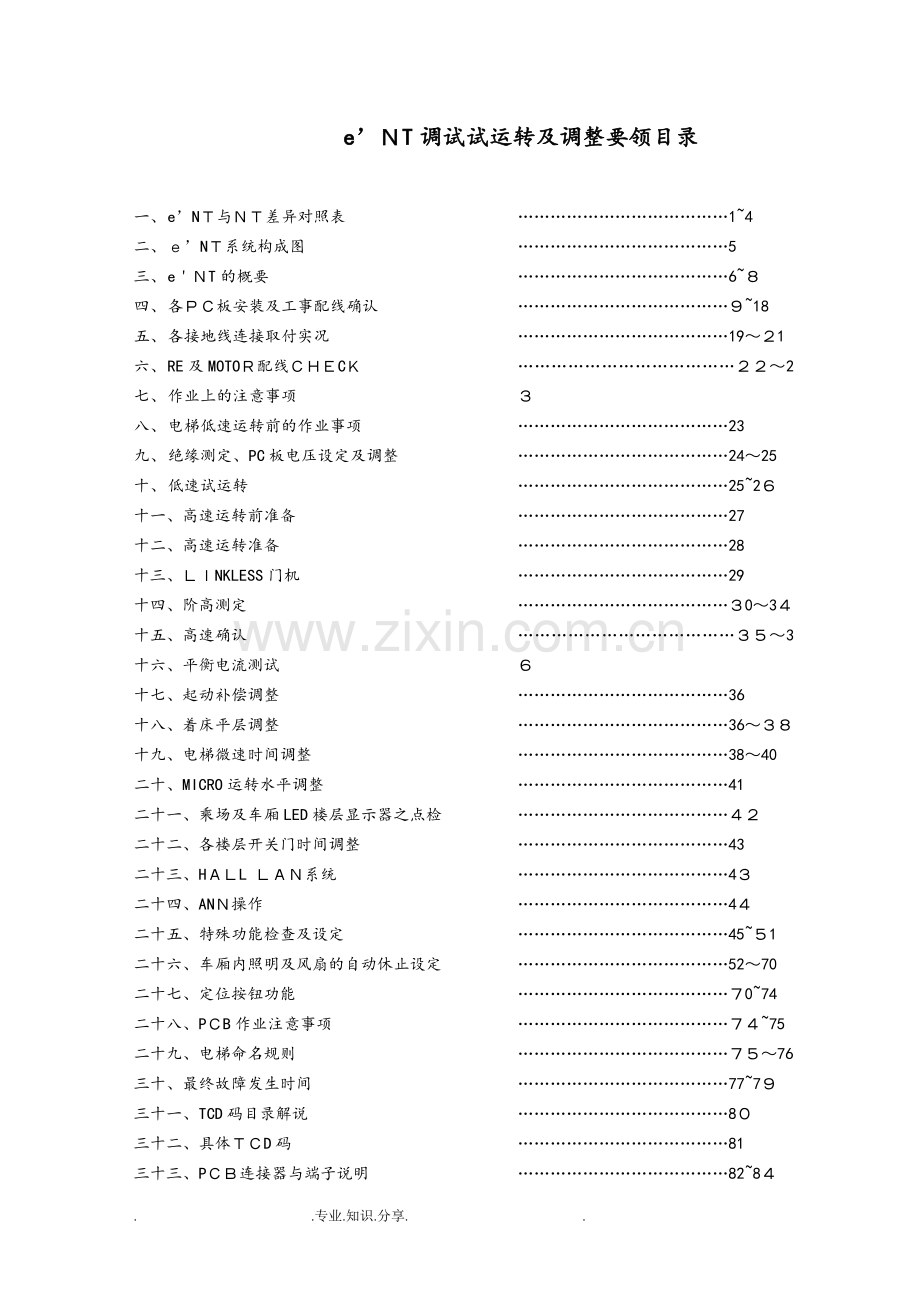

　 e’ＮT调试试运转及调整要领目录

一、 e’NＴ与ＮＴ差异对照表
二、 ｅ’NＴ系统构成图
三、 e＇ＮT的概要
四、 各ＰＣ板安装及工事配线确认
五、 各接地线连接取付实况
六、 RE及MOTOＲ配线ＣＨＥCＫ
七、 作业上的注意事项
八、 电梯低速运转前的作业事项
九、 绝缘测定、PC板电压设定及调整
十、 低速试运转
十一、高速运转前准备
十二、高速运转准备
十三、ＬＩNKLESS门机
十四、阶高测定
十五、高速确认
十六、平衡电流测试
十七、起动补偿调整
十八、着床平层调整
十九、电梯微速时间调整
二十、MICRO运转水平调整
二十一、乘场及车厢LED楼层显示器之点检
二十二、各楼层开关门时间调整
二十三、HＡＬL ＬＡＮ系统
二十四、ANＮ操作
二十五、特殊功能检查及设定
二十六、车厢内照明及风扇的自动休止设定
二十七、定位按钮功能
二十八、PＣB作业注意事项
二十九、电梯命名规则
三十、最终故障发生时间
三十一、TCD码目录解说
三十二、具体ＴＣD码
三十三、PＣＢ连接器与端子说明
…………………………………1~4 　
…………………………………5
…………………………………6~８
…………………………………９~18
…………………………………19～２1
…………………………………２２～2３
…………………………………23
…………………………………24～25
…………………………………25~2６
…………………………………27
…………………………………28
…………………………………29
…………………………………３0～3４
…………………………………３５～3６
…………………………………36
…………………………………36～３８
…………………………………38～40
…………………………………41
…………………………………４２
…………………………………43
…………………………………4３
…………………………………4４
…………………………………45~５1
…………………………………52～70
…………………………………７0~74
…………………………………７４~75
…………………………………７５～76
…………………………………77~7９
…………………………………8０
…………………………………81
…………………………………82~8４
…………………………………另附
…………………………………85～1０1

技术文件
上海永大电梯设备有限公司
版次
第1.０版
编号
ＩS—２２08
e’NＴ调试作业资料
页次
1
项次
项目
NT
e’NT
1
MOTOR
IM
IM
2
控制柜外观

3
CJ
B
O
X
对讲机警铃
无
有
警铃按钮
门控开关
4
C.J BOX内及轿箱PCB
SDC
DMC
CPI
CHARGE
SDCLAN-SY
OPBLAN
DMC
CPILAN 、EIO（32FL以上取付）
5
轿底称
重装置
一个TRANS+一个SW,
面积较大时采用2个TRANS
除货梯仍维持原状（2个SW）外，其余均改为两个TRANS，相应配线变更
6
差动变压
器电源
AC-CVT
交流定电压电源供应
ECVT PCB
电子式定电压电源供应
7
回生电阻
普通陶瓷电阻
铝壳电阻
8
门机转动方式
马达 皮带 HANGER C.DR
C.DR

马达 皮带 主动HANGER
ROPE 从动HANGER

C.DR
9
OPB
不锈钢外壳面板
全新树脂LAN化处理

一、e’NT与ＮT差异对照表

技术文件
上海永大电梯设备有限公司
版次
第1。０版
编号
ＩS—２208
e’NT调试作业资料
页次
2
项次
项目
NT
e’NT
10
POCKET
自闭力
靠弹簧
靠重锤
固定方式
一支BRKT固定
2支BRKT固定，便于调整
DR LOCK
触点ON时，齿合小于7mm
触点ON时，齿合大于7mm
11
PCB工艺
插件式
SMT工艺
12
10T、15B
噪音较大的继电器
新型的低噪音继电器
接触器（AC100V）
接触器（DC48V）
13
RSH、10T
放在整流后面
新品，放在整流前面
14
井道照
明开关
非双控
与低坑开关双控
15
EMI
金属外壳，
病床梯、高速梯取付
PCB状，无金属外壳，标准配置
16
变压器
分离式（两个）
一体式（一个）
17
超载开关
有
无，由程式控制
18
救出运转
向下救出
向上救出（可设向下救出）
19
轿厢上行超速保护装置
无
双向安全钳、夹绳器
20
盘车手轮联系安全保护装置
无
BRKT、SW
21
曳引机防护装置
无
SHIELD
22
双抱闸曳引机
单线圈作用
双线圈作用
23
CHOKE
金属外壳，标准配置
PCB状，无金属外壳，标准配置
24
OPB、IND
CPI、OPB皆未LAN
CPI、OPB皆LAN
1.配线简化、C.J.Box可小型化，成本降低
2.中文显示內容增加，人机界面更友好
3.故障自我檢查功能，维保点数减少
4.扩充性强，便于新增功能

技术文件
上海永大电梯设备有限公司
版次
第1.0版
编号
ＩS—２208
e’NT调试作业资料
页次
３
项次
项目
NT
e’NT
25
OPB、IND
COVER面板单一
树脂（ABS）面板、多样化
IND、CPI外形：
红色LED，圆形DOT，字型（5*7）
IND、CPI外形：
琥珀色LED，方形DOT，字型（5*8）
普通压入式按钮
配合ABS开发，平常可微亮
最高作到40FL
最高作到64FL
26
其他
业主配电柜内FFB无挂锁装置
业主配电柜内FFB可挂锁
低坑检修盒没有井道照明开关
低坑检修盒有井道照明开关
OPB至C.J BOX连接线：
51-56（叫车用）
37S、37S3（显示用）
OPB至C.J BOX连接线：
HA485（485通信用）
SWB1（OPB检修信号）
INTERPHONEA（对讲机用）
27
碰SDS1速度
检修运行、阶高测定、救出运转速
度于SDS1外速度15米/分 ，进入
SDS1速度也为15米/分
检修运行、阶高测定、救出运转速度
于SDS1外速度15米/分 ，进入SDS1速
度降为5米/分
28
INV部FAN
转轴式
横流式
29
CNV接地电容
有
无
30
FIO PCB上MIC标记
U1（安全钳用）
V1（抱闸用）
XL1（上极限开关用）
XL2（下极限开关用）
XI3（门锁回路用）
XFA（消防用）
GRS（安全钳用）
BKCOIL（抱闸用）
LSU（上极限开关用）
LSD（下极限开关用）
HDR（门锁回路用）
FIREROOM（消防用）
31
轿顶照明线
无
有
32
PANEL内PCB种类
MPU PCB 普通插件式
FIO PCB非双稳态式安全触点RY
BDC PCB
IGD PCB
SAFS PCB
SMPU PCB SMT化工艺
SFIO PCB 双稳态式安全触点RY
SBDC PCB
IGD PCB
ECVT PCB

技术文件
上海永大电梯设备有限公司
版次
第1.０版
编号
ＩS－2208
e’NT调试作业资料
页次
４
项次
项目
NT
e’NT
33
行程中间区间表示
无
Mode 16----ANN显示进入中间区间
官检用----电流勾表Hold马达电流值
34
马达电流表示
无
Mode 15----当回运行之中间点马达电
流值(10倍)Hold功能
35
车厢内重量表示
无
Mode 28车厢內重量10进位表示
36
MG.B全波、半波两段式电压侦测回路
无
1.双Brake起动、释放延迟时间符合永
大基准
2.成本低、安全性高

37
IND点检功能
1.检修模式下也有效，若联动电梯
正在保养时，每位乘客叫车就等
于在操作IND点检功能
2.操作IND自动点检时，所有楼
层都同时进行IND自动点检，每位乘客都会看到IND自动点检
1.〝点检灯开关+门止开关〞同时切
入，IND点检功能才有效
限制只有服务员方能操作本功能
2.仅轿厢停靠层站I ND自动点检
除了服务员的操作外，乘客不会
自行看到IND自动点检
38
IND省电功能
无
无人叫车2分种后，降低LED Dot工作电流，自动降低LED亮度
39
轿顶检修运行方式
需切入OPB保守开关
切换時需跑上跑下，浪費时间
楼高尺寸较高现场，极不安全，需
爬进爬出轿厢及轿顶

免切入OPB保守开关
定位按鈕：轿厢自动下行2.5 m
进入轿顶保护：停止开关或保守开关未ON-OFF，不恢复为专用运转
轿顶检修保护：层门未打开3秒以上
(40D未OFF)，不恢复为专用运转
离开轿顶：复归后，自动回到上一层，
服务员优先进入
40
门机改善
弹簧式Closer会发生自闭碰撞异声
切入停止开关时，轿门即自闭碰撞
关到底 14mm前ORS有效，夹到
食指不会重开门
复电后，会有寻找OLS撞门异声
Weight式Closer减缓门机自闭碰撞
轿门开到底时切停止开关，维持不动。
距闭端中心 5mm之前ORS皆有效

电动关門力(门扇撞击人的力)约12Kg
复电后，免除撞门异声
41
消防开关
常开接点
常闭接点
42
POSI
干簧管式POSI
于平层±20mm以外动作
光电式POSI，于平层±20mm以外动
作，提高产品性能,现地免调整

技术文件
上海永大电梯设备有限公司
版次
第1。0版
编号
IＳ—2208
e’NT调试作业资料
页次
５
SHAVE
二、ｅ’NT系统构成图

⒈　系统构成说明
⑴ 业主电源ＲST按主控制屏空气开关FＦＢ。
⑵FFＢ一经切入供频三相交流电经１0T接触器使其电弧改善以及RＳH隔交流最后经整流(ＣNＶ）变成直
　流。
⑶ 整流后的直流电压在4０0V—５００Ｖ之间
⑷ 脉动的直流电经电容滤器，变成较平滑的直流电。
⑸　平滑的直流电经逆变器（脉冲调制变频器）变成频率和电压均可变的交流电(对6组功率晶体用时间差来控制它ON－OFＦ，就会在它的输出端输出一组频率和电压可变可调的交流电．
⑹ 频率可变电压可调的交流电供给马达线圈可以使马达产生正、逆转以及快、慢的速度。
⑺ 当电梯轻载时（马达像发电机)会有回生电力产生,硬体回路利用电晶体和电阻组合，将能量消耗掉。
⑻ 在FＦＢ与整流之间设有吸收突压的电路,它的主要作用为吸收空气开关ＯN－OFＦ切换时所产生的突压,以及吸收外来电网的突压.

技术文件
上海永大电梯设备有限公司
版次
第１．0版
编号
IS—220８
e＇NＴ调试作业资料
页次
6

三、ｅ’NT电梯概要
　ｅ＇NT变频式电梯与NＴ机种一样也主要采用全数位化马达控制用DSP而达到先进的全数位化电梯。只不过里面写的程式方式不同,全数位的概念：即从类比→数位进行控制。
１。 MIＣON CＯMＰＵTER部的构成
与ＮT一样,拥有主ＭICON　COＭPUＴER、从MICON ＣOＭPUTＥR的两个MICRO系统,该两个MIＣRO CＯＭＰＵTＥR有如下的机能;此外还有车厢信号多重传送(ＳＤＡ）.
⑴ 主ＭICOＮ ＣＯＭＰＵＴＥR的机能
a) 运转方式的选择
b) 叫车登录
c) 运转控制
d) 故障检出
e) 位置检出
f) 开关门控制
⑵ 从MICＯN ＣOMＰUTER的机能
a) 速度控制 　
b) 位置检出
c) R。E回授信号
d) 电梯走行控制
⑶ ＳDA MICRＯ COMPUTER的机能
a)　控制盘侧SDA 　 　 　 车厢侧SＤC
b） SDA与SDC都用80C320
c） SDA本身具有处理资料的能力
d) 只要四条传输线即可(两条接收,两条发送)（Y2-6、7、８、9）
⑷。 MICＲO ＣOＭＰUTER的信号入出力回路
a) 车厢内重要信号:
GATE　ＳW、PＯSI等重要信号在主从ＭＩCRO分别有独立的入力BUFＦER。重要信号入力到C.J ＢＯＸ内的SＤＣLAN PCB;接到控制盘的SFＩOR PCＢ,再入力到SMPU PＣB内的主从MICON。
b) 车厢内一般信号：
车厢叫车登录信号、车厢叫车应答信号、车厢位置表示等信号，入力于OPBＬAＮ PCB,经由SDCLAN（信号多重传送网）与SDA进行多重通信。

技术文件
上海永大电梯设备有限公司
版次
第１．0版
编号
IＳ-2208
ｅ＇NT调试作业资料
页次
７

c) 升降道、机械室重要信号：
DOＯＲ SW(#４0Ｄ)、LＩMIT SW、SLＯＷ DOWＮ SW等，接至控制盘的SFIOR　PCＢ,再入力到ＳMPU PC板内的主从MICON。
d） 升降道一般信号:
乘场叫车登录信号通过LAN化信号线，直接入力到SFIOR ＰC板中，通过同样的方法送出乘场叫车应答信号。
ｅ)　RELAY、CTT驱动信号
主ＭＩＣON控制「安全RELAY＃50Ｂ、ＩNVTＥR电源供给CＴＴ#10T」之驱动信号.
从MICON控制「安全ＲＥLAY#5０B、BRAＫE电源供给CTT#1５B」之驱动信号。
ｆ）　INVＴＥR信号：
INVＴEＲ的过电压信号、过电流信号、抑制CＨＥCK信号等,借此SＢＤC ＰCＢ入力至从ＭＩCON,由此MICOＮ出力,作成遮断主电晶体ＢＡSE之抑制信号.
2．　ＰCB介绍
⑴ ＳMPＵ
ＳMPU上搭载有主MＩCＯＮ、从ＭIＣOＮ、多重传送SＤA、全数位化马达控制用ＤＳP。
他们拥有下述机能：
a) 与ＳBDC PC板（BＡSE　重要驱动信号)之间信号的来往。
b) 与SＤＣＬAＮ PC板(车厢多重信号)之间信号的来往.
c) ANＮOUNＣIAＴOＲ用KEY入力及ＬEＤ显示。
d) 全数位化马达控制用ＤSＰ为了使电梯控制全数位化，其主要负责马达向量控制、速度控制、电流回授信号控制.
e) 速度回授入力、电流回授入力。
f) 差动变压器信号入力。
⑵ SFＩOR
a) 机械室、升降道内和乘场的各种信号，以及车厢内重要信号的界面用PC板。
b) 取入SＭPU PＣ板的向量控制入力信号。
c) 搭载符合GB要求之安全触点RELAY（50Ｂ,40D,10０R).
⑶ SＢＤC
a) 主电晶体的ＢASE驱动。
b) 主回路异常信号的出力、异常信号传送回ＳMPU　ＰC板。

技术文件
上海永大电梯设备有限公司
版次
第1。0版
编号
IS—2208
e’NT调试作业资料
页次
８
SDCLAN-SY

O
P
B
E
I
O
CPILAN
OPBLAN

⑷　ＳDCLAN—SY
a) GATE SW、ＳTOP ＳW、ＳCS、MHＳ、ＦＭL。POＳＩ、SAFＥTY SＨOＥ等重要信号的界面.
b) 点检灯SW、保守SW、ＤCＯ、ＳLOW运转用按纽、电锁等入力信号多重通信。
c) ORＳ、ＷD1１0、ＷＤ２0、CＬＳ、ＯLＳ、MICON运转用POSI入力信号多重通信。
(5）OＰＢＬＡＮ
a) 车厢叫车控制纽、OＰEN按纽、CLＯＳＥ按纽、开延长按纽入出力信号多重通信。
b) CPＩ、OVER LOAD BUＺZＥR、方向灯、FAN及ＬＩGＨT休止等出力信号多重通信.
　　（6)OPB ＥIＯ
　　 　32～48ＦL叫车出入扩充用
(7)ＣPILAN
车厢显示用
　 （8)DMC
　　 　a)车厢门开关速度指令控制
b)出入口宽度测定
　　 ｃ)DR M/C信号传输
ｄ）门力矩控制
　 （9)ECVT
　 　 称重装置信号的界面
　(10）SＭI
　　 ＣRＴ信号界面
3.OPBLAN化之构成
　 (1)硬体架构

　（2）工作原理
　 　车厢内OPＢ上的信号,包括１～32FL叫车、点灯入出力信号都经过OＰBLAＮ PCB进行处理,通过HA4８5　 　 　 　　　传送给SDＣLAＮ PＣB,SＤＣLAN　PCB接受到信号后传送到ＳFIOＲ PCB界面板,透过FＯＢ　MIＣ传入SMPU PCB进
行信号的比较、缓存等处理后再输出通过SFIOR PCB发送到SDCLＡN PCB,再入力到OPBLAN PCB,从而在
CＰＩLAN PCB以及ＢUTTOＮ上显示出来,当楼层在３2楼以上时,这时需连一块OPBＥＩO PＣB 。一块ＯＰＢEIO PCB 　
仅处理１6个楼面信号。　　 　

技术文件
上海永大电梯设备有限公司
版次
第1。０版
编号
IS—2208
e’NT调试作业资料
页次
9
PWM
LAN

M U J
MUF
MUD
MUG
ABS
1 2 3 4
ON
SW1
5VRE
SMPU（C0）
操作部
U19
U28
MWDT
SWDT
U68

MUAA
M U A
RX
1 2 3 4
ON
SW2

U4
UP
DN
IDT
U 9
U36
DSP
OCA
H C T
U
V
W
Z
U89
PM(5V) IM(15V)
1 2 3 4
ON
P15
GD
ØA
ØB
SGD

U
/U
V
/V
W
/W

P5
GD
ØA
/ØA
ØB
/ØB
Z
/Z
SGD

装置
CONNECTOR
备 注
装置
CONNECTOR
备 注
MUA
5PIN
外部程式DOWNLOAD
ABS
6PIN 端子台
接RE.
MUC
5PIN
与AVR相接，PC板电源入力
HCT
6PIN（用前5PIN）
接HCT
MUD
60PIN
彩虹排线
与SFIOR/FOD连接
5VRE
9PIN端子台
接RE.（PM MOTOR）
CIP
6PIN
联动信号传输连接
PWM
12PIN短接BAR
7-8、9-10、11-12短接
MUF
50PIN
彩虹排线
与SFIOR/FOB连接
MUI
3PIN
基准电压
MUG
40PIN
彩虹排线
与SBDC/BCE连接
OCA
VR
基准电压调整用
SW1
4PIN
读写主、从MICON式样用
MUL
5PIN
接RE.（PM MOTOR）
SW2
5PIN
远隔号机、DUPLEX设定用
PM(15V)
IM(5V)
4PIN
外接PM MOTOR时切于PM，外接IM MOTOR时切于IM
MUAA
9针
外部程式DOWNLOAD
MUJ
3PIN
远隔及语音传输连接

四、各PＣ板安装及工事配线确认

OP6
OP5

技术文件
上海永大电梯设备有限公司
版次
第1．0版
编号
IＳ-22０8
e’ＮＴ调试作业资料
页次
10
HDR
GOV
LSD
LSU
SYSGD
SFIOR（B0）
24VFAN2
24VFAN1
FOD
FOB
MUB
ERO
FVCE
FCRT
ACCVT
Y2
SC
110VACFAN
110VAC
AVR
BDC
50BC
BSDR
BKCOIL
TEST48V
TEST22V
TEST12V
TESTBCV
99G
FLS（D）
FLS（U）
GRS
BK
DLS
SDS1D
SDS2D
FML
SDS1U
SDS2U
ULS
100R
40G
40D
50B
RY-40D
RY-50B
RY-40G
RY-100R
IP9
IP8
IP7
IP6
IP5
IP4
IP3
IP2
IP1
OP7
OP4
OP3
OP2
OP1
IOUB
GENERATOR
ERR
FIREROOM
P22
P48
FOL
ALP
FIRE
EARTHQ
WATER
EXTPWR
TRF36
RBAT
FOO
ESTP
Y3
Y1
TRFDC
TRFAC
15B
10T
DOOR_ZONE
MAINAIN
门区
保养
LGT
RMA
CP1TB（INTPHONE）
RINT INTPHONE
CP2TB
CP3TB
XHN（HLAN）
DEVGD

装置
CONNECTOR
备 注
LSU
8PIN
上限位开关连接
LSD
8PIN
下限位开关连接
HDR
3PIN
DS、PIN SW
FIRE
2PIN
火灾或消防管制用
EARTHQ
5PIN
地震管制用
ERO
10PIN
紧急制停用
FOL
2PIN
计次器连接
GOV
3PIN
GRS用
FOO
2PIN
盘内E·STOP若无则短路
IOUB
5PIN
I/P UB BUFFER
XHN
8PIN
HLAN传输
Y1
20PIN
对讲机、安全回路分支电源
Y2
20PIN
RX、TX、FML信号
Y3
20PIN
AC220V、AC36V电源预留线

技术文件
上海永大电梯设备有限公司
版次
第1。0版
编号
IS-22０8
e’NT调试作业资料
页次
11
TESTUV
TESTOB
OVBRA
BCH
BCD
BCE
BCA
BCI
HUVA
PALP
IPMT
SBDC（B0）
（THERMAL）

装置
CONNECTOR
备 注
BCA
6PIN（用2PIN）
接INVERTER主电容（+）、（-）
BCI
5PIN（用3PIN）
R．S．T电源
BCH
3PIN
100VAC电源
BCD
2PIN
接THERMAL SW温度开关
PALP
2PIN
被动式ALP
TESTOB
5PIN
回生、过电压测试
TESTUV
4PIN
市电低下测试
HUVA
VR
低电压调整
OVBRA
VR
过电压调整
IPMT
16PIN
IPM端子
BCE
40PIN
SBDC至SMPU连接

技术文件
上海永大电梯设备有限公司
版次
第1。0版
编号
ＩS—2２08
e'NT调试作业资料
页次
１2
QC
42
PFL
24
Q1TB
Q3TB
OCSDZ1
OCSDZ2
P22
32B
（EWD）

DRMC1
DRMC2
QOPCL1
QOPCL2
P48
XSHOE1
P48
XSHOE2
FG
BDR110
ADR110
LIGHT
FAN
EWS2
EWS1
ASP
Q2TB
CONSENT
（MHS SW）
（SCS SW）
INTPHONE A
INTPHONE B
INTPHONE C
（CHIME、BELL）
QAK(TO QBOX SW)
GATE SW
WEIGHT SW
34K(FML)
XZUB1
GONG
MPU-RXD
SHOE2
SHOE1
SDC
31
35
装置
CONNECTOR
备 注

装置
CONNECTOR
备 注
QB
4PIN
CHIME、BELL

45
3PIN
LIGHT
33
3PIN
SCS SW

42
3PIN
P.F.L
44
3PIN
MHS SW

QC
7PIN
CONSENT
QD
8PIN
P.F.U

ASP
2PIN
语音
34K
6PIN
FML

32A
6PIN
差动变压器1
36
3PIN
W.S

HA485
6PIN
与OPBLAN连接
31
6PIN
WEIGHT SW

HB485
6PIN
与OPBLAN连接
35
3PIN
GATE SW

DRTH
3PIN
门机过热
QAK
9PIN
TO QBOX SW

32B
6PIN
差动变压器1
43
3PIN
FAN

P22
1
8
SDCLA N-SY（A0）
DMS
37-1
DMS
37-2
13
1
Y3
SWB1
SWB2
36
(WS)
(WS)
P.F.U
QD
44
33
Y1
FG
BLF-220
ALF-220
45
43
SDCSET
1 2 3 4 5 6 7 8
HC485
HB485
HA485
HD485
FUSR
32A
（EWD）
FUSR
P22-5A
P48-2A
P48
QB
Y2

技术文件
上海永大电梯设备有限公司
版次
第1.0版
编号
IS－２２0８
e’NＴ调试作业资料
页次
１3
装置
CONNECTOR
备 注
E1F~E16F
各4PIN
OPB叫车、点灯入出力阶
EIOS
4PIN
与OPBLANL连接
EIO1
12PIN
与OPBLANL连接
EIO2
12PIN
与OPBLANL连接

装置
CONNECTOR
备 注
HA485
6PIN
与SDCLAN连接
HB485
6PIN
与SDCLAN连接
1F~32F
各4PIN
OPB点灯、叫车入出力阶
PASS
4PIN
通过
ST
4PIN
触发
ATD
4PIN
专用向下
ATU
4PIN
专用向上
OPBID
SW
专用ID号
EIO
12PIN
与EIO PCB连接
EIO33~48
4PIN
33楼以上连接
EIO49~64
4PIN
49楼以上连接
EOP
4PIN
开延长
SA485
5PIN
接刷卡机
SB485
5PIN
接液晶显示器

OPBEIO（A0）
EIOS
EIO2
EIO1
E15F
E16F
E12F
E14F
E13F
E11F
E10F
E9F
E8F
E7F
E6F
E5F
E4F
E3F
E2F
E1F

OPBLAN（A2）
OPBID
ON
125-RX
96-RX
OPB
EIO33-48
EIO49-64
EIO
UB
TO SW BOX
OP
EOP
CL
ATU
ATD
ST
PAS
SA485
SB485

HB485
HA485
1F
2F
3F
5F
6F
7F
9F
10F
11F
13F
14F
15F
17F
18F
19F
21F
22F
23F
25F
26F
27F
29F
30F
31F
32F
28F
24F
20F
16F
12F
4F
8
1

8F

技术文件
上海永大电梯设备有限公司
版次
第1。0版
编号
IＳ-22０８
e’NT调试作业资料
页次
14
说明
DIP3
DIP2
DIP1
说明
DIP3
DIP2
DIP1
前门标准主OPB
OFF
OFF
OFF
后门标准主OPB
ON
OFF
OFF
前门标准副OPB
OFF
OFF
ON
后门标准副OPB
ON
OFF
ON
前门残障主OPB
OFF
ON
OFF
后门残障主OPB
ON
ON
OFF
前门残障副OPB
OFF
ON
ON
后门残障副OPB
ON
ON
ON

DIP SW
说 明
DIP 1
ON：显示台永字句； OFF：显示上永字句
DIP 2
ON：滚动方式更新楼层； OFF：直接更新楼层
DIP 3
预留
DIP 4
预留
DIP 5
预留
DIP 6
预留
DIP 7
预留
DIP 8
预留

DIP SW
说 明
DIP 1
OPB号机设定
DIP 2
DIP 3
DIP 4
服务阶变更时BZ鸣叫功能
DIP 5
预留
DIP 6
预留
DIP 7
预留
DIP 8
预留

　 1. ＯＰBLAＮ PＣＢ之OPB　ID 功能设定说明

2。 CPＩLAＮ　PＣB&HCＰＩＬAＮ ＰCB之CPI ＳET 功能设定说明

　 　3。SＭPU DIＰ ＳW１功能说明：读写主从MIＣON仕样表用
　　 ＤＩＰ ＳW１-1:正常程序下之硬体解锭;
　 DIＰ ＳW1—2:预留;
　 　　　ＤＩP SW1－3:强迫硬体解锭;
　 DIP SW1-4：强迫忽略诊测排线MUD、MＵF、MUＧ
　　 　　　 　 (独立SMPU板，排线ＭUＤ、MＵＦ、MUＧ未插，要做读写仕样,必须拔此)
　说明：A、ＳMPU板在控制柜内时,要烧写拔DＩＰ SW1-１ ON,正常解锭。若是读取，不必拔任何PIN;
　 　 　B、SＭＰU板若非在控制柜内,而是独立SMPU板要做烧录，则拔DIP SW1—3、4　ON,要做读取则
　　 　　 只要拔ＰＩＮ4　ON即可.

技术文件
上海永大电梯设备有限公司
版次
第1。0版
编号
IS—２208
e’NT调试作业资料
页次
15

　 　 C、 MODE—４4-SET：　烧录主MIＣOＮ仕样表
　 　ＭOＤE—45—SＥT： 烧录从MＩＣON仕样表
　 　 　MODE—４6-SET: 读取主MICON仕样表
　 　 　MODE-47—SＥT: 读取从MＩCＯN仕样表
　D、由以上可知，若控制柜的SMＰU损坏,要更换SMＰU板时(须板对板5芯线，其中2、4芯为
　 　 TＸD与RXＤ信号要交叉,此线对插与SＭPＵ板的MUＡ端子)；
　　 　(1)新品SMPＵ板拨DIP ＳW1之ＰIN３、４ ＯN,且先按MＯDE—４4—SET等待烧入主ＭＩCＯN仕样;
　 　 (2）控制柜中损坏之SMPU板，可不必按DIＰ SＷ1之任何PIN，按MOＤE—4６-SＥＴ吸取主MICON
　 　 　 　 　资料到新品SMＰU板;
　 　　 (3)完毕后，新品SMPU再按MODE—4５-ＳET,等待烧录从MICON仕样;
　 　 　 (4)损坏品SMPU再按ＭODE—47-SET吸取从MICON资料到新品SMＰU板上；
　 　 　　（5）两板之仕样即可一样。
　　 　E、由手提电脑吸取仕样参数时(需手提电脑读写仕样专用线插于MＵＡ或ＲＳ２32线插于MＵＡA，MUＡ
　 　 优先权大于ＭＵAA);
　　 (1)控制柜中之SＭＰU板DIＰ SW1均OFＦ；
　 　　（2)电脑执行烧录程式，建立该电梯之名称、作番、规格。设定COM POＲT，选择读取主MＩCOＮ
　 仕样。SMPＵ板按ＭODE-46-SEＴ；
　　　　 　 (3)电脑选择读取从MIＣＯN仕样,SMＰU板按MＯＤＥ－4７—SET，电
