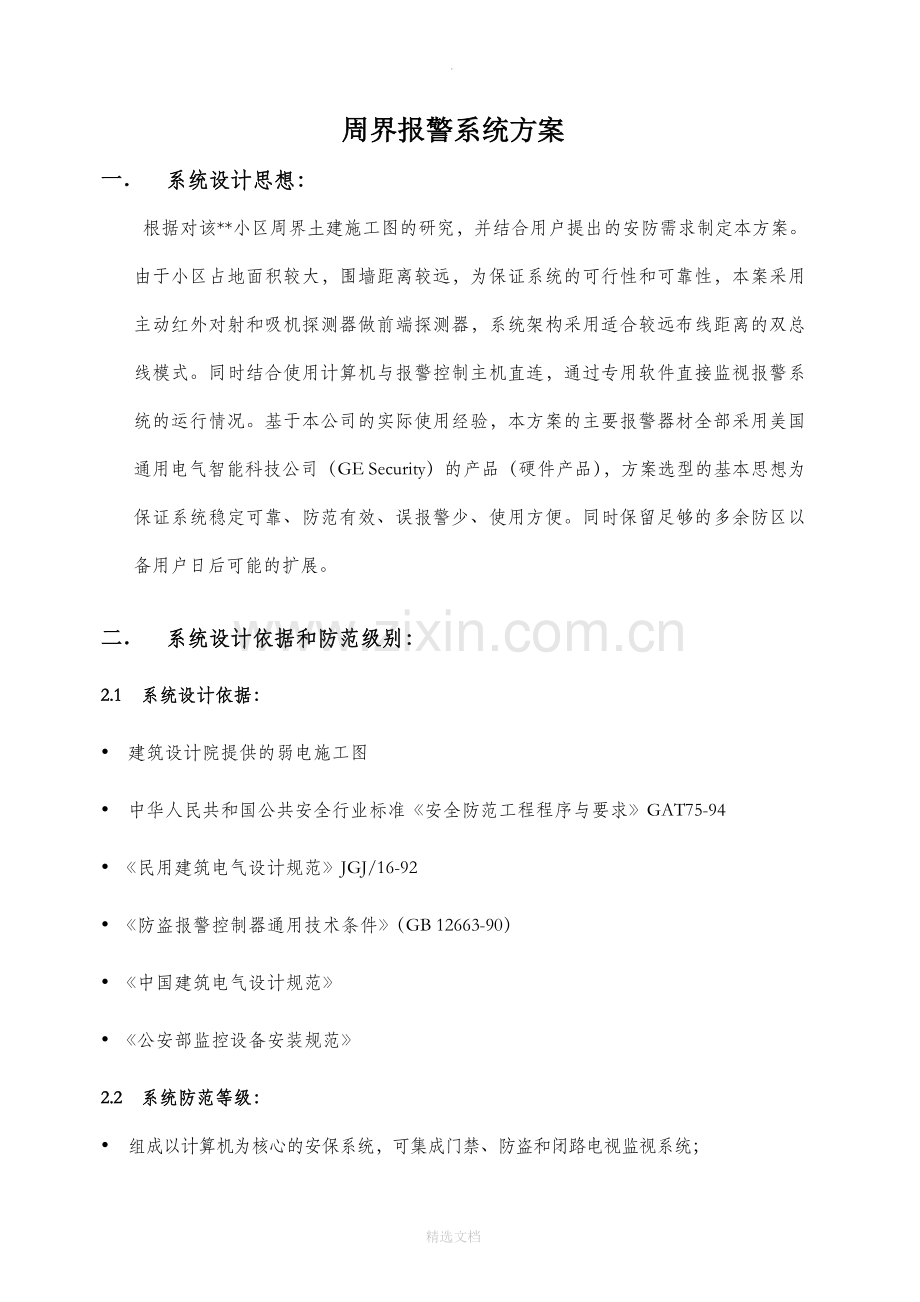

周界报警系统方案
一． 系统设计思想：
根据对该**小区周界土建施工图的研究，并结合用户提出的安防需求制定本方案。由于小区占地面积较大，围墙距离较远，为保证系统的可行性和可靠性，本案采用主动红外对射和吸机探测器做前端探测器，系统架构采用适合较远布线距离的双总线模式。同时结合使用计算机与报警控制主机直连，通过专用软件直接监视报警系统的运行情况。基于本公司的实际使用经验，本方案的主要报警器材全部采用美国通用电气智能科技公司（GE Security）的产品（硬件产品），方案选型的基本思想为保证系统稳定可靠、防范有效、误报警少、使用方便。同时保留足够的多余防区以备用户日后可能的扩展。

二． 系统设计依据和防范级别：
2.1 系统设计依据：
Ÿ 建筑设计院提供的弱电施工图
Ÿ 中华人民共和国公共安全行业标准《安全防范工程程序与要求》GAT75-94
Ÿ 《民用建筑电气设计规范》JGJ/16-92
Ÿ 《防盗报警控制器通用技术条件》（GB 12663-90）
Ÿ 《中国建筑电气设计规范》
Ÿ 《公安部监控设备安装规范》
2.2 系统防范等级：

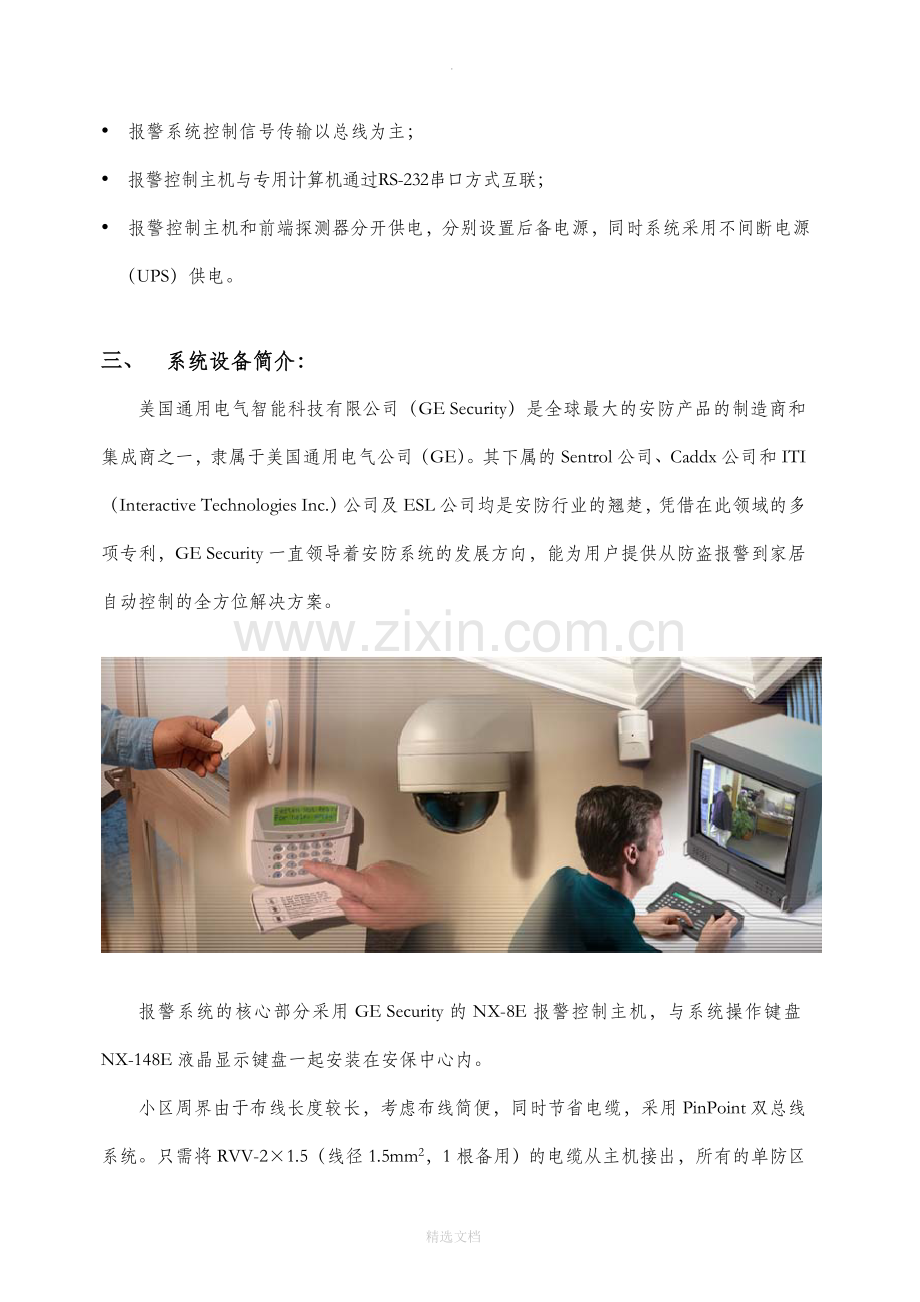

Ÿ 组成以计算机为核心的安保系统，可集成门禁、防盗和闭路电视监视系统；
Ÿ 报警系统控制信号传输以总线为主；
Ÿ 报警控制主机与专用计算机通过RS-232串口方式互联；
Ÿ 报警控制主机和前端探测器分开供电，分别设置后备电源，同时系统采用不间断电源（UPS）供电。

三、 系统设备简介：
美国通用电气智能科技有限公司（GE Security）是全球最大的安防产品的制造商和集成商之一，隶属于美国通用电气公司（GE）。其下属的Sentrol公司、Caddx公司和ITI（Interactive Technologies Inc.）公司及ESL公司均是安防行业的翘楚，凭借在此领域的多项专利，GE Security一直领导着安防系统的发展方向，能为用户提供从防盗报警到家居自动控制的全方位解决方案。

报警系统的核心部分采用GE Security的NX-8E报警控制主机，与系统操作键盘NX-148E液晶显示键盘一起安装在安保中心内。
小区周界由于布线长度较长，考虑布线简便，同时节省电缆，采用PinPoint双总线系统。只需将RVV-2×1.5（线径1.5mm2，1根备用）的电缆从主机接出，所有的单防区模块直接挂在总线上即可。现场安装的主动红外对射应采用独立供电方式，主机不提供电源。
具体配置如下：

序号
设备名称
型号
数量
说明
1
报警主机（GE）
NX-8E
1台
多功能有线无线报警主机，最多扩展192防区。
2
LCD键盘
NX-148E
1个
LCD键盘
3
Pinpoint双总线接口模块(GE)
NX-2192E
1块
安装在主机机箱内，用于接入小区周界的192个防区；
4
双总线单防区模块(GE)
SI-ID
117块
1防区扩充模块
5
红外吸顶探测器
AP669
79个
吸顶式红外探测器，探测范围直径18M，360度全方位覆盖，18片幕帘。
6
红外对射
AX-200PLUS
19对
60米室外红外对射探测器，高级水晶菲涅尔球形透镜，99%射束阻隔率，抗雷击14KV，防水防尘IP55结构，带安装附件，CCC认证；

系统的专用计算机安装在主机旁，以RS-232串口与NX-8E主机连接；计算机内安装深圳丛文公司的“警卫中心”软件或是赛安捷公司的“SAJ2005“，用于系统的实时监视和控制。用户可自行建立各防区的电子地图，以方便防区报警显示和快速处理警情。
以下为系统设备简介：
1）NX-8E报警控制主机及其键盘：

Ÿ 8个基本可编程防区，最多可扩展为192个可编程防区，
Ÿ 内置8个完全独立的子系统；
Ÿ 所有防区均可设置为火警或盗警防区；
Ÿ 最多可连接32个键盘，每个子系统最多可接8个键盘；
Ÿ 支持远程电脑上传或下载系统设置及报警信息；
Ÿ 独有的侧插入主板设计，方便系统扩展；
Ÿ 使用无线扩展模块，可扩展到48个无线防区；
Ÿ 可设置公共防区，隶属于单个或多个子系统；
Ÿ 支持2线制或4线制烟感探测器；
Ÿ 最多支持240个4位用户密码，1个胁迫码；
Ÿ 内置警号驱动及电压输出；
Ÿ 动态电池测试；
Ÿ 电话线防剪断检测；
Ÿ 可保存512个带时间、日期和子系统标记的系统事件记录；
Ÿ 支持SIA和CID 报警通讯格式；
Ÿ 系统扩展模块可安装在离主机最远760米处；
Ÿ 支持PinPoint双总线；
Ÿ 与丛文《警卫中心》软件兼容。

2）NX-148E 液晶显示编程/操作键盘：
Ÿ 全功能的系统操作和编程键盘；
Ÿ 可观察最多192个防区的状态；
Ÿ 内置蜂鸣器可发出系统提示音；
Ÿ 内置3个可选的紧急报警按钮，包括匪警、
火警和医疗救护；
Ÿ 适用于NX全系列主机。

3）NX-2192E总线驱动模块：
特性说明：
内置3个pinpoint总线回路接口
每个pinpoint总线回路最大距离可达3048米
可将nx-8e扩展到192防区
亦可扩展48个可编程输出
技术参数：
额定电流：最大170mA
工作温度：0——50度
包装重量：约0.23kg
尺寸：229mm长*51mm宽*32mm厚

4）NX-507E继电器输出模块

特性说明：
提供7路可编程继电器输出；
· 内置X-10载波控制接口；
· 内置可监视辅助电源输出；
· 内置防拆报警输入.
技术参数：
兼容性             NX系列控制主机
电源               12VDC(由主板提供)310mA-所有继电器输出时
工作温度           0℃-49℃
尺寸               152mm 长×76mm 宽×25mm 厚
5）SI-ID单地址模块
特性说明：

与pinpoint总线兼容
采用先进的数字数据传输协议保证通讯数据的完整
用于将常规探测器接入pinpoint总线系统
可扩展1个受监视有线防区
技术参数：
额定电流：250uA（总线负载）
工作温度：0-55度
尺寸：84mm*71mm*33mm
6）1085T门磁
特性说明：

是家居和商用的理想选择
· 方便的表面安装
· 接线端定位简单，加速了安装过程
· 附带外罩，垫片和螺钉
· 可选用埋入式电阻
技术参数：
标准间隙系列
            间隙大小         1.905cm
            常闭回路         1085T
            S.P.D.T.         1087T

宽间隙系列
            间隙大小          3.81cm
            常闭回路          1085TW
            S.P.D.T.          1087TW

超宽间隙系列
            间隙大小          5.08cm
            常闭回路          1082TW
            S.P.D.T.          1084TW

高保安系列
            间隙大小          0.95至3.18cm
            S.P.D.T.          1087TH

7）报警管理软件SAJ-2005
SAJ-2005接警管理软件是为大型报警主机（NX-8E）设计的报警接收及处警管理软件。运行于Windows操作系统，界面友好、使用快捷、方便，并提供了软件接口给用户进行二次开发，提高系统集成度。 　
报警管理功能：SAJ-2005接警管理软件接收到前端报警主机发送的各种报告和事件信号，如报警及报警恢复报告、撤布防报告、状态报告等。

控制查询功能：可以通过软件直接控制前端报警主机，实现对前端报警主机远程布撤防、查看主机状态、检测线路等功能。具有强大统计报表功能，利用综合条件查询的方法查找需要的数据报表。
电子地图功能：针对一些简单的防区位图进行编辑用户及主机、子系统和防区报警热点，实现报警后相应防区热点闪动，提示用户具体的报警部位，便于及时处理。 完善的事件记录 SAJ接警中心2005具备完善的事件记录系统。系统中发生的各种事件都可以详细地记录，例如报警记录、系统记录、操作记录等。
管理功能：
1、用户事件查询、统计功能：具有强大统计报表功能，利用综合条件查询的方法查找需要的数据报表。
2、用户资料管理功能：添加新用户、修改用户、删除用户、用户查询、用户排序和列表打印。　
安全措施
对于任何接警软件，操作员的管理至关重要，主要是软件的运行安全和责任的划分。系统采用操作员分级管理，设置不同权限以保证软件操作的安全并能完全控制每一个操作员在系统中的行为能力。
操作员记录管理，主要对操作员的增加、编辑、权限设置等功能。
控制功能
控制功能是软件通过控制前端控制主机，修改前端控制主机设置的一种手段。实现对前端报警主机远程布撤防、查看主机状态、检测线路等功能。　
电子地图功能
地图是针对一些简单的防区位图进行编辑用户及主机、子系统和防区报警热点，实现报警后相应防区热点闪动，提示用户具体的报警部位，便于及时处理。　
完善的事件记录
SAJ接警中心2005具备完善的事件记录系统。系统中发生的各种事件都可以详细地记录，例如报警记录、系统记录、操作记录等。
事件联动报警
联动报警是软件通过接收到的事件，控制联动板，驱动相应的设备。
网络转发功能
Ÿ           网络转发是将客户端软件接收到的事件分发到服务端软件中
四、 系统布置简图：
