襄樊电厂二期主厂房方案

335

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

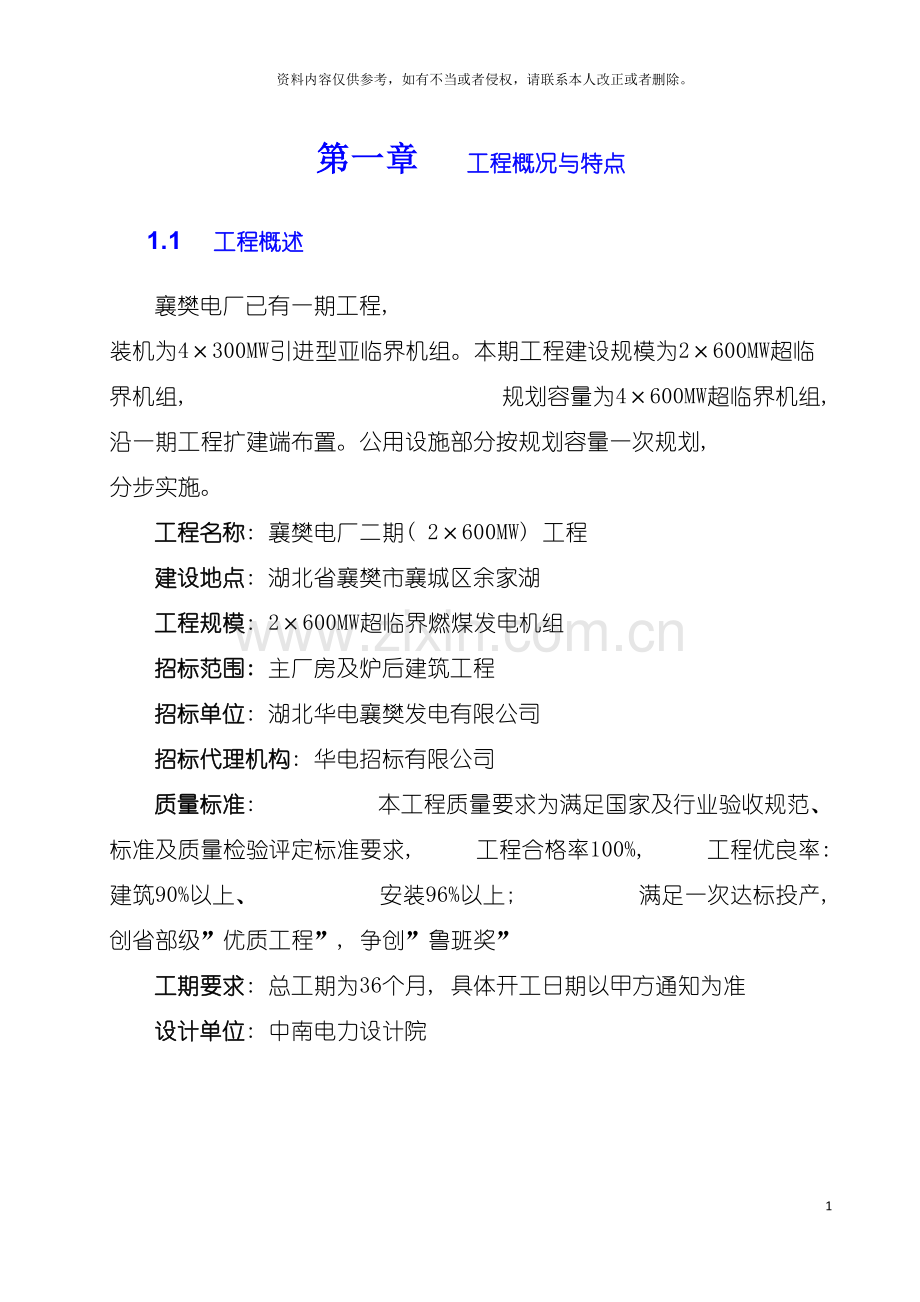

第一章 工程概况与特点
1.1 工程概述
襄樊电厂已有一期工程, 装机为4×300MW引进型亚临界机组。本期工程建设规模为2×600MW超临界机组, 规划容量为4×600MW超临界机组, 沿一期工程扩建端布置。公用设施部分按规划容量一次规划, 分步实施。
工程名称: 襄樊电厂二期( 2×600MW) 工程
建设地点: 湖北省襄樊市襄城区余家湖
工程规模: 2×600MW超临界燃煤发电机组
招标范围: 主厂房及炉后建筑工程
招标单位: 湖北华电襄樊发电有限公司
招标代理机构: 华电招标有限公司
质量标准: 本工程质量要求为满足国家及行业验收规范、 标准及质量检验评定标准要求, 工程合格率100%, 工程优良率: 建筑90%以上、 安装96%以上; 满足一次达标投产, 创省部级”优质工程”, 争创”鲁班奖”
工期要求: 总工期为36个月, 具体开工日期以甲方通知为准
设计单位: 中南电力设计院
1.2 厂址条件
1.2.1 厂址位置
襄樊电厂厂址位于襄樊市南端, 地属襄城区欧庙镇曹湾、 贺店、 赵庄村, 距襄樊市中心约12公里, 东北距汉江约120m。
焦枝铁路及襄沙公路从电厂西侧自北向南经过, 电厂距襄沙公路约2.4公里, 距焦柳铁路王树岗车站约6公里。
1.2.2 水文气象
采用襄阳站1951~ 资料( 其中风速资料为1952~ ) 统计得累年气象特征如下:
累年平均气温: 15.8℃
累年极端最高气温: 42.5℃ (1951.06.21, 08.15)
累年极端最低气温: -14.8℃ (1977.01.30)
累年平均相对湿度: 76%
累年最小相对湿度: 4%
累年平均气压: 1008.5 hpa
累年最高气压: 1042.8 hPa
累年最低气压: 984.2 hPa
累年平均风速: 2.6 m/s
累年年平均降水量: 850.0 mm
累年年最大降水量为: 1251.1 mm (1967)
累年最大积雪深度为: 21cm (1954.12.03)
最大冻土深度为: 9cm
30年一遇10m高度10min平均最大风速为21.0m/s, 其风压为0.27kN/m2; 查全国风压等值线图, 50年一遇的襄阳基本风压约为0.35kN/m2。
1.2.3 工程地质及水文地质
1、 地形地貌
厂区及其周围地带地势平坦开阔, 为汉江右岸一级阶地, 自然地面标高61～64m( 黄海高程, 下同) , 属冲洪积平原地貌单元。
本期工程建设场地位于一期工程的扩建端, 部分设施在原预留场地扩建。建设用地范围内的大部分场地已在一期工程建设时作为施工场地予以平整, 标高约62.8m。
厂址段汉江百年一遇洪水位为63.77m。
2、 工程地质条件
( 1) 地质构造与地震
厂址区无大断裂经过, 距离稍近的活动性断裂也在5~7km以上, 厂址稳定。
根据1/400万《中国地震动峰值加速度区划图》, 本区地震动峰值加速度为0.05g; 根据1/400万《中国地震动反应谱特征周期区划图》, 本区地震动反应谱特征周期为0.35s。抗震设防烈度为6度。
( 2) 岩土构成及分布
经过本次初步设计阶段勘探并结合一期资料,在勘测范围内主要揭露的地层为: 第四系全新统人工堆积层,第四系全新统冲积层(粉质粘土 粉细砂 卵砾石), 下伏基岩为元古界青白口系花山组火山岩建造的变质岩。
( 3) 地下水
厂址区的地下水主要为上层滞水, 孔隙潜水及承压水.上层滞水的含水层为地表人工填土(1)层, 没有稳定的水位,受地表水及降雨的影响极大,排泄方式主要是流向低洼地带排出地表和大气蒸发, 人工填土(1)层以下的粘性土层为其隔水底板,在拟建化水车间一带,由于地表水补给充分,上层滞水较丰富; 孔隙潜水及承压水的含水层为第四系的砂层及卵砾石层, 上覆粘性土层为其隔水顶板, 承压水头的大小与含水层上覆粘性土层底面标高有关,且季节性较强, 当枯水期时承压水头较小, 多表现为潜水, 根据调查勘探区地下水位埋深季节性变化明显, 并与汉江水有密切的水力联系, 勘测期间地下水位埋深6.5-7.0米左右。根据对地下水的腐蚀性分析, 地下水及土对混凝土均无腐蚀性, 对混凝土中的钢筋亦无腐蚀性, 对钢结构具弱腐蚀性。
( 4) 地基土岩土工程评价
本区建筑场地类别属II类建筑场地。
1.2.4 交通运输条件
襄樊古有”南船北马”、 ”七省通衢”之称, 历为南北通商和文化交流的通道。汉丹、 焦柳、 襄渝3条铁路大动脉交汇于市区, 是中国铁路八纵八横网络中的枢纽之一, 襄北铁路编组站是全国13个特大型编组站之一。公路在全市境内连成网络, 316、 207国道贯通市区, 辖区乡镇全部通公路, 全市公路通车里程达2万多公里。水路运输有汉水、 南河、 唐白河等5条河道常年通航。襄樊和老河口2座飞机场连接空中走廊, 构成了襄樊立体交通网络。
1、 铁路
电厂铁路专用线在焦柳铁路王树岗站接轨, 焦柳铁路王树岗车站位于厂址西南侧约6km处, 于该站南端咽喉外右行出岔后南行, 在三家营附近向东回转180度跨越焦柳铁路和襄沙公路后北行转东北方向接入厂区。电厂部分施工材料可经过专用线直接运至厂内。
2、 公路
电厂公路系统与襄沙公路相接, 厂址距襄沙公路约2.4km, 可直达襄樊市区, 并通往207、 316国道, 公路运输条件非常便利。
进厂公路从襄沙公路东侧引出, 跨越煤码头专用线后沿汉江江堤内侧城市规划道路引接到电厂大门, 是电厂与市区联系的干道, 该段道路长约2800m, 为郊区型混凝土路面。电厂主入口以北100m公路路面宽15m, 路基宽17m, 其余部分路面宽9m, 路基宽12m。
3、 水路
襄樊电厂位于襄樊市南郊, 水路运输有汉水、 南河、 唐白河等5条河道常年通航, 东北面汉江大堤距电厂约120m(紧邻江堤为40m宽规划道路), 据湖北省港航管理局介绍, 汉江武汉至襄樊段为内河4级航道, 一般情况下每年5月~10月丰水期可通行500吨级驳船, 故本期工程可在此建设大件运输码头。厂址正北约2.5km处为年吞吐量500万吨(规划吞吐量1000万吨)的卸煤码头。
1.3 现场条件
1、 建设用地
厂区围墙内占地面积约31.24hm2。其中新征地约9.6hm2。
2、 施工道路
厂外道路: 利用襄樊市市政道路网。
厂内道路: 本工程电厂不新建进厂道路和施工道路, 沿用一期工程既有道路进行局部延伸。招标方不提供施工现场内的道路设施( 仅提供规划图) , 由投标方根据当前现场的实际情况自行按招标方的规划( 或即将编制修改的规划) 解决。
3、 施工用水
本工程施工生产用水拟启用一期工程施工水厂。一期工程施工水厂水处理能力为500t/h, 其中施工用水300t/h, 生活水处理能力200t/h( 一运一备, 可同时运行) 。施工用水供水管道DN325, 沿一期施工联络道送至一期工程扩建端。招标方负责主管网的铺设( 按招标方规划) , 承包商应按监理工程师及招标方指定的位置引接施工用水, 并布置( 维护、 运行) 本标段内的施工用水管网; 并应按招标方要求及消防规定布置消火栓井。
4、 施工用电
本工程施工用电变压器容量按6000kVA考虑, 施工电源拟定从一期工程6kV公用段引接。具体引接方案为: 在一期工程的220kv升压站扩建端、 煤场和主厂房扩建端分别设置三台 kVA户外干式变压器, 6kV电源分别从一期工程6kV公用段由电缆和架空线路引至本期工程施工生活区、 500kv升压站前( 靠主厂房侧) 和炉后各施工区域。招标方负责由 KVA户外干式变压器至现场10KV主干线路的建设( 按招标方规划) , 各标段的施工用电的引接点为10KV架空主干线路, 由投标方自备变压器, 变比为10/0.4KV, 电费装表计量。
5、 施工通讯
为了方便施工期间各投标方对招标方、 监理单位、 现场设计工代、 设备厂家代表及互相之间厂内通信, 二期工程施工通讯拟从一期生产管理系统交换机引接, 同时考虑一期生产管理系统扩容, 增加模拟信号电路板及相应的通讯电缆, 主干线路的铺设由招标方负责, 其它部分由投标方自理。但投标方对厂外的通信由投标方自行解决。
6、 测量条件
招标方或监理工程师将向承包商提供本工程测量控制点, 由本标段投标方负责保护。
7、 建材供应
水泥、 砂、 石、 砖和石灰等建材本地区均有供应可在当地采购, 加气砼砌块要从荆门市采购。
8、 施工排水
本期扩建工程施工场地排水将分区域考虑, 各区域采用明沟结合管道排水, 明沟沿道路布设, 过道路处设管道, 明沟坡降不小于0.3%。其中, 主厂房区域地表水进入老厂已有的排水系统, 施工场地区域的地表水在招标方规划地点集中, 然后采用水泵抽送至一期综合排水泵房。本工程施工区内布置排水主干管, 承包商应根据施工现场情况, 布置本标段区域内的施工期排水系统, 接入排水主干管, 并报监理工程师及招标方审批; 现场主干排水管道及排水泵房由招标方负责建设维护( 按招标方规划) 。
9、 现场文明施工管理
承包商应负责将本管辖区域内的生产、 生活污水进行处理后排放, 并使之达到环保要求的标准。
承包商应按照监理工程师和招标方指定的位置处理生活垃圾和建筑垃圾, 费用由承包商自理。
公共施工区域内的生活、 生产污水, 生活、 建筑垃圾承包商应按监理工程师及招标方的指示进行清理。
承包商应保持施工生产区及施工生活区文明、 卫生。
各承包商应保持施工生产区本标段的道路畅通, 及受损道路的及时维修。
施工开挖的基槽土按招标方及监理工程师指定的地点暂时存放, 作为主厂房区域的二次回填土。
1.4 工程概况
1.4.1 厂区总平面
厂区总平面布置方式与一期工程一致, 采用”三列式”布置方式。由东南至西北依次为: 厂内铁路线、 卸煤装置及露天储煤场――主厂房和变压器区域――500kV屋外配电装置。
主厂房A排柱与一期工程主厂房A排柱对齐, 面向西北, 采用连续扩建方式与一期主厂房相连, 向西南方向扩建。由西北向东南依次为: 汽机房——除氧间——煤仓间——锅炉房——送风机室——电除尘器——引风机室——烟囱、 烟道——脱硫设施。汽机房A排柱与500kV屋外配电装置间相距约80m, 作为循环水管( 沟) 的廊道。本期工程主厂房与一期工程主厂房连接处, 根据土建结构需要, 设有一个6m的连接跨。
1.4.2 本标建筑
1、 概述
本项目设计容量为2×600MW燃煤机组, 本期主厂房汽机房与一期工程主厂房汽机房扩建端直接相连。在汽机房内6.9m及13.7m层考虑设5m宽通道与一期工程汽机间平台相连接, 除氧间、 煤仓间不考虑连通。
2、 建筑设计
主厂房为钢筋混凝土结构, 本期扩建纵向总长为175.5m, 主要柱距为10m。主厂房采用汽机房、 除氧间、 煤仓间、 锅炉房三列式布置。汽机房跨度27m, 除氧间跨度10.5m, 煤仓间跨度12.0m, 炉前通道6.5m。
汽机房主要分三层, 0.00m, 6.9m, 13.7m, 汽轮发电机布置在汽机房13.7m层, 其中心线距A排柱12.0m; 底层布置有凝汽器、 汽轮发电机机座及辅助设备; 6.9m层为中间层, 布置汽封冷却器、 EH油箱、 顶轴油泵、 汽轮机高压旁路等; 9.0m层每台机设一个13.5m开间, 27.0m进深的6kV配电间(在其下部设电缆夹层), 汽机房屋架下弦标高30.0m, 轨顶标高为25.3m。屋面上设置屋顶自然通风器和采光平天窗。
除氧间主要分四层, 0.00m, 6.9m, 13.7m, 26.0m。在0.00m层布置汽动给水泵前置泵、 电动给水泵组及其冷油器、 水环式真空泵、 凝结水精处理再生装置等。靠近B排柱侧留有运行和维护通道; 6.9m放置低压加热器; 13.7m层布置高压加热器; 26.00m层为除氧器层。
煤仓间主要分为三层。底层布置中速磨煤机, 13.70m为给煤机, 38.50m是输煤皮带层。煤仓间中部36轴与39轴之间0.00m设置酸碱计量间、 联氨贮藏间, 消防间。6.9m为公用配电间, 4.1m及10.9m为电缆夹层, 13.7m布置单元控制室, 屋面标高19.0m。
两炉之间设置集中控制楼, 宽25.20m, 长63.5m, 集控楼深入煤仓间。主要有五层, 底层布置酸碱计量间、 联氨贮藏间, 消防间, 汽水取样间、 加药间、 锅炉配电间、 集控楼MCC、 蓄电池室、 柴油机房等; 4.1m及10.9m层为电缆夹层; 6.9m层设置公用配电间、 汽机配电间、 保安段配电间、 直流及UPS配电间、 MIS信息中心; 13.7m布置集控室、 电子设备间、 继电器间等。
锅炉为钢结构, 炉顶压型钢板封闭。
3、 交通及卫生设施
⑴ 水平交通
汽机房和除氧间0.00m层各设备之间及设备周围留有运行维护通道, 靠近A、 B排柱留有贯通汽机房的纵向通道, 同时分别在靠近36、 39号轴线处留有通向炉前的通道; 在6.9m层, 靠近B排柱留有纵向通道; 在3.7m运行层为大平台, 汽机房和除氧间在A、 B排柱及炉前设有贯通主厂房的纵向通道; 在煤仓间38.50m输煤皮带层在输煤皮带的两侧留有检修运行通道和空间, 而且经过步道与锅炉平台连接。
⑵ 垂直交通
主厂房固定端、 扩建端及两台机组之间各设有一通达各层及屋面的钢筋混凝土楼梯; 在汽机房固定端和检修场地靠A排处设置了能通至运行层的钢梯。
集中控制楼主要设置封闭楼梯间及电梯。
每台锅炉设一部客货两用电梯。
⑶ 卫生设施
在集中控制楼和煤仓间扩建端0.0m层、 13.7m层设有男女洗手间, 以供主厂房和控制室的工作人员使用。汽机房A排柱各层设洗手池和地漏, 26.0m除氧器层设有洗手池及地漏, 煤仓间38.50m输煤皮带层靠D轴设置冲洗水沟, 以便煤渣清扫。
4、 屋面防水、 保温和隔热
汽机房屋面采用压型钢板底模现浇钢筋混凝土板, 除氧间和煤仓间为现浇混凝土屋面, 采用卷材防水层和挤塑板保温层。输煤皮带层的联络栈桥屋面及墙面采用压型钢板围护。
5、 建筑装修
主厂房运行层、 集控楼为高级装修, 其它装修工程以中上等适用为原则。主材必须选用优等品或一级品, 且为国内一流著名品牌。
主厂房外墙运转层以下采用250厚加气混凝土砌块, 汽机房A排( 含披屋) 及扩建端8.4m以上采用单层压型钢板封闭; 建筑外墙颜色及点缀色块同一期工程。
1.4.3 本标结构
1、 主厂房结构体系概述
主厂房结构采用钢筋混凝土框排架结构, 并由纵横向梁、 柱及楼屋面结构组成空间承重结构体系。其横向由汽机房外侧柱、 汽机房屋盖系统、 除氧煤仓间双框架组成, 纵向由框架纵梁和框架柱组成。主厂房的基本柱距为10米, 每台机之间设缝宽为1.5m的伸缩缝, 以减小温度作用。
2、 汽机房
汽机房横向受力体系为单跨排架, 纵向受力体系为多层多跨框架。
汽机房屋盖采用钢网架结构, 屋面采用上铺压型钢板做底模的现浇5cm钢筋混凝土板。
汽机房山墙在运行层以下采用钢筋砼框架结构, 运行层以上采用钢结构。
汽机房运转层布置方式为大平台布置, 采用现浇钢筋砼框架结构, 楼层采用钢梁－现浇板组合结构。
汽机房吊车梁系统采用钢结构, 采用Q345B钢。
汽轮发电机基座采用现浇钢筋砼框架结构。
汽动给水泵基础采用弹簧减振基础, 直接支承在汽机房运转层平台楼层梁上。
3、 除氧煤仓间
除氧煤仓间跨柱距分别为10.5米及12.0米, 楼层结构采用钢梁—现浇板组合结构。
煤斗采用自重轻、 不易堵煤、 投煤方便的钢煤斗, 采用Q345B钢。煤斗内衬取消压延微晶耐磨板, 改用增加2mm厚钢板措施。煤斗为上部圆筒下挂双曲线形钢煤斗, 均为支承式结构。
4、 锅炉炉架
锅炉炉架钢结构( 包括炉顶结构、 司水小室及地脚螺栓) 由锅炉厂提供。锅炉为露天岛式布置。锅炉与主厂房之间在运转层设炉前通道; 在运转层以上, 根据工艺要求设置炉前若干通道。主厂房框排架与锅炉炉架各自独立布置, 自成受力体系。
电梯井设在炉前侧面, 采用钢结构。
5、 集中控制楼
集中控制楼设在两炉之间, 采用钢筋混凝土框架结构, 楼层及屋面采用钢梁－现浇钢筋混凝土楼、 屋面板。且集中控制楼框架与主厂房、 锅炉炉架各自独立布置, 自成受力体系。
6、 炉后建构筑物
送风机上部结构采用现浇钢筋混凝土结构。
电除尘器钢支架由厂家设计并供货,基础为现浇钢筋混凝土基础。
除灰综合楼采用钢筋混凝土框架结构。
引风机上部结构采用现浇钢筋混凝土结构。
电缆桥架采用钢结构。
1.4.4 安装工程
主要包括主厂房通风、 主厂房空调; 包括燃烧、 制粉系统的消防、 油系统的消防、 电缆防火、 气体灭火系统、 室内消火栓系统; 电气照明等。
1.5 标段划分及接口
1.5.1 标段范围
1、 本标工程范围为自主厂房A排柱( 含披屋) 至烟囱(不含烟囱)之间的所有土建工程( 桩基、 脱硫岛、 运煤栈桥除外) , 主要包括但不限于:
( 1) 热力系统
a、 主厂房本体( 含披屋) 及设备基础: 含主厂房本体( 含披屋) 、 集控楼土建、 联络栈桥、 锅炉电梯井(包括钢筋混凝土基础、 钢结构井室及与锅炉的联接道)、 锅炉基础、 锅炉附属设备基础、 汽轮发电机基础、 汽机附属设备基础、 空压机室、 一期主厂房部分拆除改造及设备基础弹簧隔震装置的安装。
b、 除尘排烟系统: 含除尘器建筑、 送引风机基础及支架、 钢筋混凝土烟道及支架、 炉前炉后结构。
( 2) 除灰系统
a、 机械除渣系统: 含渣仓设备基础、 渣水池、 渣泵基础等除渣建构筑物。
b、 气力除灰系统: 含除灰综合楼( 除灰风机室) 、 储气罐基础等除灰建构筑物。
( 3) 附属生产工程
含凝结水精处理废水池、 机组排水槽及泵房。
2、 上述工程范围的电缆桥架支架、 设备基础、 砼地坪、 管沟 (属于总图专业的沟道、 管线、 支架不在本标段, 具体划分以施工图为准)、 以及其它在主厂房、 炉后区域的与厂区主干道连接的道路等建构筑物在本标段。
3、 上述工程包括预制桩头处理( 主筋的接长与锚固) 、 各层楼地面、 墙面与0m以下沟( 隧) 道、 沟道井、 室外水泥地坪等全部建筑工程, 以及上下水、 通风、 空调、 电气照明、 建筑物消火栓系统、 建构筑物防雷接地等全部建筑安装工程。其中通风、 空调含电气、 控制部分的安装。
4、 水喷淋( 含水喷淋母管) 、 水喷雾、 气体消防等其它消防系统、 除尘的安装不在本标段内, 招标方将另外经过招标安排投标方承担; 本标段投标方必须无条件给予积极配合, 有关的配合费用应包含在本标段的报价内。
1.5.2 标段分界原则
1、 界限划分依据:
有效的工程项目承包合同及补充协议。
有效版本的工程设计图纸及设备供货技术文件。
电力基本建设预算管理制度及规定。
招标方及监理单位有关界限划分会议纪要。
2、 施工范围交接口及施工协调
接口原则是根据施工图的设计界定和本招标书规定的接口点, 接口部位的连接由后完成者实施, 现场各单位要服从监理工程师和招标方的统一安排、 协调。
3、 土建与安装界限
土建与安装界限基本上以施工图划分为准。对以下项目的划分界限具体明确如下:
( 1) 建筑物室内照明( 含墙、 柱、 顶) , 从建筑物自身总配电箱至各室内负荷点照明线、 灯具、 开关等均属土建工程; 总配电箱上方至厂用电配电间之间的电缆及墙内电缆埋管属安装工程; 建筑物自身内部的二级配电箱与总配电箱之间的连接电缆及埋管属土建工程。锅炉本体照明、 电除尘本体照明属安装工程, 其它照明属土建工程。
( 2) 建筑物室内的通风、 空调、 上下水和消火栓系统( 水喷淋、 水喷雾、 气体消防系统除外) 归土建工程; 设备( 锅炉、 电除尘等) 本体的消防( 含本体的水喷淋、 水喷雾、 普通消防栓水消防系列) 归安装工程。土建与安装在建筑物消火栓系统中的分界以母管上第一个阀门后为准, 阀门的施工属土建。
( 3) 建( 构) 筑物的防雷接地及与全厂接地网联接属土建工程; 设备防雷接地( 含计算机接地) 和全厂接地网属安装工程。
( 4) 建构筑物的金属构架或支架、 避雷针塔、 栏栅等属土建工程。
( 5) 防腐与油漆: 无论金属结构、 管道、 沟道, 谁施工谁负责防腐油漆。
( 6) 所有起重机械轨道、 车档及轨道接地线安装属土建工程, 起重机械的行车滑线属安装工程。起重机械轨道的预埋件属土建工程。
( 7) 所有配电间、 控制室的各种盘柜底座预埋槽钢属安装工程, 土建单位负责在基层预留埋件, 安装单位装好盘柜底座预埋槽钢后再由土建单位施工面层。
( 8) 施工过程中由于设计及工艺穿管要求, 须预埋或预留孔洞、 或临时需要穿墙打洞( 禁止安装单位随意自行穿墙打洞) , 补洞、 设备的二次灌浆、 穿墙管密封等工作属土建范围。
( 9) 所有配电间、 电子设备间、 控制室、 变压器室等强弱电房间的防鼠金属挡板( 不论设计与否, 均须配置) 属土建工程。
( 10) 所有检修电源及配电柜属安装工程。
4、 本标段与其它标段之间界限划分
( 1) 室外
本标段范围内管线、 沟道、 支架、 道路的土建部分均属本标段。( 属于总图专业的沟道、 管线、 支架不在本标段, 具体划分以施工图为准。道路指本标段范围内与厂区主干道连接的道路。)
本标段范围内所有有压管道, 均按施工图要求标准施工并完成试压工作。先行施工一方应将管线敷设超出界限0.5m以上, 后续投标方负责处理接口及全线管道冲洗工作。
本标段范围内所有无压管道, 应严格按照设计坡度走向, 自行安排施工并做灌水试验。先行施工一方应将管线敷设超出界限0.5m以上, 后续投标方负责处理接口。
本标段范围内所有沟道、 支架, 均按施工图要求标准施工并做至分界线, 有配筋的管沟, 先行施工一方应将配筋超出界限1m以上, 后续投标方负责处理接口。
上述范围内所有坑、 直埋管道、 雨水、 污水等窨井属本标段。
( 2) 建筑物室内给排水、 照明、 消火栓系统、 通风管道等属本标段。
( 3) 汽轮机( 锅炉) 及其辅助设备的框架、 底板、 预埋件等属本标段。
( 4) 主厂房行车轨道属本标段。
( 5) 输煤栈桥与主厂房连接处的密封防水属本标段。
( 6) 施工分界未阐明的以施工图的专业分工为准。
5、 其它
( 1) 基槽开挖土参与主厂房区域二次回填、 二次场平到设计标高的施工属于本标段范围。
( 2) 建、 构筑物上的沉降、 变形观测标点的施工、 保护属于本标段范围。
( 3) 本标段施工区域中的建( 构) 筑物及设备基础的预制方桩不属本标段范围。
( 4) 地基处理( 除桩基) 和桩承台的施工及施工桩承台前的桩头处理属本标段范围.
( 5) 汽动给水泵、 磨煤机基础采用减振措施属本标段范围, 设备由招标方提供。
( 6) 本标段所有钢结构( 栏杆除外) 均需采用喷砂除锈后再涂刷防腐油漆。
1.6 物资供应范围
1.6.1 本工程设备、 材料供应方式
1、 本工程主要设备由甲方供货( 具体见技术规范书中”甲供设备表”) 。本工程配电箱由投标方采购。
设备和材料的界定划分以《电力工业基本建设预算管理制度及规定》为准。
2、 材 料
( 1) 本工程所有材料均由中标人采购。
( 2) 工程中凡由中标人采购材料中标人订货前向招标人提出拟采购的计划, 详细列出规格、 型号、 生产厂家, 若招标方认为中标方所定购以上材料及设备未达到设计要求, 中标方必须更换达到设计要求材料。
( 3) 凡由本工程的中标人负责采购的材料, 项目法人必须参与由中标方组织的招标或其它形式的采购活动, 项目法人在招标活动中有质量否决权, 其所有材料的选用必须经项目法人同意后方能订货。项目法人对材料的质量有权进行监督和抽查, 凡是不合格的材料严禁在工程中使用。中标方应对采购的材料质量负责。
1.6.2 本工程设备、 材料的运输和保管
1、 由招标人供应的设备的运输由项目法人负责。
2、 招标人供应的设备由中标人负责在工地卸车、 组织并主持开箱验收、 倒运、 保管, 开箱时将开箱资料、 备品备件、 专用工具及时移交项目法人, 需用时须办理领用手续。
3、 由中标人采购的材料的运输由中标方负责在工地的装车、 卸车、 组织并主持开箱验收、 倒运、 保管以及其它可能需要的所有措施。
1.6.3 其它要求
1、 本标段汽轮发电机基础、 汽动给水泵基础、 锅炉基础、 磨煤机基础等设备基础采用厂家灌浆料进行二次灌浆。
2、 本标段汽动给水泵基础、 磨煤机基础采用的弹簧减振基础设备, 由招标方供应, 施工方配合。
1.7 主要工程实物量
表1－1 主要工程实物量表
序号
名称
单位
数量
序号
名称
单位
数量
1
土方
m3
145776
9
水磨石面层
m2
5384
2
钢筋混凝土
m3
57259
10
地砖面层
m2
12482
3
钢梁浇制板
m2
27760
11
围护压型钢板
m2
8855
4
钢结构
t
1824
12
屋面保温防水
m2
9663
5
不锈钢结构
t
50
13
各类涂料
m2
43607
6
钢网架
t
230

7
砌体
m2
24620

8
细石砼面层
m2
22403

1.8 工程特点
1、 本期主厂房紧临一期工程布置, 其中汽机房跨度与一期汽机房一致; 主厂房又是电厂最主要的建筑物, 汽轮发电机, 锅炉及其它附属设备, 热工电气控制设备等均安装在主厂房内, 电厂的安全、 经济、 满发、 稳发和满足环保要求与主厂房的建设质量直接有关, 因此本工程还具有建设规模大、 工艺结构复杂、 配套项目多、 工程质量要求高等特点。
2、 本期2台机组投产间隔期为6个月, 因此必须科学安排人员、 施工机械以及施工材料等资源的投入量, 合理划分施工区段与作业面, 加强施工管理, 精心进行施工组织, 这样才能以最低成本优质按期完成施工任务。同时, 还需加强与安装单位的协调, 为后续安装工程尽早提供工作面, 进而为整个电厂的顺利投产创造有利条件。
3、 本工程工程量大, 结构高度高, 主厂房基础埋深约-10.8m, 汽机基础底板底标高-7m, 煤仓间最大高度55.5m, 施工中预埋件及设备安装要求轴线、 标高精度要求高, 测量及预埋施工难度大。
4、 建筑物地下设施及各类设备基础较多, 结构砼浇筑量较大, 保证砼浇筑质量是砼施工的关键。
5、 本工程建安工程交叉及配合作业量大, 因此工程施工计划及协调管理是保证工程施工质量、 安全和工期的重要环节。
6、 本工程为扩建工程, 边生产边扩建, 因此环保、 安全是本工程的重点之一, 必须采取得力措施, 保证生产、 扩建两不误。

第二章 施工布署
2.1 我公司承建电力工程简况
2.1.1 公司简介及资质
中国十五冶金建设有限公司( 以下简称”十五冶”) 是国有大型建筑施工企业, 具有独立的企业法人资格, 主要持有冶炼工程、 房屋建筑工程、 公路工程、 电力工程、 矿山工程施工总承包壹级资质。
公司的主要经营业务为: 承担各类工业、 能源、 交通( 公路及交通工程、 铁路、 桥梁、 隧道) 、 民用等工程建设项目的施工总承包。
企业资质等级见本册商务文件。
2.1.2 电力工程简介
我公司以承担阳逻电厂一期燃料供应系统建设并取得良好信誉为楔机, 先后参与了华能汕头电厂一期、 重庆珞璜电厂二期( 主厂房) 、 江苏南通电厂二期( 主厂房) 、 福建福州电厂二期( 主厂房) 、 湖北襄樊电厂一期、 华能武汉阳逻电厂二期工程、 河南信阳电厂一期、 山东辛店电厂二期( 全厂土建) 、 湖南株州电厂二期、 湖南华润鲤鱼江电厂一期、 山东滨州电厂及滨北电厂、 湖北黄石西塞山电厂( 主厂房) 、 华能榆社电厂( 主厂房) 、 安徽安庆电厂、 华能玉环电厂、 华能淮阴电厂( 主厂房) 、 漳州后石电厂等20余座大型火电项目的建设。在此基础上, 我公司与武汉华电钢结构有限公司合作, 承担了三河电厂、 日照电厂、 邯峰电厂、 北仓电厂、 漳州电厂等钢结构的制作安装任务; 独立完成了河南中州铝厂热电站、 宁国水泥厂余热发电系统、 番禺锦兴纺织纺织溧染热电站、 广东新会冠华针织厂热电联产工程、 广东建番石化有限公司热电站、 江西贵溪电厂技改工程等项目的建筑安装工程建设。
2.1.3 近期主厂房工程施工情况
我公司近期完成或接近完成的主厂房工程主要有黄石西塞山电厂”大代小”( 2×330MW) 工程主厂房工程、 华能榆社电厂二期扩建工程( 2×300MW) 主厂房工程。
1、 黄石西塞山电厂”大代小”项目
主厂房工程于 8月正式开工以来, 经过我参战干群的艰苦努力, 6月主厂房区已陆续开始交安, 8月份主厂房完成封项, 10月15日2#汽机房交安, 10月30日2#煤仓间交安, 并配合零星收尾, 7月第1台机组投产发电。

2、 华能榆社电厂二期扩建工程( 2×300MW)
该项目主厂房工程于 11月开工, 10月主厂房封顶, 加热器钢平台安装完, 煤仓间框架完, 集控楼完工, 第一台机组已于 10月投产发电。

2.1.4 同期同类工程情况
表 2—1 同期同类工程统计表

序号
建设单位
项目名称
建设规模及承包范围
开、 竣工日期
1
安徽安庆皖江发电有限公司
安庆电厂一期( 2×300MW) 工程
2×300MW发电机组, 承包BOP部分F标段( 煤场、 棚库、 皮带廊、 渣场等项目土建与安装
.03
.09
2
华能集团淮阴电厂
华能淮阴电厂一期( 2×300MW) 工程
2×300MW发电机组, 承包主厂房建筑工程( 升压站至排烟区域全部建筑工程)
.08
.02
主体已封闭
3
湖南大唐金竹山发电厂扩建工程筹建处
湖南大唐金竹山发电厂扩建工程2×600MW火电机组工程
主厂房建筑工程
.06
.06
4
华能重庆珞璜发电有限责任公司
华能珞璜电厂三期( 2×600MW) 燃煤机组扩建工程
BOP土建工程标段
.06
.12
2.2 项目组织机构的建立
若本工程由我公司中标, 将列为我公司”特一号”工程, 由十五冶总公司在现场设置十五冶襄樊电厂二期工程一级项目经理部, 充分发挥并调度全公司的各项资源, 集中力量实现襄樊电厂二期( 2×600MW) 工程火电”优质工程”, 争创”鲁班奖”的质量目标。该工程由十五冶副总经理马文洲同志担任项目总管, 由一公司经理鞠世益同志任项目主管, 由主持承建了黄石西塞山电厂主厂房工程的一公司经理助理, 优秀一级项目经理、 一级建造师陈玉澜同志担任项目经理, 一公司总工程师李汇同志任项目总工。项目经理全面负责该工程的施工、 技术、 进度、 安全、 质量、 文明施工等工作, 对内统一指挥, 全面调动各施工队伍进行施工; 对外负责与各有关单位进行业务联系, 解决施工中出现的各种问题。
2.3 项目组织机构
为满足工程的施工安全、 质量、 进度要求, 充分利用我公司的各种资源, 加强内外的联系、 协调、 指挥、 管理工作, 本工程按照国际贯例实行项目法管理, 由项目经理部对工程施工实行统一管理, 代表企业法人全面履约。项目经理部设项目经理1人、 项目副经理2人、 总工程师1人, 职能管理机构按四部二站二室设置, 即工程技术部、 计划经营部、 物资设备部、 综合财务部、 质量监督站、 安全环保站、 计量试验室及生产调度室。
项目经理部各职能部门按分工明确、 责任清楚、 各行其责、 相互配合的原则, 在各有关负责人的指导下开展工作, 并与业主、 监理相关部门对口, 接受其监督、 指导。项目总工程师负责整个工程的技术管理工作; 项目副经理负责项目的日常生产管理工作; 项目经理全面指挥管理整个工程的施工工作。
本工程施工高峰期共投入施工管理人员计70人。
2.3.1 项目组织机构
项目经理部组织结构详见图2－1、 主要施工管理人员详见表2－2、 项目经理简历、 副经理、 总工程师详见表2－2( 1~4) 、 主要管理人员简历详见表2－2( 5~16) 。

项目总工程师

生产调度室

计划经营部
物资设备部
综合财务部

安全环保站
项目经理

质量监督站

计量试验室
第一施工区
第二施工区
土方工程处
砌筑装修工程处
网架安装工程处
建筑安装工程处
砼集中搅拌站
木加工厂
项目副经理
专业班组
钢筋加工厂
综合处
公司总部
工程技术部
常务副经理
钢筋绑扎队

公司总部

工技术程部

公司总部

模板架子队
砼浇筑队
钢结构制安工程处
第三施工区
图 2－1 项目经理部组织机构图

表 2－2 主要施工管理人员表

计划用于本工程的人员:
姓名
年龄
职务
职称
建议职务
从事电力施工工作年限
资格经历(主要工程规模、 容量及工作范围)
陈玉澜
38
一公司
经理助理
高级
工程师
项目经理

有 的项目施工管理经验, 主要承担的项目见项目经理简历表2－2( 1) 。
王梦雄
40
项目副经理
工程师
项目常务
副经理

有 的项目施工管理经验, 主要承担的项目见副经理简历表2－2( 2) 。
陈志祥
33
副经理
工程师
项目
副经理

有 的项目施工管理经验, 主要承担的项目见副经理简历表2－2( 3) 。
李汇
37
一公司
总工程师
高级
工程师
项目
总工程师

有 的项目施工管理经验, 主要承担的项目见项目总工程师简历表2－2( 4) 。
丰国生
52
一公司
工程部长
高级
工程师
工程部长

有21年的项目施工管理经验, 主要承担的项目见工程部长简历表2－2( 5) 。
陈俊堂
39
土建
工程师
工程师
土建工程师

有 的项目施工管理经验, 主要承担的项目见土建工程师简历表2－2( 6) 。
胡清华
41
机械
工程师
高级
工程师
机械工程师

有 机械设备管理经验, 主要承担过的项目见机械工程师简历表2－2( 7) 。
宋亚波
38
电气
工程师
高级
工程师
电气工程师

有 安装工程管理经验, 主要承担过的项目见电气工程师简历表2－2( 8) 。
杨启胜
39
暖通
工程师
工程师
暖通工程师

有 安装工程管理经验, 主要承担过的项目见暖通工程
