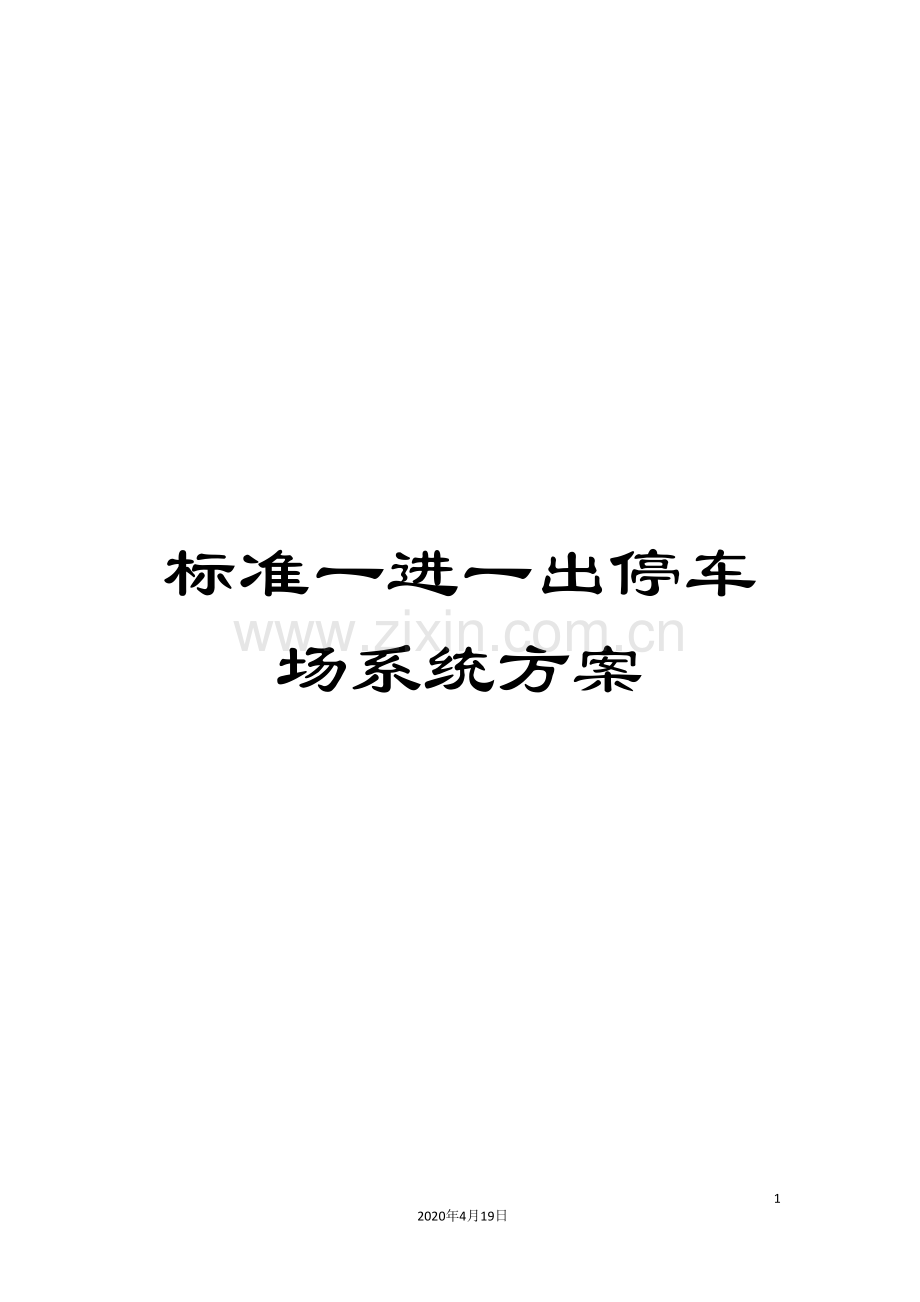

标准一进一出停车场系统方案

26
2020年4月19日
文档仅供参考

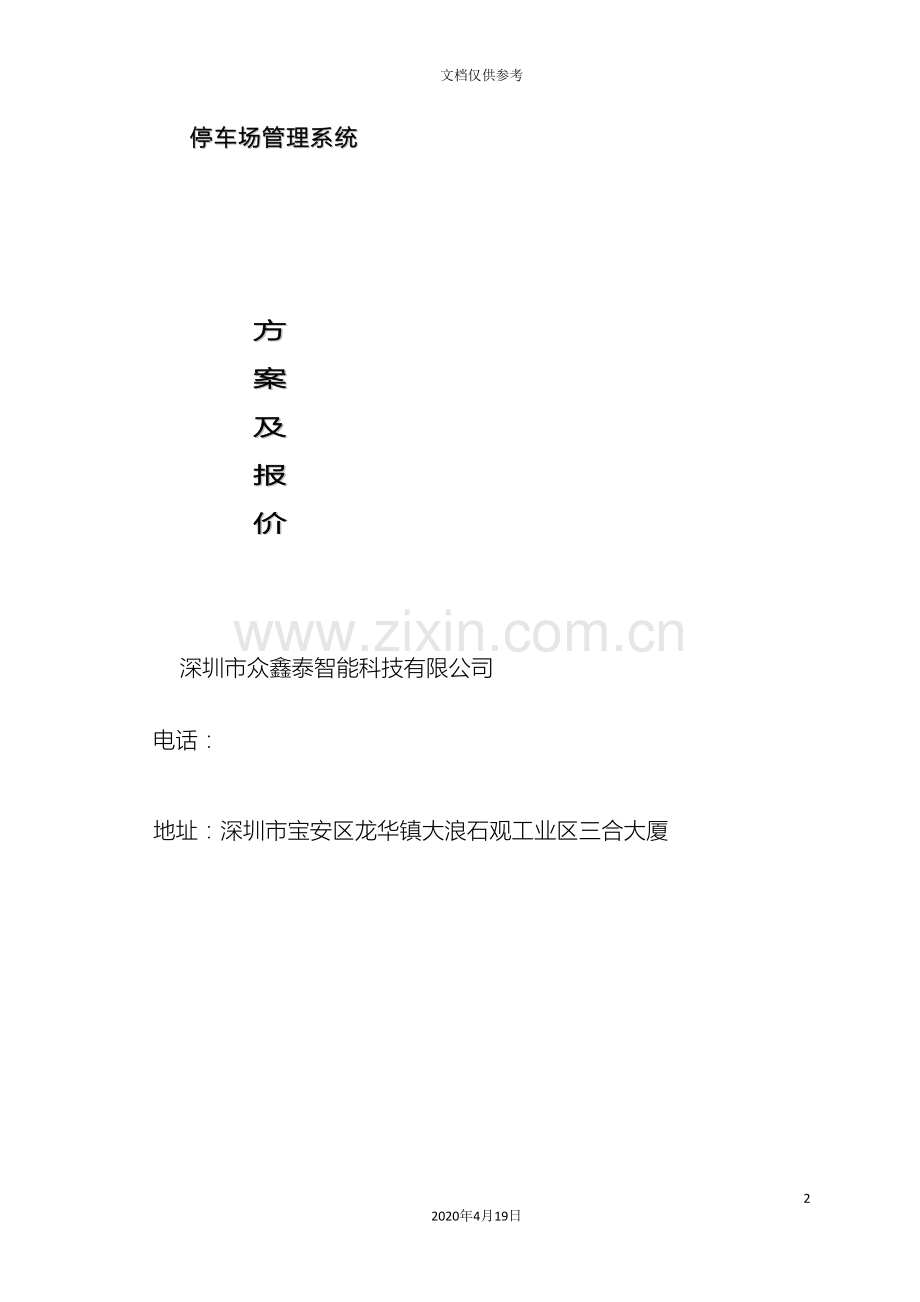

停车场管理系统

方
案
及
报
价

深圳市众鑫泰智能科技有限公司

电话：

地址：深圳市宝安区龙华镇大浪石观工业区三合大厦

目录
一、前言（公司简介） 3
二、设计原则 4
2.1.设计原则 4
2.2.设计依据规范 4
三. 推荐使用的系统 5
3.1.系统概述 5
3.2.系统效果图以及定位图 6
3.3.系统拓 8
3.4.系统功能描述 9
3.5.系统参数 9
3.6.入出场流程 10
3.7.系统使用的卡类说明 11
四．主要设备功能特点及技术参数 11
4.1.出入口控制主机 11
4.1.1.出入口控制主机概况 11
4.2.自动道闸 13
4.2.1.车辆检测器 14
4.3.停车场系统软件 15
4.3.1.主界面 16
4.3.2.出入管理界面 17
4.3.3.发行卡片界面 18
4.3.4.记录查询界面 19
五．众鑫泰近期部分工程名录 20
六．培训计划 21
七．保修及售后服务 21
八．附件 22
8.1.客户需求情况调查表 22
8.2.众鑫泰智能停车场设备检验报告 23
8.5.设备配置及价格 29

一、前言（公司简介）
深圳市众鑫泰智能科技有限公司是一家致力于一卡通系统产品研发、生产、销售于一体的高科技企业。十多年来，我们及时引进国外最先进的高新技术，不断完善自我，陆续研制出了具有自主知识产权的“zxt 众鑫泰智能”停车场，门禁，考勤，消费，巡更，通道等智能产品。产品获得多项国家专利，其中在停车场系统里，我们开发拥有国家专利创造的“非金属远距离”读卡票箱，它的问世更是彻底解决了传统金属票箱远距离读卡性能被屏蔽的缺陷，其技术创新一直被同行业内人士所青眯。
追求卓越品质，缔造完美生活。“众鑫泰智能”组遵循“三重”的完美目标：重标准、重品质、重服务，从而创造中国智能化应用领域全新的价值观和服务理念，向着“打造中国最好的智能化产品“迈向前进。拥有“众鑫泰智能”让您深切感受到享有最广阔的、最自由的、最安全的生活空间。

二、设计原则
2.1.设计原则
2.1.1安全性原则
停车场系统中的所有设备应符合中国或国际有关的安全标准，并可在部分恶劣环境下使用，可实时监控和与其它系统联动功能，并充分保证使用者环境的安全性。
7.1.2实用性原则
在产品的开发、生产上根据市场的实际需要进行，不单纯追求所谓先进而不实用的产品，系统应有良好的可学习性和操作性，使管理人员只需经过简单的培训即可正常操作使用。
7.1.3稳定性原则
停车场管理系统一般情况下24小时不间断地工作，系统的稳定性尤为重要。
7.1.4可拓展性原则
系统应满足用户不断的需求，可灵活增减或更新各个子系统。在工程完工后，配置的改变也是可能和方便的。在软件上免费为相应的应用客户升级，同时可扩展为考勤、门禁、收费、通道管理、巡更等管理系统一卡通，并可和消防、报警系统联动。
7.1.5易维护性原则
在设计、生产上使用好的配件，使系统的故障率达到最低。系统出现故障时经过简单的工具即可进行维护，在系统出现突然问题时，数据自动保存并能快速恢复，同时可使用手动装置，保证通道的顺利开通。
2.2.设计依据规范
《中华人民共和国安全防范行业标准》GA/T74-97
《建筑智能化系统工程设计管理暂行规定》建设部
《民用建筑电气设计规范》（JGJ／T16－96）
《智能建筑设计标准》（DBJ08－4－97）
《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会
《中华人民共和国公共安全行业标准》GA/T70-97
《火灾自动报警系统设计规范》国家计委
三. 推荐使用的系统
3.1.系统概述
1．本系统采用远近距离相结合停车场系统，月卡或贵宾用户采用远距离，临时收费用户采用近距离。当临时用户取卡后，系统直接把入场信息写到卡片里面，出场读取卡片信息，系统自动计费，实现不联网，或脱离电脑自动缴费功能。
2．远距离读卡器，方便月租及贵宾用户通行，提升物业管理档次。
3．本系统能够同时兼容长，中，远读卡器，不论正常开闸，手动开闸系统均有记录。
4．本次所用软件为一卡通软件，兼容门禁和停车场，轻松实现一卡管理，维护方便。所有系统能够脱离电脑自动工作。
5．本停车场系统是以ZGF-T2停车场控制器为主要设备的标准车场控制系统，ZGF-T2停车场控制器是一款设计新颖、技术先进、性能稳定、基于RS485通讯方式的增强型出入口控制器。ZXT-T2可驱动道闸、控制出入口读卡验卡、车辆监测、自动发卡、吞卡、满位显示、金额显示、图像对比，脱机刷卡能抬杆。该控制器功能强大，是整个停车场系统的核心。配套后台软件是基于TCP/IP协议、SERVER网络版软件，界面友好、功能强大，有效地解决人工收费中容易发生的争执、费用流失、车辆被盗、服务效率低、管理形象差等问题，是现代交通、物业、安保管理的理想解决产品。

3.2.系统效果图

3.3.三进三出系统拓朴图

如图所示：
1.本次推荐的zxt-T2停车场系统由管理计算机、485通讯接口、视频接口、出/入口控制机（含卡片读写系统、主控制器、显示屏、出卡机、语音系统、机箱）、自动道闸、车辆检测器、发行器、停车场系统管理软件（含软件狗）、摄像机、视频捕捉卡、聚光射灯、红绿灯系统等设备组成。
2.系统能够根据您的需求增加对讲系统、剩余车位显示屏、收费显示屏等，全部模块化设计无需将设备运回原厂，现场更改即可。
3.系统采用“底层485总线、后端TCP/IP”的通讯模式，增加交换机、多模收发器等网络设备，系统规模能够很容易的扩展/收缩。
4.如果您的停车场需要增加出入口，形成一个大的停车场系统，只需要增加网络设备和终端设备即可，无需更改原有设备。
3.4.系统功能描述
*系统采用IC卡和ID卡

*系统具有脱机运行功能，由于采用了工业控制处理器，控制机本身具有对卡的读写功能。

*系统卡类可分为月租卡、时租卡，可对进出车辆划分为月卡车辆、临时车辆等各种收费管理模式。可对各种车辆类型（大型车、中型车、小型车）进行不同收费管理。

*系统具有图像对比功能，车辆入场时将图像进行拍摄，出场时人工对比后确认开闸。

*硬件设备包括中文高清晰度LED显示屏、语音提示功能，对系统操作进行人性化提示。

*一车一卡等多种模式设置，系统可实现有车读卡（地感）功能。

*道闸监控功能：可对道闸的开启、关闭状态进行控制。并可软件控制道闸的开、落。道闸具有车过落闸、防砸车保护功能。

*具有安防功能，紧急情况下，可锁定道闸，实现车队或安防功能要求。

*临时车辆采用自动发卡功能。

3.5.系统参数
*电源：工业标准电源，AC220V ，50HZ

*通讯接口：RS485

*黑名单（下载）容量：10000条

*支持机号：256

*车场嵌套：可设置大车场嵌套小车场功能

*扩展输入输出：工业标准，可实现其它标准I/O要求

*满位显示：LED显示屏具有满位提示功能，车位满，可禁止车辆入场

*收费标准：多种收费模式，自动设置、加载即可，方便用户使用

*车辆类型设置：可选择入口预置车类和车牌号码，也可出口选择车辆类型收费
3.6.入出场流程

3.7.系统使用的卡类说明
1、固定或长期用户：月卡（授权时间内使用）
2、临时用户：临时卡（入场时必须有车压地感线圈，才能在票箱上取卡，系统严格控制一车一卡，出场时交回卡，自动计费，人工收费）
3、贵宾：贵宾卡（享受特权，满时也能够进出，无须交费）
4、操作卡：保安员用确认放行（临时收费，确定无误后刷卡放行）
四．主要设备功能特点及技术参数
4.1.出入口控制主机
4.1.1.出入口控制主机概况
►控制机箱：本公司创造专利产品，外观专利设计，密封设计；防雨、防尘，表面采用室外粉喷涂处理，抗腐蚀、耐老化，面板上部和下部采用喷砂工艺处理，美观大方，适合室外环境使用，正常情况下十年不褪色。大按钮设计，方便用户使用，旋转开门方式方便检修及维护。(8010)详见下图。

(颜色可选)

►近距离读写系统
技术参数
工作频率：13.56MHZ
通讯速率：9600KBoud
读写距离：8-10CM
读写时间：1～2ms
工作温度：－20℃～85℃
外形尺寸：ISO标准卡 85.6x54x0.80 / 厚卡 / 异形卡
封装材料：PVC、ABS、PET、PETG、0.13mm铜线
封装工艺：超声波自动植线 / 自动碰焊
执行标准：ISO 14443，ISO 10536
典型应用：企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理等

►中英文信息显示屏
中英文LED显示，安装在出入口控制机的正面，智能卡读写器的上方，以汉字形式显示停车时间、收费金额、卡上余额、卡的有效期等等，若系统不予入场或出场，则显示相关原因，明了直观。在空闲时显示时间日期、欢迎用语、或其它系统相关提示信息。
特点参数：
1. 采用露天超高亮LED发光管，白天显示明了；
2．显示屏点阵尺寸为40mm*200mm；
3. 采用超载规模集成电路和高性能单片机，系统稳定，升级方便；
4. 中英文滚动显示，内容丰富；
5. 防雨式设计，确保全天候可靠运行；
6. 外观设计新颖，系统分级运行且不影响系统整体性能；
►主控制器
采用32位单片机，双路存储器，集成度及可靠性极高，功能全面，接口丰富，所有接口均采用抗雷击设计。具备联机脱机自动切换、语音提示收费等停车场功能。标准版控制器具备LED显示屏、车位引导屏、费额屏、自动道闸、微型车辆检测器、发卡机、补光灯及两级CAN总线等接口。满位灯箱、低温加热、红绿灯等接口，卡片容量16000张。
适应卡类：IC、EM卡
工作环境温度：－10℃～＋65℃
电 源：220V AC±10％， 50Hz

►语音提示：与中英文电子显示屏功能配套，以语音的形式同步进行提示，指导用户科学使用停车场。向车主报告缴费金额及人性化语言（如“欢迎光临”、“一路顺风”）等，提高系统收缴费透明度。
►对讲系统（可选项）：工作人员经过对讲系统提示、指导用户使用停车场，用户也可询问有关情况，方便两者之间的及时联系。
注：选配功能均以集成方式制作，提高整性能及外观一致性。
►自动发卡机
外来车辆按出卡按钮，自动出卡，读卡，取卡开闸，60S未取卡后自动回收。
  1、适 用 于： 各类停车场系统入口发卡机、各类卡式票自动发售系统
  2、额定功率： 电压DC24V 电流1.8A(最大)
   3、卡片材料： 纸质卡片或聚酯卡片
  4、卡片尺寸：
                卡 长：76-86mm
　　       卡 宽：53-56mm
　　       卡 厚：0.2-1.2mm (可调节)

4.2.自动道闸
(8005)
►型号：ZGF-DZ06（外观可选）一体机芯结构。
►采用具备软件陷井与硬件看门狗的单片机控制，永不死机；具有记数功能。
►采用光感器进行行程控制，非接触工作，永不磨损偏移
►采用光电耦合、无触点、过零导通技术，主控板无火花无干扰高可靠工作
►采用升降超时与电机过热保护，防止道闸非正常损坏
►采用机械行程开关，进行切电总保护
►宽范围的单相电源输入（160V-260V）适于恶劣的野外道路收费环境
►光隔离串行通讯接口，隔离电压大于1500V，确保上位微机安全，实现抗汽车电火花等强电磁干扰的高可靠通讯
►外观：产品外设计精美，制作工艺细致，深得客户认可。
►机壳：采用电镀涂层钢外壳，电镀、喷涂工艺精细，长期使用无明显变化。
►平衡调节：充分利用弹簧的线性调节，长期使用不会产生栏杆下倾斜状况。
►释放装置：断电时，能够用手动摇把开启，关闭。
►栏杆：采用涂层铝脂栏杆，黄黑条相嵌反光贴膜。防止车辆晚上撞杆。
►具有软启动功能及过流、过热保护，有效保护电动道闸的核心部位电机的正常运转。
►具有感应和按钮及遥控控制等多种方式。
►智能停车场管理系统等配置。推荐的规格参数如下：
环境温度： -10℃──+45℃（标准型）
-25℃──+40℃（低温型）
环境湿度：相对湿度≤90%，且不凝露
电源电压：AC220V±10% 50Hz
电机功率：250W
杆 长：6米
起杆时间：5S
外形尺寸：H×W×D ：1058mm * 348mm* 268mm
基础尺寸：300mm*400mm
表面处理：喷塑
适用场所：小区、路口、停车场
4.2.1.车辆检测器
工作电源
AC22OV
功 率
2.5W
频率范围
20KHZ~170KHZ
灵 敏 度
三级可调
响应时间
100ms
环境补偿
自动漂移补偿
线圈电感
80-300微亨（包含连接线）
存储条件
-40℃~85℃ 相对湿度<90%
外形尺寸
65*34*38mm(含安装座)
工作条件
-40℃~65℃ 相对湿度<90%
使用电线
多股0．75聚四氟耐高温渡银线
此检测器由一组环绕线圈和电流感应数字电路板组成与电动道闸或控制机配合使用，线圈埋于地下5~10cm处，只要车辆经过，线圈产生感应电流信号，经过车辆检测器处理后发出控制信号控制出入口控制机或电动道闸。

4.3.停车场系统软件
主要功能：
►故障自检功能（能自动检测道闸、地感、出卡机、显示屏、主板等工作是否正常）；
►管理人员能够在管理中心随时查询到现时停车场内停车情况；任意时刻的出入场记录并可查看相关的图像；
►可用户自定义查询方案可保存、按用户自定义的查询方案查询（万能查询），编辑；
►当系统满位时可向主控板发送不读卡命令。
►软件可控制开、关闸，而且能实时检测道闸开停关状态,以及出卡计数功能。
►强大的收费标准设置功能。可分高低谷，节假日设定收费标准。
►具有满位提示和不读卡功能。如果停车场中车位已满时，显示停车场车辆满位。
►可跳线选择是否关到位取卡、读卡，采用该方式可实现一车一卡，避免丢卡；
►增加非法卡、非法打开道闸记录功能；
►具有重复出场确认放行功能。
►可上传卡片资料，以防数据库丢失，造成重新发卡的困扰。
►双路视频时时监控，使管理员能时时看到出入口的动态。
►临车卡能够进行车型转换收费。
►具有图像对比功能。
►财务报表自动统计功能。
►具有联网功能。
4.3.1.主界面

4.3.2.出入管理界面

4.3.3.发行卡片界面

4.3.4.记录查询界面

五．众鑫泰近期部分工程名录
1． 昆明湖畔之梦停车场二十三进二十三出
2． 广州荔港南湾卡停车场四进四出每天出入车辆 多辆
3． 长沙王福井商业街停车场二进二出每天出入车辆4000多辆
4． 长沙H新城停车场二进二出每天出入车辆1000多辆
5． 北京世界城晴雪苑和时雨苑停车场四进六出
6． 深圳假日湾停车场二进二出
7． 深圳通业大厦停车场二进二出
8． 深圳名骏豪庭停车场一进一出
9． 深圳中润大厦停车场二进二出
10． 深圳帝港豪庭停车场二进二出
11． 深圳紫金花苑停车场二进二出
12． 厦门繁荣广场停车场四进四出
13．东莞市侨苑山庄四进四出
14．深圳科技园科苑花园三进三出
15．深圳松岗楼岗村三进三出
16．深圳华润二期十一进十出，正在建设中
六．培训计划
天数
培 训 课 程
1天
1. 停车场系统原理及操作
2. 外围设备的操作与维护
1天
3. 计算机软件系统的标准与维护
4. 系统的联网、操作与维护
本系统调试开通后,免费为操作、管理人员进行培训,现场指导.
七．保修及售后服务
1. 自设备验收合格系统自开通验收合格之日起，免费保修一年（人为或自然灾害引起的故障或损坏除外），终身维护。系统常规软件终身免费维护及升级免费保修一年；

2. 建立客户档案，制定维护计划，作好维修记录，向用户提供维护报告。

3. 接到通知后24小时派人到现场处理；

4. 免费保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费；

5. 免费保修期以外的维修服务仅收取维修成本费。

6. 保修期满后，可根据用户的需求签订保修协议。

八．附件
8.1.客户需求情况调查表
客户名称：
停车场具体位置：
车位总数： 个
客户类别： □ 小区 □ 公共场所 □ 商业大厦 □ 其它
停车场性质：□ 内部专用 □ 公共收费 □ 地下 □ 立体车场 □ 嵌套
本车场所用卡是否实现一卡通：□ 是（□消费 □考勤 □门禁 □其它） □ 否
计划投资总额：
停车场入口个数： 停车场出口个数：
出入口分开： □ 是 □ 否
出入口共道： □ 是 □ 否
出入口限高： □ 有(入口 m 出口 m) □ 无
入口路宽： 出口路宽： 共道总宽：
车场内停车类别：□ 大型车 □ 中型车 □ 小车
□ 月保车 □ 时租车
停车场收费模式：□ 中央收费 □ 出口收费 □ 其它
管理中心是否需要脱机运行： □ 是 □ 否
计划管理人数： 人
是否需要图像对比：□ 是 □ 否
是否需要远距离读卡(40cm以上): □ 是 □ 否
是否需要纳入与公共信息系统： □ 是 □ 否
附录：本停车场收费标准简述：
备注：（其它特殊要求）
