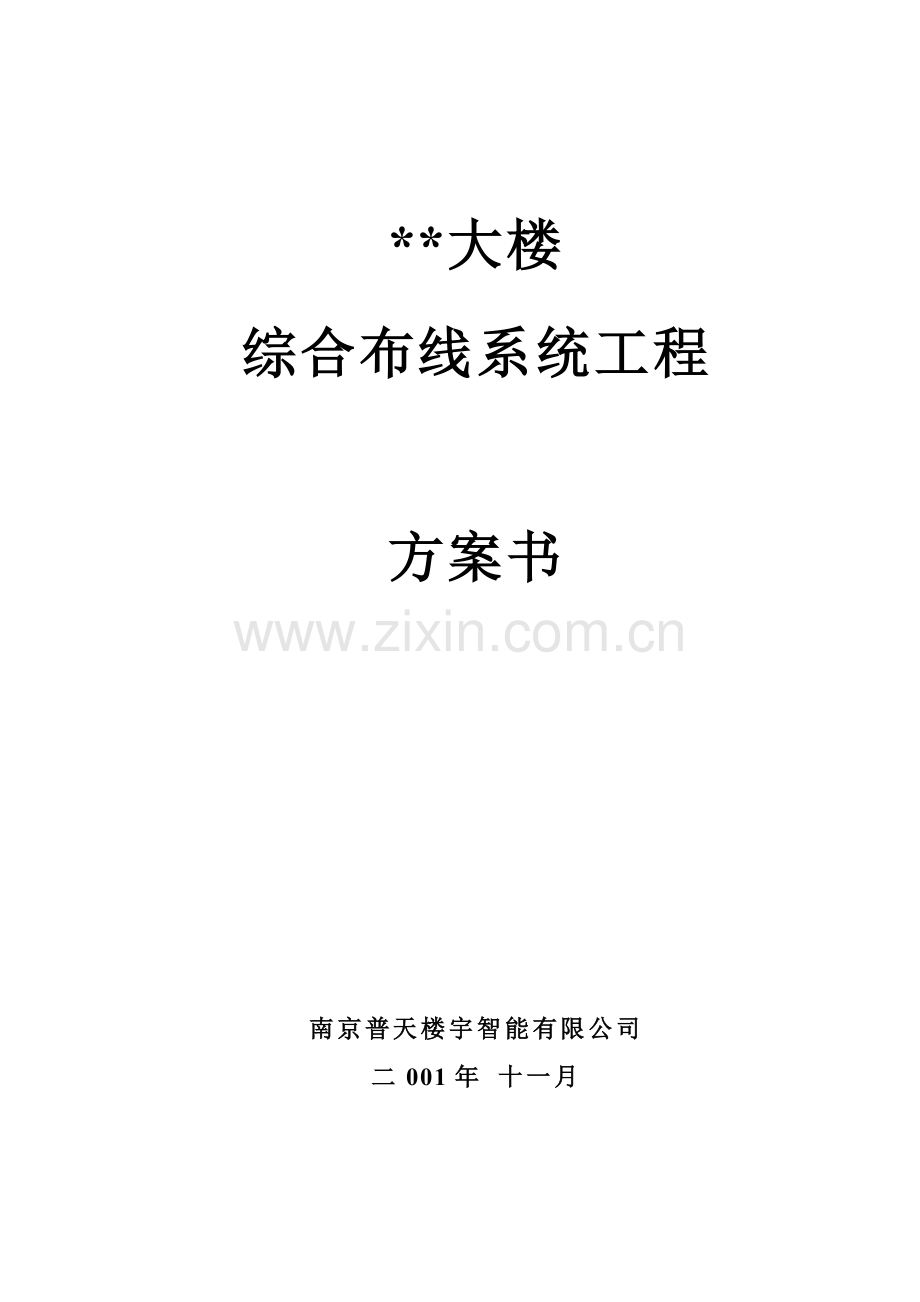

大楼综合布线系统工程方案书(普天布线).doc

鸿鹄论坛 *大楼综合布线系统工程方案书*大楼综合布线系统工程方案书南京普天楼宇智能有限公司二001年 十一月目 录1、系统概述31.1大楼结构31.2布线需求情况32、布线方案的设计原则32.1先进性32.2符合国际标准32.3支持网络系统的应用32.4具有广泛兼容性42.5高度结构化42.6信息插口42.7超五类水平电缆和模块52.8 2芯室内多模光缆作数据垂直干揽和系统备份53、布线系统总体方案53.1方案说明53.2工作区子系统63.3水平子系统63.4管理子系统63.5垂直主干线子系统73.6设备间子系统74、工程材料清单及报价85、方案综述86、产品介绍.91、 系统概述1.1 大楼结构*大楼是一栋现代化的综合业务办公大楼。本大楼共有九层，123层为电子商场，4-9层为写字楼。1.2 布线需求情况中心机房设在位于大楼四层，1-3层不考虑,层与层之间用双绞线连接。外光纤进四层主机房，大对数语音电缆也进入主机房。目前设计全楼共计：总计信息点：648个点。其中数据点： 486个点。语音点： 162个点。2、 布线方案的设计原则2.1 先进性本方案采用的布线材料、布线技术及方案设计，都是世界先进的。2.2 符合国际标准本布线方案符合最新的国际布线标准ISO/IEC11801，并符合美国TIA/EIA-586布线标准。2.3 支持网络系统的应用本方案系统可支持l 以太网l 高速以太网(100BASE-T，100BASE-VG，千兆以太网等)l 令牌网l ATMl ISDN等2.4 具有广泛兼容性采用标准的RJ45八信息位标准接口，可以把不同厂家的网络设备和多种终端设备连接到网络上，可以传输话音、数据、图像、视频等信号。2.5 高度结构化采用星型树状结构，由主配线架（MC）到层配线间（TC）的路由，可适应多区管理的需求。使得维护管理比较容易，重新配置灵活，故障隔离和检测容易。结构如图所示：2.6 信息插口l 防尘；含有插口盖板。l 超五类接口模块；保证其耐用性和可靠性。l 面板标记；保证用户使用的方便性。2.7 超五类水平电缆和模块可同时适应语音和数据的要求，能够根据未来的需求灵活配置。2.8 5类25大对数电缆作语音垂直干揽和系统备份.超5类4对UTP电缆作为数据垂直干揽和系统备份可完全满足数据信息的传输带宽要求；同时亦能够完全满足将来计算机网络系统扩容的要求。3、 布线系统总体方案3.1 方案说明整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统,设备间子系统构成，以下按各个子系统分别进行说明。*大楼综合布线系统拓扑图如下:3.2 工作区子系统本大楼布线工作区子系统由各个办公区域构成，在办公室相应的墙上安装五类信息插座。每个信息插座可根据需要设为数据点和语音点，分布在各楼层办公区域内。办公区安装埋墙式RJ45插座。大楼内每层双口信息插口为54个，每个信息插口都是一个标准的RJ45五类插口，并具有防尘弹簧盖板,同时能够标识出插口的类型(数据或语音)。可支持155Mbps高速信息传输。不同型号的微机及电脑终端通过RJ45标准跳线可方便的连接到数据信息插座上；连接电话机的RJ11连接线亦能插在语音信息口上。信息口底盒（预埋盒）采用我国标准的86型铁质底盒。统一安装高度为离地0.3米。3.3 水平子系统水平子系统由各分管配线间至各个工作区之间的电缆构成。高速数据信息点和语音点全部采用超五类非屏蔽双绞线(UTP)，支持155Mbps的传输速率。非屏蔽双绞线线缆具有很强的抗干扰性，使系统具有很高的可靠性和高传输率，能够满足未来的需求。水平线各层的配线间经弱电井、走廊天花板上金属桥架或地下预埋管，引向工作区各信息点。从配线间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作(如增减用户，用户地址改变等)都不影响整个系统的运行，为系统线路故障检修提供极大方便。3.4 管理子系统管理子系统由分别由设在每层子配线间（共5间），及四楼的主配线间构成。各楼层分配线间负责的层数如系统图所示，管理一定区域到主干系统的配接，对线缆进行第一级管理。四楼的主配线间（MDF）同时管理所有主干电缆与公用设备（PBX，SWITCH等）的跳接，所有的子配线间（IDF）数据部分通过超5类4对UTP电缆、语音部分通过5类UTP大对数电缆分别接入四楼主配线间的数据主配线架。每个子配线间（IDF）均应设有一定面积的墙面，并预埋管槽和专用电源，以便安装19标准机柜（含配线架和管理架），并且预留面积考虑未来的扩容可能所需的空间。计算机中心的数据主配架，设有19标准机柜。机柜上安装配线架，用来管理数据配置，并留有足够的空间，以安装用户网络设备。3.5 垂直主干线子系统数据网络系统干线，从楼层子配线间（IDF）到计算机房数据主配线间（MDF-D）采用超5类4对UTP电缆。语音干线垂直电缆，从楼层子配线间（IDF-V）到主配线间（MDF-V）采用5类大对数UTP电缆。3.6 设备间子系统设备间子系统主要集中在主配线间（MDF）和楼层配线间（IDF）。数字主要设备包括各种集线器和交换设备等，有源设备采用集中管理和供电。同时在主机中心为保证设备工作所需的,和空调环境,并要求每个电源插座提供有500W容量。语音主要设备是在程控交换机（PBX）。4、 工程材料清单及报价5、 方案综述由于本大楼是作为办公的综合业务楼，故根据不同的需求选用不同的终端，而作为整栋大楼则面向未来高速网络技术的发展对布线系统的严格要求，具有很强的适应性、扩展性、可靠性和长远效益。6、 普天产品介绍信息插座、高频模块、配线架选择南京普天公司综合布线系列产品，信息插头选择南京普天的RJ-45水晶头，这些产品均为超五类产品。 （1）超五类RJ45插座独特的外观，免工具打线，使用方便。簧片表面镀银，接触针表面镀50金，确保接触电阻最小；采用先进的绝缘移位卡接技术，形成气密性的可靠触点，长期使用后仍可保证接触可靠；接插件塑料采用美国 GE公司原料，簧片材料采用高弹性铜带，确保多次使用后的接触可靠性和耐久性。（2）高频模块高频模块一般使用在布线系统的端接部分，也可作为数据链路的管理接插件。数据参数见附表。附表：(3)16/24/48位RJ45插座板和模块化12/16/24/48位RJ45插座板模块化RJ45插座板可根据需要安装RJ45模块，每个快接式跳线板背后均提供集成电缆管理架，保证电缆的方便进出。（4）超五类信息插头及其接线规范如下图所示： RJ-45 超五类水晶头RJ-45 头的两种接线规范4.5.3 双绞线选择目前，各布线厂商均纷纷推出自己的“超五类”布线产品，但“超五类”的标准很模糊，所有技术参数指标超过五类标准的布线产品均声称自己为“超五类”布线产品。六类布线标准已经公布，以此为标准的六类布线产品也即将推出。本着对用户负责任的态度，我们在方案设计中选用普天公司生产的五类八芯非屏蔽双绞线。非屏蔽双绞线（UTP）由24线规的实心铜质导体组成，并扭绞成线对，外层采用灰色阻燃聚乙烯作为外套。标准符合EIA/TIA-568和TSB-36第五类，产品经UL和ETL检验。该线缆支持155兆位/秒的ATM、100兆位/秒的TP-PMD、IEEE 802.3和802.5、语音、ISDN等系统。UTP线缆示意图如下图所示：第 11 页 共 11 页
