eps设计手册.doc

KM2

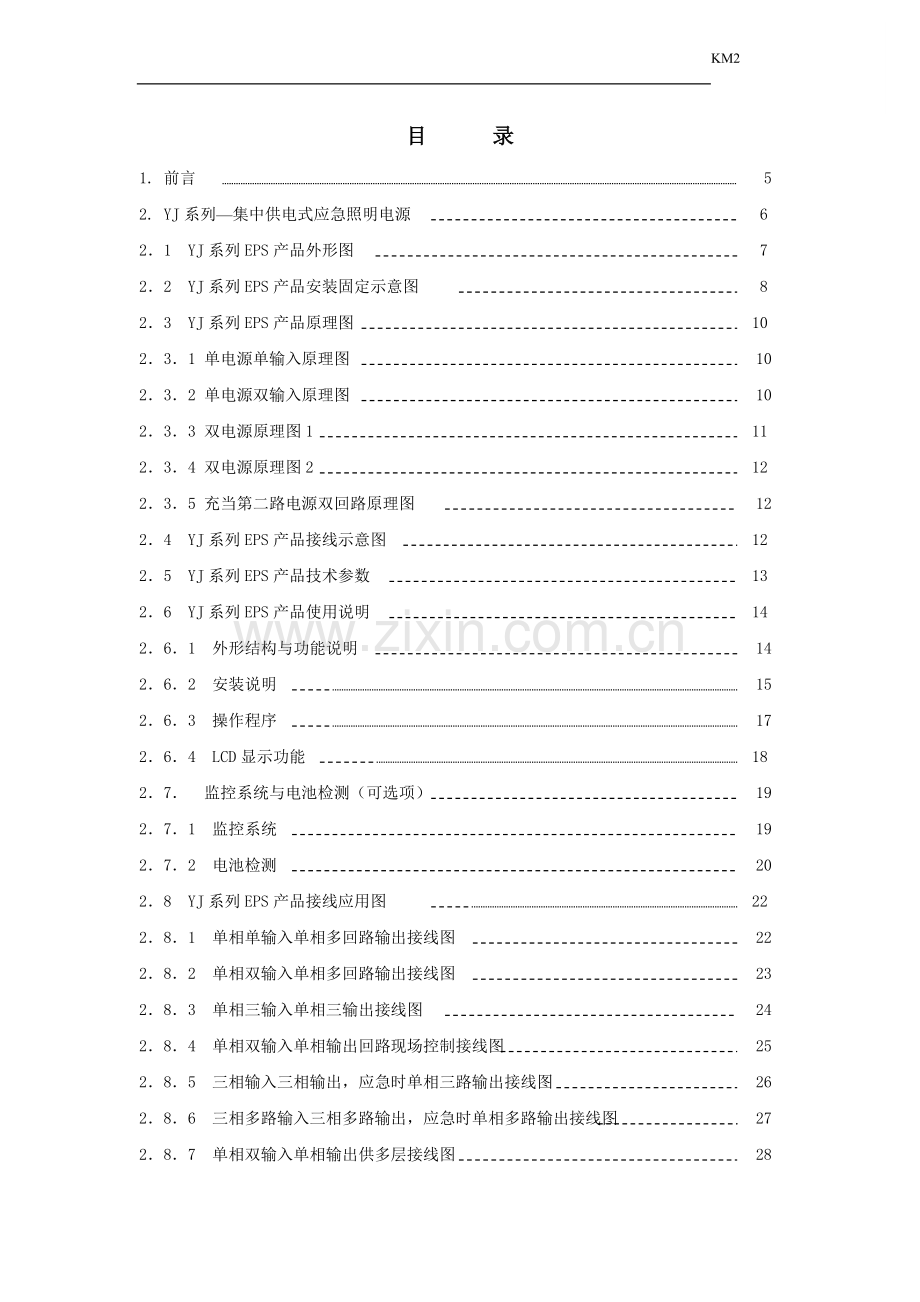

目 录
1. 前言 5
2. YJ系列—集中供电式应急照明电源 6
2．1 YJ系列EPS产品外形图 7
2．2 YJ系列EPS产品安装固定示意图 8
2．3 YJ系列EPS产品原理图 10
2．3．1 单电源单输入原理图 10
2．3．2 单电源双输入原理图 10
2．3．3 双电源原理图1 11
2．3．4 双电源原理图2 12
2．3．5 充当第二路电源双回路原理图 12
2．4 YJ系列EPS产品接线示意图 12
2．5 YJ系列EPS产品技术参数 13
2．6 YJ系列EPS产品使用说明 14
2．6．1 外形结构与功能说明 14
2．6．2 安装说明 15
2．6．3 操作程序 17
2．6．4 LCD显示功能 18
2．7． 监控系统与电池检测（可选项） 19
2．7．1 监控系统 19
2．7．2 电池检测 20
2．8 YJ系列EPS产品接线应用图 22
2．8．1 单相单输入单相多回路输出接线图 22
2．8．2 单相双输入单相多回路输出接线图 23
2．8．3 单相三输入单相三输出接线图 24
2．8．4 单相双输入单相输出回路现场控制接线图 25
2．8．5 三相输入三相输出，应急时单相三路输出接线图 26
2．8．6 三相多路输入三相多路输出，应急时单相多路输出接线图 27
2．8．7 单相双输入单相输出供多层接线图 28
2．8．8 应急照明混合接线图 29
2．8．9 双电源接线图 30
2．8．10 充当第二电源双回路接线图 30
2．9 YJ系列EPS产品设计应用图例 31
3．YJS系列——三相应急电源 37
3．1 YJS系列EPS产品原理图 38
3．1．1 YJS系列EPS产品单电源原理图 38
3．1．2 YJS系列EPS产品做第二路电源双回路原理图 38
3．1．3 YJS系列EPS产品双电源原理图1 39
3．1．4 YJS系列EPS产品双电源原理图2 39
3．2 YJS系列EPS产品技术参数 40
3．3 YJS YJS/P系列EPS产品最大输入电流和最大充电电流 40
3．4 YJS系列EPS产品接线示意图 41
3．4．1 YJS系列EPS产品单电源接线示意图 41
3．4．2 YJS系列EPS产品做第二路电源双回路接线示意图 41
3．4．3 YJS系列EPS产品双电源接线示意图1 41
3．4．4 YJS系列EPS产品双电源接线示图2 42
3．5 YJS系列EPS产品接线应用图 42
3．5．1 与卷帘门相连接线图 42
3．5．2 与电梯相连接线图 42
3．5．3 与水泵相连接线图 43
3．5．4 与风机相连接线图 44
3．5．5 与配电柜相连混合供电接线图 45
3．5．6 做第二路电源与变电所相连接线图（1） 46
3．5．7 做第二路电源与变电所相连接线图（2） 47
3．6 YJS系列EPS产品设计应用图例 48
3．7 YJS系列EPS产品产品图 58
4． YJS/P系列——可变频三相应急电源 77
4．1 YJS/P系列EPS产品原理图 78
4．1．1 单逆变单台负载原理图及接线图 78
4. 1. 2 单逆变单台负载一用一备原理图及接线图 79
4. 1. 3 双逆变单台负载一用一备原理图及接线图 80
4. 1. 4 双逆变双台负载二用一备原理图及接线图 81
4．2 YJS/P系列主要技术参数 82
4．3 YJS/P系列接线应用图 83
4. 3. 1 单逆变单负载接线应用图 83
4. 3. 2 单逆变一用一备负载接线应用图 84
4. 3. 3 双逆变一用一备或二用一备负载接线应用图 85
4. 3. 4 混合接线应用图（1） 86
4. 3. 5 混合接线应用图（2） 87
4．3．6 应用举例 88
4．4 YJS/P系列EPS产品图 93
5．设计须知 108
6．订货须知 109

1. 前言
为在建筑电气设计中，正确无误的使用本公司的EPS（应急电源产品），特编制本使用说明，以供广大建筑电气设计者设计时参考。
EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。
本手册介绍了上述应急供电系统的三个系列产品，分别是：
(1)YJ系列：从0.5KW-10KW，适应于应急照明和事故照明；
(2)YJS系列：从2.2KW-800KW，除可用于应急照明、事故照明之外，更适应于消防电梯、卷帘门、风机、水泵、喷淋泵、供水泵等电感性负载或混合供电；
(3)YJS/P系列：从2.2KW-800KW，直接与电动机相连的专用电源，适用于消防水泵、风机等。

二00三年一月

2. YJ系列—集中供电式应急照明电源
a) 产品用途：适用于消防应急照明、事故照明等各种灯具（含金属卤素灯、钠灯）
b) 规格范围：0.5KW-10KW
c) 安装形式：落地式、悬挂式、嵌式三种
d) 备用时间：90分钟或按设计要求制作
e) 单相输入（220V，交流）有：（标准型）
悬挂式：YJ-0.5KW、1KW、1.5KW、2KW
嵌 式：YJ-0.5KW、1KW、1.5KW、2KW
落地式：YJ-1KW、1.5KW、2KW、3KW、4KW、5KW、6KW、7KW、8KW、9KW、10KW
f) 三相输入（380V，交流）有：（标准型） 落地式：YJ-3KW、4KW、5KW、6KW、7KW、 8KW、9KW、10KW
g) 型号说明：YJ-□□KW/□□
接线方式编号
输出容量，单位KW
应急电源
对安装形式、输入相数路数、备用时间、消防联动、输出回路数均在订货时说明。

2．1 YJ系列EPS产品外形图

YJ-0.5KW YJ-1KW/1.5KW/2KW

YJ-3KW/4KW YJ-5KW/6KW YJ-7KW/8KW/9KW/10KW

2.2 YJ系列EPS产品安装固定示意图

YJ-0.5KW EPS进出线示意图

顶部上进线

60

3－ф35

50 50 45

YJ-1KW EPS安装固定示意图

3－ф12
600
170
53.5
1100
300
150
745

3－ф35
50 40 40
30
顶部与底部进线

YJ-1.5KW/2kw EPS安装固定示意图

600

170
178.5
1400
3－ф12
300
150
880

3－ф35
50 40 40
30
顶部与底部进线

YJ-3KW/4kw EPS安装固定示意图

700

3－ф35
50 40 40
30
顶部与底部进线

1650/1750

654

851

3－ф14

100
500

注：落地式YJ-3KW/4KW/5KW/6KW/7KW/8KW/9KW/10KW EPS不需安装孔和地角螺丝。

出线口
2.3 YJ系列EPS产品原理图
2.3.1 单电源单相单输入原理图（编号01A）
输出
市电
KM1
KM1
充电器
电池组
逆变器
控制器
EPS

说明：
当有市电时，市电通过KM1输出，同时充电器对免维护蓄电池充电。当控制器检测到市电停电或者市电电压过低时，逆变器工作使KM1切换至应急输出状态向负载提供电能。
2.3.2单电源双输入原理图（编号01B）
市电
输出
KM1
KM1
充电器
电池组
逆变器
EPS
控制器
K

说明：
双输入电路，在有市电状态下由外部开关K控制负载的开合，K开关的开与合都不会影响应急供电，只有当控制器检测到无市电时，KM1吸合，此时K开与合均不影响应急供电。

2.3.3 双电源原理图1（编号08）
KM2
KM1
备用电
常用电
KM1
KM1
充电器
电池组
逆变器
控制器
输出
KM2
KM3
EPS

说明：
在正常情况下，常用电通过KM2、KM1输出，同时充电器对免维护蓄电池充电。当常用电停电，备用电投入通过KM3、KM1输出，只有当常用电和备用电同时停电时，通过控制器控制逆变器工作使KM1切换至应急输出状态，向负载提供电能。
2.3.4 双电源原理图2
备用电
常用电
KM1
KM1
充电器
电池组
逆变器
控制器
输出
KM2
KM1
KM2
KM3
EPS

说明：
采用此种接线方式可实现一级负荷末端互投，EPS充当第三路电源，此种方式互投装置不在本EPS内。

2.3.5 充当第二路电源双回路原理图
市电
充电器
电池组
逆变器
EPS
控制器
输出

说明：
EPS可按上图接法对负载充当第二路电，并且末端互投,逆变器在有市电时未开机，当无市电时立即开机输出。

2.4 YJ系列EPS产品接线示意图
KM2
输入
逆变器
应急照明配电
EPS DC24V 消防联动（接控制中心）

说明：a)输出回路根据设计要求确定，未注明时本公司均按3路制作。
b)输出回路推荐使用断路器，如有要求也可用熔断器。
c)消防联动可根据设计要求确定与制作，未注明则无消防联动。
d)KM2为消防控制中心控制，当消防控制中心发出控制信号时KM2吸合，消防联动输出支路输出电能。
2.5 YJ系列EPS产品技术参数
型号
YJ-0.5KW
YJ-3KW
YJ-1.5KW
YJ-2KW
YJ-3KW
YJ-4KW
YJ-5KW
YJ-6KW
YJ-7KW
YJ-8KW
YJ-9KW
YJ-10KW
容量(kw)
0.5
1.0
1.5
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
10
输入
最大电流(A)
3
7
10
13
20
25
37
16
20
25
28
30
电压
单相220V±25% 单相或三相380V±25%
频率
50Hz±5%Hz
输出
额定电流(A)
2.2
4.5
6.8
9.1
13.6
18.1
22.7
27.2
32
3.4
41
45
电压V
正常时
同市电电压一致
应急时
220V±5% 单相三路 220V±5%
频率
应急时50±0.5%
正常时同市电一致
切换时间
小于0.25秒(特殊要求可小于0.01秒)
波形
应急时正弦波
正常时同市电一致
应急供电时间
大于90分钟或按设计要求
超载能力
负载120%时能正常工作
噪音
有市电时静止无噪音 <55dB(应急供电时)
相对湿度
0～90%
环境温度
-24℃～40℃
海拔高度
2000米以下
适应负载
主要用于照明类等各种负载
电池（12V）
50Ah×2
7Ah
×27
17Ah
×19
17Ah×23
40Ah×16
40Ah×16
65Ah×16
65Ah×16
40Ah×32
50Ah×32
65Ah×32
65Ah×32
外型尺寸
(宽×深×高mm)
600×215×600
挂式
嵌式
600×215×1100
挂式
嵌式
600×215×1400
挂式
嵌式
700×250×1650落地式
700×350×1750落地式
700×420×1850落地式
750×650×2000
落地式
重量KG
53
110
160
190
360
410
510
620
700
780
850
940
输出回路(标准型)
3
3
3
3
3
3
3
3
3
3
3
3

2.6 YJ系列EPS产品使用说明
2．6．1外型结构与功能说明（参看图一．图二）
1 主电指示灯; 当正常交流电接通时，显示绿灯。
2 应急指示灯; 当主电电压过低．停电．或者操作强启开关，显示红灯。
3 充电指示灯; 充电器对蓄电池充电,显示红灯。
4 故障指示灯; 黄色显示灯亮时有以下原因：
A． 逆变器温度过高
B. 输出短路,警告你应急电源输出支路有开路、短路。
C. 应急控制电路的开路．短路。
D. 充电器故障或者输出开路．短路。
OUTPUT VOLTAGE
22OV AC
主 电
应 急
充 电
故 障
6
1
2
3
4
5

图一
5 切换键：LCD液晶显示菜单切换键。
6 LCD液晶显示器：显示主电电压．输出电压．输出电流．电池电压．故障类型。
7 电池组负极接线端子。

8 主电输入和电池组正极输入断路器。
9 6路支路输出断路器。
10 充电输出熔断器。
11 输出中性线接线排（N）。
12 PE接线排。
13 自动，手动转换开关。
14 强制启动开关
注意：只有专业人员操作的强制应急启动开关。该开关启动后，应急电源不能保护电池过放电。
15 启动按钮：应急电源启动按钮。
支路输出
9
8

10

7

H N
输入
+ -
电池

11
N

12
PE

自动
144

15
手动

1
0

13

强制应急启动开关
启动开关

图二（打开前面板示意图）

2．7．2安装说明
2．7．2．1 安装注意事项
Ａ．请勿置于不平或倾斜之处。
B． 请将应急电源置于通风良好的地方，背面至少离壁10 cm 以上，使进排气孔保持
通畅。两侧要能有维修距离。
C． 避免放置阳光直射．雨淋或潮湿之处。
D． 请远离火源及高温，以防温度过高。
E． 请勿在上方放置物品。
F． 避免置于含腐蚀性气体处 。
2．7．2．2 安装方法
（1）．市电输入
Ａ．禁止使用一般家庭用插座，因一般插座最大只有１５Ａ，会造成过负载，烧毁。
Ｂ．请利用就近配电盘内220V之电力接至应急电源输入端。接线位置及方法
a. 将左门打开，使用螺丝刀将断路器护板螺丝卸下。
b. 打开右侧板即可看到6路支路输出断路器和从右侧底部的进出线孔的位置。
c. 请先将输入．输出电源线由此孔引进后,再顺中间立柱位置把电源线接入断路器端,输入电源线按标示接3P断路器的“H”和“N”端，输出电源线“H”接6路支路1P断路器，“N”接接线端子排“N”端；PE线至端子排“PE”端。
d. 进出电源线接好后，再安装蓄电池组。蓄电池组的“+”极接3P断路器的“+”端，“-”极接接线端子的“-”端。
e. 电源“零”“火”请勿接反。
f. 接电时请勿带电作业，避免触电事故发生。
g. 施工时请依照电工法规。
h. 接线至配电盘时，不能和其它设备共享开关，接至市电源头处。
（2）．电池输入
A． 电池正.负端切勿接反,串联电池组额定电压为192V(YJ-3KW以上)。
B．电池连接线请依照放电电流设计，勿使用过细电线。
　　 C．电池组的正极接电池输入断路器,电池组的负极接接线端子,连接应留最后一处（断开），先接上电池的正.负极,确定接线无错再连接最后一处电池组之间的联线。
（3）.电池更换方法
Ａ．先断开主电、电池输入断路器及输出支路断路器。
　　 Ｂ．断开串联电池组任何一端联线。
C．断开电池组至电池断路器连线，并把接头用绝缘胶布包好。
D．更换电池的安装按照第２条“电池输入”方法安装。
2．6．3 操作程序
在确认上列事项无误后，请依下列方法开机:
（1）. 断开输出支路断路器
（2）. 合主电、电池输入断路器。
（3）. 把转换开关选择左面“自动”位置。
（4）. 按“启动”按钮，LCD液晶显示，并指示支路回路故障，故障指示灯亮，且报警。主电指示灯亮，按切换键有支路故障提示。合上各支路断路器，故障报警支路提示应恢复正常，按切换键，LCD显示主电电压．电池电压．输出电压．输出电流。
（5）. 切断市电,转入应急供电,“主电指示灯”灭，“充电指示灯”灭，“应急指示灯”亮。
（6）.恢复主电供电，把转换开关选择右面“手动”位置。断市电，故障指示灯亮，且报警，并指示支路回路故障，主电指示灯灭，应急指示灯灭，无输出电压。把转换开关选择“自动/手启”位置，应急电源应恢复正常供电。
（7）．把转换开关选择“停止”位置，启动强启开关（钥匙开关）顺时针方向旋转，即为应急供电状态。
（8）．LCD显示：按“切换键”进行查看 。
（9）．以上试验完成后，请恢复主电供电，转换开关选择“自动/手启”位置。
注意1： “强制应急启动方式”由电池提供电能，
工作在应急供电状态。“自动方式”和“手动方式”应急电源能对电池过放电进行保护，强制应急启动方式应急电源不能对电池过放电进行保护（无保护），强制应急启动方式不受自动、手动转换控制。
注意2：如超过3个月以上不使用，请充电20小时以上，以保持电池在满电位，延长电池寿命。
注意3：超过3个月不停主电，必须进行放电，以确保电池组能可靠工作。
2．6．4 LCD显示功能
(1).菜单的查阅
菜单
显示内容
说明
主菜单
AC:OK BAT:OK
BYPASS OUTPUT
表示市电、电池状态
及输出的状态
菜单1
INPUT VOLTAGE
xxx Vac
表示输入电压当前数值
菜单2
OUTPUT VOLTAGE
xxx Vac
表示输出电压当前数值
菜单3
BATTERY VOLTAGE
xxx Vdc
表示当前电池电压的数值
菜单4
OUTPUT CURRENT
xx A
表示当前负载的电流数值
(2) 维护
a.清理前控制板通风进口的灰尘；
b.关闭应急电源，用布打扫外壳；
c.连续三个月没停电，应每隔三个月停掉市电，试验电池状态。
(3).应急电源报警功能说明如下：
a. 报警信息
故障状态
显示内容
说明
故障主菜单
AC：OK BAT：OK
EPS FAULT
表示应急电源有故障发生，按下“切换键”查阅故障类型，以便寻求解决。此时主电绿灯、故障黄灯亮
无主电
AC：FAULT BAT：OK
INVERTER OUTPUT
表示市电断电，应急输出，此时应急红灯亮
应急总输出短路
EPS FAULT TYPE：
EPS OUTPUT SHORT
检查主电路与支路之间的连线是否短路，此时故障黄灯亮
支路断路

EPS FAULT TYPE:
OUTPUT x FAULT
分别显示各支路的断路情况，输出断路器开路或输出熔断器开路
主板故障1
EPS FAULT TYPE:
CONTROL 1 FAULT
控制继电器电路故障
主板故障2
EPS FAULT TYPE:
CONTROL 3 FAULT
强启电源输出故障
充电器故障
EPS FAULT TYPE:
CHARGER FAULT
无充电电流
温度故障
EPS FAULT TYPE：
TEMP ERATURE HIGH
温度过高
b.过载保护
应急电源系统决不可过载，当电池供电、负载为120％时，应急电源正常工作；负载超过120％时，10s后自动保护
2、 7 监控系统与电池检测（可选项）
2．7．1 原理图
……
充电器
逆变器
电池组
三相输入
EPS
监控器
电池检测
监控
电池检测
输出
静态开关

2．7．2 监控系统
本公司EPS可采用计算机网络系统进行集中管理，对EPS的工作、故障状态和运行参数进行实时检测。系统包括网络硬件、软件和通信线路，并向BAS上位机管理系统提供通信协议，检测内容、数据格式等系统集成所需条件。
检测内容：
u 在一台计算机监控远端的一台或多台EPS，并且能够进行管理，如：EPS定时关机、自我检测、系统配置等。

u 可监控网络上的各EPS的实时状态，如：输入电压、输出电压、电源负载率、频率、市电状态、电池状态、温度。
u 可查阅网络上各EPS的有关资料，如：EPS名称、EPS位置、EPS类型、历史事件记录等。
u 自动检测网络上的主机并显示主机名和IP地址。
u 根据用户具体情况选择不同的监控界面（如表盘界面、数字界面）。
u 自动发送警报信息到不同的BP机，以及通过电子邮件发送报警信息等。
u 支持的网络浏览器：NS、IE等其他兼容浏览器。
u 可实现本地PC的关机与数据保存（可选）。
2．7．2 电池检测
电池检测装置可在线自动检测单只电池充、放电电压，是独立系统，与EPS其它系统无关联，不会影响EPS系统的运转，功能如下：
u 单只电池异常报警。均充状态，电池过充电压≥15VDC；
放电状态，电池终止电压≤10.5VDC
u 具有电池开路、短路、反极等检测功能。
u 面板显示直观，操作简单。
u 结构紧凑，安装快捷方便。
面板说明 　

① LED数字计数器
显示零为开机自检状态或手动清零。显示数字为对应单只电池的编号。
② 电源开关（也可作为清零开关）作清零开关时，电源关至开的时间间隔应大于3秒。

③ LED数字电压表
与计数器配合使用。计数器为零时，显示电池管理器的工作电压，计数器计数时，电压表同时显示与计数器相对应的单只电池的端电压。
④ 电池管理器工作指示灯（绿色LED）
电池管理器有供电电压时，此灯亮。
⑤ 电池故障指示灯（黄色LED）当检测到不良电池时，此灯亮。
⑥ 计数指示灯（红色LED）
当计数电路正常工作时，此灯闪亮。
⑦ 解锁按键
当检测到不良电池后，该电池的检测显示被锁定，按住该键两秒左右，将解除锁定，并继续对其它电池进行检测。
⑧ 清零按键
如需手动清零，按动此键两次，两次的时间间隔应大于3秒。

2.8 YJ系列EPS产品接线应用图
2.8.1单相单输入单相多回路输出接线图
接线方式：单路持续型 编号为：YJ01A

应 急 照 明 配 电
Z
b
PEL
L
NL
L
L
a
正 常 照 明 配 电
照 明 配 电 箱
K
c
a
a
……
简 图

~
……

E P S （YJ-□□KW/01A）

EPS
YJ-□□KW/01A
(YJ01)

L

说明：
a)本图为应急照明集中供电接线应用图，接线方式编号为YJ01A。
b)当有市电时，由市电给负载供电，停电时由EPS给负载供电。
c)K为断路器，不属本公司提供。
d)Z为转换开关。
e)EPS产品箱内分别设N、PE线接线排
f)虚线框内均在EPS内配置，虚线外不属本公司提供。

2.8.2 单相双输入单相多回路输
