无人机警用系统解决方案

一、 无人机警用系统行业概述

1. 行业概述
无人机凭借成本低、易操纵、高度灵活和稳定等优点，能够完成空中监控、日常巡逻、搜索跟踪等任务，受到了警务部门的青睐。 公安干警和武警利用无人机来应对突发的社会事件，交警部门则用无人机来进行交通方面的管理，特警部门则利用无人机进行空中侦察抓捕罪犯等工作。总之，警用无人机在未来将会协助各个警察部门在公共安全领域发挥更为重要的作用。

2. 行业应用

【1】 无人机在社区民警领域的应用

一般而言，社区民警时公安派出所从事治安防范、管理和沟通群众的主要力，主要承担的职责有六项，即开展群众工作、掌握社情民意、管理实际人口、组织安全防范以及维护治安秩序、应急救助等服务。对于管辖范围较大、人口较为密集的地区，无人机的装备无疑为社区民警的工作带来了极大的提升。
（1）公共领域的常规巡查

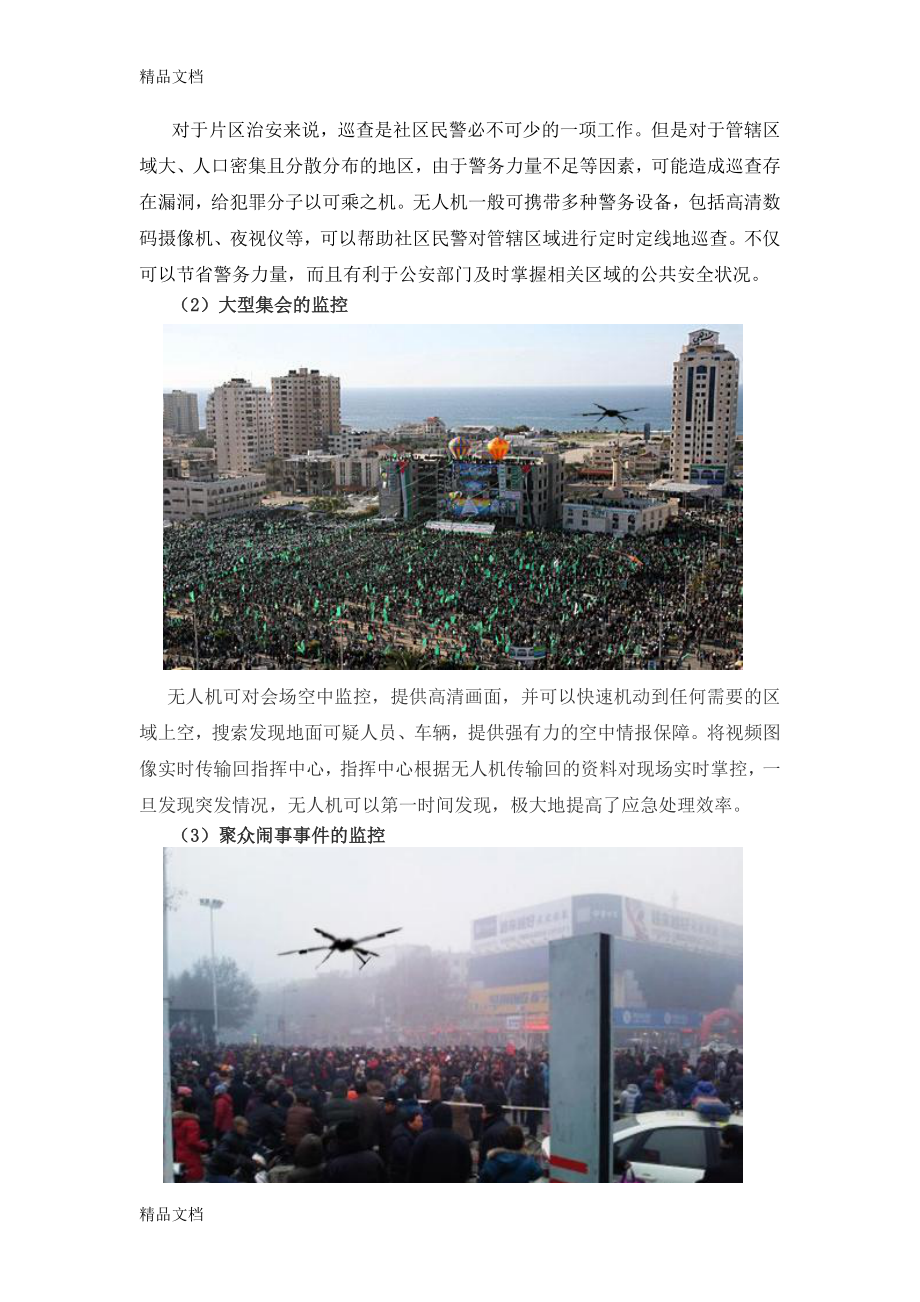

对于片区治安来说，巡查是社区民警必不可少的一项工作。但是对于管辖区域大、人口密集且分散分布的地区，由于警务力量不足等因素，可能造成巡查存在漏洞，给犯罪分子以可乘之机。无人机一般可携带多种警务设备，包括高清数码摄像机、夜视仪等，可以帮助社区民警对管辖区域进行定时定线地巡查。不仅可以节省警务力量，而且有利于公安部门及时掌握相关区域的公共安全状况。
（2）大型集会的监控

无人机可对会场空中监控，提供高清画面，并可以快速机动到任何需要的区域上空，搜索发现地面可疑人员、车辆，提供强有力的空中情报保障。将视频图像实时传输回指挥中心，指挥中心根据无人机传输回的资料对现场实时掌控，一旦发现突发情况，无人机可以第一时间发现，极大地提高了应急处理效率。
（3）聚众闹事事件的监控

无人机飞抵事故目标区域上空对目标区域进行全方位不间断的监控，为公安干警全面掌控事态提供了先决条件。警方可根据无人机拍摄的资料对事故责任方进行举证，同时可以了解目标区域的事件发展情况，及时形成相应的决策，防止事态失控。
（4）应对突发媒介失灵事件

面对因谣言而发生的群众聚集事件，无人机加装空投装置后，能进行特殊物品的投送，如播撒传单，向地面人员传递信息，达到辟谣效果。小型旋翼无人机通过加装高音喇叭，可以进行空中喊话，传递政府信息。也就是说，在正常媒介失灵的情况下，无人机可以暂时承担这一任务，及时地完成政府部门与群众沟通的任务，帮助社会度过这一危险期。

【2】 无人机在公安刑警领域的应用
公安刑警最为主要的工作就是进行刑事侦查，负责刑事案件的侦破工作。
（1）空中侦查

由于无人机可携带高清数码相机、摄像机等警用设备，在某些特定的目标区域或者是由于某种原因而无法进行人员派遣的某些目标区域，警用无人机均可发挥重大作用。一般而言，小型的无人机以电力为动力源，噪声较小，不易惊醒目标任务。而且体积较小且高空飞行，也具有较强的隐蔽性。当无人机携带上高清摄像设备时，就可以实施侦查任务了。为警方的下一步行动做好准备。

（2）定点监控

无人机可以对逃犯采取的各种逃跑方式进行跟踪、监视，也可以搭载红外设备，对夜晚逃犯进行监控，可对躲藏在丛林里的犯罪嫌疑人进行扫描式飞行搜索。无人机将逃犯的逃跑路线提前通报警方，提高警方的抓捕速度与抓捕准确性。

（3）追捕罪犯

当碰到罪犯拘捕且出逃的情况时，可能由于某些原因警方无法立即阻止力量响应，这就带来了一定程度上的时间滞后。时间滞后越久，追捕犯罪分子的难度越大，捕获其的可能性就越小。如果装备警用无人机的话，这样，时间滞后可以大大缩短。警方在相应力量没有完全组织起来之前，完全可以先出动警用无人机，对逃犯实施实时监控，完成对目标逃犯的定位，并将相关信息和地形、人群数据传送回指挥中心，为警方的抓捕做好准备。

【3】 无人机在反恐处突领域的应用
对于公安武警和特警而言，他们的主要职责就是应对突发的暴力事件和反恐事件，例如3·1昆明火车站暴力恐怖事件。在反恐处突等任务重，警用无人机的用处是极大的。

警用作业图示：
第一步：无人机迅速起飞，迅速赶到现场勘查，并将现场大致情况及时反馈给指挥中心；
第二步：无实施低空拍摄，将犯罪分子人数、规模、人员伤亡等情况及时传回智慧中心，便于指挥中心做出下一步行动 ；
第三步：指挥中心根据无人机传回来的消息，迅速做出决策，对武警特警、
救护人员、消防人员等进行合理部署；
第四步：无人机不间断对目标进行监控、将犯罪分子的动态实时传递给指挥部，配合武警特警部队进行精确抓捕。

【4】 边防监控
我国共有陆地边界线约22000多公里，分别与14个国家接壤，其中有2/3的边境线是高山大漠。针对我国边境线出入境人流量大，走私偷渡等犯罪活动严重的情况，客观上要求边防部门执行任务的距离远，反应的速度快。传统的边防监控多以人工监控的方式进行。无人机减少了人力的浪费，提高了监控效率。
这种金属制造的飞机经折叠后可被塞进肩包。它的另一大优点是噪音小，不易被发现，从而给警方“提供了一种前所未有的便利”。

【5】 森警

1.巡查覆盖面积大、巡查精度高和超视距自动驾使
2.快速反应，应急机动性强
3.能够高清晰度实时回传巡查图像
4.险情现场回馈，辅助抢险救灾指挥决策
5.人机分离安全性高
6.维护方便
另外，无人机系统也可用于人工增雨，其以使用简便，机动性好，便于投放，又没有人员安全的风险等特点。

三、绝云无人机的解决方案
1. 导航控制系统
智慧蜂导航控制系统是一整套全面的机载自动驾驶仪及地面站控制系统。它为包括固定翼，直升机．多轴飞行器，飞艇以及垂直起降飞行器在内的各类无人飞行器网络提供了富有弹性的解决方案。智慧蜂系统还能够通过互联网实现远程监控，或与第三方应用程序互动实现指令转换，最佳路径生成等先进功能。
一套完整的智慧蜂自驾系统包括一台地面站，至少一块智慧蜂飞控扳，合适的无线数据链接，还可能包括多台远程地面站以及实时视频设备。
智慧蜂自驾仪堪称世界最小，但功能最全面强大的微型导航飞控系统。强大的数字信号处理器得以运行高度优化的延伸卡门滤波器融合处理惯导传感器与GPS数据：全面完善的导航功能包括多达250个种类丰富的航点：先进的神经元自适应控制技术为飞行全程提供了稳健可靠的跟踪控制功能。导航及控制回路运行频率运每秒200次．以充分保障高性能飞控的实现。

神经元自适应控制简介

本公司所独立研发的神经元网络飞控采用了最方便实用的神经元实时学习技术，神经元控制飞行的同时，会自动学习如何进一步优化控制，而无需让神经元事先通过“在线锻炼”或者事先建模来学会飞行，从而实现了全航程稳健可靠的跟踪控制性能。无论是固定翼、多旋翼还是直升机、飞艇等各种飞行器，在全自主飞行的过程中，都能够紧密贴近航线而又不会左右摇摆，同时跟踪指令速度与高度而又避免两者陷入震荡模式。在极大地改善了跟踪控制性能同时，大幅降低了系统集成与维护的费用。因此，神经元自适应控制标志着飞控领域的革命性进展，已成为导航飞控最尖端的核心技术。

神经元网络自适应飞控规格与特性

-重量：20克：
-尺寸：长6 2厘米，宽4 2厘米
-强大的150W2/15WdIPS数字信号处理器。
-全套惯性传感器，包括三维MEHS陀螺仪，三维加速传感器和全向磁场传感器。
-充足的模拟数字转换通道及通讯端口
-支持众多外接器件，比如GPS，无线数据传输器及外接传感器比如声纳或激光陀螺仪。
-八只飞行控制伺服机输出。
-六只负载伺服机输出可用于降落伞，起落架，航拍等。
-高度优化的延伸卡门滤波器提供宽频带姿态与方位数据。
-全面的导航功能包括多达250个种类丰富的航点。
-先进的神经元自适应飞行控制技术保证了优异的导航跟踪性能，广泛适用于固定翼，直升机，四轴飞行器，飞艇，及各类垂直起落飞行器。
-主持横滚俯仰指向三轴（或任意双轴或单轴）增稳摄像云台．能够将瞄准线锁定方向或定目标。
-全面支持遥感测绘，自动生成区域扫描航线，指定间隔自动触发负载任务，详细记录触发事件用以辅助航后数据处理如图像拼台编辑。

2. 飞机机型
1.

对角电机间距：70厘米
四旋翼无人飞行器
飞行器材质：蜂窝复合材料

最大起飞重量：4公斤

最大有效载荷：1.5公斤

最大爬升率：5米每秒

飞行半径：7公里

续航时间：空载50分钟
载重500克时35分钟

工作温度：-10-40'C

抗风能力：7级

起降方式：全自主起降

最大飞行高度：海拔4000米

2.

对角电机间距：110厘米
八旋翼无人飞行器
飞行器材质：蜂窝复合材料

最大起飞重量：10公斤

最大有效载荷：5公斤

最大爬升率：5米每秒
最高速度：50公里每小时

飞行半径：7公里

续航时间：空载60分钟
载重1.2公斤时40分钟
载重2.5公斤时30分钟

工作温度：-10-40'C

抗风能力：7级

起降方式：全自主起降

最大飞行高度：海拔4000米
3.

对角电机间距：168厘米
大型六旋翼
飞行器材质：蜂窝复合材料

最大起飞重量：30公斤

最大有效载荷：15公斤

最大爬升率：5米每秒
最高速度：50公里每小时

飞行半径：7公里

续航时间：空载50分钟
载重5公斤时35分钟
载重10公斤时25分钟

工作温度：-10-40'C

抗风能力：7级

起降方式：全自主起降

最大飞行高度：海拔4000米
4.

对角电机间距：128厘米
大型四旋翼
飞行器材质：蜂窝复合材料

最大起飞重量：15公斤

最大有效载荷：8公斤

最大爬升率：5米每秒
最高速度：50公里每小时

（2） 文化优势

小饰品店往往会给人零乱的感觉，采用开架陈列就会免掉这个麻烦。“漂亮女生”像是个小超市，同一款商品色彩丰富地挂了几十个任你挑，拿上东西再到收银台付款。这也符合女孩子精挑细选的天性，更保持了店堂长盛不衰的人气。飞行半径：7公里

营销环境信息收集索引续航时间：空载50分钟
载重2公斤时30分钟
载重4公斤时20分钟

5、就业机会和问题分析

随着社会经济、文化的飞跃发展，人们正从温饱型步入小康型，崇尚人性和时尚，不断塑造个性和魅力的现代文化价值观念，已成为人们的追求目标。因此，顺应时代的饰品文化显示出强大的发展势头和越来越广的市场，从事饰品销售是有着广阔的市场空间。工作温度：-10-40'C

（2） 文化优势

（二）上海的人口环境对饰品消费的影响抗风能力：7级

起降方式：全自主起降

（3） 年龄优势
最大飞行高度：海拔4000米
5.

我们从小学、中学到大学，学的知识总是限制在一定范围内，缺乏在商业统计、会计，理财税收等方面的知识；也无法把自己的创意准确而清晰地表达出来，缺少个性化的信息传递。对目标市场和竞争对手情况缺乏了解，分析时采用的数据经不起推敲，没有说服力等。这些都反映出我们大学生创业知识的缺乏；
对角电机间距：84厘米
六旋翼
飞行器材质：蜂窝复合材料

最大起飞重量：6公斤

据调查统计在对大学生进行店铺经营风格所考虑的因素问题调查中，发现有50%人选择了价格便宜些，有28%人选择服务热情些，有30%人选择店面装潢有个性，只有14%人选择新颖多样。如图（1-5）所示最大有效载荷：5公斤

最大爬升率：5米每秒
最高速度：50公里每小时

飞行半径：7公里

续航时间：空:60分钟
载重1公斤时40分钟

工作温度：-10-40'C

抗风能力：7级

起降方式：全自主起降

最大飞行高度：海拔4000米

6.

翼 展：1.5米
手抛无人机
机身长度：1 .06来

机身材料：蜂窝复合材料

航 时：90分钟
最大飞行速度：90公里／小时

最大航程: 1 00公里

最大起飞重量：3公斤

有效载荷: 0 5公斤

起飞方式：手抛
降落方式：滑降或深度失速

抗风能力：7级

起降方式：全自主起降

最大飞行高度：海拔4000米
7.

翼 展：2.4米
三角翼
机身长度：1.7米

机身材料：蜂窝复合材料

航 时：90分钟
最大飞行速度：80公里／小时

最大航程: 120公里

最大起飞重量：10公斤

有效载荷: 2公斤

起飞方式：弹射
降落方式：滑降或深度失速

抗风能力：7级

起降方式：全自主起降

最大飞行高度：海拔4000米

3. 任务负载
序号
名称
型号规格
数量
原产地和制造商
单价
总价
备注
1
机载微光摄像机
HX-WG1284
1台
深圳
5000
5000

2
机载红外热成像摄像机（包含两轴云台
HX-HW1285
1套
美国FLIR
15000
15000

3
机载无线图传系统
HX-TC1286
1套
台湾
100000
100000

4
像机（包含4张128G Micro SD卡）
HX-SSXJ1297
2套
日本
25000
25000

相机：索尼5100微单
索尼ILCE-5100套机（16-50mm）详细参数
主要性能
· 发布日期2014年08月
· 产品类型微单
· 产品定位自拍美颜相机
· 操作方式全手动操作
· 传感器类型Exmor APS HD CMOS
· 传感器尺寸APS画幅（23.5*15.6mm）
· 有效像素2430万
· 数码变焦4倍
· 图像分辨率3:2
L（24M）：6000×4000
M（12M）：4240×2832
S（6M）：3008×2000
16:9
L（20M）：6000×3376
M（10M）：4240×2400
S（5.1M）：3008×1688
· 高清摄像全高清（1080）

镜头特点
· 镜头类型伸缩式
· 等效35mm焦距24-75mm
· 镜头结构8组9片（1片低色玻璃片和4片非球面镜片）
· 镜头说明镜头型号：E PZ 16-50 f/3.5-5.6 OSS（SELP1650），实际焦距：f=16-50mm
· 广角镜头是（超广角）
· 长焦镜头否
· 对焦方式增强型混合自动对焦（相位检测自动对焦+快速智能自动对焦）
支持4D对焦
· 对焦区域广域，区，中间，自由点，锁定AF
· 对焦点数204点（包含179个相位对焦点，25个反差式对焦选择区域）
· 对焦辅助方式对焦辅助灯
范围：约0.3m-约3.0m
· 最大光圈F3.5-F5.6

显示功能
· 显示屏类型触摸屏，翻转屏，高清屏
· 显示屏尺寸3英寸
· 显示屏像素92万像素液晶屏
· 液晶屏特性液晶屏视野率：约100%
亮度控制：手动（±2.0级），晴朗天气
可调角度：向上约180°

快门性能
· 快门类型电子控制纵走式焦平面快门
· 快门速度30-1/4000秒，B门
· 笑脸快门支持

闪光灯
· 闪光灯类型内置
· 闪光模式禁止闪光，自动闪光，强制闪光，低速同步，后帘同步闪光
· 闪光指数约GN4
· 其它闪光灯性能闪光同步速度：1/160秒
支持电子前帘快门

曝光控制
· 曝光模式程序自动曝光(P)，光圈优先(A)，快门优先(S)，手动曝光(M)
· 曝光补偿±3EV（1/3EV步长）
· 测光方式多重测光，中央重点测光，点测光
· 白平衡自动，预设（日光，阴影，阴天，白炽灯，荧光灯（暖白色），荧光灯（冷白色），荧光灯（日光白色），荧光灯（日光），闪光灯，水中自动，色温/滤光片，自定义，自定义设置）
色温：2500-9900K，带有滤光片补偿功能
· 感光度ISO 100-25600
· 场景模式肖像，运动，微距，风景，黄昏，夜景肖像，夜景，手持夜景，动作防抖

拍摄性能
· 防抖性能光学防抖（镜头防抖）
· 自拍功能2秒，10秒
· 连拍功能支持（最高约6张/秒）
· 特技效果玩具相机，流行色彩，分色（彩色，黑白），复古照片，柔光亮调，局部彩色（红，绿，蓝，黄），强反差单色，柔焦，HDR绘画，丰富色调黑白，微缩景观，水彩画，插图
· 面部识别支持
· 降噪能力长时间曝光降噪：快门时间长于1秒时可用
高感光度降噪：标准/低 可选
· 拍摄模式智能自动，增强自动，程序自动，光圈优先，快门优先，手动曝光，动态影像，扫描全景（2D），场景选择
· 画质模式精细/标准
· 色彩空间sRGB，Adobe RGB 兼容特丽魅彩色彩技术

功能参数
· 遥控功能支持（可选有线）
· 无线性能WiFi
· NFC功能支持
· 其它功能支持眼控对焦，自动构图功能，清晰影像缩放

存储参数
· 存储卡类型SD/SDHC/SDXC卡/MS记忆棒
· 文件格式图片：RAW，RAW+JPEG
视频：XAVC S，AVCHD，MP4

接口参数
· HDMI接口支持
· 其它接口USB2.0

电池性能
· 电池类型锂电池（NP-FW50）
· 续航能力400张（根据CIPA标准）

外观设计
· 外形特点大屏幕
· 机身颜色白色，棕色，黑色
· 外形尺寸109.6×62.8×35.7mm
· 产品重量约224g（仅机身），283g（包含电池和存储卡）

其它性能
· 麦克风/扬声器单声道/单声道
· 其它性能创意风格：标准，生动，肖像，风景，黄昏，黑白，棕褐色
自动关机：10秒，1分钟，2分钟，5分钟，30分钟后关闭

三轴无刷云台BMPCC  G4  配备参数
1.专为BMPCC  G4  Sony  NEX5/6/7等微单设计
2.框架采用高品质超轻铝材， CNC航空铝材，高强碳纤减震板，更轻便坚固
3.全可调机构设计，让完美的平衡调整，以获得最佳的性能最好。
4.带有三个iPower高品质专用定做无刷云台马达，专为微单相机而设计。
5.BaseCam SimpleBGC (AlexMos) Controller.
6.云台+控制器+防震系统 净重:600g
1.铝合金材质，半边单臂框架，轻便坚固。
2.无刷马达直驱设计，响应迅速。
3.具备相机重心调节，可适应不同镜头。
4.主动式增稳技术，闭环测-控，增稳补偿更加准确。
技术参数：
1、支持感度参数调节和软件三维姿态显示
2、支持摇杆速率模式和角度模式
3、支持接收机：常规接收机、PPM接收机，DSM2/DSMJ/DSMX接收机
4、支持遥控设备：PPM/PCM/2.3G
5、工作电压：DC 7.4V~14.8V （推荐11.1V，三节锂电）
6、工作电流：200mA-2A（与供电电压及电机功率有关）
7、工作环境温度：-15℃~65℃
8、处理器：MEGA328P处理器
9、传感器：MPU6050三轴陀螺仪、加速度计
10、最大角速率：2000°/SEC
11、最大加速度：16g
12、控制频率：1600Hz
13、电机驱动频率：8/32KHz(有噪声省电驱动/无噪声平滑驱动)
14、控制精度：0.1°
15、控制角度范围：-45°~45°（横滚），-90°~90°（俯仰）（可自行设定其他值）

Futaba 18SZ 电容触屏 遥控器

发射机：T18MZ(2.4GHzFASSTest)遥控器
接收机：Futaba R7008SB(2.4GHzFASSTest)接收器
1.18嫂子新追加了多轴选择项目
2.舵量随时可以在控显上面确认
3.采用了彩色屏幕，可以更清楚地看明白正反通道设定
4.FASSTEST当然也可以切换到T-FHSS
5.控上面各个开关你爱怎么选就怎么选，各个开关都可以随时设定
6.甚至可以选择开关各个档位的功能
