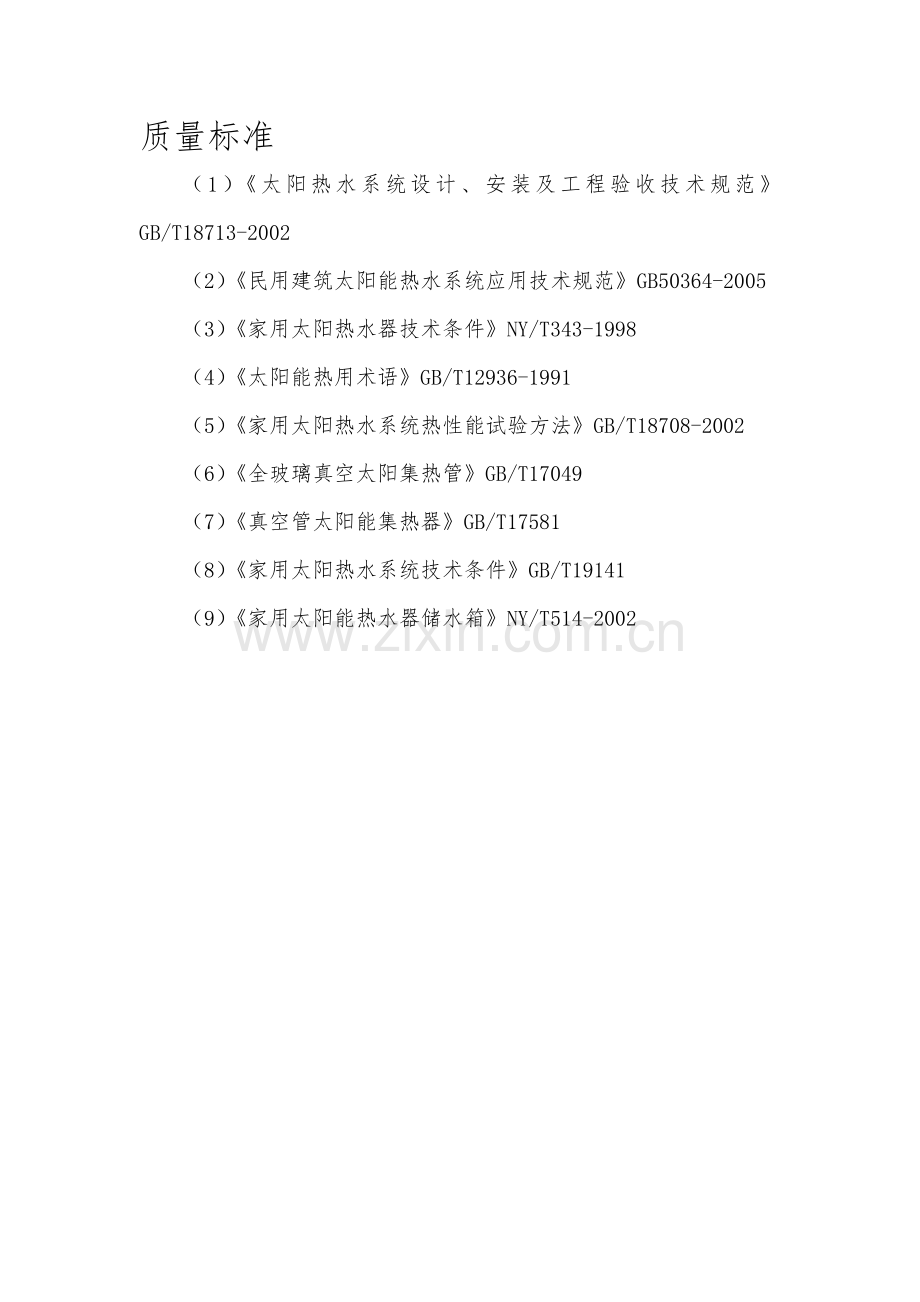

质量标准
（1）《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-2002
（2）《民用建筑太阳能热水系统应用技术规范》GB50364-2005
（3）《家用太阳热水器技术条件》NY/T343-1998
（4）《太阳能热用术语》GB/T12936-1991
（5）《家用太阳热水系统热性能试验方法》GB/T18708-2002
（6）《全玻璃真空太阳集热管》GB/T17049
（7）《真空管太阳能集热器》GB/T17581
（8）《家用太阳热水系统技术条件》GB/T19141
（9）《家用太阳能热水器储水箱》NY/T514-2002

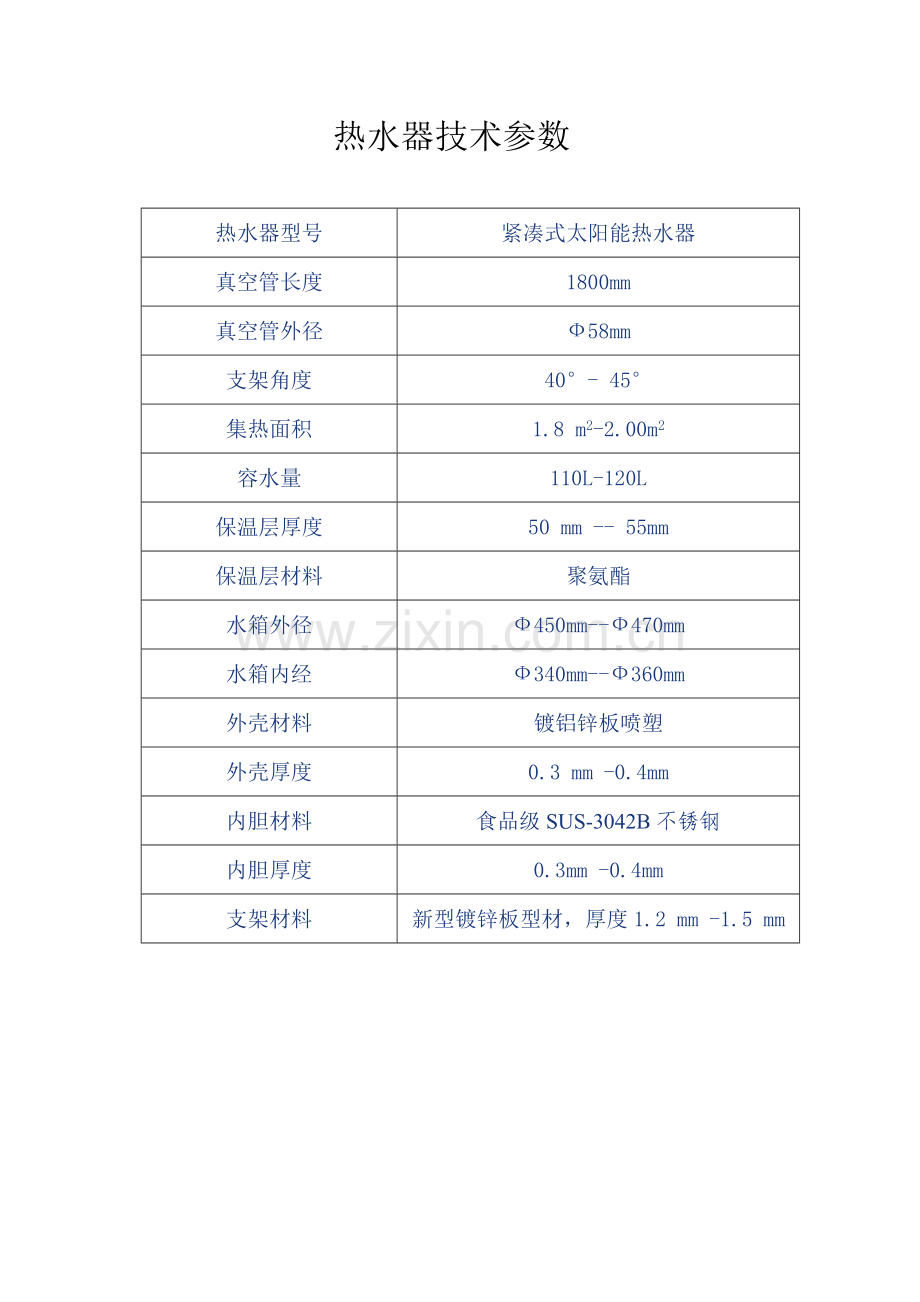

热水器技术参数

热水器型号
紧凑式太阳能热水器
真空管长度
1800mm
真空管外径
Ф58mm
支架角度
40°- 45°
集热面积
1.8 m2-2.00m2
容水量
110L-120L
保温层厚度
50 mm -- 55mm
保温层材料
聚氨酯
水箱外径
Ф450mm--Ф470mm
水箱内经
Ф340mm--Ф360mm
外壳材料
镀铝锌板喷塑
外壳厚度
0.3 mm -0.4mm
内胆材料
食品级SUS-3042B不锈钢
内胆厚度
0.3mm -0.4mm
支架材料
新型镀锌板型材，厚度1.2 mm -1.5 mm

主要辅件和设备说明
真空管
采用“三高”真空管，内外管均采用高硼硅3.3玻璃，磁控溅射选择性镀膜，有效抗击高温炸管；真空管在25mm冰雹袭击下无损坏。能承受0℃以下冷水与90℃以上的热水反复交替冲击三遍后不破裂。具有集热效率高、热损小、耐高温（400度）、抗高寒（-40度）等特点。
真空管类型：全玻璃太阳真空集热管，吸收膜为磁控溅射选择性镀膜；
真空管长度：1800；
真空管直径：Ф58；
真空度：≤；
太阳选择性吸收涂层的太阳吸收比：国标要求，实测值；
太阳选择性吸收涂层的半球发射比：国标要求（80℃5℃），实测值（80℃）；
全玻璃真空太阳集热管的平均热损系数：国标要求，实测值；
热水箱
水箱内胆采用食品级SUS304-2B不锈钢材料，厚度为0.3-0.4mm，高频滚压自动化焊接；集热器水箱保温层材料为聚氨脂，在恒温下，机械发泡一次成型，密度40kg/m3，强度均匀，厚度50-55mm。外型美观、亮丽、豪华，做工精致。
外壳材料为0.3-0.4mm的镀铝锌板制作，表面进行喷塑处理，耐腐蚀性和抗氧化能力强，不会对周围环境造成光污染。
密封圈
密封圈为食品级优质耐高温硅橡胶，弹性好、密封性强、无毒、无味，耐老化、寿命长。
管路管件
管路采用优质铝塑复合管，耐高温和抗老化强。管路配件、调节阀均选择正规厂家生产优质产品；
选择保温材料时，应尽量选用重量轻、导热系数低、吸水率小、性能稳定、有一定机械强度，不腐蚀金属，施工简便，价廉的材料。
选用材料时，其导热系数应不大于0.139，材料的密实度应不大于500和允许的使用温度。
根据上面的选择原则和表述要求，拟选用高密度橡塑管作为系统管道保温材料，其导热系数为0.0381 ，密度为87。
支架
热水器支架采用镀锌板型材制作而成，强度高。不锈钢螺栓连接。
电伴热带
自控电伴热带专用于工艺管线或容器储罐及仪表的防冻和恒温，最高维持温度为70±≤5℃。伴热线适用于普通区、危险区和腐蚀区。
性能参数：
①标准颜色：黑色。
②温度范围：最高维持温度65℃，最高表面温度70℃，最高承受温度105℃。
③施工温度：最低-40℃。
④热稳定性：通断1000次连续22天，热带发热量维持在90％以上。
⑤挠曲半径：20℃室温时为12.7mm，-30℃低温时为35.0mm。
⑥绝缘电阻：环境温75℃时，用2500VDC摇表试1分钟，绝缘电阻（导线与屏蔽间）最小值为100MΩ。
⑦工作电压：220伏。
⑧10℃时输出功率： 15W/m。
