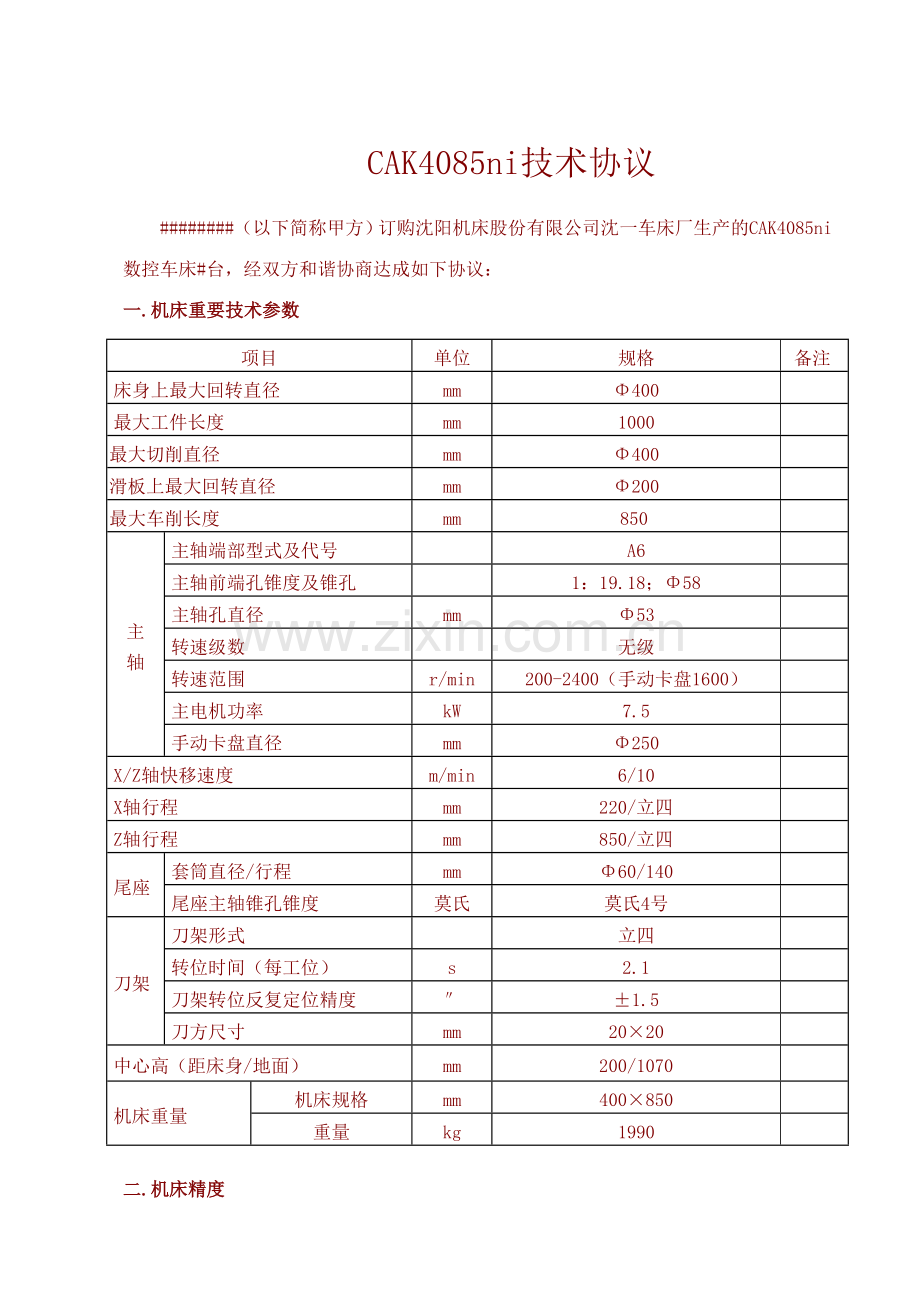

CAK4085ni技术协议
########（以下简称甲方）订购沈阳机床股份有限公司沈一车床厂生产的CAK4085ni数控车床#台，经双方和谐协商达成如下协议：
一.机床重要技术参数
项目
单位
规格
备注
床身上最大回转直径
mm
Φ400

最大工件长度
mm
1000

最大切削直径
mm
Φ400

滑板上最大回转直径
mm
Φ200

最大车削长度
mm
850

主
轴
主轴端部型式及代号

A6

主轴前端孔锥度及锥孔

1：19.18；Φ58

主轴孔直径
mm
Φ53

转速级数

无级

转速范围
r/min
200-2400（手动卡盘1600）

主电机功率
kW
7.5

手动卡盘直径
mm
Φ250

X/Z轴快移速度
m/min
6/10

X轴行程
mm
220/立四

Z轴行程
mm
850/立四

尾座
套筒直径/行程
mm
Φ60/140

尾座主轴锥孔锥度
莫氏
莫氏4号

刀架
刀架形式

立四

转位时间（每工位）
s
2.1

刀架转位反复定位精度
″
±1.5

刀方尺寸
mm
20×20

中心高（距床身/地面）
mm
200/1070

机床重量
机床规格
mm
400×850

重量
kg
1990

二.机床精度
本机床精度贯彻GB/T25659.1-2023《简式数控卧式车床第1部分:精度检查》。
检查项目
国家标准
加工精度
IT6-IT7
加工工件圆度
0.004
加工工件圆柱度
0.03/300
加工工件平面度
0.025/Ф300
加工表面粗糙度
Ra1.6μm
定位精度
X轴
0.024

Z轴
0.032
反复
定位精度
X轴
0.009
Z轴
0.013

三.机床重要配置
配套件名称
规格型号
生产厂家
备注
数控系统
GSK980TDb
广数

主电机
7.5kWYVP132M-33-B5
国产

X轴电机
110SJT-M040D
广数

Z轴电机
130SJT-M075D
广数

主轴轴承
NN3018K/P4W33
国产

7016ACTA/P4/DBB
X轴丝杠
FYND-20X4-3-3
国产

Z轴丝杠
FYND-40X6-4-3
国产

手动三爪卡盘
Ф250
国产

尾座
带套筒锁紧(手动)
本厂装配

冷却泵
YWP-18GA
国产

主轴皮带
XPA强力带(14323根)
国产

刀架
SLD90
国产

四.技术资料清单
1. 使用说明书（机械）一份
2. 使用说明书（电气）一份
3. 使用说明书（刀架）一份
4. 合格证一份
5. 装箱单一份
6. 数控系统文献一套
7. 机床控制参数表一份
8. 电路图一份
五.机床验收：
在乙方自行按GB/T25659.1-2023《简式数控卧式车床第1部分:精度检查》。车削JB综合试件1件，达成《合格证》中综合样件尺寸精度规定，即视为机床验收合格。
六.不可抗拒的事故：
由于严重的灾害（如火灾、水灾、雪灾、地震等）及甲乙双方批准的其它不可抗拒的事故，致使一方不能履行本协议时，碰到上述事故的一方必须立即（以最快的速度）将影响本协议的情况，以传真或电报方式告知对方，并以航空特快专递形式提供事故的具体情况，以及影响本协议履行限度的证明文献，此证明文献应由受事故影响一方公证部门盖章，受上述事故影响而迟延的时间应在原定交货期的基础上顺延。
七.本协议作为协议附件签字后与协议同时生效。
八.其它未尽事宜，双方和谐协商解决。
甲方：乙方：沈阳机床股份有限公司
沈一车床厂
代表：代表：
日期：日期：
