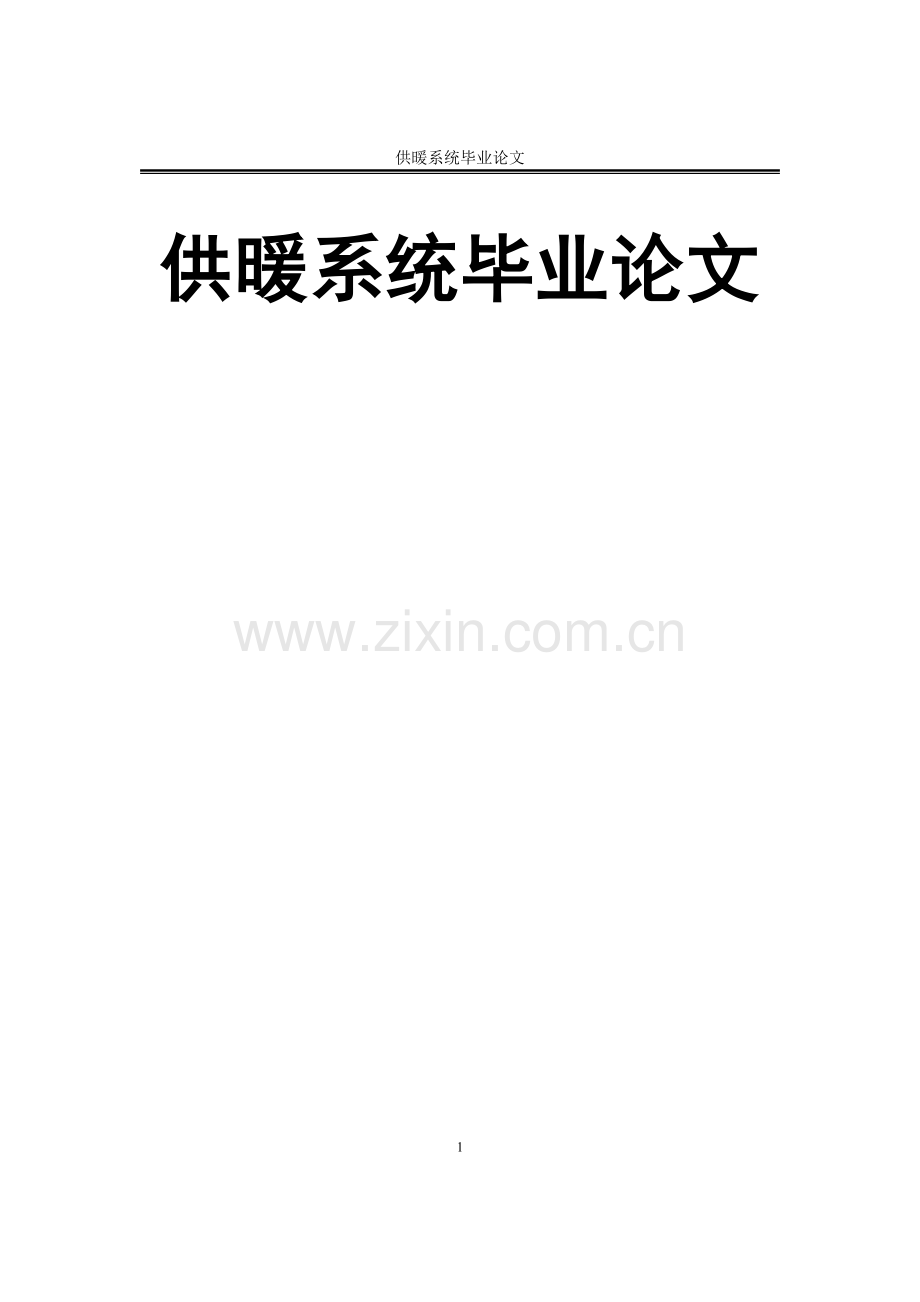

供暖系统毕业论文
供暖系统毕业论文

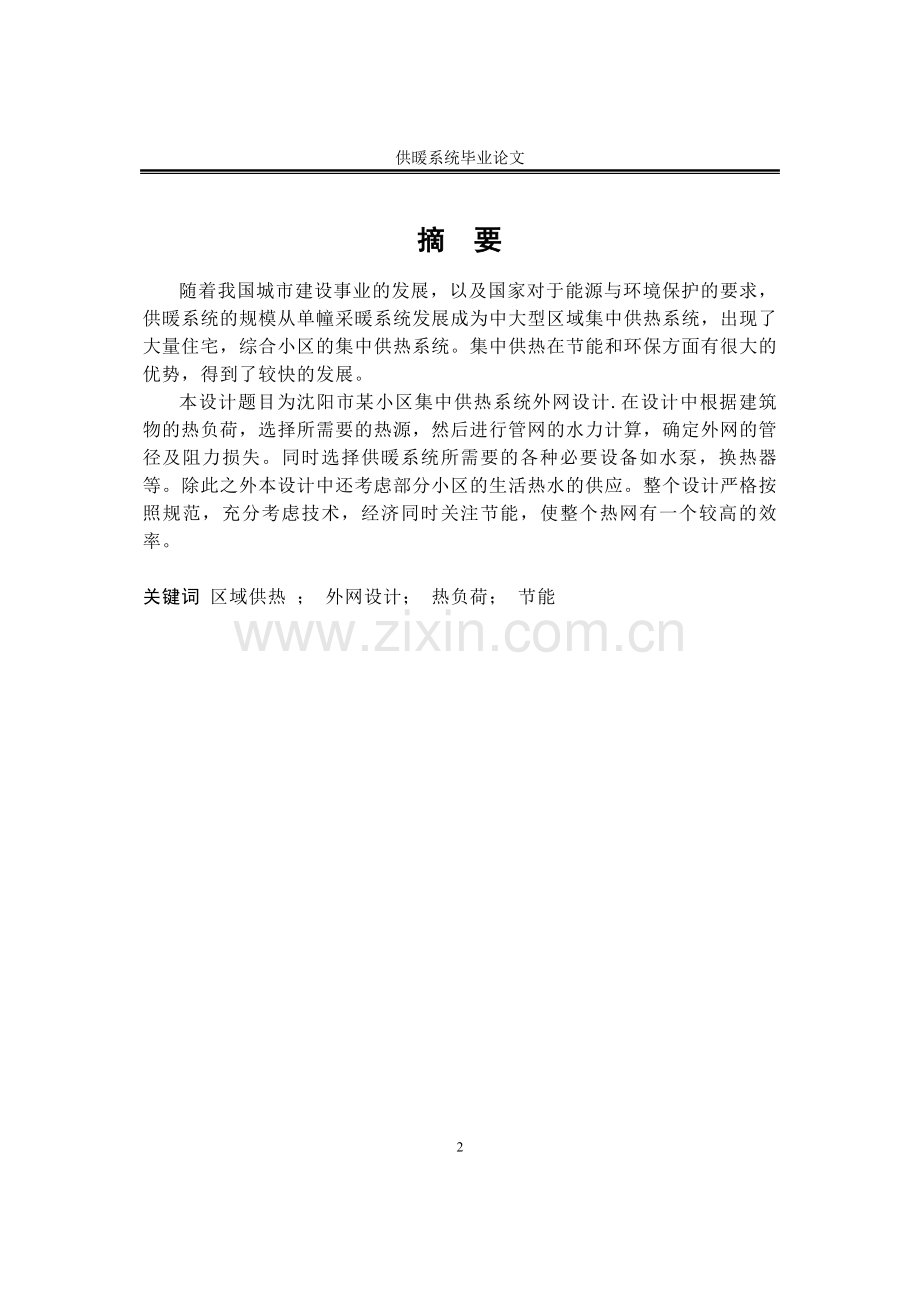

摘 要
随着我国城市建设事业的发展，以及国家对于能源与环境保护的要求，供暖系统的规模从单幢采暖系统发展成为中大型区域集中供热系统，出现了大量住宅，综合小区的集中供热系统。集中供热在节能和环保方面有很大的优势，得到了较快的发展。
本设计题目为沈阳市某小区集中供热系统外网设计.在设计中根据建筑物的热负荷，选择所需要的热源，然后进行管网的水力计算，确定外网的管径及阻力损失。同时选择供暖系统所需要的各种必要设备如水泵，换热器等。除此之外本设计中还考虑部分小区的生活热水的供应。整个设计严格按照规范，充分考虑技术，经济同时关注节能，使整个热网有一个较高的效率。

关键词 区域供热 ； 外网设计； 热负荷； 节能
Abstract
With the city construct’s developing and energy save and environment require,the heating systems have changed from single heating to district heating.So many district heating system come out in many north cities in china.
My design title is the heating network designing of shenyang .In this design ,I choose the heat source by the heat load of buildings.As follow I do the network’hydrulic calculating to get the dimension of network and the flow resistance. I choose the baisic equipment such as bump ,heat exchanger with these calculatings. In my design ,I supply some districts with hot water.All the designs have a strict to the bans,considering the and enconme and energy save ,in order to make the network be a high efficient.
Key words:district heating network design heat Load energy save

目 录
摘 要 1
Abstract 2

第1章 绪论 6
第2章 小区热负荷计算 8
2.1 原始资料 8
2.1.1 设计地区气象资料 8
2.1.2 土建资料 8
2.2 采暖热负荷 8
2.3 生活热水热负荷 12
2.3.1 生活热水平均热负荷 12
2.3.2 生活热水最大热负荷 13
2.4 热负荷延续图 14
2.4.1 供暖负荷随室外温度变化曲线 14
2.4.2 热负荷延续图的绘制 14
第3章 供热系统方案的选择 15
3.1 系统热源型式与热媒的选择 15
3.1.1 热源型式选择 15
3.1.2 热媒选择 15
3.2 热网系统型式 15
第4章 水力计算和水压图 17
4.1 水力计算的原则 17
4.2 水力计算的方法 17
4.3 一级网的水力计算 18
4.3.1 确定各换热站的设计流量 18
4.3.2 热水网路主干线计算 18
4.3.3 支线计算 19
4.4 1#站采暖的水力计算 19
4.4.1 1#站采暖最不利环路的水力计算 19
4.4.2 1#站采暖用户的水力计算 20
4.5 1#站热水供应的水力计算 21
4.5.1 热水配水管的水力计算 21
4.5.2 机械循环管网的水力计算 23
第5章 供热方案的确定及水压图的绘制 27
5.1 供热方案的确定 27
5.2 水压图的绘制 27
5.2.1 静水压线的确定 27
5.2.2 循环水泵的扬程 28
5.2.3 水压图的绘制 28
第6章 供热系统的调节 29
6.1 调节方式 29
6.2 调节公式 29
6.3 计算结果及调节曲线 30
第7章 管线的敷设型式及构造 32
7.1 管线敷设型式 32
7.2 管道构造 32
7.3 管道保温的热力计算 33
7.3.1 计算最大热损失的保温层厚度 33
7.3.2 地沟内空气温度的确定 35
7.3.3 校核计算 39
第8章 管道的应力计算 41
8.1 管壁厚度的确定 41
8.2 活动支座间距的确定 43
8.2.1 按强度条件确定活动支座的允许间距 43
8.2.2 按刚度条件确定活动支座的允许间距 43
8.3 管道的热伸长及其补偿 44
8.3.1 热伸长补偿 45
8.4 45
8.5 固定支座推力的计算 46
第9章 设备及附件的选择 47
9.1 水泵 47
9.1.1 循环水泵 47
9.1.2 补水泵 48
9.2 板式换热器 48
9.3 波纹管补偿器 49
9.4 水处理设备 49
9.5 除污器 50
第10章 专 题 51
板式换热器在高层分区供暖系统中的校和计算 51
致谢 56
参考文献 57
附录 58

第1章 绪论
随着经济的发展，人们的生活水平不断提高和科学技术的不断进步，在19世纪末期，在集中供暖技术的基础上，开始出现以热水或蒸汽作为热媒，由热源集中向一个城镇或较大区域供应热能的方式—集中供热。生产、输配和应用中、低品位热能的工程技术称为供热工程。由于在能源消耗总量中，用以保证建筑物卫生和合适条件的供暖、空调等能源消耗量占有较大的比例，因此，随着能源的迫切要求，供热工程已经成为热能工程中的一个重要组成部分，日益受到重视和得到发展。目前，集中供热已成为现代化城镇的重要基础设施之一，是城镇公共事业的重要组成部分，它的水平、档次和质量对于城镇居民的生活舒适程度有较大影响，是关系到能否正常生活的头等大事。自从改革开放以来，特别是近些年来随着国民经济持续、稳定、快速发展，我国城市供热工程也有了迅速的发展。
集中供热系统由三大部分组成：热源、热力网和热用户。我国目前供热方式多种多样，包括热电联产、区域锅炉、分散锅炉、小火炉、及少量的低温核供热和热泵站供热。其中热电联产、区域锅炉、热泵是比较先进的供热方式，也是城市集中供热的主要热源。燃煤区域锅炉供热使我国传统的供热方式，主要为居民住宅区供暖。它具有投资小、建设周期短、技术要求低等特点。大型区域锅炉房的热效率可达80％，是比较成熟的供热技术。以区域锅炉房为热源的供热系统，称为区域锅炉房集中供热系统。本设计所采用的是区域锅炉房集中供热系统。锅炉设于该区的地势较低处和下风向。以减少对本小区空气的污染。在本设计中，设计地区包括普通住宅、教学楼及高层综合楼等建筑。在供热方案确定时，本设计将热网分作一级网与二级网两部分。一级网路热媒采用供回水温度120℃/70℃的热水，二级网路热媒采用供回水温度85℃/60℃的热水。该小区由4个小型换热站向各用户分配热量。本设计地区的总供热面积为517339.2㎡，总的热负荷为 31.24MW,生活热水平均热负荷为799KW,最大热负荷为3313.8KW此外，本设计还对管网中的管道的保温、伸缩量以及附件的强度进行了计算及校核。补偿器选择的是通用型波纹管补偿器。本设计中如有遗漏，未详尽之处，请按照国家有关文件、规范及标准执行。
毕业设计是大学阶段最后但同时也是最为重要的一项教学内容，是对四年中所学知识的总结与综合运用，也是对本专业基础理论课和专业课内容的深化与实践。毕业设计还要求必须深刻理解并灵活运用国家的有关政策、标准、规范，结合设计题目这一具体实际，提出、分析并解决问题，系统的掌握设计步骤、方法等，为今后走上工作岗位，从事有关的设计、施工等具体实践工作或者在学校继续深造奠定良好的基础。特别是设计题目中所涉及到的高层建筑采暖设计、二级热网间接连接等具体问题，是以往的课程设计所未接触过的，更应引起高度重视。
第2章 小区热负荷计算
2.1 原始资料
2.1.1 设计地区气象资料
设计地区 沈阳
供暖室外计算温度 –19OC
通风室外计算温度
冬季室外平均风速及主导风向
供暖天数 152
供暖期日平均温度 -5.7 OC
不同室外温度的延续天数:见热负荷延续图
最大冻土深度 148cm
2.1.2 土建资料
区域总平面图，包括街道走向，建筑分布，建筑高度及建筑面积，建筑用途。
总平面图包括区域的地形标高和位置坐标。
2.2 采暖热负荷
本设计采用面积热指标来计算建筑物供暖设计热负荷，按下列公式计算，
Q h=q hA×10-3 （2—1）
式中 Qh —采暖设计热负荷 （kw）;
qh—采暖热指标（w/m2），可按表（2—1）取用，
A—采暖建筑物的建筑面积（m2）

表2—1 建筑物热指标推荐值 （w/m2）
建筑物类
型
住 宅
学校 办公
居住区 综合
医院 托幼
旅 馆
商 店
未采取节能措施
58—64
60—80
60—67
65—80
60—70
65—80
采取节能措施
40—45
50—70
45—55
55—70
50—60
55—70
以A区1号楼为例，该建筑为七层的住宅，单层建筑面积A1=1512.8 m2,故整幢建筑物的面积为A=1512.8×7=10590 m2; 据其使用功能取qh=60 w/m2；故由公式（2—1）可得：Qh=60×10590×10-3=635.28 kw
其他建筑物的计算同上例，见小区热负荷计算表（2-2）
表2-2
小区采暖热负荷计算表
分 区

楼栋号
用途
面积(M2)
楼层数
单栋面积（M2）
热指标W/M2
单栋热负荷(Mw）
合
计Mw

A 区
1
住宅
1512.8
7
10589.6
60
0.635376
7.276873
2
住宅
854.7
8
6837.6
60
0.410256

3
住宅
1300.2
6
7801.2
60
0.468072

4
住宅
300.6
5
1503
60
0.09018

5
住宅
856.6
6
5139.6
60
0.308376

6
住宅
539.6
12
6475.2
60
0.388512

7
住宅
1425.4
7
9977.8
60
0.598668

8
住宅
544.9
24
13077.6
60
0.784656

9
住宅
1149.5
8
9196
60
0.55176

A1
住宅
168.6
6
1011.6
60
0.060696

A2
住宅
168.6
8
1348.8
60
0.080928

A3
住宅
584.9
7
4094.3
60
0.245658

A4
商场
386.8
2
773.6
70
0.054152

A5
住宅
636
4
2544
60
0.15264

A6
住宅
153.86
6
923.16
60
0.05539

X6
住宅
552.7
6
3316.2
60
0.198972

X7
住宅
552.7
6
3316.2
60
0.198972

X8
住宅
584.6
7
4092.2
60
0.245532

10
住宅
608.2
8
4865.6
60
0.291936

11
住宅
1101.6
8
8812.8
60
0.528768

12
住宅
676.4
12
8116.8
60
0.487008

13
住宅
636.3
8
5090.4
60
0.305424

A7
商场
140.2
3
420.6
70
0.029442

A8
综合楼
214.5
4
858
63
0.054054

A9
综合楼
136.1
6
816.6
63
0.051446

B 区

B1
商场
810.1
3
2430.3
70
0.170121
9.820132
B2
高层
850.8
16
13612.8
63
0.816768

B3
商场
720
3
2160
70
0.1512

B4
高层
644.3
16
10308.8
63
0.649454

1
住宅
862
8
6896
60
0.41376

2
住宅
452.9
14
6340.6
60
0.380436

3
住宅
614.2
21
12898.2
60
0.773892

B5
住宅
426.4
18
7675.2
60
0.460512

B6
高层
426.4
18
7675.2
63
0.460512

B7
高层
426.4
18
7675.2
63
0.460512

4
商场
3641.7
3
10925.1
70
0.764757

B8
高层
431.3
16
6900.8
63
0.414048

B9
医院
1697.6
3
5092.8
70
0.356496

5
住宅
913.4
5
4567
60
0.27402

6
住宅
141.3
5
706.5
60
0.04239

7
住宅
225
5
1125
60
0.0675

B10
综合楼
1364.1
5
6820.5
62
0.422871

B11
商场
226.8
2
453.6
70
0.031752

B12
住宅
558.7
3
1676.1
60
0.100566

8
住宅
452.9
4
1811.6
60
0.108696

B13
住宅
345
9
3105
60
0.1863

B14
住宅
345
9
3105
60
0.1863

B15
住宅
1956.1
3
5868.3
60
0.352098

9
住宅
168.9
3
506.7
60
0.030402

10
住宅
511.9
6
3071.4
60
0.184284

J1
住宅
697.1
7
4879.7
50
0.243985

J2
住宅
697.1
7
4879.7
50
0.243985

J3
住宅
697.1
7
4879.7
50
0.243985

J4
住宅
739
7
5173
50
0.25865

J5
住宅
1424.7
8
11397.6
50
0.56988

C 区

1
住宅
895.9
8
7167.2
60
0.430032
7.625098
2
住宅
703.7
6
4222.2
60
0.253332

3
住宅
344.7
6
2068.2
60
0.124092

4
住宅
344.7
6
2068.2
60
0.124092

5
旅馆
895.9
8
7167.2
63
0.451534

6
住宅
703.7
6
4222.2
60
0.253332

C1
综合楼
341.5
9
3073.5
63
0.193631

C2
商场
1539.3
2
3078.6
70
0.215502

C3
住宅
655.9
4
2623.6
60
0.157416

C4
住宅
771.3
7
5399.1
60
0.323946

C5
住宅
655.9
8
5247.2
60
0.314832

C6
住宅
1131.3
7
7919.1
60
0.475146

7
住宅
912.2
8
7297.6
60
0.437856

C7
住宅
348.8
7
2441.6
60
0.146496

C8
住宅
160.2
9
1441.8
60
0.086508

C9
住宅
348.8
7
2441.6
60
0.146496

C10
住宅
160.2
9
1441.8
60
0.086508

C11
住宅
563.8
5
2819
60
0.16914

C12
商场
310.9
2
621.8
70
0.043526

8
住宅
455.5
8
3644
60
0.21864

C13
住宅
587.7
7
4113.9
60
0.246834

C14
住宅
1131.3
8
9050.4
60
0.543024

C15
住宅
395.1
7
2765.7
60
0.165942

C16
住宅
655.9
7
4591.3
60
0.275478

C17
住宅
390
6
2340
60
0.1404

C18
住宅
694.5
8
5556
60
0.33336

C19
住宅
407.7
6
2446.2
60
0.146772

C20
住宅
1023.6
7
7165.2
60
0.429912

C21
住宅
596.3
7
4174.1
60
0.250446

C22
住宅
1049.7
7
7347.9
60
0.440874

D 区
1
医院
985.6
5
4928
70
0.34496
6.518068
2
住宅
628.5
7
4399.5
60
0.26397

3
住宅
840.5
8
6724
60
0.40344

4
住宅
693.5
8
5548
60
0.33288

5
住宅
626.2
6
3757.2
60
0.225432

6
住宅
407
7
2849
60
0.17094

7
旅馆
661.3
7
4629.1
60
0.277746

F1
住宅
819.6
6
4917.6
60
0.295056

F2
住宅
829.9
5
4149.5
60
0.24897

8
商场
379.3
3
1137.9
70
0.079653

9
住宅
1289.6
5
6448
60
0.38688

10
住宅
1071
5
5355
60
0.3213

11
食堂
1946.7
3
5840.1
115
0.671612

12
办公室
556.5
3
1669.5
63
0.105179

13
学校
802.1
3
2406.3
63
0.151597

14
学校
481.2
5
2406
63
0.151578

15
学校
649.7
3
1949.1
63
0.122793

16
学校
295.8
4
1183.2
63
0.074542

17
住宅
275.2
7
1926.4
60
0.115584

18
住宅
340.9
3
1022.7
60
0.061362

F3
住宅
602
7
4214
60
0.25284

F4
住宅
443.6
7
3105.2
60
0.186312

J1
住宅
683
8
5464
50
0.2732

J2
住宅
683
8
5464
50
0.2732

J3
住宅
663.9
7
4647.3
50
0.232365

JF4
商场
445.1
3
1335.3
60
0.080118

JF5
住宅
1036.4
8
8291.2
50
0.41456

总合计

总面积（M2）
517339.2
总负荷（Mw）
31.24017

平均热指标W/M2

60

备注：本设计中采用面积热指标法计算热负荷，公式为：热负荷=推荐面积热指标值×建筑物面积,面积热指标推荐值请查阅表2-1。
2.3 生活热水热负荷
2.3.1 生活热水平均热负荷
根据公式
Qw,a=qwA×10-3 (2—2)
式中 Qw,a—生活热水平均热负荷；(kw)
q w—生活热水热指标（w/m2）,根据建筑物类型,居住区按表(2—2)取用；
A—总建筑面积（m2）
表（2—2） 居住区采期生活热水日平均热指标推荐值qw(w/m2)
用水设备情况
热指标
住宅无生活热水设备，只对公共建筑供热水
2—3
全部住宅有沐浴设备，并供给生活热水
5—15

本设计中取用qw=10w/m2，下面以某一热水供应的建筑 B2为例，计算如下：取qw=10w/m2，B2建筑面积为：A=16×851=13616 m2 ,故根据公式（2—2）可得：Qw,a =136.16 kw
2.3.2 生活热水最大热负荷
Qw,max=kh Qw,a (2—3)
式中 Qw,max—生活热水最大热负荷（kw）；
Qw,a—生活热水平均热负荷（kw）；
kh—小时变化系数，根据用热水计算单位数按《建筑给水排水设计规范》规定取用如下表（2—3）
表（2—3） 住宅的热水小时变化系数kh值
居住人数
100
150
200
250
300
500
1000
Kh
5.12
4.49
4.13
3.88
3.70
3.28
2.86

下面以某一热水供应的建筑 B2为例，计算其最大热负荷 Qw,max .
根据规范结合建筑物的使用功能查取kh =3.52,根据公式（2—3）代入相关数据得到Qw,max=3.52×136.16=479.3 kw
同理计算其他建筑热水供应热负荷，计算结果如下表(2-4)所列：
表2-4 热水供应热负荷计算表
建筑编号
单层面积m2
层数
单幢面积m2
qw
w/m2
kh
Qw,a
kw
Qwmax kw
B1
851
16
13616
10
3.52
136.2
479.2
B3
644
16
10304
10
3.74
103.0
385.5
B5-B7
426x3
18
23004
10
4.05
230.0
931.5
B8
431
16
6896
10
4.12
68.96
284.3
1
862
8
6896
10
4.12
68.96
284.3
2
453
7x2
6340
10
5.12
63.4
324.6
3
614
7x3
12898
10
4.84
129.0
624.4
总负荷kw

799
3313.8
2.4 热负荷延续图
2.4.1 供暖负荷随室外温度变化曲线
室外供暖计算温度下的供暖设计热负荷
Q’=qvV(tn-tw’) (kw) （2—4）
任意室外温度下供暖热负荷
Q=qvV(tn-tw) (kw) （2—5）
热负荷随室外气温的变化关系：
Q=Q’ （2—6）
式中 tw’—供暖室外计算温度 oc
tw—任意室外计算温度 oc
tn—室内计算温度 oc
qv—建筑物供暖体积热指标w/m3. oc
V—建筑物的外围体积 m3
根据本设计相关的气象资料可得：Q=Q’ ；
由负荷计算可知Q’=9.82 MW ；由此可以确定供暖负荷随室外温度变化的曲线,见附图。
2.4.2 热负荷延续图的绘制
由《供热工程》等资料可以查出不同室外气温的延续时间，依据计算的设计热负荷可以绘制出热负荷延续时间图。本设计中有两种性质的热负荷：季节性热负荷（采暖）和 常年热负荷（生活热水供应），因此在绘制曲线时，应将两种负荷叠加得到延续时间图，见附录1。

第3章 供热系统方案的选择
3.1 系统热源型式与热媒的选择
3.1.1 热源型式选择
本设计在依据国家有关规定和规范，综合考虑设计地点的实际情况后决定在采暖季节采用区域锅炉房为集中热源，制备高温热水，供给采暖和生活热水供应所需的热量。对于非采暖季节的生活热水供应负荷，选用设在换热站内的小型燃气锅炉提供。根据计算设计热负荷，考虑发展和安全后选用2台14mw和1台7mw的热水锅炉作为供热系统的热源提供冬季供暖及热水供应所需要的负荷，一台1.4mw的燃气锅炉作为夏天热水供应的热源直接供应65℃的生活热水，生活热水采用的是干管循环的方式。
3.1.2 热媒选择
一级网：120/70 ℃ ；二级网：85/60 ℃；生活热水供应温度：65 ℃
3.2 热网系统型式
热源与热用户采用间接连接的供热方式，中间设4个换热站，用板式换热器进行换热供给热用户所需要的采暖热水。对于大多数低层用户和高层建筑的低层采用与二级网直接连接的供热方式,而对于少数高层建筑的高区供暖则在建筑内单独设置双水箱的系统型式供给高层用户所需的热量.生活热水的供应在采暖季节利用锅炉房中的锅炉为集中热源，通过设在换热站内板式换热器换热，制备所需要的热水供给用户，用户设有热水储水箱，非采暖季则利用设在换热站内燃气热水锅炉，直接制备所要求的生活热水。热水的供应方式也分为低中高区的形式，这都在建筑物内通过不同的连接方式来实现。
本设计在充分考虑技术经济和实际的情况后决定热网的型式为双管枝状管网,敷设方式一级网全部采用直埋敷设,二级网对于有生活热水供应的1#站部分小区由于管线较多考虑采用通行地沟的敷设方式,其他的二级网都采用直埋敷设.对于管道补偿在充分利用自然补偿的前提下，选用的是不设检查井的波纹管补偿器，而对于放气，放水以及由阀门的地方设检查井（室）.
第4章 水力计算和水压图
4.1 水力计算的原则
本设计中水力计算遵循以下原则：
1.为了减少初步投资及运营费用，按设计水温120/70℃计算。
2.确定热水热力网主干线时，采用经济比摩阻。本设计中主干线比摩阻采用30-70Pa/m。
3.热水热力网支干线，支线应按允许压力降确定管径，但供热介质流速不应大于3.5m/s。支干线比摩阻不应大于300Pa/m，连接一个热力站的支线比摩阻可以大于300Pa/m。
4.在进行水力平衡时，应以主干线为基准，支线余压不能为负值。
5.本次计算采用的是当量长度的方法计算局部阻力。
4.2 水力计算的方法
1.确定热水网路中各个管段的计算流量
2.确定热水网路的主干线及其比摩阻
3.根据网路主干线各管段的计算流量和初选的平均比摩阻R的值，利用相关的水力计算表，确定主干线的标准管径和相应的实际比摩阻.
4.根据选用的标准管径和管段中的局部阻力形式，查相关手册，确定各管段的局部阻力当量长度Ld的总和，以及管段的折算长度Lzh。
5.根据管段的折算长度以及实际的比摩阻，计算主干线各管段的总压降。
6.主干线水力计算完成后，便可进行热水网路支干线，支线等水力计算。
4.3 一级网的水力计算
4.3.1 确定各换热站的设计流量
对一号站，根据公式（4—1）
G1=0.86× （4-1）
式中 G1—一号站的设计流量 t/h
Q1—一号站的设计热负荷 kw
t1—一级网供水温度 ℃
t2—一级网设计回水温度 ℃
代入数据得G1=0.86×=226 t/h
其他换热站和各管段的设计流量的计算方法同上.计算结果列于表4—1中。
4.3.2 热水网路主干线计算
因各换热站的阻力损失相等，所以从热源到最远换热站4#站的管线是主干线。首先区主干线的平均比摩阻在30-70Pa/m范围内，确定主干线各管段的管径，计算简图见附录2。
管段4-B:计算流量G=125t/h,根据管段4B的计算流量和R的范围，从相关水力计算表中查取，管段4B的管径和相应的比摩阻R的值。
d=200mm； R=60.9Pa/m
管段4B中局部阻力的当量长度ld,可由有关手册中查出，得
波纹管补偿器 10.9 × 2=21.8m；异径接头1 × 0.72=0.72m
90o弯头 2 × 4.2=8.4m；
局部阻力当量长度之和 Ld=8.4+21.8+0.72=30.92m
管段4B的折算长度 Lzh=201+30.92=231.92m
管段4B的压力损失△P=60.9 ×231.2=14124Pa
同样方法，计算主干线的其余管段AB,OA,确定其管径和压力损失。计算结果列于表4—1中。
管段AB,OA的局部阻力当量长度Ld值，如下：
管段AB DN=250mm 管段OA DN=350mm
异径接头 1×1.1=1.1m 90o弯头 1×10.1=10.1m
波纹管补偿器2×13.3=26.6m 总当量长度 Ld=10.1m
总当量长度 Ld=27.7m
4.3.3 支线计算
管段3B的资用压头为：
△P3B=△P4B =14124 Pa
设局部损失与沿程损失的估算比值为0.3，则大致比摩阻为
R’=14124/32(1+0.3) =340Pa/m
根据 R’和流量G3B =113t/h,由水力计算表查出：
d=200mm； R=300Pa/m； v=1.86m/s
同理计算其余分支线1A,2A的管径和比摩阻。计算结果列于表4—1中。
表4-1 一级网水力计算表
管段号
流量t/h
长度m
管径mm
比摩阻pa/m
流速m/s
局部阻力当量长度m
压力降△p(Pa)
4-B
125
201
200
60.9
1.03
35.24
14387
A-B
238
257
250
65.4
1.23
26.6
18547
O-A
553
40
350
69
1.57
10.1
3457
3-B
113
32
200
300
1.86
10.64
12792
2-A
132
82
200
90
1.22
21
9270
1-A
183
143
250
65.4
1.23
36.94
11768

4.4 1#站采暖的水力计算
4.4.1 1#站采暖最不利环路的水力计算
选距本换热站最远的用户之间的管线1#—A6为最不利环路。其水力计算的方法与一级网主干线管径，比摩阻的确定方法基本相同。其计算结果列于表4—2中。水力计算简图见附录2。
4.4.2 1#站采暖用户的水力计算
二级网在水力计算时，应该是其他环路与最不利环路平衡，同时要求各用户分支管线与该环路主干线平衡，当通过管径变换不能满足要求时采用有关的节流调节。其水力计算的方法与一级网支线算方基本相同。其计算结果列于表4-2中。
表4-2 1#站采暖部分水力计算表
管段号
流量t/h
长度m
管径mm
比摩阻pa/m
流速m/s
局部阻力当量长度m
压力降△p(Pa)
1#—A0
63
46
200
20
0.58
10.08
1122
A0—A1
61
36
150
90
1.02
0
3240
A1—A2
58
106
150
80
0.95
10.08
9286
A2—A3
41
66
150
40.8
0.69
3.36
2830
A3—A4
40
25
150
37.1
0.66
0
928
A4—A5
29
41
125
60
0.74
2.2
2592
A5—A6
17
23
100
60
0.64
0
1380
B13—A6
13
16
100
38.8
0.52
1.65
685
B12—A6
4
11
70
22.8
0.31
1.96
295
B14—A5
12
25
100
28.5
0.44
6.23
890
10—A4
7
14
70
69.6
0.54
3
1183
8—A4
4
13
50
126.5
0.59
1.96
1892
9—A3
1
22
32
73.1
0.34
1.13
1691
B11—A7
2
33
40
104
0.46
0
3432
A7—A2
17
18
80
180
0.96
3.82
3928
B10—A7
15
12
80
127.5
0.82
3.82
2017
7—A1
3
11
40
234.4
0.69
1.45
2918
6—A0
2
8
32
292.2
0.68
1.13
2668
1#—C1
286
12
250
120
1.64
0
1440
C1 —C2
56
99
150
77.9
0.95
39.72
1
