LED显示屏介绍50424.pptx

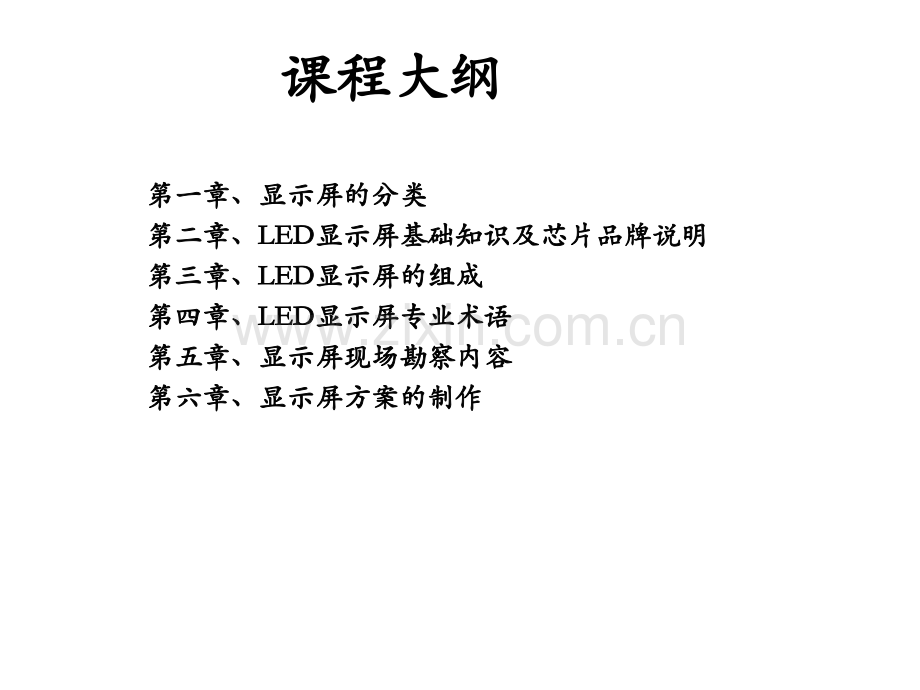

课程大纲课程大纲第一章、显示屏的第一章、显示屏的分类分类第二章、第二章、LEDLED显示屏显示屏基础知识及基础知识及芯片品牌说明芯片品牌说明 第三章、第三章、LEDLED显示屏显示屏的组成的组成第第四四章、章、LEDLED显示屏专业术语显示屏专业术语第五章、显示屏现场勘察内容第五章、显示屏现场勘察内容第第六六章、章、显示屏方案的制作显示屏方案的制作第一章：第一章：LED显示屏的分类显示屏的分类分类方法有不同的类别也不同分类方法有不同的类别也不同像素组成像素组成单色显示屏单色显示屏双色显示屏双色显示屏全彩显示屏全彩显示屏使用环境使用环境室内显示屏室内显示屏半户外显示屏半户外显示屏户外显示屏户外显示屏驱动方式驱动方式静态屏静态屏扫描屏扫描屏静态虚拟屏静态虚拟屏静态实像素屏静态实像素屏1/4扫；扫；1/8扫；扫；1/16扫等扫等使用范围使用范围广告屏广告屏体育场所体育场所政府机关学校政府机关学校交通诱导屏交通诱导屏金融机构金融机构舞台屏舞台屏租赁屏租赁屏全彩屏全彩屏单双色屏单双色屏金融机构(银行/证券)机场,车站,码头繁华商业街/广告传媒演艺/租赁第二章第二章 LEDLED显示屏显示屏知识及知识及芯片品牌说明芯片品牌说明 LED是发光二极管的英文缩写（Light emitting diode）。LED内部主要为一个PN结。当PN结内的电子与空穴复合时，电子由高能级跃迁到低能级，电子将多余的能量以光子的形式释放出来，产生电致发光现象。发光颜色与构成其基底的材质元素有关。LED主要由支架、银胶、晶片、金线、环氧树脂五种物料所组成1、LED2、工作原理、工作原理3、LED的组成的组成(1).直插型直插型 DIP346(3椭圆)DIP546(5椭圆)DIP246(2椭圆)也有其他DIP3;DIP5;DIP 10(用于其他领域)(2).表贴三合一表贴三合一 SMD5050 SMD3535 SMD3528 SMD2121(3).表贴三拼一表贴三拼一(0805)(0805)(4).亚表贴亚表贴(5).点阵模块点阵模块4、LED的类型的类型用于户外LED显示屏用于户外LED显示屏用于室内LED显示屏5、LED芯片品牌说明芯片品牌说明 目前,LED芯片主要生产厂商有进口芯片有：日本日亚,美国CREE；台湾芯片有：晶元,广驾,光磊,国联；国产芯片有：士兰，华灿，三安等.序号LED芯片厂家性能特点1日本日亚亮度高,质量稳定2美国CREE单线封装,不怕静电,衰减小,外卖芯片供厂商自行封装3台湾晶元亮度高,品质好4台湾光磊红色芯片历史悠久,品质好,绿色蓝色一般5台湾广驾蓝色品质好6台湾国联和晶元规模产品相当7杭州士兰绿色,蓝色比较稳定厂家说明：厂家说明：管芯尺寸：管芯尺寸：通常全彩显示屏选择13mil以上的芯片，单双色显示屏选择9mil以上的芯 片。芯片的尺寸会直接影响芯片的发热和寿命。备注备注:mil:晶片布局的长度单位，我们也叫做毫英寸，1 mil=千分之一英寸。对于led晶片9mil 或13mil,指的是晶片的长宽尺寸.管芯亮度：管芯亮度：管芯亮度将直接影响显示屏的亮度。如果选择管芯时亮度不够，在做显示 屏时靠提高电流在提高亮度，则直接影响显示屏寿命。所以在制作显示屏 时，应选择亮度高于显示屏要求亮度。管芯波长：管芯波长：波长参数将直接影响显示屏显示的颜色。正波长为红色640nm，绿色 525nm，蓝色470nm。制作全彩色LED显示屏时，通常选择正波长，以达到 色彩绚丽丰富的效果。而对于单双色显示屏，可以选择偏5nm的LED，不会 影响文字显示效果。管芯均匀性：管芯均匀性：管芯均匀性直接影响显示屏的均匀性，均匀性包括亮度均匀性和波长均 匀性。一般选择管芯时，波长偏差2.5nm，亮度偏差10%以内不会影响显示 屏效果，超出此范围则会影响显示屏效果。6 6.管芯的技术参数管芯的技术参数第三章第三章 LED显示屏显示屏的组成的组成LED显示屏主要由模组、电源、系统卡、箱体、线材等组成；LEDLED显示屏显示屏模组模组电源电源系统卡系统卡箱体箱体线材线材主要由：LED灯管、IC、PCB板等组成主要有：明纬、新星、诚联、创联、聚能伟业等品牌主要有：灵星雨、德普达、中庆、诺瓦、摩西尔、盟立、富卡尔、卡莱特等品牌主要有：铁箱、铝箱、压铸铝箱材质箱体有：金龙宇、金环宇、陶氏兄弟等品牌冷轧板冷轧板,厚度厚度1.0mm,1.2mm,1.5mm)1.0mm,1.2mm,1.5mm)，铝箱体一般，铝箱体一般2mm2mm厚厚密封箱体密封箱体/防水箱体防水箱体简易箱体简易箱体箱体图片箱体图片鹰爪锁扣鹰爪锁扣户内密封箱体户内密封箱体户外防水箱体户外防水箱体密封密封/防水箱体内部结构图防水箱体内部结构图电源风扇控制卡电源航空插头网线航空插头风扇风扇电源电源系统卡系统卡电源航空插头电源航空插头信号航空插头信号航空插头LEDLED显示屏显示屏系统的组成系统的组成(1)显示屏主体(2)固定安装结构(3)控制系统(4)数据传输系统(5)音视频多媒体处理系统(6)配电系统(7)状态监控系统(8)散热系统LEDLED显示屏显示屏系统示意图系统示意图第第四四章章 LED显示屏专业术语显示屏专业术语像素点：LED显示屏的最小发光单位,LED显示屏中的每一个可被单独控制的发光单元称为像素。像素间距：LED显示屏的两像素间的中心距离称为像素间距，又叫点间距。点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。像素直径越小，点间距就越小。像素，点间距像素，点间距 32*16 16*8 模组分辨率:LED模组横向像素点数乘以纵向像素点数。屏体分辨率:LED显示屏横向像素点数乘以纵向像素点数。屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高造价也就越昂贵。分辨率分辨率 32*3216*16 LEDLED亮度要求亮度要求:户外朝阳户外朝阳:8000 cd/m2:8000 cd/m2户外背阴户外背阴:4000 cd/m2:4000 cd/m2室内显示屏室内显示屏:800 cd/m2-2000 cd/m2:800 cd/m2-2000 cd/m2亮度亮度:在给定方向上,每单位面积上的发光强度 亮度的单位是cd/m2。亮度与单位面积的LED数量、LED本身的亮度成正比。LED的亮度与其驱动电流成正比,但寿命与其电流的平方成反比，所以不能为了追求亮度过分提高驱动电流。在同等点密度下，LED显示屏的亮度取决于所采用的LED晶片的材质、封装形式和尺寸大小，晶片越大，亮度越高；反之,亮度越低。亮度亮度(Luminance)(Luminance)灰度:LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度 级数。用于显示视频画面的显示屏，每种基色应具有256 级(8bit)的灰度处理能力。灰度取决于视频源及控制系统的处理位数。目前国内LED显示屏主要采用8位处理系统，也即256（28）级灰度。简单理解就是从黑到白共有256种亮度变化。采用RGB三原色即可构成256256256=16777216种颜色。即通常所说的16兆色。国际品牌显示屏主要采用10位处理系统，即1024级灰度，RGB三原色可构成10.7亿色。灰度灰度对比度:在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值。对比度发光时的亮度（发光亮度）/不发光时的亮度（反射亮度）为了能够显示出亮度均一的文字和图像，不受周围光线的影响，屏幕应具有足够的对比度。对于LED显示屏,对比度要达到4096:1以上效果才好。白色可由RGB三色按比例混合而成,RGB所占比例为3:6:1（精确比3.0：5.9：1.1）。对比度对比度 白平衡白平衡 换帧频率:单位时间内显示屏画面信息更新的次数；一般为25Hz、30Hz、50Hz、60Hz等，换帧频率越高，变化的图像连续性越好。换帧频率在许多情况下并不能反映大屏的图像质量和产品的技术水平，作为大屏的一个技术指标，人们关注的是图像质量。图像质量不仅取决于显示屏本身的制作水平，还取决于节目源的质量，换帧频率正是涉及节目源质量的技术指标。在刷新频率满足无闪烁的要求时，换帧频率的高低对于图你是否发生闪烁没有影响。刷新频率:LED显示屏显示数据每秒钟被重复显示的次数。常为60Hz、120Hz、240Hz等，刷新频率越高，图像显示越稳定。换帧频率换帧频率refresh frame frequencyrefresh frame frequency 刷新频率刷新频率refresh frequencyrefresh frequency 视角视角:观察方向的亮度下降到LED显示屏法线方向亮度的1/2时，同一平面两个观察方向与法线所成的夹角，分为水平视角和垂直视角。LED晶片的封装方式决定LED显示屏的视角的大小，其中，表贴表贴LEDLED灯的视角较好，椭圆形灯的视角较好，椭圆形LEDLED单灯水平视角比较好。单灯水平视角比较好。右图视角为右图视角为=1+1+2 2最佳视距最佳视距:是能刚好完整地看到显示屏上的内容，且不扁色，图像内容最清晰的位置相对于屏体的垂直距离。最小视距最小视距:对于具有一定形状、亮度、距离的两个光点，无法分辩该两点的位置点到该两点的最小垂直距离。最佳可视距离最佳可视距离=点间距点间距/(0.3-0.8)/(0.3-0.8)，这是一个大概得范围。例如，点间，这是一个大概得范围。例如，点间距距16mm16mm的显示屏，最佳可视距离就是的显示屏，最佳可视距离就是20-5420-54米，站的距离比最小距离近米，站的距离比最小距离近了，就能够分辨出显示屏的一个个的像素点，颗粒感比较强，站得远了了，就能够分辨出显示屏的一个个的像素点，颗粒感比较强，站得远了呢，人眼就分辨不出细部的特征。呢，人眼就分辨不出细部的特征。对于室外对于室外ledled显示屏，距离近的，一般采用显示屏，距离近的，一般采用P10P10或者或者P12P12，远一点的用，远一点的用P16P16或者或者P20,P20,而对于室内显示屏，一般而对于室内显示屏，一般P4-P6P4-P6皆可，远一点的用到皆可，远一点的用到P7.62P7.62或者或者P10P10。视角视角 最佳视距最佳视距 静态驱动静态驱动:从驱动IC的输出脚到像素点之间实行“点对点”的控制叫静态驱动。扫描驱动扫描驱动:从驱动IC的输出脚到像素点之间实行“点对列”的控制叫扫描驱动。它需要控制电路。比较:静态驱动不需要行控制电路，成本较高、但显示效果好、稳定性好、亮度损失较小等；扫描驱动它需要行控制电路，但成本低，显示效果差,稳定性较差,亮度损失较 大等。扫描又分为1/16扫、1/8扫、1/4扫、1/2扫。通常室内采用1/4-1/16，室外一般采用静态。驱动方式驱动方式 驱动驱动芯片:驱动芯片包括:恒流驱动和恒压驱动。恒流驱动电流恒定，可以最大限度的保护LED不受损害，恒流驱动芯片通常选用台湾聚积的台湾聚积的MBI5026MBI5026、MBI5024MBI5024、MBI5042MBI504150505036MBI5042MBI504150505036等等，台湾点，台湾点晶的晶的DM13ADM13A，日本东芝的，日本东芝的TB62726TB62726，质量可靠。而当前国内一些恒流驱动厂家生产的一些芯片，虽然价格较低，但是质量却会出现问题，所以不宜选用。国产品牌有：日月成（国产品牌有：日月成（20162016），明微（），明微（SM16125;SM16126SM16125;SM16126到到1612816128；1613616136等），等），灵芯宇（灵芯宇（LXY6953;LXY6955;LXY28165LXY6953;LXY6955;LXY28165），中庆微（），中庆微（ZQ97059ZQ97059）等等）等等恒压驱动芯片通常选用595，虽然廉价，但是不能对LED行程保护。所有全彩色LED显示屏，全部采用恒流驱动芯片驱动。而对于单双色LED显示屏，通常室内单双色选用595驱动，室外单双色选用恒流驱动。第第五五章章 显示屏现场勘察内容显示屏现场勘察内容 显示屏工程现场的勘查需要收集以下信息1.环境尺寸 2.安装尺寸 3.最大(最小)视距 4.最大(最小)视角5.环境亮度6.屏体朝向7.显示内容8.显示比例选择9.控制方式(有线,无线,网络)10.安装方式选择11.承重结构(材料)12.控制距离13.线缆敷设路径14.音箱安装位置 第六章：显示屏方案的制作第六章：显示屏方案的制作方案制作之前需要了解：显示屏环境尺寸、安装尺寸、最大(最小)视距、最大(最小)视角、环境亮度、屏体朝向、显示内容、显示比例选择、控制方式(有线,无线,网络)、安装方式选择、承重结构(材料)、控制距离、线缆敷设路径、音箱安装位置显示屏尺寸确定显示屏尺寸确定 通过显示屏的安装尺寸确定显示屏实际尺寸对已确定安装尺寸确定显示屏实际尺寸的方法.客户一般给予我们只是一个大概尺寸，我们要通过这个大概尺寸确定显示屏的实际尺寸。例如：客户要求做一块户外P16全彩显示屏，宽15米，高12米。请你给他做一个方案以及报价。这时我们首先需要确定显示屏的实际宽跟高，求出显示屏面积。再做显示屏的方案报价。哪么：宽=15000/256=58.59 59 则显示屏实际宽为：59*256=15.104米 高=12000/128=93.75 94 则显示屏实际高为：94*128=12.032米哪么显示屏的面积为：15.104*12.032=181.73m2、有些客户他不知道应该做多宽多高的屏，只给我们一个面积。需要我们跟据显示屏的面积确定显示屏的实际尺寸。例如：客户要求做一块户外P16全彩显示屏，面积大概100m。请你给他做一个方案以及报价。这时我们也需要确定显示屏的实际宽跟高，求出显示屏面积。再做显示屏的方案报价。这时我们可以问客户想做16：9的比例还是4：3的比例。如客户选择16：9的比例。哪么我们设显示屏宽为X，则显示屏高为9/16X。哪么：9/16X=100 求出X=13.3334 则显示屏大概宽13.3334米；高大概为7.5米哪么再用13333.4/256=52.083 52 则显示屏实际宽为：52*256=13.312米 7500/128=58.59 59 则显示屏实际高为：59*128=7.552米哪么显示屏面积：13.312*7.552=100.53M如客户选择4：3的比例。哪么我们设显示屏宽为X，则显示屏高为3/4X。哪么：3/4X=100 求出X=11.5468则显示屏宽大概为11.5468米，高大概为：8.660米再用11546.8/256=45.145 则显示屏实际宽为45*256=11.520米 8660/128=67.656 68 则显示屏实际高为：68*128=8.704米哪么显示屏面积：11.520*8.704=100.27M显示屏尺寸确定显示屏尺寸确定 显示屏外围设备确定显示屏外围设备确定1、如客户没有其他特殊视频信号输入要求，只播放电脑DVI信号。且显示屏分辨率没有超过1280*1024点这是最简单的显示屏系统：我们需要给客户配置控制电脑、显卡、配电柜、避雷器、散热设备（户外显示屏有太阳直射需要配置空调散热，大概10-15平方1P空调，在没有太阳直射地方可选择风机散热或风机+空调结合散热）、光纤收发器（通信距离超过100米需配多模光纤收发器，超过300米需配单模光纤收发器）2、如客户有相关视频输入要求（如需要播放DVD、电视、或摄像机信号等），且显示屏分辨率没有超过1280*1024点这时需要考虑第1点的内容外还需要考虑增加输入视频端口。方法有：配置有相应视频端口的视频采集卡或配置视频处理器3、如客户需要的显示屏分辨率超过1280*1024点，更有超过2048*1152点这时需要考虑第1、第2点的内容外还需要考虑增加视频拼接。一张发送卡最大能带1280*1024，两张卡可级联带载点数最大带到2048*1152点超过以上分辨率需要配置视频拼接器。如果客户想降低成本可考虑用4DVI口显卡拼接。完整的方案包含的内容完整的方案包含的内容方案分为：简易方案、完整的方案简易方案一般只有公司简易、针对项目的简单说明、显示屏技术参数、项目报价、售后服务等完整的方案应该最少包含以下几个部分：公司介绍项目针对性设计及技术参数说明项目产品所用原材料外围设备及说明公司先进技术的说明施工方案售后服务说明公司同类产品工程案例
