移 动 网 基 础
一、GSM基础知识
l GSM系统有三部分构成，即NSS(网络互换子系统)、BSS(网络基站子系统)、NMS(网络管理子系统)构成。
l NSS网元由MSC、VLR、HLR、AC、EIR
MSC（mobile switch centre）作用是完毕互换机所覆盖区域中手机进行控制和话音互换功能，也是移动系统对其他公网之间接口，它可以完毕网络互连、CCS7、计费等功能。MSC还可以完毕BSC之间、MSC之间切换，以及辅助性无线资源管理、移动性管理。
VLR(visitor location register)拜访顾客寄存器，是一种动态数据库，存储了该互换机下所有登记顾客信息，如：手机号码，手机与否开机，手机位置区，手机有无待发短信，手机都激活了哪些附加业务等等。
HLR(home location register)归属位置寄存器，是一种静态数据库，一旦顾客入网后，就会存在。HLR存了顾客业务状况，地址信息---目前手机所处位置VLR地址。
AC（Authentication Centre）鉴权中心，鉴权三参数存于此处，鉴权三参数KC、RAND、SRES
EIR(Equipment Identity register)设备识别寄存器，现网未使用。
l 网元之间MAP接口。
空中接口：MS---BTS之间
A接口：MSC----BSC之间，呼喊建立，切换，寻呼。
B接口：MSC---VLR之间，VLR内位置更新。
C接口：MSC---HLR之间，HLRENQ。
D接口：HLR---VLR之间，VLR之间位置更新，附加业务操作。
E接口：MSC---MSC之间，MSC之间切换
F接口：MSC---EIR之间，检查IMEI。
G接口：VLR---VLR之间，VLR之间位置更新。

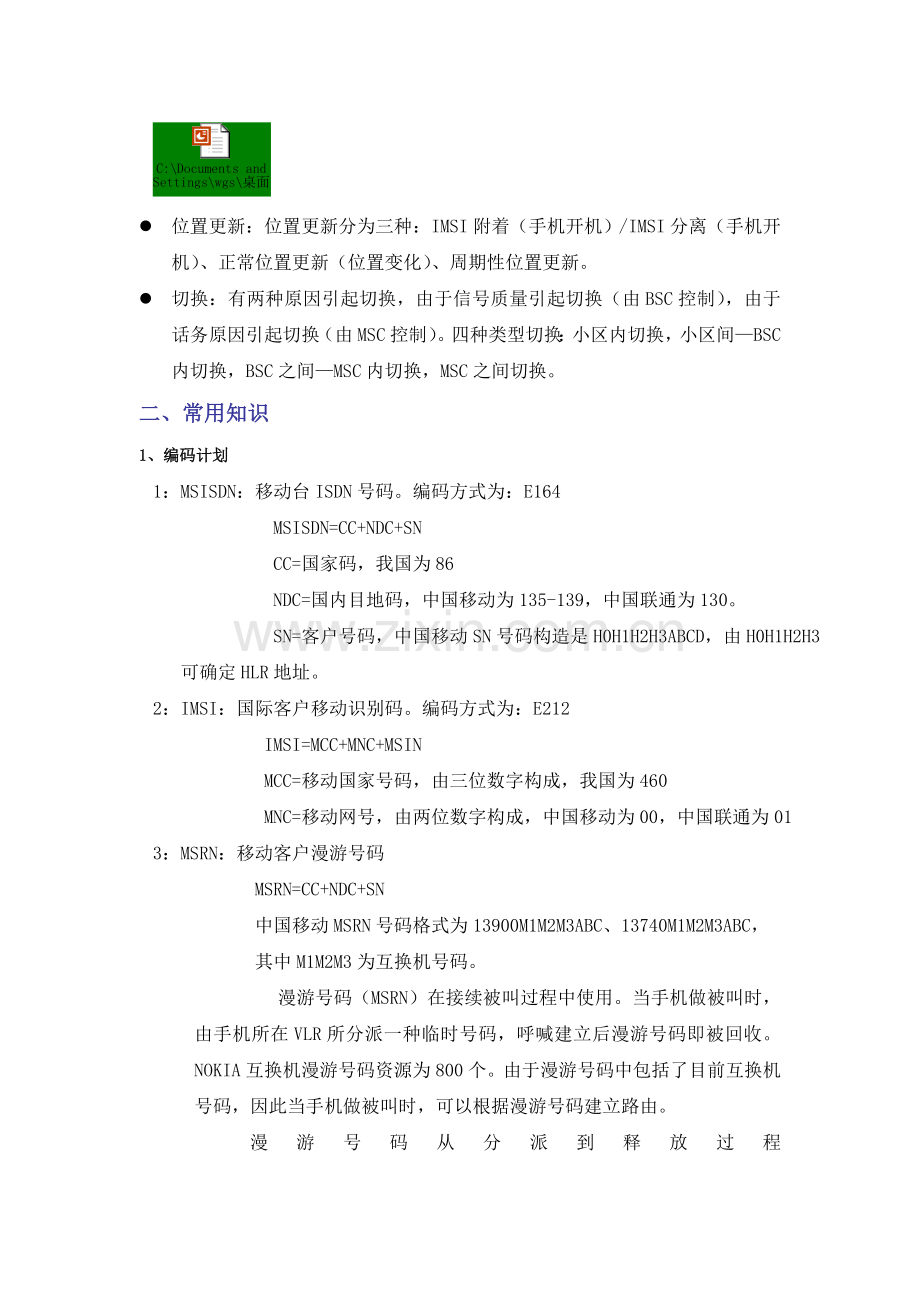

l 位置更新：位置更新分为三种：IMSI附着（手机开机）/IMSI分离（手机开机）、正常位置更新（位置变化）、周期性位置更新。
l 切换：有两种原因引起切换，由于信号质量引起切换（由BSC控制），由于话务原因引起切换（由MSC控制）。四种类型切换：小区内切换，小区间—BSC内切换，BSC之间—MSC内切换，MSC之间切换。
二、常用知识
1、编码计划
1：MSISDN：移动台ISDN号码。编码方式为：E164
MSISDN=CC+NDC+SN
CC=国家码，我国为86
NDC=国内目地码，中国移动为135-139，中国联通为130。
SN=客户号码，中国移动SN号码构造是H0H1H2H3ABCD，由H0H1H2H3可确定HLR地址。
2：IMSI：国际客户移动识别码。编码方式为：E212
IMSI=MCC+MNC+MSIN
MCC=移动国家号码，由三位数字构成，我国为460
MNC=移动网号，由两位数字构成，中国移动为00，中国联通为01
3：MSRN：移动客户漫游号码
MSRN=CC+NDC+SN
中国移动MSRN号码格式为13900M1M2M3ABC、13740M1M2M3ABC，
其中M1M2M3为互换机号码。
漫游号码（MSRN）在接续被叫过程中使用。当手机做被叫时，由手机所在VLR所分派一种临时号码，呼喊建立后漫游号码即被回收。NOKIA互换机漫游号码资源为800个。由于漫游号码中包括了目前互换机号码，因此当手机做被叫时，可以根据漫游号码建立路由。
漫游号码从分派到释放过程 如下：
1）主叫侧向被叫归属HLR发起祈求路由信息，
2）被叫归属HLR向被叫目前所在VLR祈求漫游号码，
3）被叫目前所在VLR为被叫顾客分派一种漫游号码并回送给被叫归属HLR，
4）被叫归属HLR将路由信息回送主叫所在MSC，MSC分析路由信息后向被叫所在MSC建立话路。
5）被叫所在MSC收到主叫MSC发送漫游号码，在VLR中寻找被叫顾客，并建立连接。
6）释放漫游号码。
4：HON：切换号码
HON=CC+NDC+SN
中国移动HON号码格式为13900M1M2M3ABC、13740M1M2M3ABC，
其中M1M2M3为互换机号码。
切换号码是当手机进行互换机间越局切换时，为了选择路由，由目MSC临时分派给手机一种号码，NOKIA互换机切换号码资源为200个。
5：TMSI：临时移动客户识别码
TMSI是为了对IMSI保密，由MSC/VLR给来访客户一种唯一32位号码。
TMSI使用几次以及何时分派TMSI由所在VLR参数决定。
6：MSC/VLR号码：
MSC/VLR号码构造为8613900M1M2M3和8613740M1M2M3。
7：HLR号码：
HLR号码构造86139H1H2H30000。
8：混合号码：GT 编码方式：E214
由于IMSI 号码在信令网中，网元不认识，因此首先在寻址之前要进行IMSI
翻译将E212码转换成混合码E214。
9：位置识别码：LAI
LAI=MCC+MNC+LAC
MCC=移动客户国家码，我国为460
MNC=移动网号，中国移动为00，联通为01
LAC=位置区号码。
10：全球小区识别码：CGI
CGI=MCC+MNC+LAC+CI=LAI+CI

三、信令基础知识
七号信令协议堆栈：

TUP/ISUP
MAP
CAP
INAP

BSSAP
TCAP
SCCP
MTP3
MTP2
MTP1

MTP（message transfer part消息传递部分）分为三层，第一层---信令数据链路,重要功能是定义了物理和电气连接。第二层—信令链路,重要功能有：纠检错，信令单元SU界定，拥塞检出，监视重发次数。第三层---信令网功能,重要功能有：消息处理功能，信令网管理。
SCCP（signalling connection control part消息连接控制部分）,SCCP增强了MTP寻址能力。由于MTP层只识别信令点编码，由于信令点编码总数有限，引入GT寻址后扩大 MTP寻址能力。SCCP可向顾客提供提供面向连接服务（CONS）和面向无连接服务（CLNS），共有如下4类协议：0类---基本无连接服务，1类---有序无连接服务，2类---基本面向连接服务，3类---流量控制面向连接服务。其中在GSM系统中使用0类-基本无连接服务用于MAP消息，2类-基本面向连接服务用于BSSAP（除了PAGING）。SCCP寻址方式有：DPC+SSN和DPC+GT两种。假如是DPC+SSN寻址，SCCP层通过SSN（子系统编码）直接找到是哪个子系统。假如是DPC+GT寻址，SCCP则需要GT翻译，将翻译成果送到下一种信令点。由下一种信令点继续寻址，直到找到子系统为止。
TCAP(transaction capabilities application part事务能力应用部分) 分为成分子层和对话子层，消息构造与详细应用无关，专门处理任意两节点间消息交互过程，实现两节点间远程操作。
TUP/ISUP(telephone user part)处理一般语音和数据呼喊建立、连接、释放。
BSSAP(Base Station subsystem application part)在GSM中BSSAP处理MSC和BSC、MS之间信令。分为两部分：DTAP和BSSMAP。DATP：处理MSC和MS之间信令，如：呼喊建立，ALERT，位置登记等。这些消息透明通过BSC。BSSSMAP：处理MSC和BSC信令，如：切换和寻呼。
MAP(mobile application part):是与呼喊无关应用，用于位置登记，附加业务处理，HLRENQ，互换机间切换，鉴权，IMEI检查，短信业务。对于SCCP来说MAP是无连接服务。
CAP (camel application part) 用于移动智能网SCP和SSP之间信令。
INAP 用于PSTN

四、信令网构成
NA0 —国内网 NA1---备份国内网，GSM网中用于BSC。
INT0—国际网 INT1—国际网备份
SP—信令点
SPC—信令点编码，在一种信令网中是唯一。
OPC--源信令点编码
DPC—目地信令点编码
STP---信令转接点
SEP—信令终止点
LINK：两个信令点之间传递消息时隙，其单向话务量最大值为0.2erl.。
LINK SET ：相邻SP之间所有LINK集合。Max 16 LINKS/per LINK SET
ROUTE SET：两个信令点之间所有LINK集合。Max 8 ROUTE/per ROUTE SET
l LINK，LINK SET、ROUTE SET 关系：
SPC 1
10FF1D
STP
10FF01
SPC 2
10FF02
LINKSET 2
OPC=10FF1D
DPC=10FF02
LINK
LINKSET 1
OPC=10FF1D
DPC=10FF02
ROUTE SET 1
OPC=10FF1D
DPC=10FF02

假如：从10FF1D向10FF02发消息，10FF1D就是OPC,10FF02就是DPC。直联电路作为第一路由（又称直达路由），从10FF01转接作为第二路由（又称迂回路由）。
SL---LINK 号，一种SP中所有LINK编号
SLC—LINK CODE，两个相邻信令点之间所有LINK编号，注意两端要对照。

五、网络构造图

六、呼喊流程
