PLC功能指令.pptx

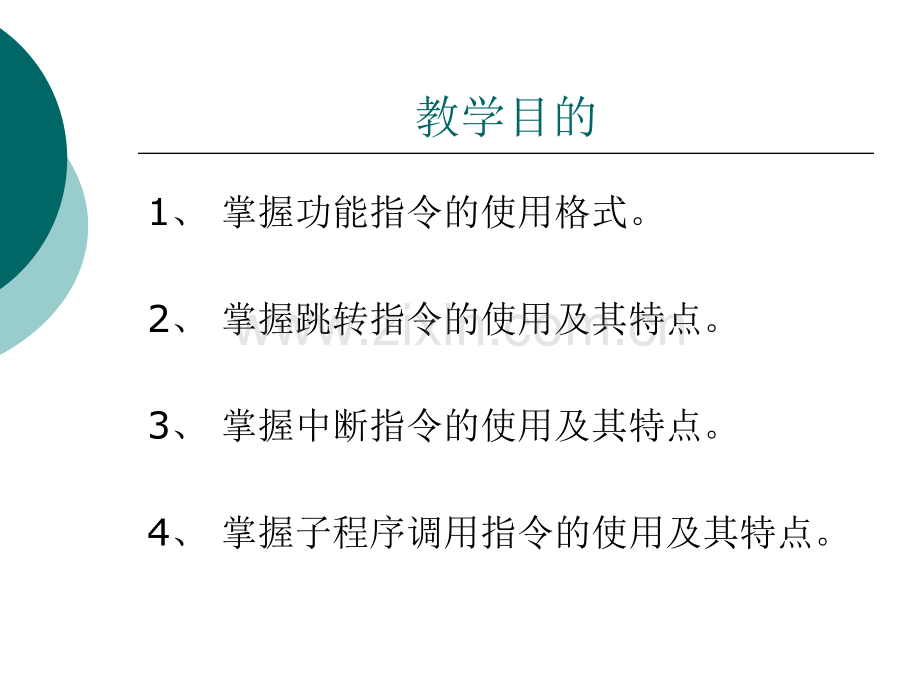

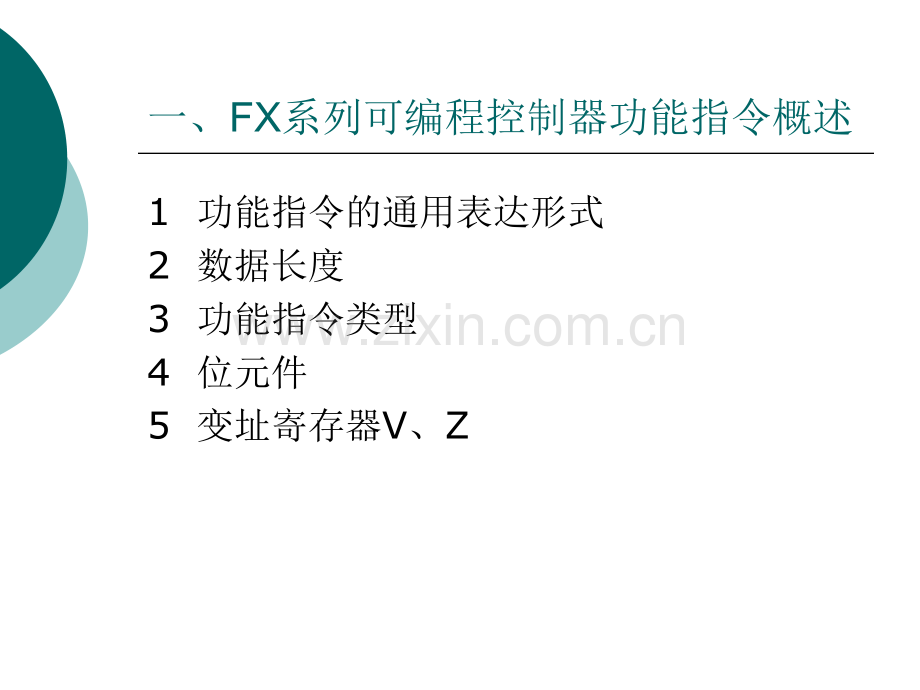

教学目的1、掌握功能指令的使用格式。2、掌握跳转指令的使用及其特点。3、掌握中断指令的使用及其特点。4、掌握子程序调用指令的使用及其特点。一、FX系列可编程控制器功能指令概述1 功能指令的通用表达形式2 数据长度 3 功能指令类型4 位元件5 变址寄存器V、Z1 功能指令的通用表达形式 功能指令的表达形式如下表所示：功能指令按功能号FNC00FNC249编排。每条功能指令都有一个指令助记符。2 数据长度 功能指令可处理16位数据和32位数据。如下图中的第一条指令是将D10中的数据送到D12中，处理的是16 位数据。第二条指令是将D21和D20中的数据送到D23和D22中，处理的是32位数据。3 功能指令类型 FX系列PLC的功能指令有连续执行型和脉冲执行型两种形式。如图左中程序是连续执行方式的例子。当X2为ON状态时上述指令在每个扫描周期都被重复执行。图右程序是脉冲执行方式，该指令仅在X1由OFF转为ON时有效。4 位元件 位元件：只处理ON/OFF状态的元件称为位元件。字元件：处理数据的元件称为字元件。位元件的组合：由位元件也可构成字元件进行数据处理，位元件组合由Kn加首元件号来表示。4个位元件为一组组合成单元，KnM0中的n是组数。5 变址寄存器V、Z 变址寄存器在传送、比较指令中用来修改操作对象的元件号。其操作方式与普通数据寄存器一样。在D.中的（.）表示可以加入变址寄存器。对32位指令，V作高16位，Z作低16位。32位指令中用到变址寄存器时只需指定Z，这时Z就代表了V和Z。二、程序流程控制功能指令条件跳转指令CJ子程序调用指令CALL与返回指令SRET中断返回指令IRET、允许中断指令EI与禁止中断指令DI主程序结束指令FEND监视定时器刷新指令WDT循环开始指令FOR与循环结束指令NEXT 条件跳转指令CJ CJ、CJP指令用于跳过顺序程序某一部分的场合，以减少扫描时间。条件跳转指令CJ应用说明如图 子程序调用指令CALL与返回指令SRET 子程序应写在主程序之后，即子程序的标号应写在指令FEND之后，且子程序必须以SRET指令结束。中断返回指令IRET、允许中断指令EI与禁止中断指令DI PLC一般处在禁止中断状态。指令EIDI之间的程序段为允许中断区间，而DIEI之间为禁止中断区间。当程序执行到允许中断区间并且出现中断请求信号时，PLC停止执行主程序，去执行相应的中断子程序，遇到中断返回指令IRET时返回断点处继续执行主程序。主程序结束指令FEND FEND指令表示主程序的结束，子程序的开始。程序执行到FEND指令时，进行输出处理、输入处理、监视定时器刷新，完成后返回第0步。FEND指令通常与CJ-P-FEND、CALL-P-SRET和I-IRET结构一起使用（P表示程序指针、I表示中断指针）。CALL指令的指针及子程序、中断指针及中断子程序都应放在FEND指令之后。CALL指令调用的子程序必须以子程序返回指令SRET结束。中断子程序必须以中断返回指令IRET结束。监视定时器刷新指令WDT 如果扫描时间（从第步到END或FEND）超过100ms，PLC将停止运行。在这种情况之下，应将WDT指令插到合适的程序步（扫描时间不超过100ms）中刷新监视定时器。循环开始指令FOR与循环结束指令NEXT FORNEXT之间的程序重复执行n次（由操作数指定）后再执行NEXT指令后的程序。循环次数n的范围为132767。若n的取值范围为-327670，循环次数作1处理。FOR与NEXT总是成对出现，且应FOR在前，NEXT在后。FORNEXT循环指令最多可以嵌套5层。利用CJ指令可以跳出FORNEXT循环体。
