***市***镇中心卫生院扩建项目可行性研究报告
归档资料，核准通过。
未经允许，请勿外传！

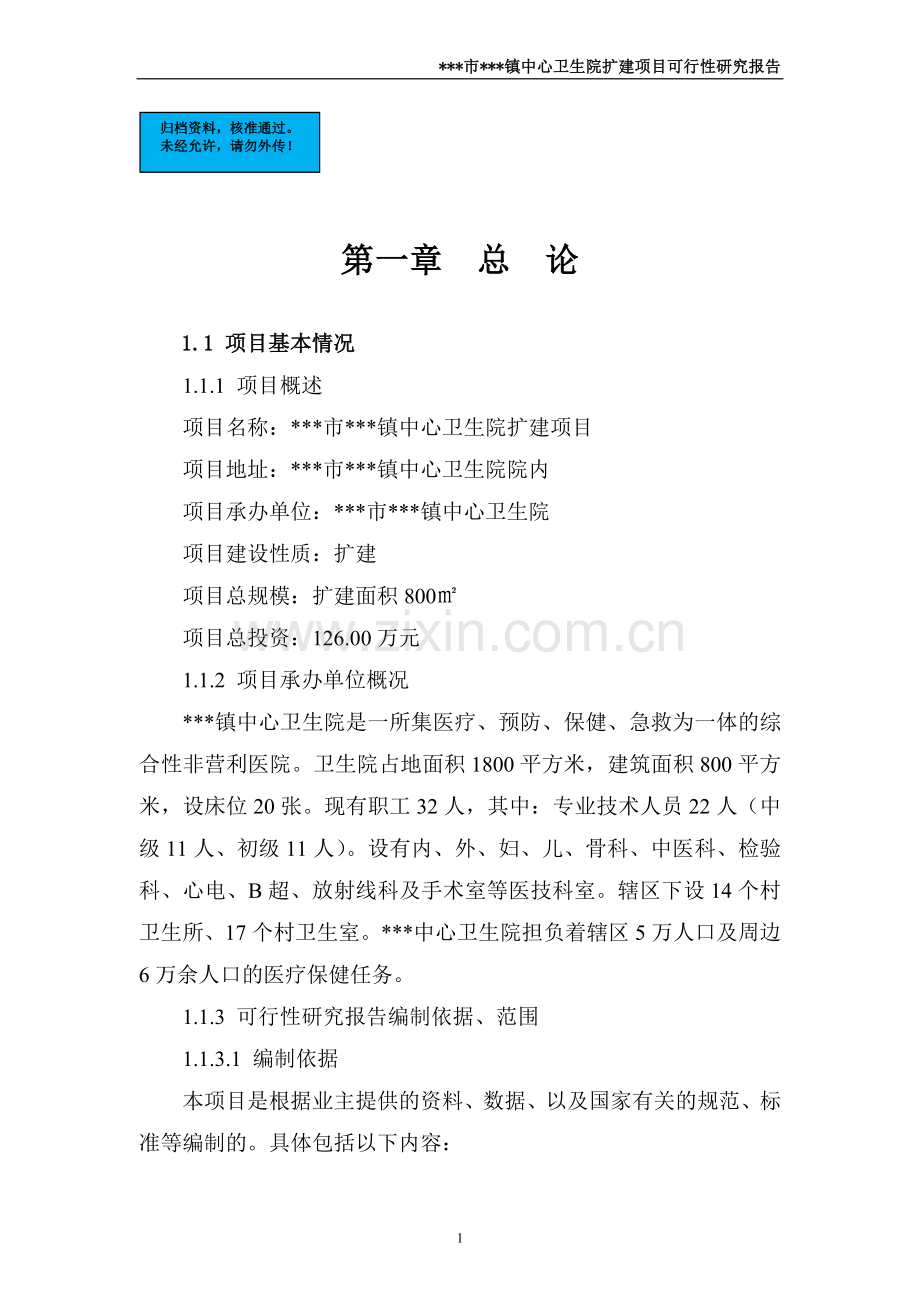

第一章 总 论
1.1 项目基本情况
1.1.1 项目概述
项目名称：***市***镇中心卫生院扩建项目
项目地址：***市***镇中心卫生院院内
项目承办单位：***市***镇中心卫生院
项目建设性质：扩建
项目总规模：扩建面积800㎡
项目总投资：126.00万元
1.1.2 项目承办单位概况
***镇中心卫生院是一所集医疗、预防、保健、急救为一体的综合性非营利医院。卫生院占地面积1800平方米，建筑面积800平方米，设床位20张。现有职工32人，其中：专业技术人员22人（中级11人、初级11人）。设有内、外、妇、儿、骨科、中医科、检验科、心电、B超、放射线科及手术室等医技科室。辖区下设14个村卫生所、17个村卫生室。***中心卫生院担负着辖区5万人口及周边6万余人口的医疗保健任务。
1.1.3 可行性研究报告编制依据、范围
1.1.3.1 编制依据
本项目是根据业主提供的资料、数据、以及国家有关的规范、标准等编制的。具体包括以下内容：
1、《***市城乡总体规划》；
2、《***市国民经济和社会发展第十二个五年规划纲要》；
3、《投资项目可行性研究指南》；
4、国家计委、建设部颁发《关于建设项目进行可行性研究的试
行办法》；
5、国家计委、建设部颁发《建设项目经济评价方法和参数》；
6、《国务院投资体制改革决定》；
7、***市现行工程建设材料价格;
8、《建设项目经济评价方法与参数》;
9、《医院建筑设计规范》;
10、《民用建筑设计通则》GB50352-2005;
11、国家相关规范、标准、法规等;
12、其他有关的文件资料等。
1.1.3.2 编制范围
本可行性研究报告编制的工程范围包括***镇中心卫生院住院用房建设、排污系统、环境绿化建设等。根据国家有关项目可研报告编制的内容和深度要求，在***镇中心卫生院提供的资料和数据基础上，分析研究项目提出的背景、现状、必要性、可行性、项目方案、场址条件和建设规模以及对周边环境的影响等，确定项目建设规模、建设内容、建设进度及项目建设投资估算和资金筹措，评价项目的环境效益和社会效益。同时，通过分析研究并结合本项目的具体特点，提出适应于本项目的建议和存在尚需解决的问题，为该项目的决策部门提供确切可靠的依据。
1.1.4 可行性研究报告编制原则
(1)可研报告的编制范围、编制深度等满足有关规定要求。
(2)根据《医院建筑设计规范》的规定确定项目建设标准和规模。
(3)严格执行国家计委关于政府投资项目建设标准和节约建设用地、节能、节材要求。
(4)结合当地实际情况，统筹考虑地方经济承受能力和实际需要，坚持实事求是、因地制宜、功能适用、简朴庄重，建设规模适当的原则。
(5)对住院用房的功能布局、交通、消防、给排水、供电、人防、智能化、环保及室外工程等方面进行了综合考虑。
(6)项目总体布局合理、功能齐全，符合今后的工作需要。另外，在建设过程中不会对周围环境和居民产生过大的影响。
1.1.5 项目提出背景
(1)***市***中心卫生院现状分析
***镇中心卫生院目前住院用房用房紧缺、病床少。客观上需要提高***镇卫生工作水平。
(2)项目建设有利于解决医院病房不足的问题，满足更多患者看病就医的需要
随着国家新农合作医疗制度和城镇居民医疗保险项目的实施，病人就诊数量剧增，而目前卫生院住院用房、病床，远远满足不了群众多层次、人性化的就医需求。
(3) 项目建设是完善卫生院功能的要求
卫生院至今为止，住院用房使用功能不齐备，不配套，不利于患者康复，无法满足诊疗需要，严重影响了卫生院的医技水平，进而影响着人民群众的身体健康。因此卫生院建设体系项目不仅是卫生院自身的迫切需要，也是民心祈盼的健康希望工程。
(4)项目建设为当地及周边人民群众就医提供基本保障
卫生院工作覆盖面广，近年来在用房和设备欠缺的艰苦条件下兢兢业业，创出了良好业绩，为病患群众提供强有力的医疗保障，为保障当地群众的健康及社会稳定做出了重要贡献。
(5)项目建设有利于响应国家农村医保制度
建立新型农村合作医疗制度是解决农民群众看病难、看病贵，缓解农民因病致贫、因病返贫的重要举措；通过新型农村合作医疗制度的建立，不断减轻农民的医药费用负担。实施新型农村合作医疗制度后，农民得实惠,“看病难、看病贵”问题有所缓解，基层医疗机构活力被激活，农民就诊人次明显增加。
2010年内全镇参加新型农村合作医疗的农民2.0万人，参合率达87.7％，农民群众看病就医的能力和保障程度有了很大的提升，门诊率也有了显著的提升，因此，项目的实施有助于***镇新型农村合作医疗制度的实施。
(6)项目建设有利于促进社会和经济发展
发展卫生事业是构建社会主义和谐社会的重要内容，而群众“看病难”、“看病贵”是当前人民群众反映强烈的突出问题之一。因此，***镇卫生院建设体系项目的实施，有利于解决群众就医问题，缓解城乡之间、地区之间、不同收入人群之间获得医疗卫生服务的差距，为构建社会主义和谐社会创造良好的社会环境,对民族地区的和谐稳定都有积极意义。
1.2 项目建设内容
1.2.1 拟建地点
项目拟建地点位于***市***镇中心医院院内
1.2.2 建设规模与目标
1.2.2.1 建设规模
扩建800㎡住院用房一座。
1.2.2.2 建设目标
项目建成后，新增病床床位15张加，项目完成后可达到35床，满足当地人民群众的诊疗需求。
1.2.3 主要建设条件
(1)政策与政府支持
(2)项目用地已经确定
***市***镇中心卫生医院院内
(3)建设资金筹措
项目所需资金通过中央预算内投资全额补助126万元。
(4)配套基础条件成熟
本工程项目建设片区内交通方便，水、电、通讯条件完备。
1.2.4 项目投入总资金及效益情况
(1)投资
项目总投入126万元，住院用房116万元、其他费用10万元。
(2)效益
项目建成后，新增病床15床，将大大改善本地区医疗服务水平和就医环境，可接待大量门诊，提高***市***镇的医疗卫生事业对疾病的治疗与预防能力，提高全镇人民健康水平，促进本地区经济发展。
1.2.5 主要技术经济指标
(1)主要技术指标
主要技术指标一览表
序号
项目名称
占地面积(㎡)
建筑面积(㎡)
一
占地面积
1800

二
总建筑面积
1600

1
原有建筑面积
800

2
新增建筑面积
800

(2)主要经济指标
每床位投资：8.4万元／床
单位面积投资：1575元／㎡。
1.3 项目建设周期
项目建设周期计划12个月，计划2011年5月完成可研编制、审批、项目前期准备工作、招投标、施工到2012年4月）全部竣工验收并投入使用。
1.4 项目建设期间卫生院保障措施
根据规划，新建项目建设对卫生院门诊、住院无干扰,建设期间卫生院正常上班不受影响。

第二章 项目所在地基本情况
2.1 地理位置
***镇隶属***市管辖。位于市境西南部，通肯河中游北岸，南与海伦市隔河相望，西与拜泉县毗邻，西北与克东县相连。镇政府驻地距市区70公里。***镇全境属半丘陵、半平原地带，总面积82.5平方公里，其中耕地面积10．7万亩，是***市的小麦、大豆主产区。
2.2 人口
全镇共辖***、石龙、石昌、石岩、通河、爱国、长新、长发、长胜、新胜、石远、石丰、团结、石胜等14个村，全镇总人口4.3万人。
2.3 ***镇医疗卫生基础设施状况
***镇卫生基础设施还很薄弱，难以满足人民对各种疾病的防治需求，不适应社会发展和人民群众生活的需要。
2.4 ***市卫生事业规划
根据《***市国民经济和社会发展第十二个五年规划纲要》，高度关注人民健康，加大政府投入力度，加快发展医疗卫生事业，认真解决群众看病难、看病贵问题。完善公共卫生和医疗服务体系，建立健全疾病预防控制体系、医疗救治体系及突发公共卫生事业应急机制，提高疾病预防控制、医疗救治和应急救治能力。加强疾病防治和预防保健，严格控制重大传染病的传播，有效预防和控制地方病，综合防治常见慢性病、职业病及高原病。加强医院基础设施建设，形成覆盖面广、功能完善、经济有效的医疗保健体系和较为完善的卫生服务体系。加强妇幼卫生保健和精神卫生工作，全面开展初级卫生保健工作。加大乡村医生培训力度，实行城乡医务人员交流制度。大力推进新型农村合作医疗，扩大农村合作医疗范围。建立和完善医疗救助制度，为特困人群解决就医问题。

第三章 需求分析
3.1 需求分析
3.1.1***镇中心卫生院服务范围与服务人口
(1)辖区人口：50000余人；
(2)周边人口：60000余人。
3.1.2 ***镇中心卫生院业务量预测
(1)充足的医疗需求绝对额
***镇中心卫生院在医院规模、基础设施、人员结构、诊疗技术水平等医疗资源方面都占有优势，是***镇乃至邻县周边地区的主要医疗机构，承担着服务范围内大约25％-30%的危急重症病人和疑难患者的救治任务。
(2)新型农村合作医疗制度
2010年***镇参加新型农村合作医疗的农民20000人，参合率达87.7％。

第四章 项目建设的必要性
4.1 项目建设的目的及预期目标
通过本项目的建设改善***镇卫生院的条件，完善卫生院的基础建设条件，扩展病患治疗能力，保障人民生命健康的需要。
本项目建成后，将大大改善***卫生院的基础设施条件，使其逐步正规化、科技化、现代化，以良好的生活居住、医疗保障、宣传教育、心理矫治条件，为病患者营造安定、祥和、和谐、温馨、亲近的医疗环境，体现一切为了人民利益，一切为了和谐的卫生院的新形象。
4.2 项目建设的必要性
（1）本项目是落实党和国家有关政策的需要
“卫生事业是造福于人民的事业”，更好地利用***中心卫生院，对广大的患病人员进行有效的治疗，保障人民的生命健康安全，从根本上保障当地人民群众的健康，做到有病能得到及时的治疗，真正把党和国家的关怀传到民族地区千家万户。因此必须尽快落实***卫生院的建设，改善卫生院的基础设施条件，为保障***及邻近乡镇人民群众的健康安全，提供有力的保障。
（2）实施本项目，是***市经济及社会发展的需要
伴随工业化、城市化和现代化进程的加快，人口老龄化问题日益突出，随之而来的慢性疾病、功能障碍性疾病等日益增多。同时外来人口急剧增多，因此，各级医疗卫生机构承担的患病诊治任务日益艰巨而繁重。
本项目建成后，可以进一步拓展医疗卫生的业务范围，规范病患救治工作，保障社会经济秩序的健康发展。实施本项目，是***市经济及社会发展的需要。
（3）实施本项目是促进***市卫生事业可持续发展的需要
随着社会经济的发展，物质生活水平和文化生活水平的提高，人们越来越讲究生活质量，健康意识不断提高，对疾病防治要求也越来越高，这就要求卫生院不断拓展卫生预防服务范围，利用专门、规范的服务窗口，进行疾病防治。从而提高对疾病的防治能力，提高对疾病的诊疗技术服务水平。
因此，必须通过本项目的实施，改善卫生院基础设施，增加业务科室人员，扩大业务用房，促进疾病防治专业性及规范性，以适应和推动***市人民健康事业的发展。

第五章 场址选择
5.1 场址所在区域现状
5.1.1 地理位置
***市***镇中心卫生院院内
5.1.2 场址土地权属类别
土地使用权属***镇中心卫生院，性质为国有土地。
5.2 场址条件
5.2.1 地形、地貌
***市地处小兴安岭山脉西南麓向松嫩平原过度的中间地带，由第四纪冲积、洪积物组成的堆积地形。受新构造运动影响，形成了波状起伏、岗地和坳谷分明的地貌。整个地势呈东高西低、北高南低的特点。海拔高程在300～500m之间。小兴安岭山脉纵横市境东西，为小兴安岭向松嫩平原的过渡地带。
5.2.2 气象、水文
***市地处寒温带大陆性季风气候区内，气候特点为：冬季受极地大陆气团影响，常为势力较强的蒙古高压所控制，严寒而干燥；夏季由于太阳照射角度的增大，升温较快，降雨集中，光照时间长，雨热同季，加上受东南季风影响，气候温和、湿润；春季多风，降水较少；秋季降温急剧。
年平均气温

1℃
极端最高气温

37.6℃
极端最低气温

-42.2℃
年平均风速

2.7m/s
年平均相对湿度

60%
年平均降水量

528.6mm
年平均光照

2624.2h
年平均无霜期

115d
最大冻土深度

2.5m
最小冻土深度

1.81m
主导风向

西北风
5.2.3 工程地质、地震
根据《建筑抗震设计规范》（GB50011-2008）的规定，***市属6度地震烈度区。
5.2.4 周边建筑物与环境条件
拟建项目选址在***镇中心卫生院院内。场址四周均有建筑物、环境条件能满足项目建设。
5.2.5 交通条件
项目建设选址点位于城市道路边，入口与大道相连，交通十分便捷。
5.2.6 公共设施条件
本项目规划用地红线区域内地势较好，无不良地质情况，无市政设施的地下管线穿越，适于建设。
本项目规划建设用地区域内，相关给排水、电力电信等市政基础设施的配套建设均以完成，适合该项目的建设。本项目所在区域为城市重点建设区，给排水、电力、电信等配套设施完备，具备建设条件。
5.2.7 施工条件
本项目所需各建筑材料可利用周围方便的交通，采用汽车运输至施工地点。市域内有多个资质合格的施工队伍，施工用水、电等可以就地解决，施工劳动力来源可由承包商自带或当地的农村剩余劳动力解决。
5.3 场址方案
详见附图“项目区域位置图”

第六章 建筑方案选择
6.1 项目建设内容和规模
建筑总面积800㎡，主体工程为：住院用房一栋一层。设病房、产房和手术室等。
6.2 项目总体规划方案
***镇中心卫生院建设体系建设方案是经过了多方案比选论证后，再在各级领导的指导下与院方进行了多次沟通，最终确定了较为合理可行的规划及单体方案。
6.2.1 项目建设指导思想
卫生院建设体系的可行性研究过程将遵循如下指导思想：
稳定发展、稳步推进、强化过程控制和风险评估；
经济效益、社会效益、环境效益同步兼顾；
紧扣规划设计思想，体现城镇周边应有的建筑形态与城镇形象相协调。
6.2.2 总体规划及总平面布置
医学模式从生物医学转向生物、心理、社会医学，大大扩展了医学空间的深度和广度。技术革命使医疗性建筑的功能结构，空间形态产生了发展变化。因此卫生院的建设规划必须有适度的前瞻性和合理性，才能充分地结合未来医疗的状况。注重科学的交通组织、合理分区和良好的室内外环境空间的创造。合理的交通组织和良好的就医、施医环境是现代医院人性化的突出特点，也是现代医疗的发展方向。
6.2.3 总体布局和功能分区
本项目为新建项目，根据规划用地分析，如何综合处理好规划用地和合理功能分区及良好医院环境的矛盾是规划的关键。扩建房屋及配套附属设施建设充分结合现状地形合理布局，在满足国家相关规范的前提下，对用地充分利用合理布局，整合医院用地功能分区合理，交通流线组织清晰，布局满足靠近使用核心和就近原则，方便患者使用。总体布局上医疗区建筑均沿用地周边布置，内部形成良好的空间环境。
同时，规划建设后的卫生院布局结合城市路网形成环通的消防通道，保证建筑两个长边均有消防通道。整体布局结合景观绿化形成宜人的就医环境。
总体布局既强调了建筑的主次关系，又综合考虑到各功能关系的合理安排，在遵循原规划的基础上，做到功能关系明确、主次清晰、环境优雅、交通合理。
6.2.4 交通组织
交通流线的合理组织是规划中的重要元素。而卫生院建设项目的交通组织，除符合一般的交通组织原则外，还应符合医院的外部人员行为模式和洁污流线，并充分考虑到空间模式的可变性和为未来发展留有余地。
6.3 建筑方案
6.3.1 设计依据及设计要求
《民用建筑设计通则》(GB 50352-2005)
《综合医院建筑设计规范》(JGJ49—88)
《民用建筑设计防火规范》(GB50016-2006)
《城市道路和建筑物无障碍设计规范》(JGJ50-2001)
《建筑采光设计标准》(GB／T50033—2001)
《屋面工程技术规范》(GB50345—2004)
《建筑玻璃运用技术规程》JGJl 13—2003(J225—2003)
《民用建筑隔声设计规范》(GBJll8—88)
《公共建筑节能设计标准》(GBSO 189-2005)
《工程建设标准强制性条文房屋建筑部分》2002年版
《全国民用建筑工程设计技术措施一规划·建筑》2003年版
6.3.2 平面设计
扩建住院用房采用一字形的布置方式，建筑沿规划红线方向布置。顺应地形并且体形舒展。
住院部分功能分区主要把住院科室按层划分，采用竖向连接，功能分区明确，使尽量多的病房能够有充足的阳光。
6.3.3 立面设计
扩建门住院用房建成之后是整个医院的核心。立面设计原则为形式与功能有机结合，反映出医院建筑鲜明的个性和内涵，并与周围环境相协调，建筑立面简洁美观，色彩明快。在强调整体的同时注意细部设计。
6.3.4 剖面设计
卫生院建设项目建筑为,一层高为3.9米。
6.3.5 主要经济技术指标

主要经济技术指标
指标类别
指标名称
单位
数量

设计规模

总床位数
张
35

1、新增床位

张
15
2、原有床位
张
20
总建筑面积
平方米
1600

1、新增建筑面积
平方米
800
2、原有建筑面积
平方米
800
总占地面积
平方米
1800
容积率

0.89
建筑密度
%
62.5
6.3.6 防火分区及安全疏散设计
卫生院建设项目建筑最高为一层，建筑高度为3.9m，建筑分类为一类。建筑耐火等级为一级。总建筑面积为800㎡。建筑两个长边消防车均可到达。
以上均满足《民用建筑设计防火规范》GB50016—2006相关要求。
6.3.7 无障碍设计
医院为特殊公共场所，为方便残疾人无障碍通行，按《方便残疾人使用的城市道路和建筑物设计规范》进行无障碍设计，水平通道在人行道设盲道，在场地高差转换处设残疾人坡道与垂直向的电梯共同组成无障碍交通系统。在入口坡道、卫生间等公共部分严格按规范设计无障碍设施。
6.3.8 建筑节能设计
卫生院建设项目设计符合《公共建筑节能设计标准》要求，设计满足日照采光保暖规范要求。外装饰以浅色调为主，尽量避免大面积玻璃使用。通过走廊端部几中间的采光设计，有效控制了内廊长度，提高了公共空间的通风质量和采光效果。
6.4 结构工程设计
6.4.1 设计原则
卫生院建设项目位于我国地震烈度区划图中的6度抗震设防区。结构设计遵循技术先进、经济合理、安全适用、确保质量的原则，力争创作出结构新、建造速度快、经济性好的结构体系。
6.4.2 设计依据
(1)设计规范及规程
《建筑结构可靠度设计统一标准》GB50068—200l
《建筑工程抗震设防分类标准》 GB50223—2008
《建筑抗震设计规范》 GB50011—200l 2008版
《混凝土结构设计规范》 GB50010—2002
《建筑结构荷载规范》0850009—2001 2006版
《建筑地基基础设计规范》GB50007—2002
(2)设计使用年限
本工程结构的设计合理使用年限为50年。
(3)地震相关参数
抗震设防烈度为6度，抗震设防类别为乙类。
(4)风荷载
基本风压Wo=O.65KN/㎡。
6.4.3 结构设计
(1)上部结构选型
卫生院建设项目建筑面积800㎡，最高为一层，高为3.9米；结合本建筑所在地形的特点以及为了更好地满足建筑使用功能，外观效果的要求，采用砖混结构。
6.4.4 结构抗震设防情况
本工程属抗震设防乙类建筑的单体，地震作用应符合本地区设防烈度的要求，抗震措施应符合本地区抗震设防烈度的要求。
对于非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与主体结构的连接，均进行抗震设计。
6.4.5 结构材料
a、混凝土：C40(若有需要根据当地实际情况可调整)。
b、钢筋：框架柱、框架梁主筋采用HRB400级，其余采用HRB335或HPB235级。
c、填充墙：根据当地实际情况尽可能采用轻质填充墙体。
6.5 给排水工程设计
6.5.1 设计范围
卫生院建设工程室内外给水、热水、排水及消防系统设计。
6.5.2 设计依据
1．规划方案及各项技术指标，建筑单体平面图。
2．国家颁布的现行相关设计规范：
(1)《建筑给水排水设计规范》GB50015—2003
(2)《室外给水设计规范》GB50013—2006
(3)《室外排水设计规范》GBS0014—2006
(4)《建筑给水排水及采暖工程施工及验收规范》GB50242—2002
(5)《建筑设计防火规范》GB50016—2006
(6)《自动喷水灭火系统设计规范》GB50084-2001(2005年版)
(7)《民用建筑太阳能热水系统应用技术规范》GB50364—2005
(8)《气体灭火系统设计规范》GB50370-2005
(9)《建筑灭火器配置设计规范》GB50140—2005
其它现行有效给排水及消防规范。
6.5.3 给水系统
(1)水源
水源采用城市自来水，供水水质满足生活饮用水水质标准。
(2)供水方式
供水方式：本工程生活用水由蓄水池供给。
6.5.4 热水供应
(1)供应范围：住院病房卫生热水。
(2)供热方式
由于***市地处高原，冬季气候寒冷，住院用房热水供应拟采用太阳能与空气源热泵、电辅助加热系统联合供热的方式。平时靠太阳能及热泵供热，气候条件恶劣时使用电辅助加热系统。屋顶设置V=20m3不锈钢保温水箱一座，热水管网形式为上行下给，机械强制循环。
6.5.5 消防系统
根据《建筑设计防火规范》GB50016—2006、《自动喷水灭火系统设计规范》(GB50084-2001，2005年版)、《建筑灭火器配置设计规范》(GB50140-2005)及《气体灭火系统设计规范》GB50370-2005该新建卫生院须设置室内、室外消火栓系统及自动喷淋系统，CT室内采用气体消防灭火系统，建筑内各层均按规范要求配置灭火器。
(1)消防用水量

消防用水量表
用水类别
用水量标准
[L／S]
火灾延续时间
[h]
蓄水量
[m3]
室外消火栓
25
2
180[市政管网直接供水]
室内消火栓
15
2
108
自动喷淋(中危I级)
25
1
90
总计

378
(2)室外消防设计
室外消防采用低压给水系统，即满足最不利点处室外消火栓供水压力不低于0.10MPa的要求。由市政管网直接供给，在市政给水管网上引入两根DNl50给水管，并于建筑物周围连成环状，按间距不大于120m均匀布置DNl00室外消火栓，以满足室外消防要求。
(3)室内消防设计
采用临时高压系统，医院内设置室外消防水池及消防泵房，住院部及门诊、办公综合楼屋顶设18m3。消防水箱及屋顶消防增压稳压设施。平时及火灾前期10分钟由屋顶消防水箱及消防增压稳压设施供水并维持管网压力。火灾时，消防泵房内消火栓泵启动供水，消火栓泵出口压力设计保证室内最不利点消火栓出口处水枪充实水柱不低于7m的要求。
(4)自动喷淋系统
①设置范围
除建筑面积小于5㎡的卫生间及不宜用水扑救的部位(主要为手术室及洁净区域)外，其余部分均设置自动喷水灭火系统。
②主要设计参数

自动喷淋主要设计参数
火灾危险等级

喷水强度 L／min．㎡
作用面积
㎡
喷头工作压力
MPa
中危险级I级
6
160
0.10
(5)气体消防灭火系统
一层CT室内采用预制式七氟丙烷气体灭火系统，灭火设计用量为50Kg。
(6)灭火器配置
各层均按《建筑灭火器配置设计规范》(GB50140—2005)配置磷酸铵盐干粉灭火器，危险等级为严重危险级。
6.5.6 排水系统
(1)污水排水量
最高日生活污水排放量按给水量的85％计。
(2)排水体制
采用雨污分流制。生活污水经化粪池初级处理后，排至医院原有污水处理站，处理达标后再排至市政污水管网：化粪池污水停留时间36h。医用污水经特殊处理达标后排入化粪池处理。
污水消毒采用次氯酸钠，接触时间不低于1h。
本建筑选用G11—50SQ钢筋混凝土化粪池一座。
(3)雨水系统
建筑物及周边雨水经雨水管或雨水沟汇集后排入市政雨水管网。
①雨水设计流量
Q=qΨF(L／S)
q一设计暴雨强度(L／s．ha)
Ψ一径流系数
F一汇流面积(ha)
②暴雨强度公式
采用***市当地暴雨强度公式
q= 167A1(1+ClgP) (L／S·ha)
(t+b)n
P—设计重现期(年)
A1，C，6，n—参数，根据当地暴雨强度资料确定
t—降雨历时(min)
6.5.7 管材选用
***市冬季气候寒冷，管材选用应遵循安全可靠，经久耐用的原则，所有给排水管道安装于室内，屋顶明装管道应做保温防冻措施。
生活给水管：室内给水管采用薄壁不锈钢管，双卡压式连接。
室外埋地部分采用给水用PE塑料管，电热熔连接。
热水系统采用薄壁不锈钢管，双卡压式连接。
消火栓，自动喷淋系统均采用内外壁热镀锌钢管，丝扣或卡箍联接。
生活污水及雨水管：室内部分采用UPVC塑料排水管，胶粘剂粘接接口。室外埋地部分采用排水用高密度聚乙烯工字双壁缠绕管[HDPE]，热熔连接。
6.6 电气工程设计
6.6.1 设计依据
1)工程概况：本工程住院用房，总建筑面积800㎡，住院床位15床，属低层民用建筑。
(2)相关专业提供的工程设计资料及甲方提供的设计要求。
(3)相关国家标准及规范。
6.6.2 设计范围
变、配电系统设计；动力系统设计；照明设计；防雷与接地系统设计；智能系统设计。
6.6.3 变、配电系统
(1)负荷等级
一级负荷：手术室设备及照明、监护病房、治疗室、住院部消防用电设备、变电所照明、应急照明、走道照明、百级洁净度手术室空调用电。其余手术室空调用电、客梯用电为二级负荷。其余用电为三级负荷。
(2)负荷计算
负荷计算采用需要系数法。
设备容量：600KW，(其中消防用电设备容量：160KW)
需要系数：O.8，
同时系数：0.9，
计算有功功率：396KW，
计算无功功率：184.2KVA，(无功补偿后)
计算视在功率：469.8KVA，(无功补偿后)
功率因数：0.92。 (无功补偿后)
选用一台600KVA干式变压器，变压器负载率78％。
(3)电源及电压：电源为一路独立的10KV高压进线，一备用发电机。柴油发电机安装容量为150KVA, 发电机房设置8h柴油用量。应急疏散照明白带蓄电池作为备用电源，应急供电时间不小于30分钟。
(4)变电所的10kV高压配电系统采用单母线形式。
在10kV变电所适当预留lOkV回路，供今后发展使用。
(5)如城市电网不能提供两回独立10KV电源，则设置柴油发电机组作为一、二级负荷的备用电源。应急疏散照明白带蓄电池作为备用电源，应急供电时间不小于30分钟。
(6)变电所及柴油发电机房附设在室外，选用IP20防护等级节能型干式电力变压器，高压配电装置采用高压环网柜，低压配电装置采用插拔功能单元固定和抽出式开关柜。
(7)无功补偿
无功补偿装置集中布置在变压器低压侧，无功补偿采用成套装置，电容器采用自动投切方式，并装设抑制谐波或涌流装置。
(8)电能计量
低压按科室设分计量。
6.6.4 配电系统
配电电压380／220V，采用放射与树干相结合的配电方式，一、二级负荷双电源供电，并在末级配电处设自动切换装置。
手术室、特别监护室配EPS电源
消防负荷干线用NH-YJV一1KV电力电缆，其余负荷干线用ZR—YJV一1KV电力电缆；干线用防火电缆桥架水平沿梁底敷设，垂直沿竖井内墙敷设；分支线路用ZR-BV一500V铜导线穿钢管暗敷。
照明跷板开关、插座采用中档86系列产品并用暗装方式，病房床电源插座、床头灯及开关沿病房内医用设备治疗带设置，配电箱、控制箱采用金属箱体，设备房和配电间内采用壁挂或落地安装方式，其他场所采用沿墙暗装方式。
消火栓泵、喷淋泵采用软启动，其余水泵、风机容量较小，采用全压启动；生活水泵采用变频控制，排水泵采用水位自动控制。
消防水泵和风机可由消防控制室手动控制。
6.6.5 照明系统
(1)本工程的照明种类有正常照明、应急照明
(2)照度标准
病房100 Lx、重症监护病房、治疗室300 Lx、设备房100Lx，护士站300 Lx、门厅200Lx，药房500 Lx、手术室750 Lx、走廊50 Lx。
手术室另设专用手术无影灯，其灯具由医疗工艺配置。在有关场所设紫外线杀菌灯。
在建筑内的疏散走道、公共出口、防烟楼梯间及前室、消防电梯前室设疏散标志照明，照度不小于0.5Lx；在设疏散标志照明的场所设疏散照明灯，照度不小于5Lx。
(3)照明灯具采用T5节能荧光灯为主，辅以局部照明节能灯具，应急照明采用专用灯具，并带蓄电池备用电源。
6.6.6 防雷与接地系统
(1)防雷类别：三类。
(2)防直击雷措施：在建筑屋面设网格不大于20mx20m避雷网(带)作接闪器，利用结构柱内的钢作引下线，利用基础内的钢筋作接地极。
(3)防感应雷措施：电源进线处装设防雷电感应及雷电波侵入的第一级浪涌保护装置，各楼层配电箱设第二级浪涌保护装置，在弱电设备的配电箱内设第三级浪涌保护装置。
(4)楼内设总等电位联结；手术室、弱电机房、电梯机房、带淋浴的卫生间设局部等电位联结。
（5)室内低压配电系统接地采用TN—S系统。各种接地系统共用接地极，总接地电阻不大于1欧。
6.6.7 智能系统设计
(1)弱电机房设置
卫生院建设工程设弱电中心机房，内设网络通信系统主机，有线电视前端设备。另设消防控制中心，内设火灾自动报警系统主机和漏电火灾系统主机。
(2)电话通讯系统
弱电机房内设数字程控总交换机，信号用光纤从电信接入，各建筑间采用光纤连接，室内布线采用铜缆，在综合布线系统中实现。根据使用要求在需要设电话的房间设置电话终端插座。
(3)有线电视系统
弱电机房内设有线电电视前端设备，各建筑内设本建筑电视分配器箱，根据使用要求需要设电视的房间设置电视终端插座。
(4)综合布线系统
弱电机房内设医院核心交换机，信号用光纤从电信运营商接入，各建筑问采用光纤构成环网，按照千兆骨干，百兆到桌面配置。网络划分为外网和内部局域网，两套网络之间物理隔离。各建筑内设本建筑交换机，主干线路采用光纤布线，分支线路采用六类双绞线布线。
根据使用要求需设宽带网络的房间设置信息终端插座。
(5)残疾人紧急呼叫报警系统
残疾人卫生间设置紧急呼叫按钮，呼叫报警主机设置在各层值班室内。
6.6.8 消防
(1)消防负荷等级及消防电源
消防负荷为一级负荷。消防设备电源由10KV变电所两台变压器的不同母线段分别专线供电，并于最末一级配电箱处自动切换。供电可靠性可以满足二级负荷供电要求。
(2)配电设备
10kV变压器均采用干式变压器、真空断路器等无油电气设备，减少火灾危险。
(3)应急疏散照明
变电所、消防控制中心、配电间及走道、楼梯间和其他人员密集的公共场所均设有应急照明。应急灯、疏散指示灯、安全出口标志灯均自带镍镉电池，应急供电时间不小于30分钟。应急疏散照明线路采用阻燃铜芯电线穿钢管在不燃烧体结构内暗敷或沿防火桥架明敷。
(4)火灾自动报警系统
按一级保护对象设防，采用集中报警系统，按规范要求设火灾楼层显示器、火灾探测器、手动报警按钮、声光警报装置、消防电话等并对消防设备及非消防电源的切断等进行联动控制。
(5)漏电火灾报警系统
为防止由于电气线路漏电引起的电气火灾事故，建筑内设漏电火灾报警系统。在一、二级负荷供电的配电箱及消防设备配电箱内装设漏电火灾报警制模块，当检测到超过规定值的漏电电流时即向系统主机发出报警信号，并可以根据需要切断漏电回路电源，消防设备配电箱内的漏电火灾报警控制模块只报警，不切断电源。
6.7 暖通工程设计
6.7.1 设计依据
(1)规范
《采暖通风与空气调节设计规范》GBS0019～2003；
《医院洁净手术部建筑技术规范》GB50333～2002；
《综合医院建筑设计规范》JGJ49—88；
《民用建筑热工设计规范》GB50176—93；
《建筑设计防火规范》GB50016—2006；
《全国民用建筑工程设计技术措施》(暖通空调·动力)2003年版。
(2)其他专业提供的条件图及资料。
6.7.2 设计范围
卫生院住用房的中央空调设计、净化空调设计以及防排烟设计，医用气体系统。
6.7.3 设计计算参数
(1)室外空气计算参数

年平均气温

1℃
极端最高气温

37.6℃
极端最低气温

-42.2℃
年平均风速

2.7m/s
年平均相对湿度

60%
年平均降水量

528.6mm
年平均光照

2624.2h

(2)室内空气设计参数

室内空气设计参数
房间名称
室内设计参数
新风量
(㎡／h·入)

夏季
冬季
温度(℃)
相对湿度(％)
温度(℃)
相对湿度(％)
产房
22～26
≤65
20～24

35
Ⅱ级手术室
22～25
40～60
22～25
40～60
≥60
Ⅲ级手术室
22～25
40～60
22～25
35～60
≥60
洁净走廊
21～25
40～60
2l～25
30～60

污物走廊
24～2
