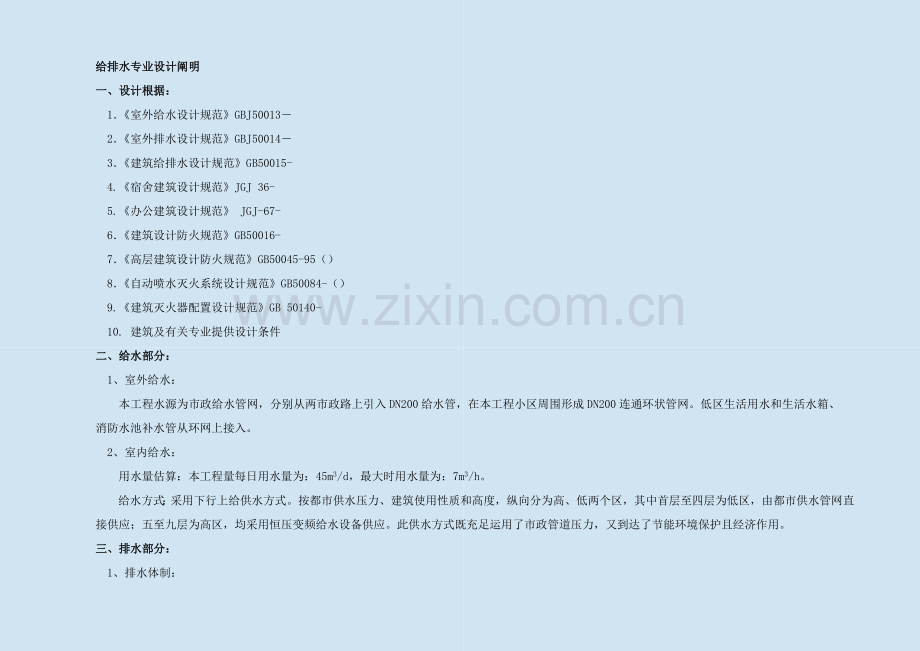

给排水专业设计阐明
一、设计根据：
1．《室外给水设计规范》GBJ50013－
2．《室外排水设计规范》GBJ50014－
3．《建筑给排水设计规范》GB50015-
4.《宿舍建筑设计规范》JGJ 36-
5.《办公建筑设计规范》 JGJ-67-
6．《建筑设计防火规范》GB50016-
7．《高层建筑设计防火规范》GB50045-95（）
8．《自动喷水灭火系统设计规范》GB50084-（）
9.《建筑灭火器配置设计规范》GB 50140-
10. 建筑及有关专业提供设计条件
二、给水部分：
1、室外给水：
本工程水源为市政给水管网，分别从两市政路上引入DN200给水管，在本工程小区周围形成DN200连通环状管网。低区生活用水和生活水箱、消防水池补水管从环网上接入。
2、室内给水：
用水量估算：本工程量每日用水量为：45m3/d，最大时用水量为：7m3/h。
给水方式：采用下行上给供水方式。按都市供水压力、建筑使用性质和高度，纵向分为高、低两个区，其中首层至四层为低区，由都市供水管网直接供应；五至九层为高区，均采用恒压变频给水设备供应。此供水方式既充足运用了市政管道压力，又到达了节能环境保护且经济作用。
三、排水部分：
1、排水体制：

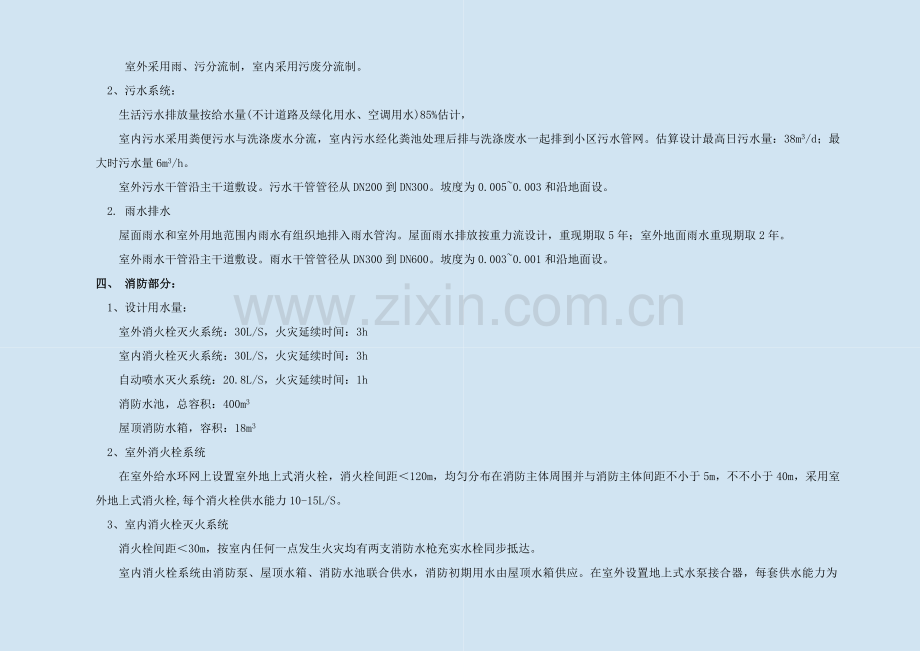

室外采用雨、污分流制，室内采用污废分流制。
2、污水系统：
生活污水排放量按给水量(不计道路及绿化用水、空调用水)85%估计，
室内污水采用粪便污水与洗涤废水分流，室内污水经化粪池处理后排与洗涤废水一起排到小区污水管网。估算设计最高日污水量：38m3/d；最大时污水量6m3/h。
室外污水干管沿主干道敷设。污水干管管径从DN200到DN300。坡度为0.005~0.003和沿地面设。
2. 雨水排水
屋面雨水和室外用地范围内雨水有组织地排入雨水管沟。屋面雨水排放按重力流设计，重现期取5年；室外地面雨水重现期取2年。
室外雨水干管沿主干道敷设。雨水干管管径从DN300到DN600。坡度为0.003~0.001和沿地面设。
四、 消防部分：
1、设计用水量：
室外消火栓灭火系统：30L/S，火灾延续时间：3h
室内消火栓灭火系统：30L/S，火灾延续时间：3h
自动喷水灭火系统：20.8L/S，火灾延续时间：1h
消防水池，总容积：400m3
屋顶消防水箱，容积：18m3
2、室外消火栓系统
在室外给水环网上设置室外地上式消火栓，消火栓间距＜120m，均匀分布在消防主体周围并与消防主体间距不小于5m，不不小于40m，采用室外地上式消火栓,每个消火栓供水能力10-15L/S。
3、室内消火栓灭火系统
消火栓间距＜30m，按室内任何一点发生火灾均有两支消防水枪充实水栓同步抵达。
室内消火栓系统由消防泵、屋顶水箱、消防水池联合供水，消防初期用水由屋顶水箱供应。在室外设置地上式水泵接合器，每套供水能力为10-15L/S。
4、自动喷水灭火系统
火灾危险等级：按中危险I级
喷水强度：6L/min.m2
作用面积：160㎡
喷头设置场所：综合楼。
5、建筑灭火器配置
按《建筑灭火器配置设计规范》GBJ140－90设计，采用手提式磷酸铵盐干粉灭火器。
五 管材及连接：
1．生活给水管：支管采用PP-R管，热熔连接；立管及室外给水管采用钢塑复合管，法兰或螺纹连接。
2．消火栓消防及喷淋消防管采用热浸镀锌钢管,埋地采用两布三油防腐。
3．室内污、废、雨水管采用UPVC管，粘接。
4．室外污废雨水管采用双壁波纹管，承插橡胶圈接口。
六 环境保护节能及新技术方案
1.室内污水经化粪池处理后排入市政污水管井。污水管采用塑料管材，污水井采用新型混凝土模快式检查井。
2.生活给水系统中低区充足运用市政自来水压力，高区采用高效、节能变频水泵进行供水；卫生器具及配件均采用节水型产品；并采用减压措施使入户供水压力控制在0.20MPa~0.30Mpa范围内；生活水箱采用符合规定不锈钢成品水箱；以此到达节能、节水、卫生、环境保护目。

暖通专业设计阐明
一、设计根据
1．《建筑设计防火规范》GB50016-
2．《高层建筑设计防火规范》GB50045-95（）
3.《采暖通风与空气调整设计规范》GB50019-
4.《办公建筑设计规范》 JGJ-67-
二、设计内容
1.综合楼走道机械排烟系统。
三、自然排烟
1．综合楼防烟楼梯及其前室。
2．宿舍楼封闭楼梯。
3. 地上多种用途房间。
四、防排烟系统
综合楼走道采用机械排烟系统，消防排烟风机风量按满足最大防烟分区面积×120m3/h.m2计。风机设就地控制和消防中心控制两种形式。火灾时，烟气通过风管集中后，由排风竖井排至天面室外，补风由外窗负压补给。排风口设于排烟风口距最远点不不小于30米。排烟风机应保证在280度时能持续工作30分钟，风机入口处设置烟气温度到达280度时能自行关闭排烟防火阀，并与风机连锁。排烟风管采用镀锌铁皮风管，厚度不不不小于1.5MM。
防烟、排烟、采暖、通风和空气调整系统中管道，在穿越隔墙、楼板及防火分区处缝隙应采用防火封堵材料封堵。
管道穿越防火分区处通风、空气调整系统风管道应设防火阀；垂直风管与每层水平风管交接处水平管段上通风、空气调整系统风管道应设防火阀。

电气专业设计阐明
一、设计根据
《民用建筑电气设计规范》JGJ16-
《供配电系统设计规范》GB 50052-95
《建筑物防雷设计规范》GB 50057-94（）
《电力工程电缆设计规范》GB 50217-
《建筑照明设计原则》GB 50034-
《建筑设计防火规范》GB50016-
《高层建筑设计防火规范》GB50045-95（）
《宿舍建筑设计规范》JGJ 36-
《办公建筑设计规范》 JGJ-67-
《火灾自动报警系统设计规范》GB 50116-98
《楼寓对讲电控防盗门通用技术条件》GA/T 72-1994
《都市住宅区和办公楼电话通信设施设计原则》YD/T-93
二、设计范围：
本工程供变配电，一般照明，防雷及接地。电话通信，有线电视，安全防盗对讲监控，信息网络系统（弱电系统仅供有关专业部门参照）。
消防设备用电、应急疏散指示照明、火灾自动报警及联动控制系统。
三、高下压配电系统：
1.由市政提供独立一路10KV高压电源。除综合楼内消防用电负荷为一级负荷外，其他负荷均为三级。一级负荷备用电源，采用应急发电机组供电。应急发电机详细配置于详规设计时再考虑。
2.负荷指标
综合楼内用电负荷，按90W/m2计算；宿舍楼内用电负荷，按60W/m2计算。
全区同期率取0.7,计算功率为1188KW。无功容量采用自动无功赔偿装置,将功率因数赔偿到0.9。
3. 线路敷设
10KV线路采用铠装电缆直接埋地敷设。
4. 电力系统重要开关设备，采用有通信接口开关，以便于纳入全区智能化管理。
四、照明：
1、照明种类；一般照明、应急疏散指示照明。
2、照度原则：综合楼照明照度规定：办公室300Lx，会议室300Lx，培训室300Lx，车间300Lx，楼梯间30Lx；宿舍楼照明照度规定：客厅100Lx，卧室75Lx，卫生间100Lx，厨房100Lx，餐厅150Lx，楼梯间30Lx，阳台30Lx；变电所及发电机房200Lx、水泵房100Lx，公共通道50Lx。
3、照明设计贯彻“绿色照明”方针，光源采用节能型光效好、显色指数高高效气体放电灯、节能灯、射灯、防水防潮灯、庭院灯等设备。
4、小区室外道路、环境照明规定节能、控制以便可靠。
五、火灾自动报警及联动控制系统
1、消防用电设备两个电源或两个回路在最末一级配电箱处自动切换，消防设备用电配电线路单独设置。
2、消防用电配电线路,应穿金属管保护并敷设在不燃烧体构造内，当采用耐火电缆时，应敷设在耐火极限不不不小于一小时防火线槽内。
3、火灾应急照明和疏散指示标志采用蓄电池作备用电源时，其持续供电时间不少于30分钟。
4、设置消防控制室。
六、建筑物防雷
1、顶层屋面设避雷带做接闪器，引下线运用构造柱内两根主筋。屋面上所有金属构件均需与避雷带电气联接。
3、进线电源处做总等电位连接，并且做反复接地，接地电阻不不小于等于4欧姆，带洗浴卫生间设置局部等电位连接。
七、电话系统：
由市电话网采用电话电缆接入，变配电所、消防泵房等处设直通电话。综合楼每间办公室内设一种直线电话终端插座；宿舍楼每套宿舍内设二个直线电话终端插座（供专业部门参照）。
八、有线电视系统：
1、电视信号来自市有线电视网。
2、在每个单体建筑底层设一套电视信号放大分派箱。
3、每套宿舍内设二-四套电视终端插座
九、可视对讲系统：
每套宿舍单元内设置一种安全防盗电控可视对讲门系统。
十、综合布线系统：
综合楼、宿舍楼采用综合布线系统，实现对通信信息网络系统建立。
综合楼每间办公室内设一种网络信息终端插座；宿舍楼每套宿舍内设一-二套网络信息终端插座
