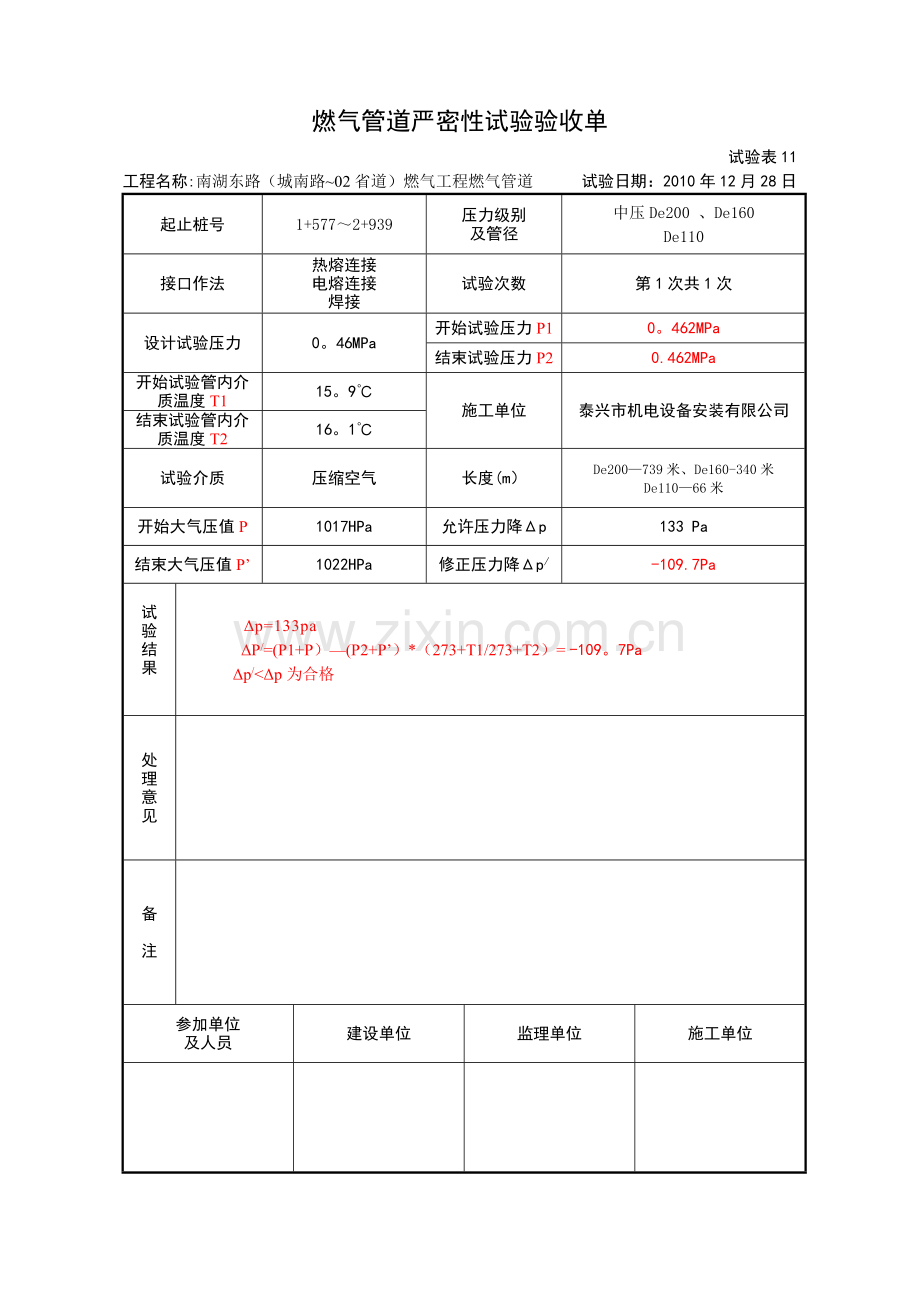

燃气管道严密性试验验收单试验表11 工程名称:南湖东路（城南路~02省道）燃气工程燃气管道试验日期：2010年12月28日起止桩号 1+577～2+939 压力级别及管径中压De200 、De160 De110 接口作法热熔连接电熔连接焊接试验次数第1次共1次设计试验压力 0。46MPa 开始试验压力P1 0。462MPa 结束试验压力P2 0.462MPa 开始试验管内介质温度T1 15。9℃ 施工单位泰兴市机电设备安装有限公司结束试验管内介质温度T2 16。1℃ 试验介质压缩空气长度(m） De200—739米、De160-340米 De110—66米开始大气压值P 1017HPa 允许压力降Δp 133 Pa 结束大气压值P’ 1022HPa 修正压力降Δp/ -109.7Pa 试验结果 Δp=133pa ΔP/=(P1+P）—(P2+P’）*（273+T1/273+T2）= -109。7Pa Δp/<Δp为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录试验表11 工程名称:南湖东路(城南路～02省道）燃气工程燃气管道试验日期：2010年12月26日起止桩号 1+577～2+939 管径中压De200 、De160 De110 接口作法热熔连接电熔连接管道材质 PE管试验压力 0。612MPa 施工单位泰兴市机电设备安装有限公司试验介质压缩空气试验结果: 缓慢升压至试验压力50％ 0。305 MPa，对管线全线进行检查，无泄漏，继续升压至试验压力 0。612 MPa，稳压1小时，观察30分钟,压力表无压降。试验过程符合CJJ33—2005规范要求，强度试验检查为合格。参加单位及人员建设单位监理单位施工单位燃气管道严密性试验验收单试验表11 工程名称：南湖东路（城南路～02省道）燃气工程燃气管道试验日期：2010年12月5日起止桩号穿越管压力级别及管径中压De200 接口作法热熔连接电熔连接试验次数第1次共1次设计试验压力 0.46MPa 开始试验压力P1 0。461MPa 结束试验压力P2 0.461MPa 开始试验管内介质温度T1 15.6℃ 施工单位泰兴市机电设备安装有限公司结束试验管内介质温度T2 15。9℃ 试验介质压缩空气长度(m） De200—174米开始大气压值P 1015HPa 允许压力降Δp 133 Pa 结束大气压值P’ 1021HPa 修正压力降Δp/ -15。26Pa 试验结果 Δp=133pa ΔP/=（P1+P)—(P2+P’)*（273+T1/273+T2）= -15。26Pa Δp/〈Δp为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录试验表11 工程名称：南湖东路（城南路~02省道）燃气工程燃气管道试验日期：2010年12月3日起止桩号穿越管管径中压De200 接口作法热熔连接电熔连接管道材质 PE管试验压力 0.612MPa 施工单位泰兴市机电设备安装有限公司试验介质压缩空气试验结果：缓慢升压至试验压力50％ 0。305 MPa，对管线全线进行检查，无泄漏，继续升压至试验压力 0.612 MPa，稳压1小时，观察30分钟，压力表无压降。试验过程符合CJJ33—2005规范要求，强度试验检查为合格。参加单位及人员建设单位监理单位施工单位燃气管道严密性试验验收单试验表11 工程名称：南湖东路(城南路~02省道）燃气工程燃气管道试验日期：2010年12月10日起止桩号穿越管压力级别及管径中压De200 接口作法热熔连接电熔连接试验次数第1次共1次设计试验压力 0。46MPa 开始试验压力P1 0.462MPa 结束试验压力P2 0.462MPa 开始试验管内介质温度T1 15.7℃ 施工单位泰兴市机电设备安装有限公司结束试验管内介质温度T2 15.9℃ 试验介质压缩空气长度(m） De200-265米开始大气压值P 1014HPa 允许压力降Δp 133 Pa 结束大气压值P’ 1019HPa 修正压力降Δp/ -109。6Pa 试验结果 Δp=133pa ΔP/=（P1+P)—（P2+P’）*（273+T1/273+T2）= —109.6Pa Δp/〈Δp为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录试验表11 工程名称:南湖东路（城南路~02省道)燃气工程燃气管道试验日期:2010年12月8日起止桩号穿越管管径中压De200 接口作法热熔连接电熔连接管道材质 PE管试验压力 0.612MPa 施工单位泰兴市机电设备安装有限公司试验介质压缩空气试验结果：缓慢升压至试验压力50% 0.305 MPa，对管线全线进行检查，无泄漏，继续升压至试验压力 0.612 MPa，稳压1小时，观察30分钟，压力表无压降.试验过程符合CJJ33—2005规范要求,强度试验检查为合格。参加单位及人员建设单位监理单位施工单位燃气管道严密性试验验收单试验表11 工程名称：南湖东路(城南路~02省道）燃气工程燃气管道试验日期:2010年12月15日起止桩号穿越管压力级别及管径中压De200 接口作法热熔连接电熔连接试验次数第1次共1次设计试验压力 0.46MPa 开始试验压力P1 0。462MPa 结束试验压力P2 0.462MPa 开始试验管内介质温度T1 15。7℃ 施工单位泰兴市机电设备安装有限公司结束试验管内介质温度T2 15。9℃ 试验介质压缩空气长度（m) De200—265米开始大气压值P 1014HPa 允许压力降Δp 133 Pa 结束大气压值P’ 1019HPa 修正压力降Δp/ —109.6Pa 试验结果 Δp=133pa ΔP/=(P1+P)-(P2+P’)＊(273+T1/273+T2）= —109.6Pa Δp/〈Δp为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录试验表11 工程名称：南湖东路(城南路~02省道）燃气工程燃气管道试验日期：2010年12月8日起止桩号穿越管管径中压De200 接口作法热熔连接电熔连接管道材质 PE管试验压力 0。612MPa 施工单位泰兴市机电设备安装有限公司试验介质压缩空气试验结果：缓慢升压至试验压力50％ 0。305 MPa，对管线全线进行检查，无泄漏，继续升压至试验压力 0。612 MPa,稳压1小时，观察30分钟，压力表无压降。试验过程符合CJJ33—2005规范要求，强度试验检查为合格. 参加单位及人员建设单位监理单位施工单位燃气管道严密性试验验收单试验表11 工程名称：南湖东路(城南路~02省道)燃气工程燃气管道试验日期:2010年12月20日起止桩号穿越管压力级别及管径中压De200 接口作法热熔连接电熔连接试验次数第1次共1次设计试验压力 0。46MPa 开始试验压力P1 0。461MPa 结束试验压力P2 0.461MPa 开始试验管内介质温度T1 15.6℃ 施工单位泰兴市机电设备安装有限公司结束试验管内介质温度T2 15。8℃ 试验介质压缩空气长度（m） De200—270米开始大气压值P 1015HPa 允许压力降Δp 133 Pa 结束大气压值P' 1019HPa 修正压力降Δp/ —10。2Pa 试验结果 Δp=133pa ΔP/=（P1+P）—(P2+P’）*（273+T1/273+T2）= —10。2Pa Δp/〈Δp为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录试验表11 工程名称：南湖东路（城南路～02省道）燃气工程燃气管道试验日期:2010年12月18日起止桩号穿越管管径中压De200 接口作法热熔连接电熔连接管道材质 PE管试验压力 0.612MPa 施工单位泰兴市机电设备安装有限公司试验介质压缩空气试验结果: 缓慢升压至试验压力50％ 0.305 MPa,对管线全线进行检查，无泄漏,继续升压至试验压力 0.612 MPa,稳压1小时，观察30分钟，压力表无压降.试验过程符合CJJ33-2005规范要求，强度试验检查为合格。参加单位及人员建设单位监理单位施工单位
