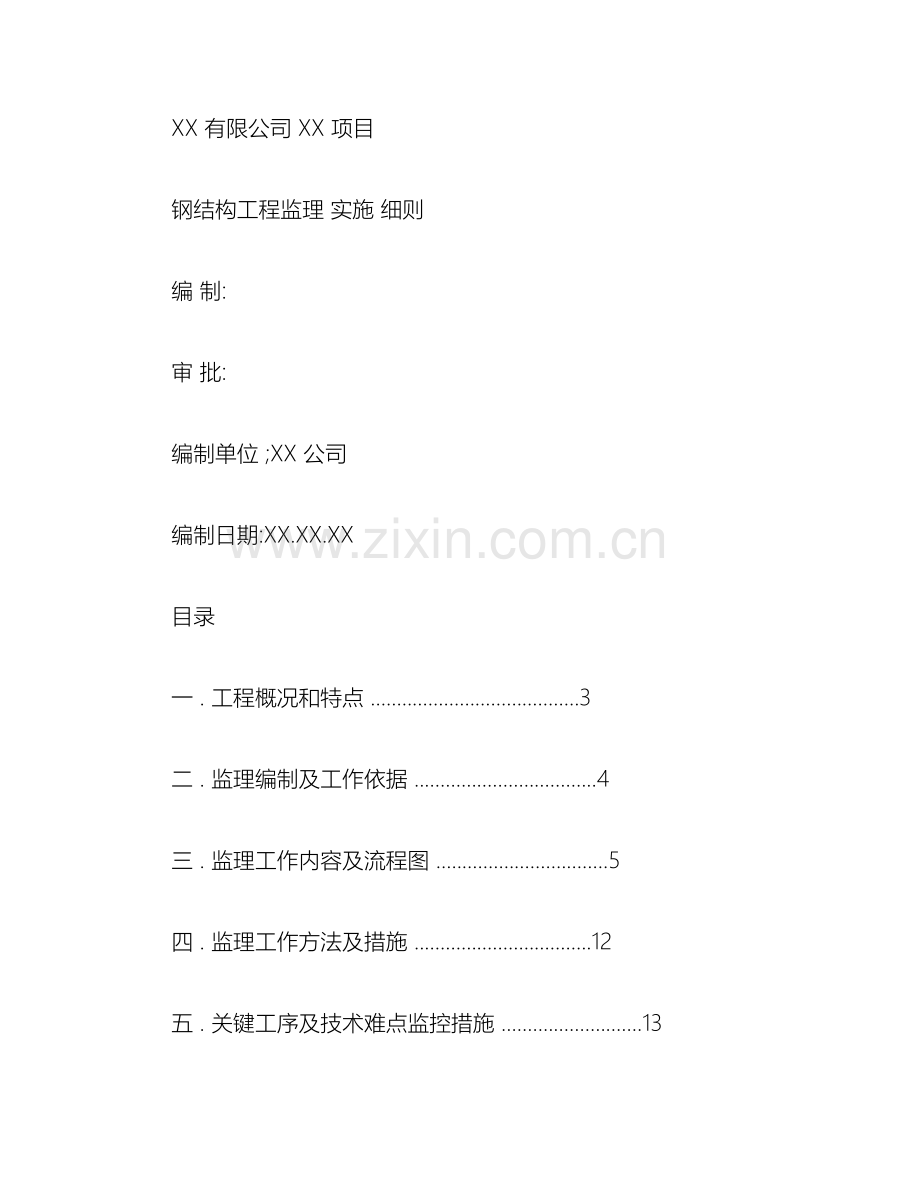

1、钢结构监理实施细则(全).XX 有限公司 XX 项目钢结构工程监理 实施 细则编 制:审 批:编制单位 ;XX 公司编制日期:XX.XX.XX目录一 . 工程概况和特点 .3二 . 监理编制及工作依据 .4三 . 监理工作内容及流程图 .5四 . 监理工作方法及措施 .12五 . 关键工序及技术难点监控措施 .13钢结构工程监理实施细则一、工程概况和特点:1、本工程概况本工程为 XX 有限公司 XX 项目 7#、 8#、 9#、 10#钢结构厂房、 7#、 8#原料库、智能立体库项目。本工程位于 XX 。其中本工程用地面积:建筑面积 5158.21平方米。由四 XX 有限公司建设, XX 承包

2、公司进 行施工, XX 设计研究院设计, XX 有限公司勘察, XX 建设公司监理。 2、本工程特点:本工程为厂房建筑 , 生产的火灾危险性为丙类 2项 , 建筑耐火等级 为一级。 建筑结构形式基础采用旋挖成孔灌注桩, 地上为门式钢架结 构 , 建筑设计使用年限为 50年 , 抗震设防烈度为 6度。 建筑层数为地上 一层局部有夹层。门为钢制保温外门 , 外窗为单框双玻塑钢窗。屋面 采用檩条暗藏型双层压型钢板复合保温隔热屋面。 厂房外墙保温层为 50厚玻璃丝棉毡, 屋面保温隔层为 75厚玻璃丝岩棉, 均为不燃烧体。 钢柱、柱间支撑耐火极限 3.0小时,刷厚涂型防火涂料 50厚;钢梁 耐火极限 2

3、.0小时,刷 LY 防火隔热涂料 20厚;屋顶承重构件,钢屋 架, 支撑耐火极限 1.5小时, 刷 LG 防火隔热涂料 15厚。 7#、 8#、 9#、 钢结构防腐涂装要求环氧富锌底漆 70m ,环氧云铁中间漆 70m , 聚氨面漆 100m; 立体库、 7#、 8#原料库、 10#厂房钢结构防腐涂装 要求环氧富锌底漆 50m , 环氧云铁中间漆 80m , 聚氨面漆 50m 。 二、监理编制及工作依据1、监理细则编制依据:根据下列文件、图纸、工程法规、质量检验评定标准等编制(1本工程的施工图纸。(2施工现场的实地勘察。(3国家有关建筑工程的法规、规范与文件。(4建筑施工安全检查标准。(5本公

4、司 ISO9002国际质量体系、 质量手册 、 程序文件 、 技术标准及拥有的技术力量。2、监理工作依据:(1 工程测量规范 GB50026- (2 钢结构设计规范 GBJ50017 (3 钢结构工程施工及规范 GB50205 (4 建筑钢结构焊接规程 JB81 91(5 钢焊缝手工超声波探伤方法和探伤结果分级 GB11545 89(6 涂装前钢材表面锈等级和除锈等级 GB8923 88(7 低合金钢焊条 GB5118 85(8 碳钢焊条 GB5117 85(9 建筑施工安全检查评分标准 JGJ59 91(10 建筑施工高处作业安全技术规范 JGJ80 91(11 建筑机械使用安全技术规程 J

5、GJ33-86(12 施工现场临时用电安全技术规范 JGJ46-88(13 门式钢架轻型房屋钢结构技术规程 CECS102 (14 钢结构焊接规范 GB50661 三、监理工作的内容及流程图:(一监理工作内容 :1、钢结构监理工程师在项目总监理工程师的指导下开展工作。2、钢结构专业监理工程师对钢结构施工过程中的投资、质量、 进度、安全,进行监督、控制,发现施工方有违章、违规行为时,首 先口头提出,不改者再进行函件警告(监理通知 。3、钢结构专业监理工程师参加图纸会审,检查钢结构施工图纸 与相关专业图纸有关矛盾之处, 会同施工单位的会审意见一起填写好 会审意见送交总监理工程师、设计及甲方,并组织

6、图纸会审,经各方 共同确认后,与图纸一起使用。4、 审核钢结构专业承包人的资质证件, 各工种人员的上岗证件、 施工组织设计方案、开工报告。5、对钢结构材料检查验收,根据国家及地方行政主管部门有关 建筑文件要求,对钢结构材料进行抽样、见证、送检。6、对现场制作零件、予埋件及隐蔽工程的检查验收。7、整理汇编钢结构专业监理资料和记录,归档。(二监理工作流程图:(一钢结构工程施工质量监理工作总程序框图(二钢结构零件及部件加工、组装工程质量监理工作程序框图 (三钢结构焊接工程质量监理工作程序框图 (四钢结构扭剪型高强螺栓连接质量监理工作程序框图 (五钢结构安装工程质量监理工作程序框图 (六钢结构涂装工程

7、质量监理工作程序框图 四、监理工作方法及措施:1、质量的监理控制方法及措施:(1督查承包商职能人员是否到岗并持证上岗;(2参与并落实图纸会审及技术交底内容的实施;(3审查承包商提交的施工方案,并提出审核意见和建议;(4对进场使用的原材料进行见证检测; (5对安装工序实施旁站监督;(6除锈、放样、下料、焊接、防腐等工序均须报现场监理人员验 收经过后,方可进入下道工序;(7采用指令性文件,包括监理工程师通知单、监理工程师指令单 等对承包商进行控制;(8需要协商解决的问题,召开工地会议协商解决;(9 当承包商现场项目部对有关质量问题, 不执行监理人员指令时, 总监理工程师可约见承包商的主要负责人,

8、指出承包商在工程上存在 的问题的严重性和可能造成的后果, 并提出挽救问题的途径, 如果不 听劝,总监理工程师可采取进一步的制裁措施。2、进度的监理控制方法和措施:(1按月审核承包商的进度计划是否满足合同要求;(2按周对承包商的进度保障人力,主要从人、机、料、法、环五 个方面进行评估,并随时提供意见,建议和下达指令;(3做好进度方面的协商工作;(4因甲方或其它原因造成的工期延误,进行审批。3、投资控制措施:本工程监理方从如下方面进行控制:(1根据施工合同规定的付款方式,核查已完工程量;(2协助业主进行现场签证;(3做好设计变更的管理工作;(4协助业主搞好竣工结算。五、关键工序及技术难点监控措施:

9、(一关键工序1、安装前的准备工作要求。(1进场构件、零部件、材料(含出厂合格证、复试报告应经安 装单位自检验收与监理核验。(2设计(施工图纸、安装工艺文件、焊工合格证、安装设备安 全检定证书、检测设备定期检验证书等应经监理核验。(3做好基础验收:安装单位测量基础(钢结构支座支承面轴线、 标高、 平面度和地脚螺栓的规格和位置, 其过程应有监理人员旁站监 理;基础如需整修时,整修后应经监理核验。大型钢结构工程基础锚 栓的预埋,在施工前应由钢结构施工单位在基础施工前进行技术交 底,并办理基础检测交接验收。(4在施工现场制作的钢构件、钢零件及钢部件需经分项工程质量 验收,形成文件,方能移交安装。(5钢

10、结构安装前,应按构件明细表核对进场构件(含施工现场制 作、移交安装的构件 ,查验产品合格证(质量验收文件 。(6钢构件吊装前应清除其表面上的油污、冰雪、泥沙和灰尘等杂 物。(7钢结构施工单位须编制安装方案,并对构件的吊点反力、挠度 等项进行验算,还应对吊具、工作平台进行安全核算。安装方案应有 钢结构施工企业技术负责人签署。(8无论采用何种安装方法,在正式方案前,应进行试拼及试安装, 经设计、安装、监理及建设单位现场确认后,方可进行正式施工。(9钢结构施工应遵设计要求、国家现行规范,以及工程建设标准 强制性条文进行。2、钢结构焊接工程施工过程质量控制,(1组装质量和焊缝区复查施焊前焊工应复查钢结

11、构的组装质量和焊缝区的处理情况, 如不 符合要求,旁站监理人员应督促修整合格后方能施焊。(2焊前预热和焊后热处理对于需要进行焊前预热或焊后热处理的焊缝, 其预热温度或后热 温度应符合国家现行有关标准的规定或经过工艺试验确定。3、钢结构紧固件连接工程施工过程质量控制,(1摩擦面的加工:高强度螺栓连接, 必须对构件摩擦面进行处理。 处理后的摩擦系数 应符合设计要求,其处理方法遵守设计文件或规范的规定。处理好摩擦面的构件, 应有保护摩擦面措施, 并不得涂油漆或污损。 高强度螺栓板面接触应平整, 当接触面有间隙时应按国家现行有关 规范的规定进行处理。(2高强度螺栓紧固:施拧及检验用的扭矩板手在班前应进

12、行校正标定, 班后校验, 施工 板手扭矩精度误差应不大于 5%;检验所用的扭矩板手其扭精度误差 应不大于 3%。安装高强度螺栓必须按初拧复拧终拧进行。 紧固顺序、 终 拧扭矩值、终拧检验方法应在安装方案中确定。扭剪型高强度螺栓, 以拧掉尾部梅花卡头为终拧结束, 达到合格质 量标准。(3摩擦面和连接副处的要求:高强度螺栓接头整个施工过程中,摩擦面和连接副应保持干燥整 洁、不应有飞边、毛刺、焊接飞溅物、焊疤、污垢等,除设计规定外 摩擦面不应涂漆,紧固作业完成后及时用防锈(腐涂料封闭。 高强度螺栓应自由穿入螺栓孔, 不应气割扩孔; 其最大扩孔量不应 超过 1.2d (d 为螺栓直径 ,连接处不应出现

13、有间隙、松动等未拧紧 情况。(4普通螺栓连接要求:永久性普通螺栓紧固应牢固、可靠、外露丝扣不应少于 2扣。 对直接承受动力荷载的普通螺栓连接应采用能防止螺母松动的有 效措施。(5薄钢板的连接:连接薄钢板采用的自攻螺钉、 钢拉铆钉、 射钉等规格尺寸应与被连 接钢板相匹配。连接处应紧固密贴,外观排列整齐。4、钢结构安装过程质量控制:(1构件吊装位置,吊装时应控制施工等活荷载严禁超过构件的承载能力。确定几何位置的柱、钢架等构件应先吊装在设计图纸规定的位置 上,在松开吊钩前,应作初步校正并固牢。(2安装测量,安装偏差的检测,应在结构形成空间刚度单元并连 接固定后进行。5、钢结构组装:组装前零部件检查合

14、格,连接接触面和焊缝边缘每边 30-50MM 范围内的铁锈、毛刺、污垢应清除干净。 H 型钢梁在专业自动焊接机 上按照操作规范进行组装。组装时接触面有 75%以上接触面紧贴。 (1 H 型钢焊接:焊接前对钢材、 焊接材料、焊接方法进行焊接工艺评定,并根据 评定报告确定焊接工艺。 焊接工艺评定应按照国家现行的 建筑钢结 构焊接规程和钢制压力容器焊接工艺评定的规范执行。焊工必 须具备合格证方可从事焊接工作。 合格证应注明施焊条件, 有效期限 等。焊工停焊时间不得超过 6个月。钢板的拼接焊缝, 采用半自动埋弧焊机来完成, 焊缝两端加引弧 板,焊接前对材料进行矫正检查,先进行点焊固定,然后进行焊接。

15、每焊完一条焊缝,都要进行检验,对焊缝高度用焊缝测量仪检验。翼 板与腹板连接 T 型焊缝, 焊接在门型自动焊机上进行, 板与板之间应 进行打坡口再施焊, 对吊车梁的上翼缘与腹板连接处的焊缝要求二级 焊缝。 焊缝质量的检验采用超声波无损探伤仪进行检验, 所有焊缝与 工件尺寸必须达到设计要求后方可转入下道工序。 对于梁的翼缘板与 连接板的焊接为防止连接板焊缝变形, 采用先紧固后焊接的的反变形 措施。 梁的焊接中直条焊缝采用门型自动焊完成, 对中间隔板的焊接, 用气体保护焊来完成。 钢构件进场后经市工程检测中心专业检测人员进行按比例探伤,检测结果全部合格。(2 H 型钢结构件的矫正:结构件矫正采用冷矫

16、正和加工矫正方式。 冷矫正对, 对翼板矫正 在 H 型钢翼缘矫正机上进行,直线度矫正和加工矫正在 H 型钢侧弯 矫正机上进行。 冷矫正时, 环境温度不得在低于规定的温度下进行操 作。矫正机不能完成的工作,进行加工矫正,即火焰矫正法。矫正后 允许偏差严格控制在规定范围内。(3 H 型钢的二次装配:对矫正合格的钢结构工作,按照施工图和工艺制作方案严格操 作。 二次装配工作必须在骊凳及工作平台上利用胎具组装。 构件制作 完成后应进行预拼装、检查、以保整体质量合格。钢结构顶、底面钻 孔及其它连接件钻孔, 采用数控钻床加工, 其它采用摇臂钻床及磁座 钻钻孔,钻孔质量必须控制在规定内。整体构件制作完成后,

17、必须经 专业人员检验,并进行试拼装,合格后方可转入除锈工艺。(4钢结构的除锈:钢结构的除锈应在制作质量合格后进行。 除锈方法采用抛丸除锈 专用设备进行,达到 Sa2.1/2级。抛丸除锈结束后,应对钢结构进行 清扫,以防抛丸后残留弹丸的存在。检验合格后转入下道工序。 (5构件的涂装:在钢结构制作检验合格后,进行涂装,油漆质量、规格、色调、 涂刷厚度等必须符合设计要求。涂装必须均匀,无明显起皱、流挂, 附着良好;每层涂刷须在前一层干燥后进行。(6钢梁拼装时用马凳或垫木:钢梁拼装时应将钢梁连接磨擦面处理干净, 用高强度螺栓连接, 第 一次初拧, 第二次终拧。 终拧在初拧 1小时后进行, 并在当日终拧

18、完。 检查钢梁弯曲矢高,要求 10MM 。(7钢梁吊点位置的确定:每段拼接钢梁均采用 3点绑扎吊装, 在保证钢丝绳起吊角度的前提 下(大于 15 ,经过计算,确定吊点位置。吊点的位置必须在梁中心线上,才能保证钢梁吊起时无扭曲变形。 第二架梁就位后, 每跨至少用 3根檩条与前一架梁连接, 待屋面支 撑的梁就位后,接着安装屋面支撑,然后进行下榀梁的吊装。(8屋面支撑及屋面檩条的安装:檩条为冷弯薄壁型钢,为防止中间下垂,用拉条固定。拉条的施工 自上而下, 在施工拉条时, 用水平尺校正, 要求允许偏差小于 10MM 。 梁就位后, 有屋面细杆的梁, 先安装屋面细杆, 再进行下榀梁的吊装。 檩条安装采用

19、滑轮、棕绳、纤子、扳手等工具,安装时出现孔眼与 螺栓的偏差时可用纤子来调整,檩条安装后再安装拉条。(9质量控制:吊装过程中,必须保证构件的稳定性和不变形性。 在 安 装 过 程 中 均 应 符 合 钢 结 构 工 程 质 量 验 收 规 范 (GB50205- 构件吊装安装前,应清除表面油污,灰尘等杂物,运输过程中造成 的油漆脱落应及时补刷。安装过程中安装注意事项a. 钢构件吊装时,要绑扎牢靠,严禁脱钩。b. 起吊臂下及吊装构件下严禁站人。c. 进入工地的所有人员均应戴好安全帽,高空作业人员应系好安全 带。d. 统一指挥,服从安装。(10屋面体系的安装:a. 屋面体系的安装分为屋面板的安装,脊

20、瓦的安装,出墙包角,泛水 安装以及檐口安装。b. 安装要求及安装方法:钢结构主框架及檩条安装完毕、 主体结构验收合格后, 组织屋面 体系的安装。c. 屋面板的施工:当第一块钢板固定就位时,在屋面较低端拉一条连续的基准线, 这根线和第一块钢板将成为基准线, 便于后续钢板的安装和校正, 然 后对每一屋面区域在安装期间要定段检测, 顶部和底部各测量一次已 固定的彩钢板宽度, 保证不出现移动和扇形, 在必要时候测量从已固 定的钢板的顶部、 底部至屋面的边缘或完成板的距离, 以保证所固定 的钢板与完成线平行, 若需调整, 则可能在以后安放和固定每一块板 时很轻微的作扇形调整, 直至钢板平直。 如果最后一

21、块完整的钢板与 遮檐板或墙之间距离大于整块钢板的宽度时, 可沿纵向切割钢板, 保 留完整的中心肋,并将这块钢板作为完整钢板与一列支架完全啮合。(11屋脊节点的安装:a. 彩色压型钢板屋脊节点的安装属于屋面体系的重要部分,该发部从 设计到施工要做到合理、精细,从防水、防风、防热胀冷缩。b. 对所有的屋面外板用折边工具将位于钢板端肋条这间的底边向下 折,以保证风吹下的水不会流入建筑物内。c. 安装是在彩板的结合处放置泡沫塑料密封条,嵌在支撑面和屋面板 之间作屋檐密封, 以防止灰尘、 雨水进入肋条之间, 脊瓦安装完毕后, 缝隙处涂硅胶密封,此种做法进行了三道防水、防风。(12屋檐板节点安装:a. 屋

22、面檐板安装时,应充分考虑防风及防水的倒流。将钢板下端波谷 处平板向下弯曲(呈唇状 ,能够保证雨水顺着钢板的终端被排出, 不会因为风力作用回流至底盘下面。b. 在彩板的下面填充由不吸水的泡沫材料,并附上密封条加以固定。c. 最后安装檐口堵头板。(二本工程技术难点及监理处理方法:1、一般规定:(1钢结构所用钢材须符合设计和施工图要求,并具有出厂质量证 明书。钢材进场, 尚须按批取样做力学试验或化学分析复试,检验合 格,方可投入生产。(2钢结构所用的焊条、焊丝和焊剂、高强度螺栓等应符合设计文 件的要求,并具有质量证明文件。对质量有异疑时,监理有权提出复 试。(3钢结构的制作安装和质量检查所用的检测仪

23、器、量具应经计量 部门检验合格,监理工程师应核查检验证书。(4钢结构的施工必须按施工图进行(施工图由承建商按设计单位 提供的设计图及技术要求编制 ,并严格实行“三工序” (上工序、本 工序、下工序 检验制度。监理工程师应定期对工厂制造钢构件抽查 生产(检验记录,并对工件生产过程中抽样检查。(5从事钢结构施工的人员,应具有本工种的基本知识和一定的操 作技能, 具备相应的上岗资格, 并应遵守国家现行劳动保护和安全技 术方面的有关规定。 承建商应提供现场、 工厂及试验机构下列人员的 有效资质证明文件(含上岗证 :焊工、电工、吊装工、高空作及其 它特殊作业人员, 试验机构及试验人员。 承建商尚应对进入

24、现场拼装 焊接的焊工进行焊接试件的力学试验考核(应有监理工程师在场 , 不合格的焊工不得上岗。2、钢构件制作:(1本工程刚架的梁、柱构件一般采用焊接 H 型钢制成。焊接 H 型 钢的翼缘板和腹板应采用半自动或自动火焰气割机或多头火焰气割 机切割。(2 焊接 H 型钢翼缘板和腹板需接长时, 拼接焊接应在 H 型钢组装 前进行。翼缘板拼接缝和腹板拼接缝的相互间距应大于 200MM 。 (3 H 型钢部件宜在 H 型钢组立机、或专用的胎架上进行组装。 H 型钢部件的焊接宜采用埋弧自动焊, 并在专用胎架上进行船位焊。 焊 接后角变形的矫正宜在 H 型钢矫正机上进行。(4焊接 H 型钢的允许偏差应符合下

25、表的规定。焊接 H 型钢的允许偏差(MM 项 目 允许偏差截面高度(h h1000 4.0截面宽度 (b 3.0腹板中心偏移 2.0翼缘板垂直度( b/1003.0弯曲矢高 i/2505.0扭 曲 h/2505.0腹板局部平面度 (f T70mm +5.0, -2.0波 高 h 70mm 1.5h70mm 2.0波距 2.0侧向弯曲(l1范围内 20.0注:1、 h 为压型金属板截面高度。(4压型钢板的堆放压型钢板应按材质、 板型规格分类堆放。 不论单张或成捆均应保证 正面朝上、不变形,不应将压型钢板直接与地面接触。压型钢板露天堆放时,应有少许倾斜,宜以防布加以完全覆盖。 压型钢板重叠堆放时,

26、不宜超过四叠,每叠厚度不宜超过 200mm 。 不应在压型钢板上放置重物,并避免污染。板型规格的堆放,应与安装顺序相适应。3、屋面安装:(1压型钢板起吊,宜采用专用吊夹具垂直起吊,索具夹角不应大 于 60。在钢梁和檩条上不应存放过多的压型钢板,并宜堆放在靠 近钢梁处。(2压型钢板铺设的板肋搭接缝宜与当地常年风向相背。(3屋面安装一般程序:双层压型钢板保温屋面:底层压型钢板安装 -保温材料铺设 -面层压型钢板安装 (含固定支架)-连接件固定-屋脊、泛水、封板、包角板安装-密封胶。 (4)屋面压型钢板的安装,应从山墙起始安装第一块板。事先应在 屋面的低端测定一条基准定位线,以确保其安装位置的准确,

27、其后顺 序安装。 (5)在屋面板的安装过程中,应定段检测(一般间隔十块板左右) , 检查板两端的平直度、板的平行度,以保证不出现移动和扇形。若需 调整,则可在其后安装时,逐块作微量调整,以满足质量要求。 (6)屋面压型钢板长度方向的连接,一般采用在支撑构件上搭接, 搭接长度应符合下列规定: 高波(波高70MM)压型金属板大于 375MM; 低波(波高70MM)压型金属板: 屋面坡度1/10 时大于 250MM; 屋面坡度1/10 时大于 200MM。 (7)屋面压型钢板面层板长向搭接处应设置 2 道密封胶,密封胶位 于两端部,距板端 15MM 处。底层板搭接长度为 80-100MM,搭接 处可

28、不打密封胶。 (8)屋面板在屋脊处,相正确两块板间宜留出 50MM 间隙,并宜将 钢板端上弯 80,形成挡水板;在天沟处压型钢板宜外挑 120MM 左 右,下弯 10,形成滴水线。 (9)泛水板和包角板的自身搭接长度应不小于 100MM,并应有足够 的宽度和翻边, 连接件间距不宜大于 50MM。 搭接部位应设置密封胶, 确保防水效果。 31 (10) 屋脊板及高低跨相交处的泛水板与屋面压型钢板间采用搭接连 接,搭接长度不宜小于 200MM,并应在搭接部位设置防水堵头措施。 (11)钢丝网支托屋面保温层的铺设应注意: 在檩条上用自攻螺钉固定钢丝网,钢丝网必须拉直,以减小中间挠 度; 铺设铝箔及保温材料时,应拉紧、铺满,铝箔连接处须以铝箔胶带 粘结,铝箔侧向搭接一般为 3050MM。 32
