工程主要资源需用计划
1.1 材料需用计划
在工程施工过程中，根据工程施工进度计划及所需材料特点，编制本工程主要工程材料及进场计划表，表中所列大宗材料均为分批进场。

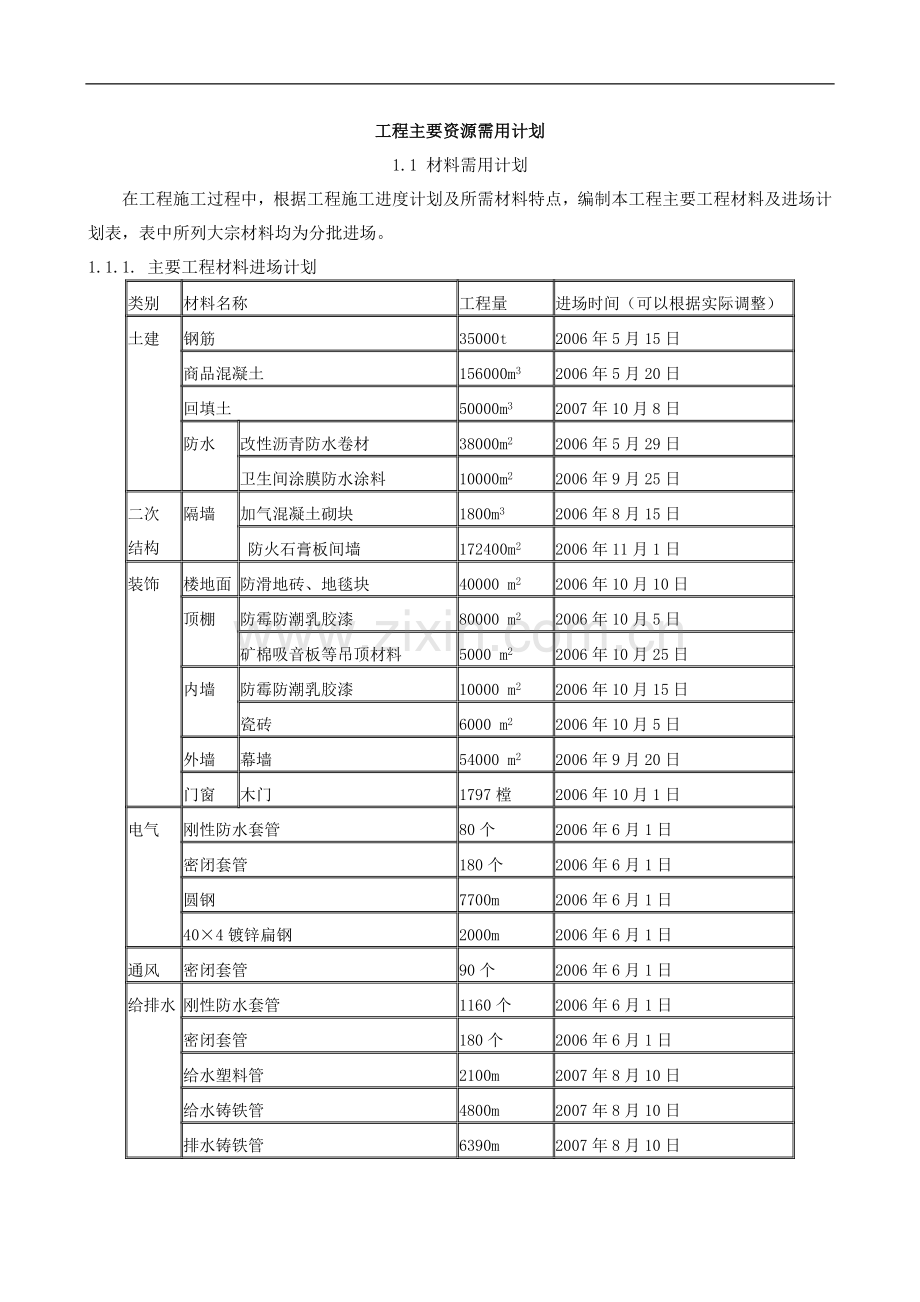

1.1.1. 主要工程材料进场计划
类别
材料名称
工程量
进场时间（可以根据实际调整）
土建
钢筋
35000t
2006年5月15日
商品混凝土
156000m3
2006年5月20日
回填土
50000m3
2007年10月8日
防水
改性沥青防水卷材
38000m2
2006年5月29日
卫生间涂膜防水涂料
10000m2
2006年9月25日
二次
结构
隔墙
加气混凝土砌块
1800m3
2006年8月15日
防火石膏板间墙
172400m2
2006年11月1日
装饰
楼地面
防滑地砖、地毯块
40000 m2
2006年10月10日
顶棚
防霉防潮乳胶漆
80000 m2
2006年10月5日
矿棉吸音板等吊顶材料
5000 m2
2006年10月25日
内墙
防霉防潮乳胶漆
10000 m2
2006年10月15日
瓷砖
6000 m2
2006年10月5日
外墙
幕墙
54000 m2
2006年9月20日
门窗
木门
1797樘
2006年10月1日
电气
刚性防水套管
80个
2006年6月1日
密闭套管
180个
2006年6月1日
圆钢
7700m
2006年6月1日
40×4镀锌扁钢
2000m
2006年6月1日
通风
密闭套管
90个
2006年6月1日
给排水
刚性防水套管
1160个
2006年6月1日
密闭套管
180个
2006年6月1日
给水塑料管
2100m
2007年8月10日
给水铸铁管
4800m
2007年8月10日
排水铸铁管
6390m
2007年8月10日

1.1.2. 材料的供应及管理
本工程材料的管理分成以下几种情况：
1.业主负责采购供应及管理的材料。
2.业主负责，但委托总承包办理一切事宜或要求总承包一起参加。
3.按照合约规定，由分包人负责供应的材料。
除第一种情况以外，第2、3种情况都要求按以下程序进行工作。
1.1.2.1. 合格供应商的评审
按照我们的惯例，在采购材料前，要先对报名要求供货的供应商进行评审，评审主要在以下几个方面：
供应商的以往信誉；查看与我方进行交易的记录；调查供应商的近期变化，生产是否正常，资金情况如何；尽量选择在册的供应商，对新的供应商要到厂内考察；选择几家供应商之后，最后招标进行确定供应商。
1.1.2.2. 材料采购计划及进场计划的审批
由业主委托，总承包采购的材料，由总承包方的物资部负责，确定供应商要经业主批准，然后要将材料样品封样。由物资部作出材料计划后要报业主审查及批准，进场时间要同总承包方工程部协商，满足工程进度计划要求。
由分包人负责供应的材料：确定供应商时，按照上述的程序，总承包方的物资部要参加。重要的材料还要报业主审核。确定供应商后，仍然要采取封样的办法来确保材料质量。对分包商的采购计划，总包物资部要认真审查，对材料的进场时间，要征求工程部的意见，确定总进度计划的实施。
1.1.2.3. 材料的验收
由业主供应的材料：总承包方接到业主的通知后，物资部人员会同分包商的有关人员一同按照清单清点，主要清点材料的品种、规格、型号、质量等级、数量等，和清单相符时便接受，按照要求进行保管，和清单不符时，会同业主有关人员一同和供应商进行交涉，以求尽早解决。
由分包商签定合同所供应的材料到货后，总承包物资部会同分包商有关人员一同验收，主要验收品种、规格、型号、质量、数量。验收质量时，要认真同样品相对照，不符合样品的不收货。
1.1.2.4. 材料的保管及标识
材料的保管总的原则是按照材料的性质和保存的温度及湿度的要求及供应商的建议来进行保管。
对水泥等材料，要放置在专门搭设的棚内，要能防雨，地面应垫高防止水的浸湿，表面应用防雨布搭盖。
对油漆及化工材料的保管要放置在专门的库房内，保持适当的温度，门要加锁，并能保持房间通风。

对露天保管的材料，例如钢筋、砖、砂石等，要在总平面图中规定的地方保管，不同规格的材料要分开存放，存放钢筋时底部要垫木方，不使钢筋直接放在地面上。
采用挂牌标识制度，例如钢筋要写明进场日期、强度等级、厂家和规格型号等。对砂石也要挂牌明确中砂、细砂、石子的粒径等。
进出库房登记制度。
进入库房要登记，记录下入库的时间，材料名称、规格、型号、数量、验收人员签字，保管人员签字。
出库时仍然要登记，记录下出库日期、材料名称、规格、型号、数量、领料人签字，发料人（保管员）签字。保管员要将入库单及出库单分别整理并核对库存。
1.1.2.5. 不合格材料的处理
1.总的原则，不合格材料要尽快运出现场
2.材料验收时，不管是业主供应的，还是总承包方代业主订购供应的或分包商订购供应的，总包方物资部人员都要参与验收，当发现有不合格的材料时，应立即在材料明显处作出“不合格”的标记，并做好记录，由供应商、采购方及验收方三方签字。
3.不合格的材料不进库房，要求供应方立即运出现场，一时不能运出现场的，现场划出一片“不合格材料堆放区”，将不合格的材料暂时存放，限定日期运出现场。
4.因不合格原因造成材料的差额，由材料的订购方重新作出补充计划，按程序报业主及总承包商审批后重新订购，需要更换供应商时按照选择供应商的程序办理。
1.1.3. 工程材料的控制
1.1.3.1. 工程材料的报批和确认
工程材料的质量直接涉及到工程质量。除业主指定的供应商外，总包商对工程材料实行报批确认的办法，其程序为：
1.编制工程材料确认的报批文件。总包商和分包商事先编制工程材料确认的报批文件，文件内容包括：制造（供应商）的名称、产品名称、规格型号、数量、主要技术数据、参照的技术说明、有关的施工详图、使用在本工程的特定位置以及主要的性能特性等。报批文件附上总包商统一编制的《材料设备报批单》，送业主、监理和总包商。
2.提出预审意见。总包商在收到报批文件后，提出预审意见，报业主确认。报批手续完毕后，业主、总包商、分包商和监理各执一份，作为今后进场工程材料质量检验的依据。
1.1.3.2. 材料样品的报批和确认
按照工程材料报批和确认的程序实施材料样品的报批和确认。材料样品报业主、监理、设计院确认后，实施样品留样制度，为日后复核材料的质量提供依据。

1.1.3.3. 加强工程材料的进场验证和校验
对于进场工程材料的质量验证和检验，将制定材料进场验收的办法，其程序是：
1.工程材料进场后，由分包商进行自检并填写总承包商统一编制的《材料清单》和《材料验收单》，报总包商。
2.总包商收到分包商的资料后，在3天内会同监理前往验收。需取样的，按规定将样品送到总包商设置的工程材料室。
3.在材料验收中实施《材料取样标签》，经总包商和监理验收合格后，在《材料取样标签》上加盖“取样合格”章，然后当众贴在取样实物上。贴有《材料取样标签》的取样材料，作为今后对各分包商进行材料验收对照的依据。
总包商会同监理对进场材料进行全面的验证和检验，拒收与规定要求不符的材料，同时对相关的分包商予以警告。确保使用或安装的材料符合质量规定的要求。
1.2 劳动力需用计划
1.2.1. 劳务队伍选择
本工程劳务作业层选用曾经施工过多个优质工程的队伍。其所有管理人员、技工及普工，均具备良好的素质。在施工的管理上、技术上、质量上都有很好的保证。
各专业施工队伍，根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。
1.人员的优化性选择
（1）人员素质
由于本工程设计标准高、劳动强度大，对工程施工管理人员的项目管理水平以及操作工人的技术水平、熟练程度要求较高。为此，需要选用素质较高、有类似工程施工经验的项目管理人员及劳动力，并通过进场前短期的培训不断提高施工人员的综合素质。
（2）人员数量
根据工程的规模、施工技术特性及施工工期要求，按比例配备一定数量的施工管理人员及劳动力，既避免窝工，又不出现缺人现象，使得现有劳动力得以充分利用。
（3）人员组织形式
建立适合于本工程特点的高效的劳动力组织形式，本工程的劳动力组织形式拟采用专业工种竞争上岗形式，该种方式具有管理到位、人员调动灵活、降低管理费用等优点。
2.劳动力的调配
本工程质量以确保北京市建筑长城杯为目标，因此，除必须配备施工经验丰富，组织能力强的项目班子外，施工力量的投入是根本保证，我公司拟投入的施工力量是经过精心选拔的、力量整齐、技术精湛、作风过硬、数量充足、有同类工程施工经验的作业队伍。
本工程的作业层拟组建土建施工队、钢结构施工队、机电安装施工队、装饰工程施工队等。
1.2.2. 劳动力计划
钢结构施工按照专业分类编制，下设起重安装队、测量监控队、高强螺栓安装队、焊接作业队、压型钢板施工队、架子队、无损探伤组等专业施工班组。混凝土结构施工分为钢筋、模扳、混凝土班组。劳动力组织时，严格控制队伍的素质，确保特殊工种持证上岗，劳动力年龄和经验分配合理，强化专业队伍的形象。总体劳动力计划根据工程总进度计划，工程量、流水段的划分，塔楼和裙房的总劳动力投入如下：
劳动力计划表
工种
按工程施工阶段投入劳动力情况
基础
主体
装修
竣工维修
钢筋工
650
290
50
4
木工
270
130
60
2
混凝土工
120
80
40
4
架子工
35
40
30
0
防水工
80
20
25
2
焊工
30
50
10
1
钢结构技工
180
250
20
0
电气工
40
50
180
2
水暖工
40
50
180
4
通风工
40
50
180
4
装修工
0
60
410
10
机械工
20
20
5
0
测量工
8
8
8
0
其它
30
20
20
8
总计
1543
1118
1218
41

1.2.3. 人员保证措施
1.在劳务分包合同中，明确双方的目标与责任，并要求劳务单位根据双方的合同以及总包单位的总体、分阶段进度计划、劳动力供应计划等合同技术文件，编制各工种劳动力平衡计划等文件。
2.劳动力进场要保证质量，进场人员必须持有《建设工人岗位资格证书》，其中高、中级工的所占比例不少于90％，进场后及时进行工期、技术、质量、安全以及操作工序、施工质量标准的交底。
3.在确定了的劳务分包层的基础上，还计划储备一定数量的劳务队伍，以备一旦进场的队伍不能履约或某个时间段需要突击时，有足够的劳动力保证。
4.选择与本企业长期合作的熟悉企业管理模式的合格的劳务分包层，减少管理层与分包层的磨合时间，尽快进入角色。
5.与劳务层的合同中约定不因节假日及季节性导致人员流失，确保现场有足够的作业人员。
1.3 机械设备需用计划
本工程塔吊、施工电梯、混凝土输送泵等大中型机具将在企业内部调配落实，个别无法调配或企业并不拥有,则考虑社会力量解决；混凝土的搅拌、运输由商品混凝土搅拌站完成，砌筑抹灰等建筑砂浆也采用以预拌砂浆为主。
根据施工进度计划、施工段划分、施工工艺、施工经验和现有可调配机械，编制机械设备供应计划以保证施工生产顺利进行。
1.3.1. 垂直运输机械
1.3.1.1. 塔吊的配备
1.塔楼塔吊的选择
（1）雇主已经选择一台M440D和一台M760D型塔吊用于塔楼施工，塔吊性能参数如下表：
M440D、M760D塔吊性能参数

项目
M440D
M760D
大臂长度（m）
45.8
50.4
起重能力（t）
最大50
最大64
自由高度（m）
48
48
工作半径（m）
42.5
47.5
备注
采用柴油机驱动
（2）两台塔吊为内爬式，适合超高层结构使用，不同大小的两台塔吊配合使用，机械费相对较低；塔吊平衡臂较短，塔吊操作碰撞问题容易解决。
（3）塔楼每层有186榀钢梁，90根钢柱，2000㎡压型钢板和钢筋网片，280吨钢筋，144件幕墙框架，总共大约需要300吊。雇主所选两台塔吊不能满足施工进度要求，我们增加一台ZSL5092型外附式塔吊，ZSL5092型塔吊性能参数如下：
项目
参数
大臂长度（m）
50
起重能力（t）
最大幅度50m处9.2t
自由高度（m）
45
工作半径（m）
50
发动机功率（KW）
150
（4）根据塔吊的起重能力和不同钢构件的重量，结合进度要求，我们将灵活采用不同的吊装方式，具体见钢结构施工方案部分。
2.宴会厅裙房塔吊的选择
（1）宴会厅裙房四周场地非常小，钢结构吊装无法使用履带吊，全部钢结构构件只能依靠塔吊完成吊装。现场布置一台塔吊无法覆盖整个施工作业面和加工场，布置两台臂长50米的塔吊就能覆盖整个施工作业面和加工场。考虑到现场加工场地和基坑边坡安全，我们把塔吊设置在两侧的汽车坡道内，塔吊基础设在基础底板下面，塔吊具体位置见总平面图。
（2）宴会厅裙房中单次吊装的最大钢结构构件为钢柱CZ1，总重10.3吨，离塔吊最远的钢柱距离为35米。根据塔吊机械性能，在35米处能起重10.3吨的塔吊可以选择C70/50B。
C70/50B塔吊性能参数
项目
参数
大臂长度（m）
50
起重能力（t）
最大20
自由高度（m）
43.7
工作半径（m）
50
发动机功率（KW）
90
3.商场裙房塔吊的选择
塔吊可以选用费用低的H3/36B和F0/23B，两台塔吊相互配合可以覆盖整个商场裙房结构。
H3/36B、F0/23B塔吊性能参数
项目
H3/36B
F0/23B
大臂长度（m）
60
50
起重能力（t）
最大12
最大10
自由高度（m）
51.7
44.8
工作半径（m）
60
50
发动机功率（KW）
90
75
1.3.1.2. 施工电梯的配备
1.塔楼施工电梯的选择
（1）塔楼高330米，必须选择高速电梯才能满足施工要求，我们选择SCD200/200VA和SCD200Y电梯，速度可以达到90m/min。施工电梯在主体施工阶段主要是运输工人和小型工具，到了装修阶段主要运输工人和材料。
（2）塔楼主体施工高峰期塔楼大约有800名工人，假如600人需要在楼里工作，一台电梯双笼每次最多运输30人，需要运输20次，假如平均每次需要12分钟，总共需要4个小时，因此至少需要2台SCD200/200VA双笼施工电梯和1台SCD200Y单笼施工电梯，1.5小时能够运输完毕。
（3）塔楼结构外边线是一条弧线，上面结构每侧比下面缩进6米多，SCD200/200VA施工电梯加固在塔楼钢梁、柱上，随结构倾斜，倾斜度2%，在电梯安装垂直度误差允许范围内。SCD200Y施工电梯设置在内筒墙体外侧，主要用于运输内筒爬模工人和材料。电梯的承载力为2t，最大提升速度90m/min，电机功率55.5KW。
（4）电梯采用特制的无线呼叫装置和通讯显示设备，能够随时了解需要使用电梯的楼层和其它电梯所在的楼层位置。这样就能为人员和材料提供安全、可靠、高效的垂直运输。操作盘采用数控定位系统，能够准确高效的将电梯停在指定的楼层。
2.宴会厅裙房施工电梯的选择
宴会厅裙房结构只有4层，施工电梯在二次结构和装修工程开始前安装。
宴会厅裙房二次结构及装修需要运输材料如下列表：

材料
单位
数量
运次
加气混凝土砌块
m3
1000
2000
二次结构用钢筋
t
82
800
二次结构用模板
m2
9400
110
二次结构混凝土
m3
1410
1800
腻子
m2
13600
180
防水涂料
m2
11540
80
防水保护层
m2
11540
600
水泥砂浆
m3
400
450
门
樘
130
35
栏杆扶手
m
600
60
吊顶材料
m2
700
70
电气专业材料

100
水、暖专业材料

200
单笼总共运输6485次，按装修工期300天计，设一台SCD200/200双笼施工电梯就可以满足要求，每天平均运输11次。具体位置见总平面图。
3.商场裙房施工电梯的选择
商场裙房结构只有5层，施工电梯在二次结构和装修工程开始前安装。商场裙房二次结构及装修需要运输材料如下列表：
材料
单位
数量
运次
加气混凝土砌块
m3
800
1600
二次结构用钢筋
t
40
400
二次结构用模板
m2
8000
100
二次结构混凝土
m3
1200
1500
腻子
m2
11300
150
防水涂料
m2
8000
50
防水保护层
m2
8000
400
水泥砂浆
m3
200
250
门
樘
130
35
栏杆扶手
m
600
60
电气专业材料

100
水、暖专业材料

200
单笼总共运输4845次，按装修工期300天计，设一台SCD200/200双笼施工电梯就可以满足要求，每天平均运输9次。具体位置见总平面图。
1.3.1.3. 卸料平台的设置

在施工过程中会遇到施工电梯无法运输的大设备，我们需要搭设卸料平台利用塔吊吊运上去。当施工电梯来不及运料时也可以利用塔吊将物料吊运到卸料平台上，再运进楼内使用。卸料平台根据需要设置，上下位置必须相互错开。卸料平台结构必须经过受力计算，满足安全要求后方可搭设，平台外挑4000mm，宽3000mm，承载力3吨。平面图和立面图如下所示：
卸料平台侧面图

卸料平台结构平面图
1.3.1.4. 垂直运输机械的调度方案
1．楼层停靠方案：为了提高电梯的使用效率，在人员运输时按一定楼层停靠，所有人员就近进楼后爬楼梯到工作面，物料运输按照审批的楼层停靠。规定每三层一停靠，且四个吊笼错开楼层停靠，内筒爬模施工人员到达最高层后通过钢爬梯到达施工现场。
2．物料运输：所有计划运输物料提前24小时向调度室提出书面申请，经值班人员统一协调后提交给电梯司机，按批准时间运料。大宗材料利用塔吊吊运到卸料平台上，再分散转运到所需地点。
3．运送时间安排：早、晚6点-8点全部运送人员，各工种人员上下班时间要错开，避免等待时间过长，中午送饭到施工现场。其余时间穿插运输物料，晚上运送垃圾。
1.3.2. 场内构件调运机械
钢结构超大构件调运和安装施工时，塔吊的起重能力不能满足要求，我们会租赁相应的履带吊进行钢结构调运和吊装。具体见钢结构施工方案部分。
1.3.3. 混凝土施工机械
1.3.3.1. 混凝土输送泵的配备
1.塔楼混凝土输送泵的选择：
（1）塔楼330米高，混凝土的输送比较困难，根据混凝土输送泵的性能参数，我们选择HBT120C-2120D型拖泵，此泵垂直可以输送到400米高空，完全符合本工程要求。HBT120C-2120D型拖泵的性能参数如下表：

HBT120C-2120D型拖泵性能
项目
单位
参数
理论混凝土输送量　（低压）
m3/h
120
理论混凝土输送量　（高压）
m3/h
75
理论混凝土输出压力（低压）
MPa
12.5
理论混凝土输出压力（高压）
MPa
20.5
液压系统压力
MPa
32
高低压切换

有
输送缸缸径×行程
mm
Ф200*2100
主油泵
ml/r
380
柴油机
KW
261
转速
r/min
2000
液压阀块

VICKERS
上料高度
mm
1420
料斗容积
m3
0.7
外型尺寸
mm
7242*2085*2900
整机质量
kg
8800
混凝土塌落度
mm
120-230
理论最大输送距离
m
水平1500,垂直400
（2）塔楼结构分两个大班组施工。一个班组先施工核心筒，高出外筒3层以上，另一个班组后施工外筒，外筒楼板混凝土采用整浇，为了避免混凝土出现冷缝，必须选用两台拖泵从同一点围绕核心筒反向浇筑，最后合拢于同一点。
（3）塔楼选择四台HBT120C-2120D型拖泵，两台专供内筒的混凝土施工，另外两台专供外筒的混凝土施工。可行性：内筒墙柱混凝土354 m3，此泵理论输送量75 m3/h，按高层输送效率只有30%计算，两台泵浇筑完整层楼板混凝土需要9小时，可以满足施工要求；标准层塔楼楼板混凝土每层按519 m3计算，此泵理论输送量75 m3/h，按高层输送效率只有30%计算，两台泵浇筑完整层楼板混凝土需要12小时，满足施工进度要求。47层以下采用HBT80-13S型拖泵可以降低部分机械费用。
2.宴会厅裙房混凝土输送泵的选择
（1）宴会厅裙房基础底板分四个施工段，最大一段混凝土大约2000 m3，要求每小时泵送大约120 m3混凝土，我们选择一台泵车和两台HBT80-13S型拖泵组合，每小时实际能泵送140 m3混凝土，完全符合要求。
（2）基础底板以上结构最大的一段施工段混凝土为900m3混凝土，配备两台HBT80-13S型拖泵就能满足施工要求。
3.商场裙房混凝土输送泵的选择
（1）商场裙房基础底板分四个施工段，最大一段混凝土大约1500 m3，我们选择一台泵车和两台HBT80-13S型拖泵组合，每小时实际能泵送140 m3混凝土，完全符合施工要求。HBT80-13S型拖泵的性能参数如下表：
HBT80-13S型拖泵性能
项目
单位
参数
最大泵送混凝土压力
MPa
12.5
最大理论输送量
m3/h
80
直径×行程
mm
ф200×1600
最大骨粒粒径 　　　　　　　　　　　　　　　　　
mm
卵石50 碎石40
粒斗容积 　　　　　　　 　　
m3
0.8
进料高度　　　　　　　 　　
mm
1300
电机功率　　　　　　 　　
kw
90
输送管径　　　　　　　　　　　　　　　　　　　
mm
125
最大理论输送距离
m
水平1200,垂直 250
（2）基础底板以上结构最大的一段施工段混凝土为1000m3混凝土，配备两台HBT80-13S型拖泵就能满足施工要求。
1.3.3.2. 布料机的配备
浇筑竖向构件混凝土采用布料机就比较灵活施工，加快浇筑速度。塔楼面积较大，钢梁、柱比较多，必须采用自重轻，转动灵活的布料机。我们选择两台HGY13液压式混凝土布料机配合两台拖泵，布料机臂长13米，浇筑混凝土时用塔吊吊到最佳位置。浇筑裙房竖向结构时也选择两台HGY13液压式混凝土布料机。总共四台布料机，HGY13液压式混凝土布料机性能参数如下表：
型号
单位
HGY13
 布料半径
m
13
 液压系统功率
kW
4
 系统工作压力
MPa
20
 回转角度
度
360
 俯仰角度
度
-2 ～ 84.4
 混凝土输送管内径
mm
125
重量
自重
t
2.7
带配重
t
4.3
1.3.4. 钢筋加工机械
1.3.4.1. 机械选型及数量
1.根据本工程钢筋加工量及钢筋直径的大小，配备2台GW40和2台GW50钢筋弯曲机。性能参数表如下：
型号
GW40
WKGW50
弯曲直径
6—40mm
6—50mm
工作盘直径
336mm(半自动)
435mm(半自动)
320mm(手动)
320mm(手动)
工作盘转速
3.7r／min，14r／min
2.63r／min，6.19r／min
配用电机
Y100L2—3KW
Y112M一3KW
外形尺寸
765×765×600mm
990×850×790mm
整机重量
400kg
550kg
2.根据需切断钢筋直径的大小选择3台GQ40和2台GQ50钢筋切断机， 机械性能如下表：
序号
名称\技术参数\切断机型号
GQ40
GQ50
1
切断钢筋直径
A3
Ø6-40
Ø6-50
螺纹钢
Ø6-30
Ø6-36
2
动刀片往返次数(1/min)
37
40
3
动刀片行程(mm)
36
40
4
电动机型号
Y90L-2
Y112M-2
5
电动机功率(KW)
4
4
6
电动机转速(T.p.m)
2880
2890
7
电动机电压(V)
380
380
8
整机质量(kg)
460
705
9
外形尺寸(长×宽×高)mm
1200×420×570
1270×590×580
3.根据需调直钢筋量的大小选择4台钢筋调直机， 机械性能如下表：
型号
GT4／14
调直直径
4—14mm
切断长度
300一7000mm
调直速度
30m／min，54m／min
切刀数目
3付Pair
直线度
＜3mm／m
正常切断误差
＜25mm
调直电机
Y132S一4KW
切断电机
Y132M一3.5KW
外形尺寸
8860×1010×1365mm
整机重量
1420Kg
4.根据钢筋连接方式选择3台钢筋对焊机和8台钢筋直螺纹套丝机。
对焊机主要是对焊直径14和16的钢筋，直螺纹套丝机主要加工直径16以上钢筋丝头。
1.3.4.2. 机械布置
钢筋加工场位置有两处，见后附图中的施工总平面布置图，钢筋场内的设备根据实际情况布置。
1.3.5. 模板加工机械
本工程塔楼内筒墙体模板采用爬模施工工艺，多数楼板为压型钢板，外墙和裙房采用竹胶板模板。地下室施工及裙楼结构施工时配备6台圆盘锯、6台单（双）面圆刨机，以满足施工的需求。机械位置根据木工房实际情况不断调整摆放。
1.3.6. 主要施工机械设备一览表
拟投入的主要施工机械及设备
设备名称
数量
自有/租赁
参数
M440D塔吊
1
租赁
臂长45.8m，柴油机动力
M760D塔吊
1
租赁
臂长50.4m，柴油机动力
ZSL5092塔吊
1
租赁
臂长50m，150KW
C70/50B塔吊
2
自有
臂长50m，90KW
F0/23B塔吊
1
自有
臂长50m，75KW
H3/36B塔吊
1
自有
臂长60m，90KW
80t履带吊
1
租赁

50t履带吊
1
租赁

60t汽车吊
2
租赁

CO2气体保护焊机
40台
自有
39KVA
直流弧焊机
18台
自有
AX-500、30KVA
栓钉焊机
4台
自有
30KVA
HBT80-13S混凝土输送泵
4
自有
输送高度250m
HBT120C-2120D 混凝土输送泵
4
自有
输送高度400m
汽车泵
2
租赁

HGY13混凝土布料杆
4
自有
最大半径13米，4KW
SCD200/200VA施工电梯
2
自有
载重2.0t，55.5KW
SCD200/200施工电梯
2
自有
载重2.0t，44KW
SCD200Y施工电梯
1
自有
载重2.0t，55.5KW
JS500砂浆搅拌机
2
自有
22 KW
交流电焊机
9
自有
37.5KVA
钢筋对焊机
3
自有
100KVA
GHG40剥肋滚压直螺纹机
8
厂家提供
10KW
钢筋切断机
5
自有
4KW
等离子切割机
5
自有
15KW
钢筋弯曲机
4
自有
3KW
钢筋调直机
4
自有
7.5KW
空压机
6
自有
7.5KW
插入式混凝土振捣器
60
自有
行星式，2.2KW
平板式混凝土振捣器
6
自有
1.5KW
圆盘锯
6
自有
4KW
圆刨
6
自有
单（双）面压刨、平刨，1.6KW
砂轮机
6
自有
0.75KW
蛙式打夯机
8
自有
3KW
高压水泵
3
自有
37 KW ，45 KW ，55KW
电动套丝机
2
自有
TQ3A，1KW
台式钻床
2
自有
0.75KW
卷板机
2
自有
25KW
咬口机
2
自有
1.5KW
流压炜弯机
2
自有
WC27-108，5.5KW
焊条烘干箱
3台
自有
GRACO224-619，2KW
焊条恒温箱
2台
自有
2.5 KW
焊缝电加热器
60个
自有
2KW
碳弧气刨
5个
自有
2KW
焊条保温桶
60只
自有

角向磨光机
60只
自有
4KW
卡环
20个
自有
5吨
白棕绳
100米
自有
Φ16
导链
6只
自有
3t、5t、10t
撬棍
20只
自有

拟投入的检测与测量仪器
序号
设备名称
型号
数量
1
焊缝检验尺

2只
2
超声波探伤仪
SMART---220
2台
3
水准仪
C32II
2台
4
全站仪
TC-702
2套
5
钢盘尺
50m、30m
各2个
6
7

钢卷尺
经纬仪
天顶准直仪
5m、3m

各10把
3台
1台
7
经纬仪

J2
4台
8
激光铅垂仪
WILD-ZL
2台
9
GPS接收机
GX1230
3台
10
铟钢水准尺
2m
1对
大型机械进出场计划
大型机械
数量
进场时间
退场时间
M440D塔吊
1
2006年5月中旬
2008年3月13日
M760D塔吊
1
2006年5月中旬
2008年4月13日
C70/50B塔吊
2
2006年6月10日
2006年12月17日
ZSL5092塔吊
1
2006年6月10日
2007年6月25日
F0/23B塔吊
1
2006年6月10日
2006年9月1日
H3/36B塔吊
1
2006年6月10日
2006年12月17日
HBT80-13S混凝土输送泵
4
2006年5月15日
2007年11月1日
HGY13混凝土布料杆
4
2006年5月20日
2008年1月31日
HBT120C-2120D 混凝土输送泵
4
2006年5月15日
2008年1月31日
SCD200/200VA施工电梯
2
2006年9月17日
2008年5月22日
SCD200/200施工电梯
2
2006年10月18日
2007年12月1日
SCD200Y施工电梯
1
2006年9月17日
2007年12月1日
JS500砂浆搅拌机
2
2006年8月5日
2007年12月1日
