E算量使用教程.doc

精算之道 以简为美

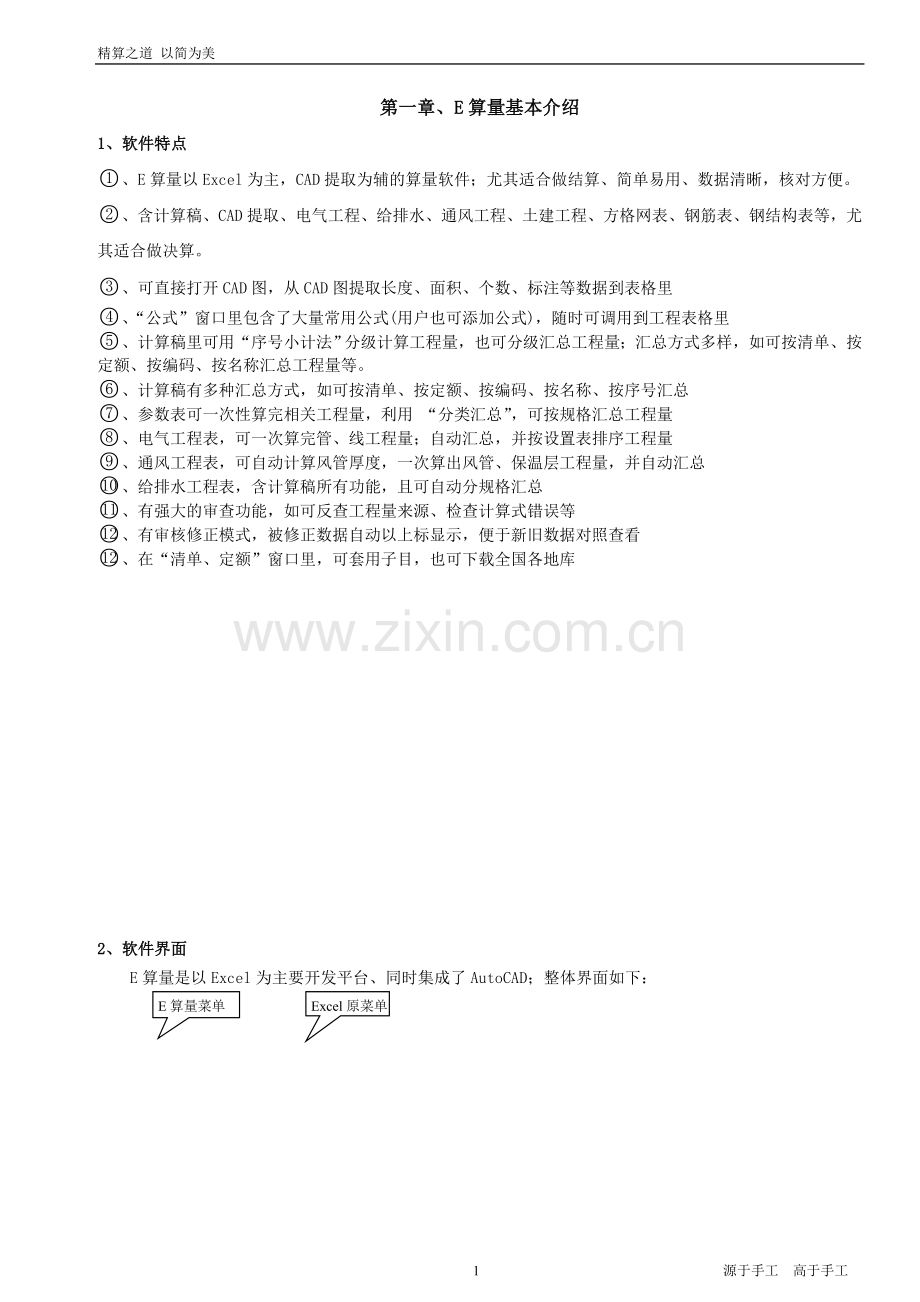

第一章、E算量基本介绍
1、软件特点
、E算量以Excel为主，CAD提取为辅的算量软件；尤其适合做结算、简单易用、数据清晰，核对方便。
、含计算稿、CAD提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等，尤其适合做决算。
、可直接打开CAD图，从CAD图提取长度、面积、个数、标注等数据到表格里
、“公式”窗口里包含了大量常用公式(用户也可添加公式)，随时可调用到工程表格里
、计算稿里可用“序号小计法”分级计算工程量，也可分级汇总工程量；汇总方式多样，如可按清单、按定额、按编码、按名称汇总工程量等。
、计算稿有多种汇总方式，如可按清单、按定额、按编码、按名称、按序号汇总
、参数表可一次性算完相关工程量，利用 “分类汇总”，可按规格汇总工程量
、电气工程表，可一次算完管、线工程量；自动汇总，并按设置表排序工程量
、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总
、给排水工程表，含计算稿所有功能，且可自动分规格汇总
、有强大的审查功能，如可反查工程量来源、检查计算式错误等
、有审核修正模式，被修正数据自动以上标显示，便于新旧数据对照查看
、在“清单、定额”窗口里，可套用子目，也可下载全国各地库

2、软件界面

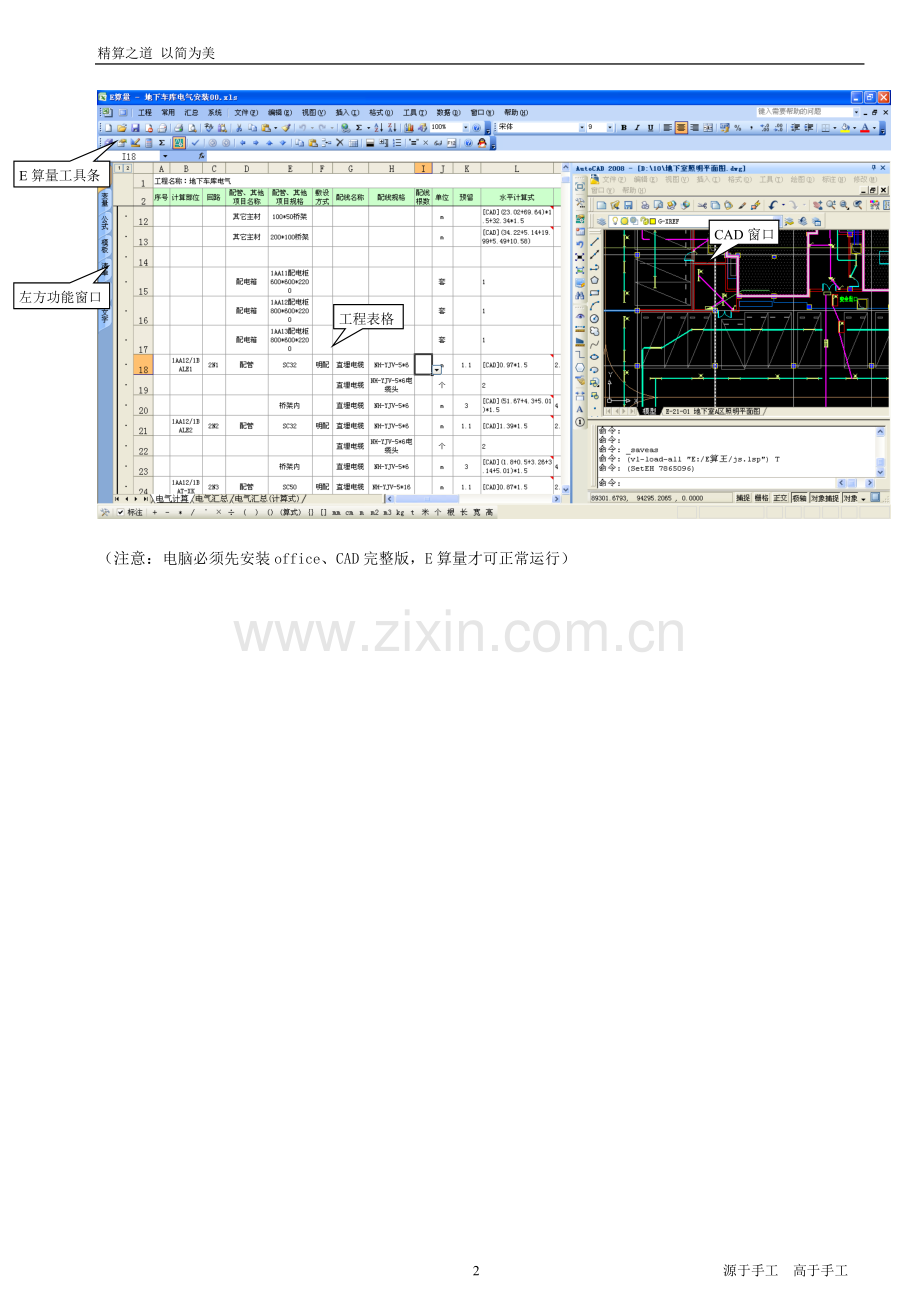

E算量是以Excel为主要开发平台、同时集成了AutoCAD；整体界面如下：
Excel原菜单
E算量菜单

左方功能窗口
E算量工具条
CAD窗口
工程表格

（注意：电脑必须先安装office、CAD完整版，E算量才可正常运行）

2.1、菜单栏

-》可选择不同专业模板，新建工程
-》打开已做工程
-》保存工程表格
-》保存工程表格、及图纸
-》另存当前工程表格
-》另存当前打开的表格
-》将以前表格插入到当前工程
-》生成当前表格的副本
-》针对工程全局的设置
-》针对当前表格的设置
-》刷新计算当前表格
-》打印预览当前表格
-》查杀excel，提高安全性

-》套用清单、定额子目时，原有“名称”列不变
-》该单元格不应用列公式
-》该单元格应用列公式
-》可多种方式隐藏、删除行列
-》根据关键列排序
-》批量调整单元格数值
-》设置当前列的下拉项
-》将当前单元格设为一个变量
-》为单元格设置大写金额转换公式
-》统计多少个单元格含数值
-》统计所选单元格不同项数目
-》根据选项，自动填充单元格
-》根据选项，清除单元格文字
-》快速清除表格所有批注
-》批量调整单元格数值
-》按级别统计整个表格

-》可选择计算稿进行汇总
-》分类汇总表为计算稿样式，同时提取计算式
-》分类汇总表同时分级统计工程量
-》分类汇总表为数据透视表样式
-》

-》E算量改进的历史记录
-》打开E算量使用帮助文档
-》打开E算量使用视频教学
-》登录E算量产品网站，可下载最新版
-》和E算量客服QQ交流
-》管理外链文件
-》外链文件列表

2.2、工具栏
：新建工程
：打开工程
：保存工程
：保存所有打开的工程
：打印预览表格
：当前工程设置，针对整个工程有效
：当前表格设置，只对当前表格有效
：撤销模式，开启撤销模式，次模式下操作的步骤均可在表格左上角实现撤销
：刷新计算当前表
：选择计算稿进行汇总
：显示/隐藏CAD窗口，点击此按钮嵌入CAD至表格。
：智能下拉
：显示/隐藏审核窗口，自动将旧数据以上标方式显示，便于新旧数据对照

：显示公式分析窗口
：子表窗口
：返回至上一个单元格
：前进至上一个单元格
：将选择列左移一列
：将选择列右移一列
：将选择行上移一行
：将选择行下移一行
：复制行
：粘贴行
：插入空行，也可按Insert键，快速插入行
：删除选择的行
：行排序
：行批量操作
：高亮显示当前行
：分级显示表格
：重新排列序号列
：批量浮动数值,可批量调整表格内数据工程量
：字符替换，替换单元格字符
：检查当前算式的拼写错误
：输入计算式时自动转为计算值，切换式按钮，主要用于参数表，输入表达式后，软件自动转化为公式值
：重启快捷键。偶尔快捷键失灵，点此按钮可重启快捷键功能
：打开软件使用帮助
：和客服进行QQ交流
2.3、功能窗口
“工程”：列出了打开的工程、表格名、表内*号目录，点击节点，可快速在表格定位。
“变量”：自动列出了当前工程所有变量，通过该窗口可快速调用变量至工程。
“公式”：内置了常见几何公式等，用户可进行编辑、补充。
“模板”：内置了多个专业的常用模板表，可直接调用到工程中
“清单”：内置了各地清单库，也可点按钮“下载库”下载更多的清单库
“定额”：内置了各地定额库，也可点按钮“下载库”下载更多的定额库
“文字”：内置了大多工程字符、工程参数等

3、新建工程、添加表格

3.1、新建工程
、点菜单“工程-》新建工程”，或点工具栏按钮 ，开始新建工程。
、在弹出的新建工程窗口里，选择工程模板-》输入工程名称 -》 点按钮 -》 将新建一个空白工程。若在卡片里选择工程为模板，将新建一个完全一样的工程。
（注意：E算量工程即为excel文件，也可直接用excel打开）

3.2、添加表格至工程
软件提供了：计算稿（通用表）、电气工程表、通风工程表、给排水工程表、土建工程表、方格网土方表、钢筋表、钢结构表、标准构件表等；也可添加自编的表格。
有多种方法添加表格至工程：
、点菜单“工程-》新建工程”，或点工具栏按钮 -》选择模板表-》点按钮。
、在“模板”窗口内，双击表格名节点，所选表格即可添加至工程。
、点菜单“工程-》添加已有表格”，在弹出对话框里选择文件，即可添加至工程。
4、工程设置
新建工程后，将自动弹出“工程设置”窗口；也可点菜单“工程-》工程设置”，再次打开该窗口。
“工程设置”是针对整个工程进行设置的，下面为各选项卡详细介绍。

4.1、“工程信息”选项卡
工程信息里每行名称，都相当于一个全局变量，可在各表格调用；如计算稿表头就调用了变量“工程名称”、“编制单位”；也可在工程信息窗口尾行添加新的变量。

4.2、“常规”选项卡
该选项卡主要应用于计算稿，详见第二章

4.4、“日志”选项卡
一般填写工程概况，或者在计算过程的遇到的问题，便于下次查对。

4.5、“钢筋”选项卡
详见第五章

4.6、“附件”选项卡
可添加任意格式工程相关文件，便于日后查阅。

4.7、“快捷键”选项卡
除Insert为固定的快捷键，F3 – F12键，均可定制对应内容：
4.8、“保存”选项卡

、推荐5-15分钟自动保存一次工程
、“保存工程时自动备份”：每保存一次工程，将产生一个备份，便于以后恢复工程
、“保存工程时自动保存CAD”：由于保存CAD文件比较慢，故软件默认不自动保存CAD
、“设置编辑备份”：设置保护密码后，工程只可打开查看，不能编辑修改
、”删除所选备份”：可清除确定不需保留的工程备份
、恢复当前工程”：可根据时间，从备份中恢复工程。

5、表格设置

5.1、“基本”选项卡
表格设置基本选项卡里面可设置列定义，讲自己新建的表格或者增加的列输入列定义，可在统计列选择是否在汇总表汇总这列或者仅仅显示这列。列公式可设置，如：工程量列公式处输入：=F

5.2、“数据应用表”选项卡
这里可设置表格的下拉选项名称，设置好后可在下拉选项选择。更适用于专业模板表。

5.3、“备选项”选项卡
这里可设置某列下拉选择选项，如单位列

5.4、“变量表”选项卡
表格设置变量表主要应用在专业模板表需要设置变量，可输入变量名，将配电箱竖直管线长度设为变量名AA，以下表格将要用到这个数据的地方均可用AA代替。

5.5、“格式”选项卡
可设置表格格式，目录行，小计行及工程量行分别设置文字大小，文字样式，颜色，等等。
6、工程管理
6.1、工程窗口
工程窗口以树状显示：工程名 / 表格名 / *号目录；在计算稿序号列输入*号，可表示分部、子分部:
*行 ：表内一级目录，一般代表分部工程；
**行 ：表内二级目录，为一级目录的子级；可视为子分部工程；可用*细节任意多级子目录。
可点“工程”窗口内按钮，刷新显示工程目录。
点击“工程”窗口内节点，可快速定位表格位置，比手工在表格内查找快捷很多。

6.2、表格内分级显示
点按钮，将弹出对话框：

可根据需要，勾选“按*号分级显示”、或“按序号分级显示”，再点按钮“刷新分级”，显示如下：

第二章、计算稿
1、基本操作
1.1、*号分级管理工程量
在序号列里输入*号表示分部、**表示子分部；在左边“工程”窗口里，将自动显示*号目录；点击节点，可快速在表格里定位。
点按钮，表格可根据*号分级显示表格，非常便于查看。

1.2、工程量 = 算式×倍数
倍数一般为构件数，倍数为空时默认为1。
3
(0.3+0.6)[长]
2.7

1.3、运算符替换
可点按钮，将弹出如下替换窗口，可以设置为自动替换字符，如*号自动换成×， /号换成÷；
也可点，手工替换选择的单元格。
也可在该窗口里，添加其他需要替换的字符。

1.4、批量浮动数值
将表格内需要调量的数据选中后，可点按钮，将出现以下窗口，可将算式内的数字，+/-/*/÷，一个具体系数。整体调整工程量数据。

1.5、横向标注，输入快捷

、算式里可在“[ ]”中输入注释，如 “3[宽]*5[高]”，可正确计算值为15；
、可在表格下方工具栏选择，快速添加标注。

工具栏若无需要项，可在设置里输入文字，回车后也可添加上方标注，软件同时自动记忆。
点按钮，将弹出标注管理窗口，可集中编辑常用的标注；也可直接打开软件目录下（一般在D/ESL）的“常用标注.txt”，进行编辑。
、可在表格左方工程窗口下，点击文字，也可快速讲文字和符号调用至算式。

1.6、上方标注，清晰直观
、在算式中选择需标注的部分，点右键菜单-》选“编辑上方标注”，即可手工输入上标，如图：
、选择需标注的部分，在工具栏的选择标注，可快速添加上标。
、选择需标注的部分，在表格左方“文字”窗口里，点击文字，也可快速快速添加上标。

1.7、套用清单、定额子目
首先在清单、定额窗口里，打开相应库；

有2种方法套用子目：
、在“编码”列里输入子目编码，软件将自动套用相应子目
、在清单、定额窗口里，双击相应的子目节点，软件也将自动套用该子目
清单、定额窗口里，默认只列出了部分库；点按钮 “下载清单/定额库”，将进入E算量官网，可在此页面进行下载。

2、计算方法
2.1、手输法
在“计算式”列直接输入算式，“工程量”列自动得量；有时最简单的方法，最实用。

2.2、变量法
有两种方法定义变量：
、直接在“变量”列里输入变量名，则将当前行工程量定义为该变量；引用变量的工程量将刷新计算。
、在变量列下拉里选择，软件将自动生成新的变量

单量：变量值为不乘系数，计算式本身的值
序号：变量名 = ‘序’+ 当前行序号
其他：变量名 = 选择项 +　１、2、3…

有两种方法调用变量：
、直接在算式里手工输入变量名

、利用“变量-》变量列表”窗口
变量窗口上方列出了工程所有变量；下方指出当前变量，被哪些工程量调用。
双击变量可调用变量至工程；也可按Ctrl键、或框选多个变量，点右键菜单-》选“调用所选变量”，将批量调用至工程。

2.3、下行合计法
有时工程量比较复杂，可拆分为多个分量行；在选择分量行上点右键菜单，选“合计选择行”，将在下行生成合计行；修改分量时，合计行将自动刷新。

2.4、序号小计法
、用数字表示序号，如1、2、3
在序号下行输入算式，序号行将产生小计值 = 分量之和。

、序号可分子级
一级序号：单独的数字，如1， 2， 3
二级序号：包含一个点号，如 2.1、 2.2，依此类推。
小计值 = 子级工程量之和。

序号
编码
名称
单位
构件数
计 算 式
工程量
2

建筑面积
m2

小计
140.0
2.1

1层

小计
26.0

2*3
6.0

4*5
20.0

2.2

2层

小计
114.0

5*6
30.0

2
6*7
84.0

、注释行不参与小计
序号为#表示注释行，不参与小计(但参与汇总)。可以手工输入#，也可在选择行上点右键菜单，选“设置为注释行”；以后也可在选择行上点右键菜单，选“取消注释行”，软件都将自动刷新小计、汇总。

2.5、“常用公式”法
“常用公式”窗口里，预置了常用公式，用户也可自己添加公式、常用参数，便于以后重用。
窗口上方列出了所有公式，下方列出当前公式的参数值。
双击“公式”单元格，即可调用计算式至工程；也可双击“名称”、“值”单元格进行调用。
点右键菜单-》选“调用时添加标注”，调用算式将类似“π/4*3[长轴直径]*2[短轴直径]”。

-》可用*号分类管理各类公式
-》公式行：可用汉字作为变量名；用户可修改、添加公式
-》参数值行：一个公式可有多行参数值，选择哪行参数值，则调用该行参数值计算；用户可预先输入常用参数，便于以后选择调用

2.6、CAD提取法
若有CAD图，可直接从图上提取工程量，详见第三章.

4、表格汇总
4.1、统计特性量
本软件提供两个统计函数，可以根据特性统计：
bm(a1)： 统计编码以a1开头的工程量
bm(=a1)：统计编码等于a1的工程量

mc(b1)： 统计名称以b1开头的工程量
mc (=b1)：统计名称等于b1的工程量

4.2、汇总当前计算稿
在*、**行下拉选择汇总方式后，软件将自动汇总当前目录下的工程量，∑行表示汇总行。
当修改、增加、删除工程量时，汇总行都将自动刷新。(汇总方式详见3.4)

4.3、汇总多张计算稿
点菜单“计算稿-》汇总计算稿”，在弹出的以下窗口中，列出了当前工程的所有表格、*号目录，所有节点都可以勾选，以确定哪些工程量需要汇总。
“汇总表名”：可命名新的汇总表名称
“汇总模式”：主要针对审核模板，可单独汇总原始量，审核量及原始量和审核量对比表
“工程量行”： 以哪些数据为汇总对象，默认数据行为工程量行，汇总也将是工程量行
“汇总方式”：后面将详解
“分布方式”：后面将详解
“显示分量”：指是否显示分量行

4.4、汇总方式详解
(注意：序号为0的工程量行，不参与汇总。)
、“按定额汇总”：按定额子目汇总套了定额子目的工程量行

、“按清单汇总”： 按清单编码汇总工程量行。
用户只需要输入9位编码，软件将自动生成12位编码。若项目特征相同，则合并为同一个清单量，否则生成新的12位编码 (见下图) 。

、按清单/定额汇总：当清单量下同时计算定额量时，采用该方式汇总。同一样，软件根据项目特征，合并或生成新的12位清单编码，同时合并清单下的定额量。

、“按编码汇总”：将编码相同（名称可能不同）工程量，合并汇总。

、“按编码/名称汇总”：将编码、名称均相同的工程量，合并汇总。

“按名称汇总所有工程量”：将名称相同的所有行工程量，合并汇总。

、“按名称汇总一级量”：将名称相同的一级序号工程量，合并汇总。

、“按名称汇总一级量及分量”：将名称相同的一级序号量、分量，合并汇总；但忽略其他级序号的工程量。

、“按一级序号汇总”：将一级序号相同的工程量合并汇总，适用于手工控制汇总。

、勾选“工程设置-》计算稿-》类别列”，则汇总时将先分类别，再合并汇总。

4.5、分布方式详解

不分部：选择不分部汇总，软件会不考虑*号分级，将所有部位工程量按名称规格汇总。
按计算表目录：汇总时软件会考虑计算表*号划分的目录，按照目录进行分开汇总。
按*级目录，例如：计算表一级目录若是表示不同楼栋，那汇总时将会按楼栋分开汇总
按**级目录，例如：计算表二级目录若是表示不同楼层，那汇总时将会按楼层分开汇总
按***级目录，同上
汇总方式是很灵活的，关键只要计算表按*号把目录设置好了，汇总就非常方便，操作也非常简单。

5、工程审查
5.1、工程导航
、“工程”窗口树状方式显示目录，点击节点，可快速导航、定位

、表格内也可用*号管理工程量，点按钮，按*刷新分级，可分级显示表格，便于查看工程量

5.2、反查工程量
、本软件的工程量都是excel公式形式，都可通过excel编辑栏查看：先选择需要核算的工程量，再点击编辑栏，软件将自动列出引用了哪些单元格，工程量是否有误，就一目了然了。

、表格左边窗口点“工程”，下方“引用”窗口，自动列出了当前工程量引用的单元格或变量；点击节点，可在表格里自动定位。

5.3、核算局部量
选择算式中需要核算的部分，如 ，工具栏中将自动显示值，这非常便于核算局部量。

5.4、刷新计算表格
点工具栏按钮，将弹出以下窗口；勾选相应的选项，点按钮“刷新计算式行” “刷新小计行” 或“刷新*级汇总”，即可重新计算一遍工程量。

5.5、算式拼写检查
输入算式时，偶尔难免手误，如少输括号、运算符等；当算式较长时，很难检查到错误之处；本软件的算式拼写检查功能，很好的解决了该问题。
当输入的算式有误时，软件将自动弹出拼写检查窗口（也可点按钮，打开拼写检查窗口）：

软件将指出算式问题所在，并自动定位到错误位置；修改错误后，可点按钮“应用”，更新到计算稿中。
点按钮“下一个”，将自动搜索下一个有问题的算式，从而实现全表格查错。

第三章、CAD提取
1、将CAD与表格结合
点击表格上方，可讲CAD嵌入到表格里面（建议先单独打开CAD，嵌入已打开的CAD）

2、CAD最大化和隐藏
若是想看全表格，隐藏CAD窗口，可点击CAD右上角，再点击按钮“CAD” ，即可显示CAD窗口。
点主菜单栏按钮，软件将进入全屏显示；再次点退出全屏。
3、CAD设置
点窗口里CAD设置按钮，将弹出设置窗口：

提取位数：提取工程量的小数位
夹点数：额设置夹点数，选择图元时，以蓝色夹点方式选中图元的最大夹点范围，超出夹点数，不再以蓝色夹点方式选中。
比例：提取工程量时换算比例，如：比例是1000:1，CAD中长5000，则提取量 = 5000÷1000（比例） = 5
不同比例图纸，可点击测算比例测算，E算量表格里数值 = CAD里数值 / 比例
测算图纸比例步骤：
点CAD设置-》“比例”右边按钮“测算”-》在CAD里画一根线（在已知长度的两点间画，比如轴线）-》软件会自动计算比例。E算量表格里数值 = CAD里数值 / 比例（不要看图示比例，那是打印比例）
运算符：提取到表格内的多个数据自动用运算符累计。
直量绘线：在CAD中直接量取时，是否绘制线条，或者绘制直线还是多段线
提取后标注：提取时，是否在CAD图上添加标注
直量时标注：直量时，是否在CAD图上添加标注
数值样式：可设置提取到表格的数值是明细分量还是一个总量
按比例标注：直量或提取CAD，标注数值时，是否进行比例换算
将图黑白化：CAD图形可能有多种颜色，将图黑白化，显示将更加醒目
提取前颜色、原始线宽，原始图层：将提取后的图元设置成提取前颜色，原来线宽及归入到原始图层。
算式标注：提取到CAD里面的数据前面是否添加[CAD]前缀。
问号及乱码：可选择CAD图纸中的问号，点击问号及乱码，软件可自动替换正确的字体，将问号替换成文字。
增强分解图块，多重块转普通块：可将图纸中多重块分解成普通块
：可设置图纸直量或提取后的颜色，以及标注的颜色
4、更多工具，
可在此管理所有分区，选集和图层管理
、分区，可绘制一个矩形或者异形分区，元件可能分布在多个区域，有时只需识别某一区域元件；故软件提供了分区识别功能。操作方式如下：点按钮更多工具，，则开始在CAD中描绘区块，按回车键、或点右键结束描绘（无需闭合，软件会自动闭合）；将定义一个新的区块，也可修改区块名（直接输入、或按F2键进入编辑状态）。
可定义多个区块，点击区块节点时，将最大化显示当前区块。

、选集，选中的图元将会显示在这里
、图层，所有图层管理区域集中在这里，可在此批量管理CAD图层
5、图元批量识别
CAD很多操作是需要先选择图元，若全靠手工选择，效率较低；故本软件提供了批量识别图元功能，操作方式如下：

、快选，若需分区识别，点“分区操作”，先对图纸分区。点击快选，看CAD命令提示，请选择识别样本，选择一个图元作为识别样本，软件将自动识别属性相同的图元，快选功能适用于比较单一的图块。

、单图元，
选‘单图元’-》选一个图元作为识别样本，弹出的选项窗口里：
“通用”一般勾选“实体类型”“图块名称”即可；
其他选项要根据图元特征选择，如：
若是图块，要勾选“图块名称”
若是多段线，要勾选“曲线长度”
若是圆，要勾选“圆形半径”
若是圆弧，要勾选“圆弧长度”
若是文字，要勾选“文字内容”
若是门窗，要勾选“门窗编号”
若是填充图案，要勾选“填充面积”
若是图块带文字（是一个整块），要勾选“图块名称”“图块属性下的TEXT”属性
再点提取个数

、双图元，
适用于两个单独图元组成的图块，例如：带应急装置的荧光灯，应急装置和荧光灯为单独的图元。看CAD命令栏提示，依次选择两个单独图块。

、图元加文字
适用于一个图元带一个文字，但图元和文字是两个单独的图元，例如：带文字的空调插座。看CAD命令栏提示，依次选择一个图块和一个文字

、查文字，可搜索图纸里面的文字，关键词可输入也可从CAD中提取，点击A提取到关键词。

、统计，可一次性统计所选范围内所有图元，可下拉按图块名称统计和其他方式统计，统计之前先把其他图层隐藏，只显示统计图元的图层。

、过滤重叠，同一个坐标位置重叠画的图元，勾选此选项，软件识别过程将自动过滤掉重叠处的图元。以保障识别个数的准确性
、忽略已识别，此选项针对已识别过的双图元和图元+文字，再识别剩下的单图元时，会自动忽略掉之前已识别过的双图元和图元+文字。以保证识别的准确性。

6、管线批量处理
6.1 喷淋
分两种方式，有标注的图纸选择管径按图纸标注，无标注的图纸下拉选择管径按按喷头数识别

按图纸标注操作步骤（需按以下顺序操作）：
、选择样本（依次选择喷头样本，管线样本，管径标注样本）
、自动打断（若管线是用一条整体的线段画的，未在喷头中心点打断，需点击此按钮，软件会自动将管线在每个喷头中心点打断，打断过程不要移动和缩放图纸）
延至中心（对于管线只画到喷头边缘，并未延伸至喷头中心的图纸，需点击此按钮，软件会自动将管线延伸至每个喷头中心点，延伸过程不要移动和缩放图纸）
、自动分类（自动分类是将不同管径的图纸分类到不同图层里面，分类过程不要移动或缩放图纸）

以上操作结束后，自动分类后的图纸，不同的管径的管线会归类到不同的图层，下面将出现管线图层区域。（如下图所示）：

所有有标注的管线全部都归类到了以上的DN25-DN150图层。
需要注意的是,图纸中没有标注的管线被分类到了管线0图层，双击这个图层，将显示所有没有标注的管线，这些管线需要手动归类，手工归类方法如下：
可选择这几根线，按住CTRL键，鼠标左键点下这个先正确的图层，若是DN25的线，点下DN25图层。
可选择这几根线，若是DN32的线，在DN32图层处点右键，将所选图元归入该图层
将所有管线0图层里面的线段归类后，可以提取数据了。双击DN25图层，将选中所有DN25管线，点击提取所选图元长度按钮，将所有DN25管线的长度全部提取到表格。其他图层的管线提取方法相同。

按喷头数识别操作步骤：

操作先需设置下喷头数规范（在选择样本旁，点击设置图标）：
可根据图纸设计规范，勾选自定义，将设计规范喷头数输入到设置表格自定义下面，若没有设计说明，可勾选轻危险级或中危险级。具体操作步骤如下：

、选择样本（依次选择喷头样本，管线样本，管径标注样本）
、将所有管线断开处连接起来
、设置主管，每一个单独的喷淋回路，需要选择一段主管，在选择样本里下拉，将所选图元设为主管。
、自动打断（若管线是用一条整体的线段画的，未在喷头中心点打断，需点击此按钮，软件会自动将管线在每个喷头中心点打断，打断过程不要移动和缩放图纸）
延至中心（对于管线只画到喷头边缘，并未延伸至喷头中心的图纸，需点击此按钮，软件会自动将管线延伸至每个喷头中心点，延伸过程不要移动和缩放图纸）
、自动分类（自动分类是安装喷头数勾选的规范将不同管径的图纸分类到不同图层里面，分类过程不要移动或缩放图纸）

接下来的操作跟按图纸标注的方式一致，提取管线长度至单元格即可。

6.2 电气

此功能可以批量选择、批量延伸电气管线，主要适用于消防报警电线图，操作方法如下：
、选择样本
选择元器件样本（每一种不同的元器件选择一个，点右键结束，软件会自动选中分区范围内所有选中的相同的元器件。
选择线缆样本，（每一种不同类型的线缆分别选择一根，点右键结束，软件会自动选中分区范围内所有的线缆。
、延至中心
若是线缆没有画到元器件中心点，选择样本结束后，点击此按钮，软件会自动将所有线缆延伸到元器件中心点。

接下来可以批量提取相同管线的线缆，用选择样本里面的选择线缆样本，点击一根线缆，点右键，软件将选中所有相同类型的线缆，再点击提取长度即可批量提取到单元格。
也可使用单图元，选择一根线缆，勾选线型或颜色，识别相同线型或颜色的线缆，再批量提取到单元格内。
、设置线数、识别回路
此功能还在完善中，暂不建议使用

6.3 立管

在图纸有立管处，可使用此功能布置立管到图纸中，输入立管处名称，标高及线数，如开关，标高为2.9（层高）-1.3（安装高度），线数可下拉设置，点手工布置布置到图纸中，布置结束后，点右键结束，然后点击提取管长或者提取线长到计算式（竖向）。这样提取的数据可反查。

7、连接断开线
可将图纸中断开线批量连接起来，先点击“测”，将断开线之间的间距测好，再点击批量连接断开线，看CAD命令栏提示，选中一根线缆样本，软件将自己将分区范围内的，这个断开间距范围的断开线连接起来。

8、取消选择图元
已选择的图元点击这个图标取消选择。
9、屏幕截图
可将屏幕截图，也可截图CAD图纸中图元提取至表格。

10、反查图元

反查单元格对应图元：可将鼠标放到CAD提取后的数据单元格，点击反查单元格对应图元，软件会自动定位到CAD图纸中，显示这个单元格的数据是来自CAD图纸中哪些地方。
反查所有提取过图元：软件会显示所有CAD当中提取过后的图元，以蓝色夹点方式显示。
反查图元对应单元格：选中CAD中提取后的图元或线段，点击反查图元对应单元格，鼠标会定位到EXCEL对应的这个图元所提取过的单元格。快速定位到这个图元被提取到了哪个单元格内。

11、隐藏所选图元的图层
选中不需要的图层里面的任意图元，点击此图标，可将选中图元的图层隐藏起来。

12、布置计数

布置计数可手动在CAD图纸中计数，输入计数名称，布置完点右键，点击提取所选图元个数提取个数到表格。这样提取后的数据可反查。

13、快速选择相同图元
就是图元批量识别里面的快选功能，详见第三章，5小节内的图元批量识别说明。

14、测量长度
点该按钮后，在图上连续描线量长度，点右键或回车结束测量，长度则输出至算量表中（快捷键cc）

15、测量矩形面积
点该按钮后，在图上描线量矩形面积，点右键、或回车结束测量，矩形面积则输出至算量表中

16、测量多边形面积
：点该按钮后，在图上描线量多边形面积，如图CAD图纸中绘制多段线，点右键、或回车结束测量，面积则输出至算量表中

17、提取所选图元长度
先选择图元，再点该按钮，已选图元的长度则输出至算量表中，（快捷键dd）

18、提取所选图元面积
先选择图元或者填充块，再点该按钮，已选图元的面积则输出至算量表中 ，（快捷键ee）

19、提取所选图元个数
先选择图元，再点该按钮，已选图元的个数则输出至算量表中，（快捷键gs）

20、快速提取文字中数值
当一组文字中含有数字，只想提取里面的数值而非文字时，可点击这个功能。软件将过滤掉文字，只提取数字到表格。

21、快速提取文字
先点该按钮, 再选择文字图元或标注，文字则输出至算量表中。也可先选择文字，点击此按钮将选中文字提取到表格。

22、批量提取文字
可将多组文字框选，或批量选中CAD表格内文字，点分行或分列提取至单元格。

23、批量标注图元
可将图纸中的图元批量标注，长度，面积，周长等。

24、点击内部生成面积
选择一个封闭图形，点击此图标，可将此图形面积生成在图形内部，点击右键，面积数据将提取至表格。

25、点击内部生成周长
选择一个封闭图形，点击此图标，可将此图形周长生成在图形内部，点击右键，周长数据将提取至表格。

第四章、参数表
1、简介
同一个构件，一般需要同时计算若干个工程量，若都用计算稿，输入工作比较繁重。大多构件都能设计成参数表；参数描述了构件的相关属性，如编部位、尺寸等。

本软件的提供大量参数模板表，与纯手编的参数表基本完全一样，唯一区别是需要设置下参数表头，操作如下：
、选择表头任意单元格
、点主菜单“参数表 -》 当前行设置为表头”

2、模板库管理
2.1、模板库结构
模板库内置了大量常用模板表，如常见几何图形、安装模板表、土建模板表。
模板库节点层次为：模板库名 / 模板类别 / 模板表
“模板表”节点下，可能还含“实例构件”节点，如标准构件 (实例构件，指参数表中的一构件行)

2.2、调用模板表
点击模板表节点时，软件右下方将显示模板表、示意图的预览（见上图）。
点按钮“调用表”、或双击表格节点，将添加该表格至工程。

2.3、模板库常用功能
在模板库窗口点右键菜单，将弹出菜单：

-》快速在模板库里定位当前算量表的模板表
-》可根据不同专业，新建一个模板库
-》新建模板表类别

-》在资源管理器中，快速定位模板表文件。

2.4、重用表格、实例构件
重用表格：
、软件中打开已有表
、点菜单“参数表”-》选“另存为模板表”
、选择软件目录下的“构件库”文件夹，表格则存入模板库中，下次可调用。

备份实例构件：
在工程的参数表中点右键菜单 –》选择“备份构件行”，当前构件行则存入模板表中，下次可调用。

3、参数表输入
3.1、手输法
输入参数后，软件将自动产生工程量公式。如门窗宽为0.9，高为2.4，则其面积值为2.16，公式为“=0.9*2.4”。当然用快捷键F3-F5复制行，再进行修改，从而提高效率。

3.2、调用法
在“模板表预览”窗口里双击构件行，将调用该构件行到工程中，适当修改参数即可。

4、参数表工程量的查看、编辑
当前表为参数表时，软件将自动显示“参数表公式分析”窗口，该窗口将当前行所有单元格公式，分行显示在下方表格中，查看公式时一览无余。

4.1、多种模式查看工程量
、“计算式”模式：以数值表达式显示工程量

、“英文原始公式”模式：以原始excel公式形式显示工程量

、“英文简化公式”模式： 在原始excel公式基础上，优化了IF函数

、 “中文原始公式”模式：用中文表示公式中的变量

、“中文简化公式”模式： 中文原始公式基础上，优化了IF函数。

4.2、批量编辑公式
参数表预设的公式，可能和实际工程不同，这时就需要修改公式。可直接在下方“参数表公式分析”窗口里，修改中、英文公式。
如将门窗总面积公式“宽*高*数量”，修改为“(宽+0.2)*高*数量”，软件将弹出“公式修改方式”提示窗口，用户可根据情况，选择相关选项；这种批量修改公式的方式，极大的提高了效率。

4.3、添加工程量列
在表头行输入新的工程量名称，然后在下一行编辑公式。

5、直接在参数表中小计、合计
手工汇总参数表，一般是运用“sum函数 + 手工选择单元格”，这种方式操作繁琐，且易出错，通过以下操作，将可快速汇总：
、在第一列输入s (大小写均可)：自动产生小计行
、在第一列输入ss(大小写均可)：自动产生合计行
、默认只汇总工程量列；但可在参数列再次输入“s/ss”，软件将强制汇总参数列。

6、提取计算式、分类汇总
提取计算式：参数表中良好的体现了构件属性，通过浏览中文公式，算量过程非常清晰明了；因此直接用参数表对审的现象，越来越多。

本软件能从参数表“提取计算式”，既利用了参数表的快速计算，又延续了某些用户“计算式对审”习惯。

提取计算式过程中，软件同时也汇总工程量，不过直接累加有时无意义，而需要分规格汇总。如“砼体积”，可根据墙厚、部位、砼标号进行分类汇总。

点主菜单“参数表-》汇总参数表”，将弹出汇总选项对话框，点“开始汇总”按钮，即可新生成汇总表。也可在“汇总预览”页面里进行预览，通过“导出选择行”按钮，手工输出至计算稿里。

汇总设置:
、勾选参数表：默认勾选所有参数表，可以将去掉不需要汇总的表节点勾选
、勾选工程量：默认勾选所有工程量，可以去掉不需要汇总的工程量勾选，也可以勾选参数
、分类条件，是针对选择的工程量设置的，每个工程量可设置的不同。
首先选择工程量（可多选），再点“分类名称”下拉框，其中列出了构件所有参数。在其中选择分类名称，可以选择多个分类名称。

如“砖墙宽度”有0.12、 0.18、0.24，选择“砖墙宽度”为分类名称时，软件将：
“砖墙宽度=0.12“的工程量汇总在一起
“砖墙宽度=0.18“的工程量汇总在一起
“砖墙宽度=0.24“的工程量汇总在一起
、仅有“分类名称”时，无法实现类似“砖墙宽度 ≤0.18”的汇总。
通过在“分类函数”单元格，编写宏语言，可以实现高级分类汇总。

宏语言简介：
A、 x代表“分类名称”，如上图x代表“砖墙宽度”, “x<= 0.1
