附件3 主要设备表

序号
设备名称
规格型号
单位
数量
单重(t)
总重(t)
一
工艺系统

1
烟气系统

1.1
FGD增压风机
Q=7 0Nm3/h,150℃, 静压头2200Pa, 静叶可调
台
1

1.2
挡板门

1.2.1
入口挡板本体
5×3.5m
台
1

1.2.2
旁路挡板本体
5×3.5m
台
1

1.2.3
入口挡板电动执行机构
2.2kW
台
1

1.2.4
旁路挡板电动执行机构
2.2kW
台
1

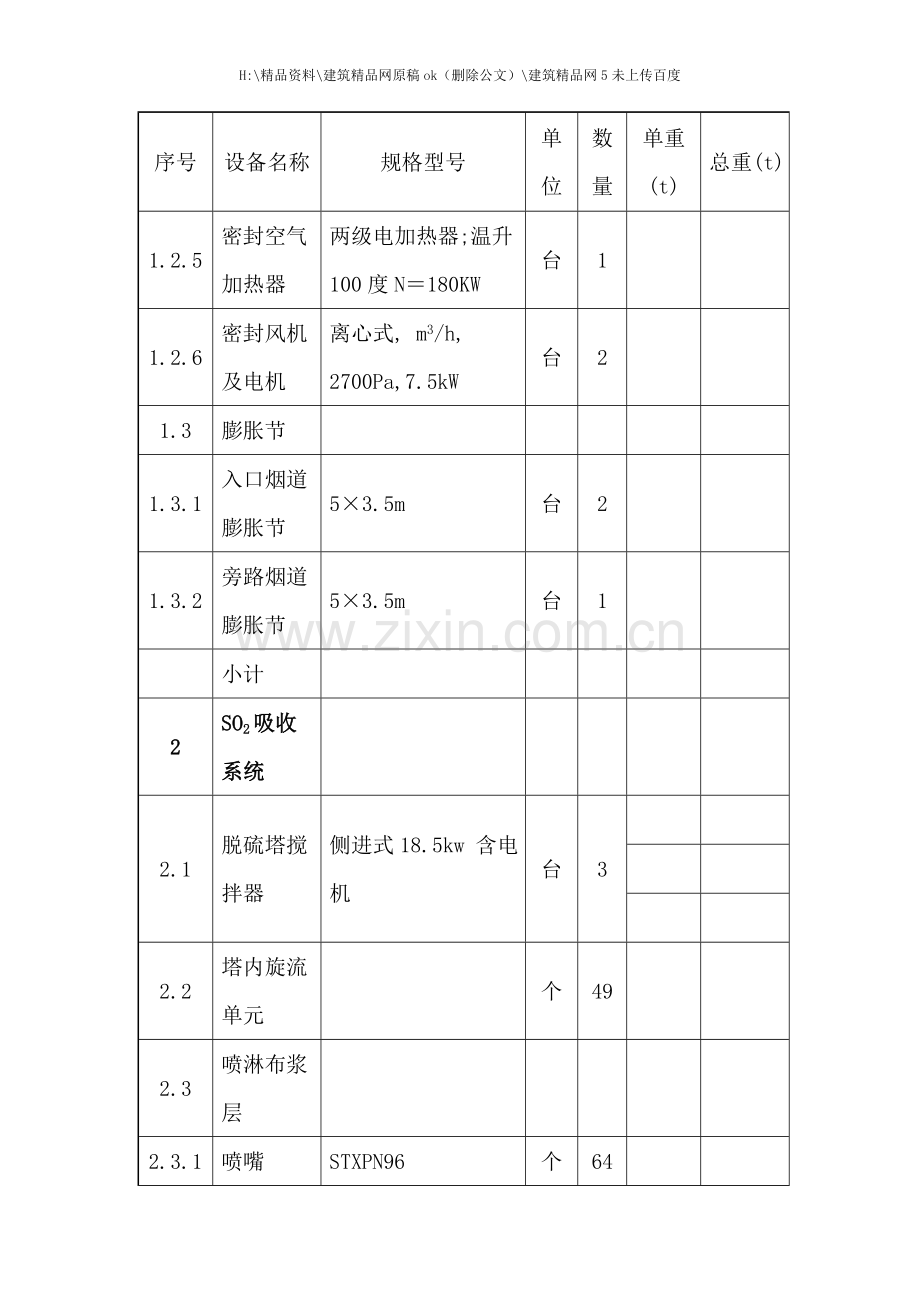

1.2.5
密封空气加热器
两级电加热器; 温升100度N＝180KW
台
1

1.2.6
密封风机及电机
离心式, m3/h,
2700Pa,7.5kW
台
2

1.3
膨胀节

1.3.1
入口烟道膨胀节
5×3.5m
台
2

1.3.2
旁路烟道膨胀节
5×3.5m
台
1

小计

2
SO2吸收系统

2.1
脱硫塔搅拌器
侧进式18.5kw 含电机
台
3

2.2
塔内旋流单元

个
49

2.3
喷淋布浆层

2.3.1
喷嘴
STXPN96
个
64

2.3.2
喷淋层管路
FRP,Φ９m,2层
套
1

2.4
除雾器及冲洗系统
D=９m, 出口液滴含量75mg/Nm3, 材料PP
套
1

2.5
吸收塔循环泵1
Q=1500m3/h,H=18m, 轴功率160kw
台
1

2.6
吸收塔循环泵2
Q=1500m3/h,H=24m, 轴功率200kw
台
1

2.7
石膏浆液排出泵
Q=25m3/h,H=55m, 22kW
台
2

2.8
氧化风机
流量1783Nm3/h, 扬程68600Pa
台
2

小计

3
石灰浆液制备系统

3.1
仓顶收尘器
5.5kw
台
1

3.2
仓壁振打器
1.1kw
台
3

3.3
回转式卸料阀
３t/h,2.2kW
台
2

3.4
消化机
能力３t/h, 3kw
台
2

3.5
石灰浆液箱搅拌器
7.5kw
台
1

3.6
石灰浆液泵
20m3/h,30m,7.5kW
台
2

小计

4
石膏脱水系统

4.1
石膏浆液旋流装置
入口流量25m3/h, 浓度15%
套
1

4.2
真空皮带脱水机
石膏产量4t/h, 含水率10%,3kw
套
1

4.3
真空泵
入口流量2200m3/h,55kw
台
1

4.4
石膏滤布冲洗水泵
10.8m3/h,H=50m,7.5kw
台
2

4.5
石膏滤饼冲洗水泵
Q=10m3/h,H=30m, 2.2kW
台
2

4.6
滤液水箱泵
30m3/h,30m, 11kw
台
2

4.7
滤液箱搅拌器
4kw
台
1

小计

5
工艺水系统

5.1
工艺水泵
80m3/h,65m,37kW
台
2

5.2
除雾器冲洗水泵
80m3/h, 65m,37kW
台
2

小计

6
浆液排空及回收系统

6.1
事故浆液罐搅拌器
37kw
台
1

6.2
事故浆液泵
30m3/h, 20m,11kW
台
1

6.3
吸收塔排水坑搅拌器
顶进式, 5.5kw
台
1

6.4
吸收塔排水坑泵
30m3/h,23.5m,15kw
台
1

小计

7
检修起吊设备

7.1
增压风机电机起吊设施
起重量10t, 起吊高度10m
台
1

1.1
7.2
增压风机转子起吊设施
起重量10t, 起吊高度11m
台
1

1
7.3
浆液循环泵起吊设施
起重量10t,起吊高度5m
台
4
0.9
3.6
7.4
脱水机起吊设施
起重量10t,起吊高度5m
台
1

0.9
7.5
真空皮带脱水机检修起吊设备
起重量5t,,起吊高度5m
台
1

0.59
7.6
其它检修起吊设施电动葫芦
起重量3t,起吊高度3m
台
1

0.32

小计

8
压缩空气系统

8.1
厂区内仪用储气罐及管路
储气罐5m3
个
1

小计

9
阀门(含电动执行器)

电动蝶阀
( 含电动执行机构)
DN50
套
32

DN65
套
14

DN80
套
30

DN100
套
24

DN150
套
12

DN200
套
12

DN300
套
4

手动球阀
DN15
套
46

DN20
套
37

手动蝶阀
DN50
套
86

DN65
套
19

DN80
套
77

DN100
套
41

DN200
套
18

DN300
套
4

小计

456

工艺设备合计

二
暖通专业

1
分体柜式空调机LFD14N

台
2

2
轴流风机T35-11No5

台
10

3
轴流风机用自垂金属百叶风口

个
10

小计

三
电气设备

(一)
设备

1
高压柜( 含PT柜)
KYN28-10, 配VS1
台
5

2
直流屏

套
1

3
综合保护单元

套
3

4
低压柜
MNS
台
18

5
UPS
15KVA 30MIN
套
1

6
检修电源箱

台
4

7
现场操作柱

个
27

小计

( 二)
随机备件

1
断路器
NSD100

3

2
断路器
C65N-2P 10A

10

3
断路器
C65N-2P 6A

10

4
接触器
B25

5

5
接触器
B12

5

6
接触器
B9

5

7
热继电器
T25

5

8
热继电器
T16

5

9
按钮
XB2

10

10
信号灯
XB2

10

小计

合计

四
仪表自动化

1
PLC系统
19"LCD,操作员站2套,工程师站1套,打印机2台,控制机柜及电源分配柜等。
套
1

S7 400主机架

CPU 414
6ES7-414-2XG04
块
1

UR2 9槽机架
6ES7 400-1JA01
块
1

PS407电源
6ES7-407-0KA01
块
1

CP 通讯模板
6GK7-443-1EX11
块
1

备用电池
6ES7 971
个
2

2M FLASH EPROM
6ES7 952-1KL00
块
1

ET200站

IM153-1
6ES7-153-1AA03
块
9

SM321
6ES7 321-1BH02
块
30

SM322
6ES7 322-1HH01
块
12

SM331
6ES7 331-7KF02
块
13

SM332
6ES7 332-5HF00
块
2

PS307
6ES7 307-1EA00
块
9

DIN轨
6ES7 390-1GF30
块
9

前连接器
6ES7 392-1BJ00
块
57

DP接头

个
10

SITOP电源
10A
块
6

配电器/隔离器

块
104

控制柜

面
5

现场操作箱

面
20

操作台

面
4

工控机
PC 547B
台
5

LCD显示器
Hp 19‘’
台
5

画面监控软件
Siemens WinCC RC 8K V6.2
套
1

画面监控软件
Siemens WinCC RT 8K V6.2
套
3

编程组态软件
Step 7 V 5.4
套
1

工业交换机
6GK51080BA002
台
1

网络打印机
Hp Laser
台
3

应用软件

套
1

2
火灾报警和消防控制系统
包含脱硫岛消防广播报警系统一套, 火灾紧急照明系统一套。切换设备、 专用备用电池电源及自动充电器
套
1

3
脱硫分析仪表

3.1
出口CEMS系统
承包人负责拆迁安装发包人原有设备

3.2
入口CEMS系统
检测参数: SO2、 NOX、 O2、 烟尘量, 烟气流量, 压力, 温度。包括SO2、 NOX、 O2分析仪、 烟尘仪、 流量计、 压力变送器、 温度计及附属装置等设备, 配数据采集系统, 留有与环保监测站接口。分析仪安装在就地的分析小屋内, 配空调。
套
1

4
PH计

台
2

5
质量流量/密度计

台
1

6
压力变送器

台
14

7
超声液位计

台
2

8
雷达料位计

台
1

9
电磁流量计

台
9

10
差压液位变送器

台
6

11
热电阻

台
10

12
就地压力表

台
11

13
隔膜压力表

台
10

14
流量开关

只
16

15
料位开关

只
4

16
压力开关

只
4

17
仪表保护箱

只
80

( 注: 具体数量和规格型号以施工图为准)
