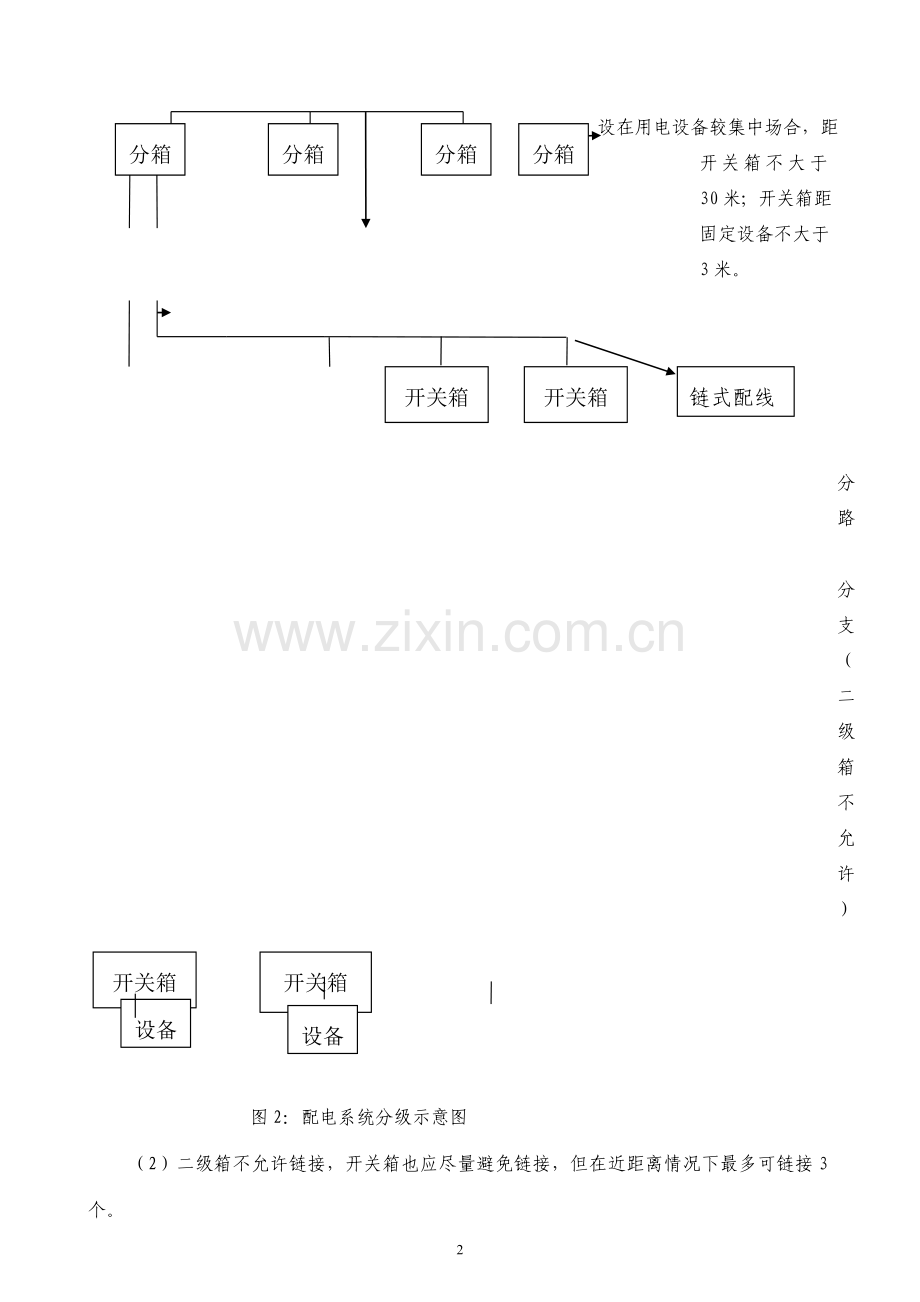

临时用电讲义一、 施工现场临时用电安全技术规范共有25条强制性条文，第一条就是在施工现场临时用电专用的电源中性点直接接地的220/380V三相四线制低压电力系统中，必须：1、采用三级配电系统（每个用电设备必须经过3个层次送电）；2、采用TN-S接零保护系统（三相五线系统；制指有几条线路在工作3N220/380V50HZ）；3、采用二级漏电保护系统。 A 220v O 380v C B 工作接地 图1：电源中性点直接接地低压变压器原理图 二、 1、分级分路原则：（1）用电设备不能从总箱或分箱接出。总 箱设在便于外界电源引入处，与分箱距离不做规定。分路分箱分箱分箱分箱 设在用电设备较集中场合，距开关箱不大于30米；开关箱距固定设备不大于3米。开关箱开关箱链式配线 分路 分支（二级箱不允许）开关箱开关箱 设备设备图2：配电系统分级示意图（2）二级箱不允许链接，开关箱也应尽量避免链接，但在近距离情况下最多可链接3个。（3）总箱配电回路不应超过6个。从上级向下级引出电源线叫分路；从同级间引出电源线叫分支；电缆线宜采取放射式配线；架空线宜采取树干式配线；配电线路越少越好；分箱必须留有备用分路。2、动、照分设原则：在夜间施工时照明比动力更重要（比如安全撤离；夜间高处作业、保温棚内等）。动力开关箱与照明开关箱必须分设。在一、二级配电箱同箱设置时，动力和照明应分路配电分别设置总隔离开关。3、压缩配电间距原则：分配电箱与开关箱之间；开关箱与用电设备之间的空间间距应尽量缩短。4、环境安全原则：配电箱周围应有足够2人同时工作的空间和通道，并不得放物品，不得有灌木、杂草。敷设位置安全，防止引发设备损坏、机械损伤、触电和电气火灾事故。三、电路基本保护系统：接地保护系统；过载与短路保护系统；漏电保护系统（一） 用电系统主要分为：1、不接地系统：IT系统；2、接地系统：TT系统、TN系统1、接地系统：（1）TT系统（T1：电源中性点直接接地；T2设备接地点独立于电源中性接地点）；（2）TN系统（英文：T：大地；N：零；C：合；S：分离,IEC认为零线是带电部分）TN-S系统：从首端（第一个）漏电保护器零线进线处分开N、PE线的系统（中性点接地后的中性线叫零线）；（5.1.3条：TN系统中通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。）2、能在变压器接地处分开N、PE线是最好的方式。3、经过漏电保护器的零线（工作零线N）严禁再做接地保护；重复接地线只能与保护零线（PE线）相连接（5.1.4条），重复接地电阻值应10欧姆；工作接地是指工作零线接地保护，只能在漏电保护器前设置，如总箱进线处或变压器处，工作接地电阻值应4欧姆；防雷接地电阻值应30欧姆。4、PE线必须在电箱处做重复接地，必须同时符合二个条件：在每个回路首、中、末做重复接地；整个现场不得少于3处重复接地。例如总箱分出2路，不少于5处重复接地；总箱分出3路，不少于7处重复接地。（如总箱引出N路，则重复接地数2N1个）L1 DK RCD L3L2PEN图3：电源四线入户的TNS系统保护零线引出示意5、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。6、PE线：绿/黄双色线；N线：淡蓝色线，不允许另用。相线L1（A）-黄色、L2（B）-绿色、L3（C）-红色。7、当电源四线入户时，NPE线应先进PE端子板，从PE端子出来后到漏电保护器。总隔离开关 总漏电断路器N线端子板RCD L1L2L3 PE线端子板NPE 工作接地 图4：电源四线入户的TNS系统8、PE线截面与相线截面的关系相线芯线截面S（mm2）PE线最小截面（mm2）S16S16S3516S35S/2（二）漏电保护1、应首选漏电保护器分电磁式（稳定但当漏电动作电流大于等于100A时失效，且价格贵）；电子式的辅助电源发生故障时要能自动分断。（有缺相保护功能，价格便宜）。工作原理：当无漏电时，瞬时电流相量为0进多少出多少互感器无磁场；当有漏电时，因部分漏电电流被PE线分流走有磁场形成。故所有工作线路必须穿过漏电保护器，但PE线不能当N线接入漏电保护器。2、二级保护（总箱、开关箱）：开关箱漏电动作电流为一般场所不大于30mA；潮湿与腐蚀介质场所不大于15mA；额定漏电动作时间不大于0.1秒。选择总箱漏电保护器时必须同时满足三个条件：1）漏电动作电流大于30mA；2）漏电动作时间大于0.1秒；3）I*T不大于30mA*S电流通过人体的效应（15-100HZ）分为：1）感知域0.5mAs；2）摆脱域10mAs；3）安全域30mAs漏电保护器极数和线数必须与负荷的相数和线数保持一致，因为线数较多漏磁参数越大，灵敏性较差。如电焊机：2极2线；灯：1极2线；电动机：3极3线（极是指：有分断点的线） RCDL1L3N 图5：三极四线RCD内部示意图四、接地装置1、接地装置主要由接地体与接地线连接组合而成，要求必须焊接。接地体（或接地线）引出地面不得少于2个点，出地面后焊成一条引线。接地体（线）不要求镀锌，但不得使用镙纹钢或铝材。接地装置尽量利用自然接地体，如钢筋结构（塔基）、金属井管、非燃气金属管道等。 接地引出线，应引至塔机开关箱PE端子板上 图6：塔机基础做自然接地体的内部示意图人工接地体：垂直敷设时，接地极相互间距不宜小于长度2倍（否则接地极间引起同性排斥影响散流效果），顶端埋深为0.8m。圆钢直径大于等于4mm；钢管壁厚大于等于3.5mm；角钢板厚大于等于4mm 接地引出线 图7：人工 0.8m接地体 示意图 2.5m 5m 5m接地线联接采用搭接焊时，扁钢搭接长度为其厚度2倍；圆钢搭接长度为其直径的6倍。2、宁夏年平均雷暴日数（15d40，如银川市19.7天；石嘴山市24天；固原市31天）根据规范5.4.2条，机械设备、钢管脚手架高度32m，且在相邻防雷装置的保护范围以外时，应安装防雷装置。五、配电装置1、机械设备清理、维修时必须从上一级可靠断电，防止误操作。挂禁止合闸牌，并派专人监护。开关箱箱门上锁，钥匙和熔断管由设备维修人员保管。2、箱体材料宜采用冷轧铁板（不易变形），板厚1.5-2mm。小容量开关箱板厚可不小于1.2mm。采用绝缘板时，要具有阻燃性。（但木板包铁皮不行）3、配置不允许不配置电器安装板，将所配置的电器、端子板等直接装在箱体上。装设安装板时，应与箱体正常安全位置的后侧面留有一定的间隙，在间隙内进出线，在正面不允许有接线。HK系列胶盖、石板闸；瓷插式熔断器，已严禁使用（第一批建设事业“十一五”禁止使用技术公告）。4、分开加设N、PE接线端子板（紫铜）必须作符号标记；其中N线端子板与铁质安装板之间必须保持绝缘；而PE线端子板与铁质安装板之间必须作电气连接。金属箱门与金属箱体必须通过采用编织软铜线做电气连接。5、统一进、出线口位置进、出线口统一设在箱体下底面，有利于防止风、沙、雨、雪侵害，同时要求进出线口应为光滑的圆洞，并配置进、出线固定卡子，进、出线加绝缘护套并成束固定在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。6、箱内电器安装尺寸选择间距名称最小净距（mm）并列电器（含单极熔断器）间30电器进、出线瓷管（塑胶管）孔与电器边沿间15A，3020-30A，5060A及以上，80上、下排电器进出线瓷管（塑胶管）孔间25电器进、出线瓷管（塑胶管）孔至板边40电器至板边407、电器装置的选择（1）总配电箱：当设置总漏电断路器时，装设总隔离开关、分路隔离开关、分路断路器。 DK 总RCD 1DK 2DK（分隔离开关）PE 1KK 2KK（分断路器） NPE N L1L3 重复接地 图8：总箱设置总漏电断路器时的示意图当设置分路漏电断路器时，装设总隔离开关、总断路器、分路隔离开关。 1DK 2DK 2RCD N DK (总隔离) 1 C 1RCD 2 PE KK (总断路) N PE L1L3 重复接地图9：总箱设置分路漏电断路器时的示意图隔离开关应设置于电源进线端，应采用有可见分断点，并能同时断开电源所有极的隔离电器。总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。（2）分配电箱：装设总隔离开关、总断路器、分路隔离开关、分路断路器。（3）开关箱：必须装设隔离开关、漏电断路器。当漏电断路器具有可见的分断点时，可不另设隔离开关。（4）电器装置漏电参数的级配主要依据：漏电动作电流逐级大于30mA；漏电动作时间逐级大于0.1秒（开关箱）；I*T不大于30mA*S（人体安全域）；工作电流的级配依据组织设计中的计算值来确定；如选用有透明罩带漏电功能的组合电器则其透明罩要有：3E认证标志，经受8KV电压试验。8、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱中心点与地面的垂直距离为1.4-1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。中心点与地面的垂直距离为0.8-1.6m。9、配电箱、开关箱内的连接线必须采用铜芯绝缘导线，不得有外露带电部分（做绝缘包扎），导线分支接头不得采用螺栓直接压接，应采用焊接或连接套管压制并做绝缘包扎。10、配电箱应编号并有用途、分路标记及内部电器配置系统接线图（要标明进出线位置）。箱门应配锁，由专人负责。11、配电箱、开关箱进、出线严禁承受外力，箱内不得放置任何杂物，并保持整洁。且不得随意挂接其他用电设备。12、配电箱输出回路不宜多于6个分路；不允许从开关进线端直接连接，必须采用套管压制或焊接。六、外电防护高压线路周围存在很强的电场，而且距离高压线越近，电场越强。这种强电场在达到一定量值（在一定条件下）时，会使场中的空气介质击穿（发生闪络放电）。因此，在高压情况下人体触电与低压情况下人体触电有所不同，不仅人体直接或通过导体间接触及高压线路会发生触电，这是由于人体和高压线路之间的空气介质被高压电场击穿（电离极化）所致。所以，为了防止高压触电，在人体和高压线路之间必须保持足够的安全距离或采取隔离防护措施，以保证人体在任何情况下不致触及或过分接近高压线路。外电防护三部曲：保证安全操作距离；搭设安全防护设施；无防护措施时禁止施工。在施工现场中，考虑到操作和运输等因素，高压线路周围的安全距离应符合下述规定：1、在建工程不得在高压线路下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及杂物等。2、在建工程（含脚手架具）的外侧边缘与高压架空线路的边线之间必须保持的最小安全操作距离应符合下表。上下脚手架的斜道严禁搭设在有外电路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与10kv以下的架空线路边线最小水平距离不得小于2m。最小安全操作距离(m)高压线路额定电压（kv）1以下11035110154220330500最小安全操作距离46810151、 施工现场的机动车道与高压架空线路交叉时，架空线路的最低点与路面的垂直距离应不小于下表数值。最小垂直距离（m）高压线路额定电压（KV）1以下135最小垂直距离672、 高压防护如因现场条件所限而达不到上述安全操作距离时，则必须采取防护措施。如屏障、遮栏、围栏、保护网，以及悬挂醒目的警告标志牌。防护架宜采用木架，当采用金属架时，必须做良好的接地。在架设时应有电气工程技术人员或专职安全人员负责监护。防护设施搭设应符合下表。(1)迁移高压线路与改变工程位置如上述安全距离和防护设施均无法实现，则应停电迁移高压线路或改变工程位置。否则不得施工。 外电线路与防护设施之间的最小安全距离（米）外电线路电压等级（KV）1035110220330500最小安全距离（m）1.72.02.54.05.06.03、 起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机任何部位或被吊物边缘与架空线路边线的最小安全距离应符合下表。起重机与架空线路边线的最小安全距离电压（kv)11035110220330500安全距离（m）沿垂直方向1.5345678.5沿水平方向1.523.54678.5七、电缆敷设1、需要三相四线制配电的电缆线路必须采用五芯电缆。且必须包含淡蓝、绿/黄双色绝缘线。2、任何无专人随时监管的临时用电线路都严禁拖地明设，架空敷设宜选用无铠装电缆，严禁沿脚手架、树木或其他设施敷设，应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线；在室外直接埋地敷设宜选用铠装电缆，埋设深度不小于0.7m，在电缆上下左右铺厚5cm细砂，上面覆盖砖或砼板等硬质保护层,应设方位标志。3、电缆沿围墙敷设的高度低于2.5m时，需进行暗敷设。直埋电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2米高到地下0.2米处都必须加设防护套管，套管内径不小于电缆外径的1.5倍。4、在建工程内的电缆线路，必须采用电缆埋地引入，严禁穿越脚手架引入。利用工程垂直孔洞、竖井，并靠近用电负荷中心。固定点每楼层不少于一处，水平敷设最大弧垂距地不小于2m。沿墙角、地面敷设时应采取防机械损伤和电火措施。八、现场照明无自然采光的地下大空间施工场所，应编制单项照明用电方案；照明系统宜使三相负荷平衡，每一单项回路上灯具和插座数量不宜超过25个，负荷电流不宜超过15A；室外220v灯具距地面不得低于3m，室内220V灯具距地面不得低于2.5m，并架设整齐规范，不能把电线绑在钢筋或金属杆上。不准使用碘钨灯作移动照明。碘钨灯架设高度不得低于3m，距易燃物不宜小于50cm，外壳做保护接零，开关箱内装设漏电保护器。九、用电设备（一）手持式电动工具1、按其绝缘和防触电性能共分为三类，类工具指具有金属外壳、采用普通单重绝缘的工具（绝缘阻值2兆欧）；类指具有塑料外壳、采用双重绝缘或金属外壳加强绝缘的工具（绝缘阻值7兆欧）；类指采用安全电压（36伏以下）供电的工具（绝缘阻值1兆欧）2、手持式电动工具使用时，必须按规定穿戴绝缘防护用品。塑料外壳类工具和一般场所手持式电动工具中的类工具可不连接PE线。（一般场所：相对湿度75的干燥场所；无导电粉尘场所；气温不高于30场所；有不导电地板场所等；危险场所：相对湿度长期处于75以上的潮湿场所；露天并且能遭受雨、雪侵袭的场所；气温高于30的炎热场所；有导电粉尘场所；有导电泥、砼或金属结构地板场所；施工中常处于水湿润的场所等；高度危险场所：相对湿度接近100场所；蒸汽环境场所；有活性化学媒质放出腐蚀气体或液体场所；具有两个及以上危险场所特征场所等）（1）类工具：其外壳与PE线的连接点（不少于二处）必须可靠；其开关箱中的漏电保护器应按潮湿场所对漏电保护的要求配置；其负荷线应采用耐气候型橡皮护套铜芯软电缆并且不得有接头。（2）类工具：其金属外壳与PE线相连接，并设漏电保护；负荷线采用耐气候型橡皮护套铜芯软电缆并且不得有接头。（3）类工具：在狭窄场所使用时，其开关箱和控制箱、安全隔离变压器应设置在场所外面，并连接PE线，使用过程中应有人在外面监护；其开关箱中的漏电保护器应按潮湿场所对漏电保护的要求配置；其负荷线应采用耐气候型橡皮护套铜芯软电缆并且不得有接头。3、正、反向运转控制装置中的控制电器应采用接触器、继电器等自动控制电器，不得采用手动双向转换开关作为控制电器。（二）起重机械：在强电磁波源附近工作的塔机，操作人员应戴绝缘手套和穿绝缘鞋，并应在吊钩与机体间采取绝缘隔离措施。（三）夯土机械1、PE线连接点不得少于2处；负荷线采用耐气候型橡皮护套铜芯软电缆。2、使用夯土机械必须按规定穿戴绝缘用品且夯土机械的操作扶手必须有绝缘套筒，使用过程有专人调整电缆，电缆长度不应大于50米。严禁缠绕、扭结和被夯土机械跨越3、多台夯土机械并列工作时，其间距不得小于5米；前后工作时，不得小于10米。（四）焊接机械1、电焊机械应放置在防雨、干燥和通风良好的地方。焊接现场不得有易燃、易爆物品。2、一次侧电源线长度不应大于5米，电源进线处必须设置防护罩，进线端不得裸露。二次线应采用防水橡皮护套铜芯软电缆，长度不应大于30米，不得跨越道路，不应有裸露带电部分。3、焊接时必须穿戴防护用品，严禁露天冒雨从事电焊作业。交流电焊机械应配装防二次侧触电保护器。（五）木工机械：木工机械及其负荷线周围必须及时清理木削等杂物，使其免受机械损伤和漏电引起触电及电气火灾。（六）钢筋机械：在使用过程中应垫起，避免雨雪和地面流水的侵害并及时清除其周边的钢筋废料。十、现场用电资料1、施工用电线路应严格按计算结果布设，必须执行“三级配电两级保护” 的用电制度，开关箱要做到“一机、一闸、一箱、一漏、一锁”。2、建立安全用电检测制度，从临时用电工程竣工开始，定期对临时用电工程进行检测，检测包括接地电阻值、电器设备绝缘电阻值（每月不少于一次）、漏电保护器动作参数（每天不少于一次）等。3、施工现场的临时用电应为现场施工专用，不得与外线路联络。4、专业电工和各类用电人员必须经考核合格后持证上岗工作，同时还要定期对其进行用电安全教育和培训。5、安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。同时应符合下列规定：使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转；保管和维护所用设备，发现问题及时报告解决；暂时停用设备的开关箱必须分断电源隔离开关，并关门上锁；移动电气设备时，必须经电工切断电源并做妥善处理后进行。6、施工现场临时用电必须建立安全技术档案，其内容包括：临时用电施工组织设计的全部资料（施工现场临时用电设备在5台及以上或设备总容量在50kw及以上者必须履行“编制、审核、批准”程序，即由电气工程技术人员编制用电组织设计，经相关部门审核及具有法人资格企业的技术负责人批准后，报送监理单位工程监理部审批后实施）。整个临时用电的配电系统图、施工现场配电总平面布置图及每个配电箱的配电系统图，要求用电设备名称齐全。修改临时用电施工组织设计的资料；用电安全技术交底资料；临时用电工程检查验收表（临时用电工程完工时）；电气设备的试验、检验凭单和调试记录；接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；定期检（复）查表；电工安装、巡检、维修、拆除工作记录。7、安全用电组织措施要点建立用电组织设计制度；建立技术交底制度；建立安全自检制度；建立电工安装、巡检、维修、拆除制度；建立安全培训制度；建立安全用电责任制；建立易燃易爆物和腐蚀介质管理制度。8、电气防火技术措施用电系统的短路、过载、漏电保护电器要配置合理，更换要符合原规格。PE线的连接点要确保电气连接可靠；电气设备和线路周围，特别是电焊作业现场和碘钨灯等高热灯具周围要清除易燃易爆物或作阻燃隔离防护；电气设备周围要严禁烟火；配电箱、开关箱内严禁存放杂物，并派专人负责定期清扫；电气设备集中场所要配置可扑灭电气火灾的灭火器材；防雷接地要确保良好的电气连接发生电气火灾时，扑救时应注意以下事项：1）迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线落地造成短路使人触电。2）当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体各部位与带电体要保持一定距离，必须穿戴绝缘用品。3）灭火器材要用干粉灭火机，二氧化碳灭火器，1211灭火器或干燥沙子。严禁使用可导电灭火剂进行扑救。9、电气防火组织措施建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志；建立电气防火教育制度，定期进行电气防火知识宣传教育，提高各类人员电气防火意识和电气防火能力；建立电气防火检查制度，发现问题，及时处理，不留隐患。建立电气火警预报制，做到防患于未然；建立电气防火领导责任体系及电气防火队伍。10、 口诀 铝芯绝缘线载流量与截面的倍数关系 10下五，100上二，25、35，四、三界，70、95，两倍半。 穿管、温度，八、九折。裸线加一半。铜线升级算。 说明：口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：1；1.5； 2.5； 4； 6；10；16；25； 35；50；70；95；120；150；185关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些高温车间或较热地区超过25较多时，才考虑打折扣。例如对铝心绝缘线在不同条件下载流量的计算： 1）当截面为10平方毫米穿管时，则载流量为1050.840安；若为高温，则载流量为1050.9=45安；若是穿管又高温，则载流量为1050.7=35安。2）对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。例如对裸铝线载流量的计算：当截面为16平方毫米时，则载流量为1641.5=96安，若在高温下，则载流量为1641.50.9=86.4安。3)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。例如截面为35平方毫米裸铜线环境温度为25，载流量的计算为：按升级为50平方毫米裸铝线即得5031.5=225安.4）对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为353=105安。95平方毫米的约为952.5238安。5）三相四线制中的零线截面，通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。18
