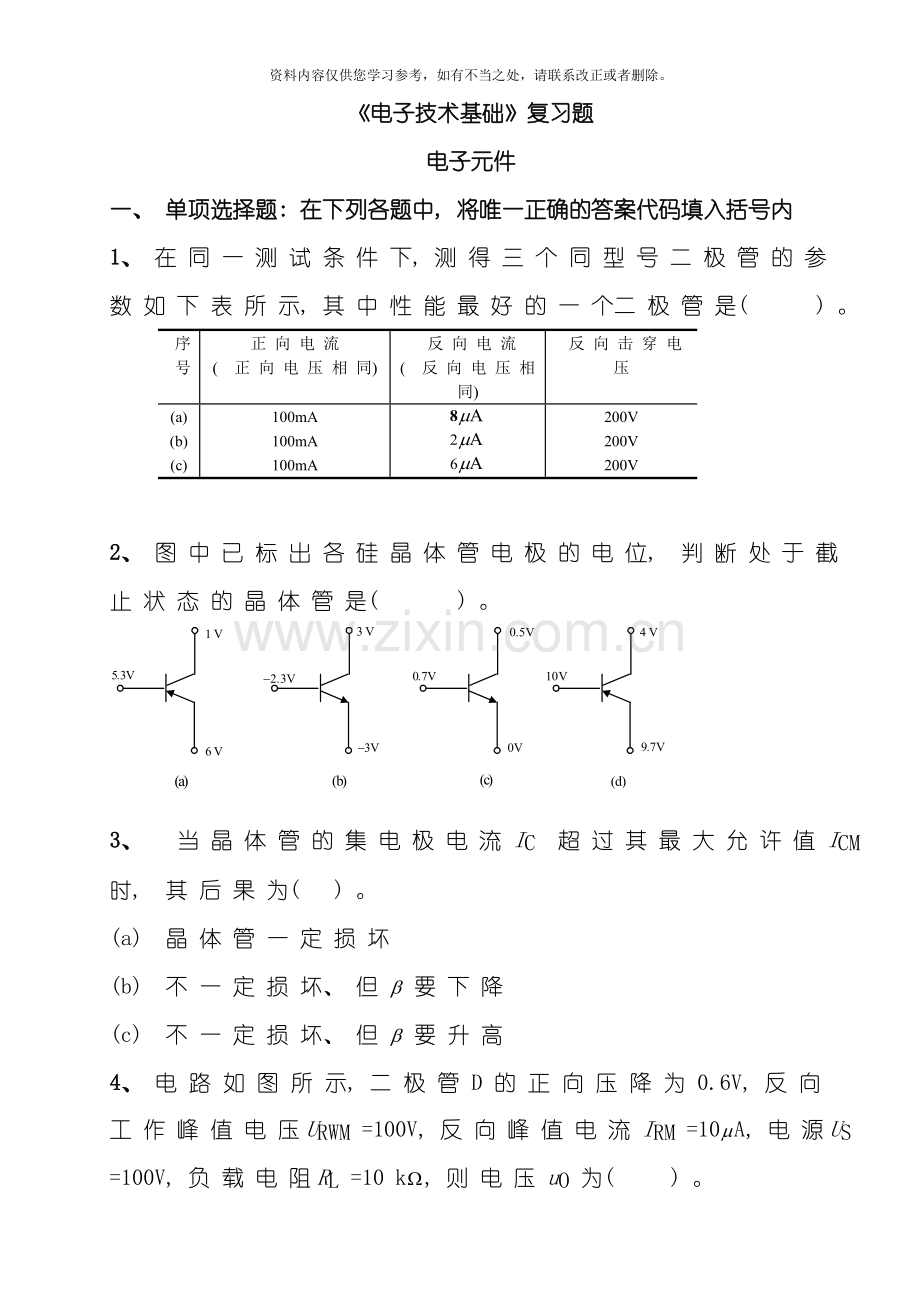

电子技术基础复习题电子元件样本.doc_第1页
第1页 / 共14页
电子技术基础复习题电子元件样本.doc_第2页
第2页 / 共14页
电子技术基础复习题电子元件样本.doc_第3页
第3页 / 共14页
电子技术基础复习题电子元件样本.doc_第4页
第4页 / 共14页
电子技术基础复习题电子元件样本.doc_第5页
第5页 / 共14页
点击查看更多>>
资源描述

1、资料内容仅供您学习参考,如有不当之处,请联系改正或者删除。电子技术基础复习题电子元件一、 单项选择题: 在下列各题中, 将唯一正确的答案代码填入括号内1、 在 同 一 测 试 条 件 下, 测 得 三 个 同 型 号 二 极 管 的 参 数 如 下 表 所 示, 其 中 性 能 最 好 的 一 个二 极 管 是( ) 。 序 号正 向 电 流( 正 向 电 压 相 同) 反 向 电 流( 反 向 电 压 相 同) 反 向 击 穿 电 压(a)(b)(c)100mA100mA100mA826200V200V200V2、 图 中 已 标 出 各 硅 晶 体 管 电 极 的 电 位, 判 断 处 于

2、 截 止 状 态 的 晶 体 管 是( ) 。3、 当 晶 体 管 的 集 电 极 电 流 IC 超 过 其 最 大 允 许 值 ICM 时, 其 后 果 为( ) 。(a) 晶 体 管 一 定 损 坏(b) 不 一 定 损 坏、 但 要 下 降(c) 不 一 定 损 坏、 但 要 升 高4、 电 路 如 图 所 示, 二 极 管 D 的 正 向 压 降 为 0.6V, 反 向 工 作 峰 值 电 压URWM =100V, 反 向 峰 值 电 流 IRM =10A, 电 源US =100V, 负 载 电 阻RL =10 k, 则 电 压 uO 为( ) 。(a) 0.6 V (b) 10 V

3、(c) 0.1 V5、 测 得 某 一 PNP 硅 管 三 个 极 的 电 位 是: VB = -3.2V, VE = -2.5V, VC = -7V, 则 该 管 工 作 在( ) 。(a) 线 性 放 大 状 态 (b) 饱 和 工 作 状 态 (c) 截 止 工 作 状 态6、 低 频 小 功 率 晶 体 管 的 输 入 电 阻 rbe 等 于( ) 。(a) (b) (c) 7、 PNP 型 和 NPN 型 晶 体 管, 其 发 射 区 和 集 电 区 均 为 同 类 型 半 导 体( N 型 或P 型 ) 。 所 以 在 实 际 使 用 中 发 射 极 与 集 电 极( ) 。(a)

4、 可 以 调 换 使 用(b) 不 可 以 调 换 使 用(c) PNP型 可 以 调 换 使 用, NPN 型 则 不 可 以 调 换 使 用 8、 电 路 如 图 所 示, 设 电 压 表 V 的 内 阻 为 无 穷 大, R=10kW, 二 极 管 D 的 型 号 为 2CP10, 则 V 的 读 数 约 为( ) 。(a)0.7V(b) 0.3V (c) 1V9、 电 路 如 图 所 示, 二 极 管 为 同 一 型 号 的 理 想 元 件, 电 阻 R = 4 k, 电 位 uA=1V, uB =3V, 则 电 位 uF 等 于( ) 。(a) 1 V (b) 3 V(c) 12 V

5、10、 电 路 如 图 1 所 示, 二 极 管 D 为 理 想 元 件, ui = 6sintV如 图 2 所 示, U = 3V, 则 输 出 电 压 uO 的 波 形 为 图 3 中( ) 。11、 电路如图 所 示, D为 硅 二 极 管, 根 据 所给 出 的 电 路 参 数 判 断 该 管 为 ( )。(a) 正 偏 (b) 反 偏 (c) 零 偏12、 工 作 在 饱 和 状 态 的PNP 型 晶 体 管, 其 三 个 极 的 电 位 应 为( ) 。(a) VE VB, VC VB, VE VC(b) VE VB, VCVC(c) VB VE, VBVC二、 填空题: 1、 稳

6、 压 管 电 路 如 图 所 示, 稳 压 管 DZ1 的 稳 定 电 压 UZ1 =12V, DZ2 的 稳 定 电 压 为UZ2= 6V, 则 电 压UO 等 于 。 2、 电 路 如 图 所 示, 已 知 uI = 3V, 则 晶 体 管 T 此 时 工 作 在 状态。 3、 电 路 如 图 所 示, 二 极 管 为 理 想 元 件, =3sint V, U=3V, 当= 0 瞬 间, 输 出 电 压 uO 等 于 。4、 电 路 如 图 所 示, 全 部 二 极 管 均 为 理 想 元 件, 输 出 电 压 uO 为 。5、 电 路 如 图 所 示 , 设 二 极 管, 为 理 想 元

7、 件, 试 计 算 电 路 中 电 流= , = 。6、 晶 体 管 处 于 截 止 状 态 时, 集 电 结 和 发 射 结 的 偏 置 情 况 为 发 射 结 , 集 电 结 。7、 电 路 如 图 所 示, , D2 均 为 硅 管( 正 向 压 降 0.7V) , D 为 锗 管( 正 向 压 降 0.3V) , U6V , 忽 略 二 极 管 的 反 向 电 流 , 则 流 过 D1、 D2 的 电 流 分 别 为 和 。8、 晶 体 管 的 电 流 放 大 系 数是 指 。 9、 已 知 某 晶 体 管 的 穿 透 电 流 ICEO = 0.32mA, 集 基 反 向 饱 和 电

8、流 ICBO = 4, 如要获 得 2.69 mA的 集 电 极 电 流, 则基极电流 IB 应为 。10、 电 路 如 图 所 示, 稳 压 管 的 稳 定 电 压 UZ = 6 V, 电 源 US = 4 V, 则 负 载 RL 两 端 电 压 UL 为 。11、 电 路 如 图 所 示, 稳 压 管 DZ 正 向 压 降 视 为 零, 它 的 稳 定 电 压 为 7V, 则 回 路 中 的 电 流 等 于 。三、 计算题: 电 路 如 图 所 示 , 试 分 析 当 时, 哪 些 二 极 管 导 通? 当时, 哪 些 二 极 管 导 通? ( 写 出 分 析 过 程 并 设 二 极 管

9、正 向 压 降 为) 。 四、 计算题: 电 路 如 图 1 所 示, 设, 均 为 理 想 元 件, 已 知 输 入 电 压 =150sin V 如 图 2 所 示, 试 画 出 电 压 的 波 形。 五、 计算题:电 路 如 图1 所 示, 设 输 入 信 号 , 的 波 形 如 图 2 所 示, 若 忽 略 二 极 管 的 正 向 压 降, 试 画 出 输 出 电 压 的 波 形, 并 说 明 t1,t2 时 间 内 二 极 管 D1, D2 的 工 作 状 态。 六、 计算题:交 流 电 压 表 500V 挡 的 原 理 图 如 图 所 示, 表 头 为 磁 电 式, 其 指 针 的

10、偏 转 角 度 与 通 过 表 头 的 电 流 平 均 值 成 正 比, 满 偏 电 流 是, 当 输 入 端 加 正 弦 交 流 电 压 有 效 值U 为500V 时, 表 头 恰 好满 偏, 试 问: (1) 限 流 电 阻 R 应 为 多 大? ( 二 极 管 是 理 想 的, 设 表 头 内 阻 视 为 零) ;(2) 二 极 管 承 受 的 最 高 反 向 电 压 是 多 少? (3) 如 果 二 极 管 开 路, 则 二 极 管 承 受 的 最 高 反 向 电 压 又 是 多 少? 说 明 二 极 管 的 作 用 。 七、 计算题: 放 大 电 路 如 图 所 示, , =270

11、, 晶 体 管 为 硅 管, =0.6 V, =45, 若 要 求 静 态 时 = 5 V, 的 数 值 应 该 调 到 多 少?八、 计算题:电 路 如 图 所 示, 二 极 管 为 理 想 元 件 , 已 知 。(1) 试 分 析 、 的 实 际 极 性。(2) 求 九、 计算题:图示放大电路如 图 所 示 , 已知, , 稳压管的稳定电压UZ = 6V, 试确定该电路静态时的UCE和IC 值 。十、 计算题:电 路 如 图 所 示, 二 极 管 是 理 想 元 件, 设 直 流 电 压 表 的 内 阻为 无 穷 大, 其读 数 为45 V(1) 试 计 算 正 弦 交 流 电 压 的 有

12、 效 值 和 负 载 电 压 的 平 均 值。(2) 的 波 形 如 图 所 示, 试 定 性 画 出 的 波 形。 电子技术基础复习题电子元件参考答案一、 单项选择题: 在下列各题中, 将唯一正确的答案代码填入括号内1、 ( b) 2、 ( d) 3、 ( b) 4、 ( c) 5、 ( a) 6、 ( b) 7、 ( b) 8、 ( b) 9、 ( a) 10、 ( c) 11、 ( b) 12、 ( b) 二、 填空题: 1、 6V2、 截 止 状 态状态3、 0v4、 8v 5、 = 0 , = 5mA 6、 反偏, 反偏7、 0 和 2mA 8、 工 作 在 放 大 区 时 的 电

13、流 放 大 系 数9、 0.03mA10、 0V 11、 0V 三、 计算题:当 时, 二 极 管, , 外 加 正 向 电 压 而 导 通, 点 电 位2.1 V, 二 极 管 外 加 反 向 电 压 而 截 止。 当 时, 二 极 管 导 通, 点 电 位 为0.7V, 不 足 以 使 二 极 管 , 和 导 通 故 而 截 止。四、 计算题:五、 计算题: : 导 通, 截 止 : 导 通, 截 止六、 计算题:(1) (2) 最 高 反 向 电 压 为 0(3) 最 高 反 向 电 压 为 , 二 极 管 对 起 保 护 作 用 。七、 计算题: 又 故 用 代 入 上 式 可 解 得八、 计算题:(1) 实 际 极 性 是a 端 为 负, b 端 为 正 ; 的 实 际 极 性 是c 端 为 负, d 端 为 正。(2) 。九、 计算题:解: 由题意知晶体管基极电位为: 十、 计算题:(1) V , 由 图 示 参 考 方 向 负 载 电 压 平 均 值 应 为 -45V, 正 弦 交 流 电 压 有 效 值 为100V(2) 的 波 形 :
