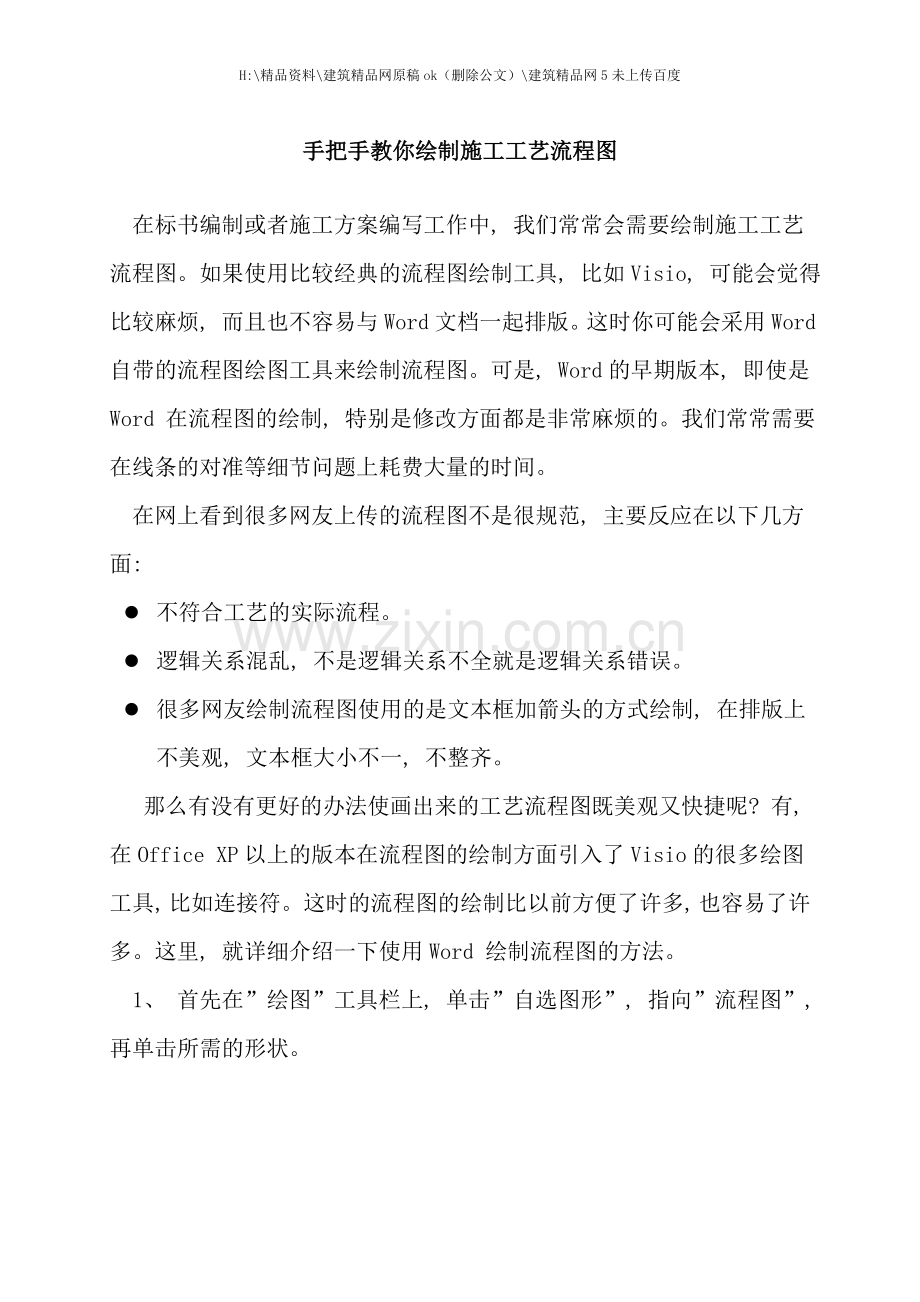

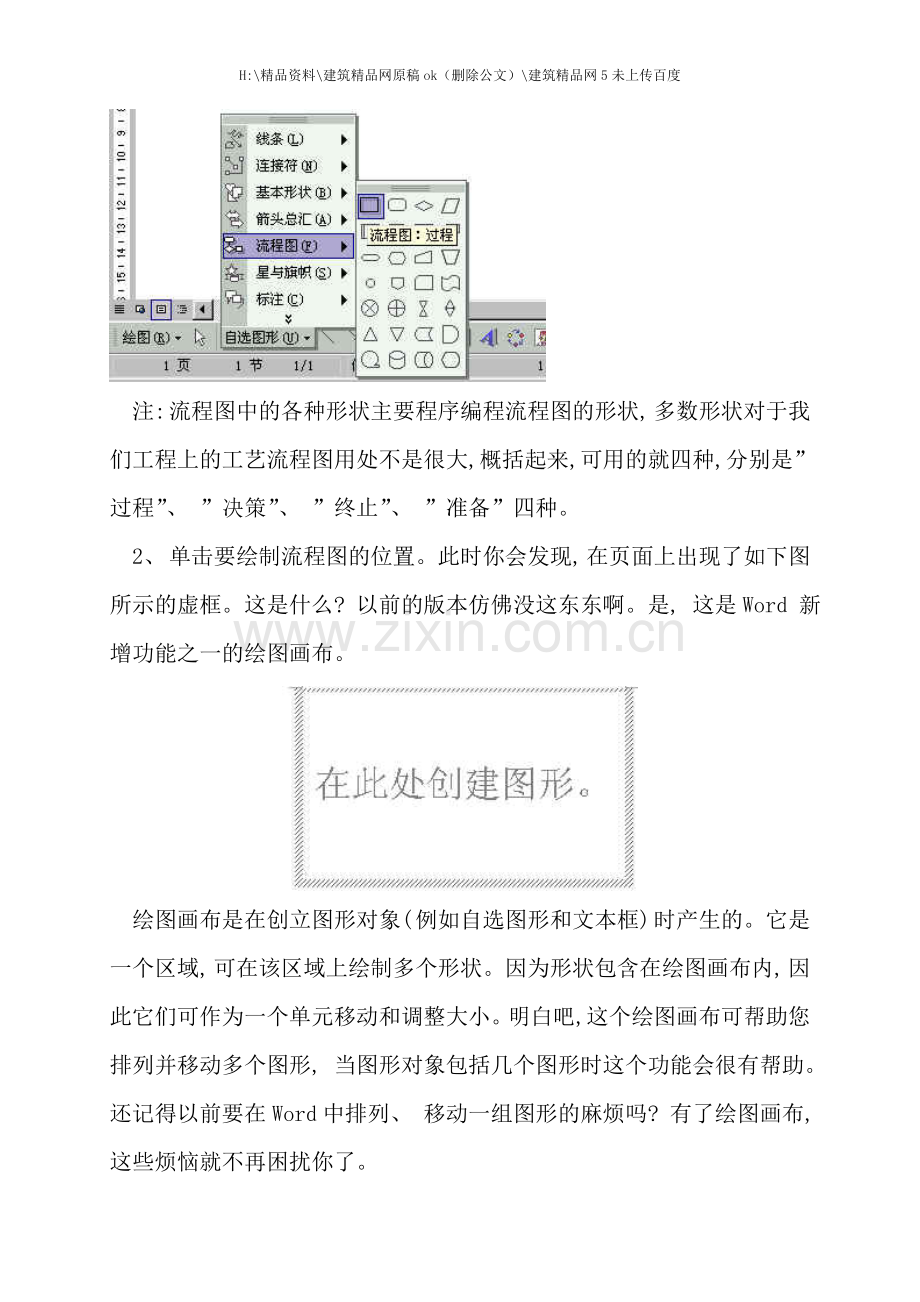

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度手把手教你绘制施工工艺流程图在标书编制或者施工方案编写工作中, 我们常常会需要绘制施工工艺流程图。如果使用比较经典的流程图绘制工具, 比如Visio, 可能会觉得比较麻烦, 而且也不容易与Word文档一起排版。这时你可能会采用Word自带的流程图绘图工具来绘制流程图。可是, Word的早期版本, 即使是Word 在流程图的绘制, 特别是修改方面都是非常麻烦的。我们常常需要在线条的对准等细节问题上耗费大量的时间。在网上看到很多网友上传的流程图不是很规范, 主要反应在以下几方面: l 不符合工艺的实际流程。l 逻辑关系混乱, 不是逻辑关系不全就是逻辑关系错误。l 很多网友绘制流程图使用的是文本框加箭头的方式绘制, 在排版上不美观, 文本框大小不一, 不整齐。那么有没有更好的办法使画出来的工艺流程图既美观又快捷呢? 有, 在Office XP以上的版本在流程图的绘制方面引入了Visio的很多绘图工具, 比如连接符。这时的流程图的绘制比以前方便了许多, 也容易了许多。这里, 就详细介绍一下使用Word 绘制流程图的方法。1、 首先在”绘图”工具栏上, 单击”自选图形”, 指向”流程图”, 再单击所需的形状。注: 流程图中的各种形状主要程序编程流程图的形状, 多数形状对于我们工程上的工艺流程图用处不是很大, 概括起来, 可用的就四种, 分别是”过程”、 ”决策”、 ”终止”、 ”准备”四种。2、 单击要绘制流程图的位置。此时你会发现, 在页面上出现了如下图所示的虚框。这是什么? 以前的版本仿佛没这东东啊。是, 这是Word 新增功能之一的绘图画布。绘图画布是在创立图形对象( 例如自选图形和文本框) 时产生的。它是一个区域, 可在该区域上绘制多个形状。因为形状包含在绘图画布内, 因此它们可作为一个单元移动和调整大小。明白吧, 这个绘图画布可帮助您排列并移动多个图形, 当图形对象包括几个图形时这个功能会很有帮助。还记得以前要在Word中排列、 移动一组图形的麻烦吗? 有了绘图画布, 这些烦恼就不再困扰你了。绘图画布还在图形和文档的其它部分之间提供一条类似框架的边界。在默认情况下, 绘图画布没有背景或边框, 可是如同处理图形对象一样, 能够对绘图画布应用格式。3、 在绘图画布上插入你选择的那个图形。就像这样, 插入一个凌形。4、 若要向流程图中添加额外的形状, 请重复步骤 1 到3, 再按所需的顺序对其进行排列。如果绘图画布太小, 没办法把所有你要画的流程图放进去怎么办? 没关系你能够调整它的大小。点击画布, 看到上图的绘图画布周围比较粗的几个小线条了吗? 选择它们, 你能够任意的增大或者缩小绘图画布了。5、 我们一遍遍的重复步骤1到3, 画出了如下图所示的流程图的基本框架。 6、 接下来, 要做什么呢? 既然是流程图, 自然是要建立各种图形之间的连接了。这里我们使用Word 提供的一个非常好用的自选图形连接符来建立连接。什么是连接符? 你希望使用线条来连接形状并保持它们之间的连接吗? 这就是连接符的作用。连接符看起来像线条, 可是它将始终与其附加到的形状相连。也就是说, 无论你怎样拖动各种形状, 只要它们是以连接符相连的, 就会始终连在一起。在Word 提供了两种类型共九种线型的连接符用于连接对象: 直线、 肘形线( 带角度) 和曲线。基中一种是带箭头的连接线, 一种是不带箭头的连接线, 我们用的多的是带箭头的连接线。选择连接符自选图形后, 将鼠标指针移动到对象上时, 会在其上显示蓝色连接符位置。这些点表示能够附加连接符线的位置。7、 我们首先用带箭头的肘形线连接符将图形连接到一起, 如图。1234你能够随意移动流程框了, 你会发现, 无论你将它移动到什么地方, 连接线始终没有离开流程框。咦, 怎么中间两个流程框1和3没有对齐? 不用急, 这时, 你能够先框选流程框1和3, 然后选择”绘图”工具条上的”对齐或分布”, 再选择”水平居中”即可。对齐后的效果如下图所示, 连接线和流程框均已对齐。12348、 当然, 你也可能发现有一条连接符连接错了地方, 需要调整一下。该怎么做呢? 你需要先解除连接符的锁定。具体操作方法是: ( 1) 移动连接符的任一端点( 对, 就是那个红色的端点) , 则该端点将解除锁定或从对象中分离。( 2) 然后能够将其锁定到同一对象上的其它连接位置。9、 接下来, 我们需要在图形中添加文字。用鼠标右键单击形状, 单击”添加文字”并开始键入。能够使用文档的排版工具对文字进行居中、 字体、 颜色等属性修改。需要注意的是, 在Word 中不能向线段或连接符上添加文字, 但能够使用文本框在连接线附近放置, 并将文本框的边框设为无边框即可。小技巧: 对每一个流程框中添加文字时都要对着该流程框点右键, 再点添加文字, 有点麻烦, 比较快捷的方法是在画同类型的第一个流程框的时候, 就添加文字, 然后复制该流程框就行了, 以后只需要在选定的流程框中单击一下再编辑就行了。下图为一个画好的大理石饰面板安装工艺流程图施工准备其它材料准备板材检验基体处理白水泥颜料水泥厂砂子结构验收清洗水润基体按图弹线分块预拼对花排号卡角磨边套方检尺修补缺陷板背面刷洗配 制砂浆配制板材钻孔基体钻孔板材就位型钉就位加楔校正分层灌浆清 理嵌 缝成品保护10、 如上面的步骤, 我们已经很快的画好了一个流程图。可是, 您可能会希望调整一下整个流程图在画布中的位置。该如何操作呢? 在Word以前的版本中, 这样的操作必须一个一个的选择图形移动。可是在Word 中提供了很好的组合移动的方式。来尝试一下吧。首先用鼠标选取需要移动的图形组。如图所示的虚框部分, 就是鼠标选取的区域。11、 注意到了吗? 被选取的图形的所有节点都很清楚地显示了出来。12、 此时, 您能够用鼠标移动这个区域。就能够轻松的将整个需要移动的图形组一次性的移动了。需要注意的是, 必须确定鼠标为四向箭头时才能拖动。13、 流程图的美化: 以上流程图是画完了, 可觉得太呆板, 这时, 能够对流程框和连接线等进行编辑, 进行边框加粗、 设阴影、 填充等处理。能够将同类型的流程框设为一个格式, 用同颜色进行填充。方法是按住SHIFT键不放, 依次点击各个流程框, 然后在绘图工具条上点击相应的按钮进行设置。施工准备其它材料准备板材检验基体处理白水泥颜料水泥厂砂子结构验收清洗水润基体按图弹线分块预拼对花排号卡角磨边套方检尺修补缺陷板背面刷洗配 制砂浆配制板材钻孔基体钻孔板材就位型钉就位加楔校正分层灌浆清 理嵌 缝成保护14、 解决Word中的微调问题在Word中绘制图形时, 你可能会发现图形的位置是按照某个固定间隔变化的。于是在需要精确配合的地方, 所绘制的直线不是画长了就是画短了, 这时很需要一种微调(微移)措施。无独有偶, 在绘制表格及调整缩进标志时, 我们也都很需要有微移的效果, 虽然你能够借助”Alt”或”Ctrl”键去一点点实现, 但如果能够经过设置达到一劳永逸的效果, 我们何乐而不为呢? Word文档中默认有一个坐标网格线, 不论上述何种移动, 都是按照单位坐标来执行的, 我们能够人为地设置坐标线的垂直和水平间距。首先单击”视图工具栏绘图”, 调出”绘图”工具栏, 然后单击”绘图”按钮, 在出现的菜单中点击”绘图网格”, 出现一个对话框后, 改动”水平间距”和”垂直间距”选项值到最小值0.01(或根据需要其它值)即可。如果你想一直用这样的设置, 可点”默认”按钮, 把设定的值作为Word的默认值, 这样建立其它文档时就不需要重复设置它了。注意: 在”绘图网格”对话框中一定要选中”对象与网格对齐”复选框, 否则将取消网格对齐功能, 上述微移功能也将自动取消。经过上述改动后, 再试一试, 上面那几种情况, 不用借助键盘, 直接用鼠标就能够实现微调了, 而且大大增加了绘图的精确度。
