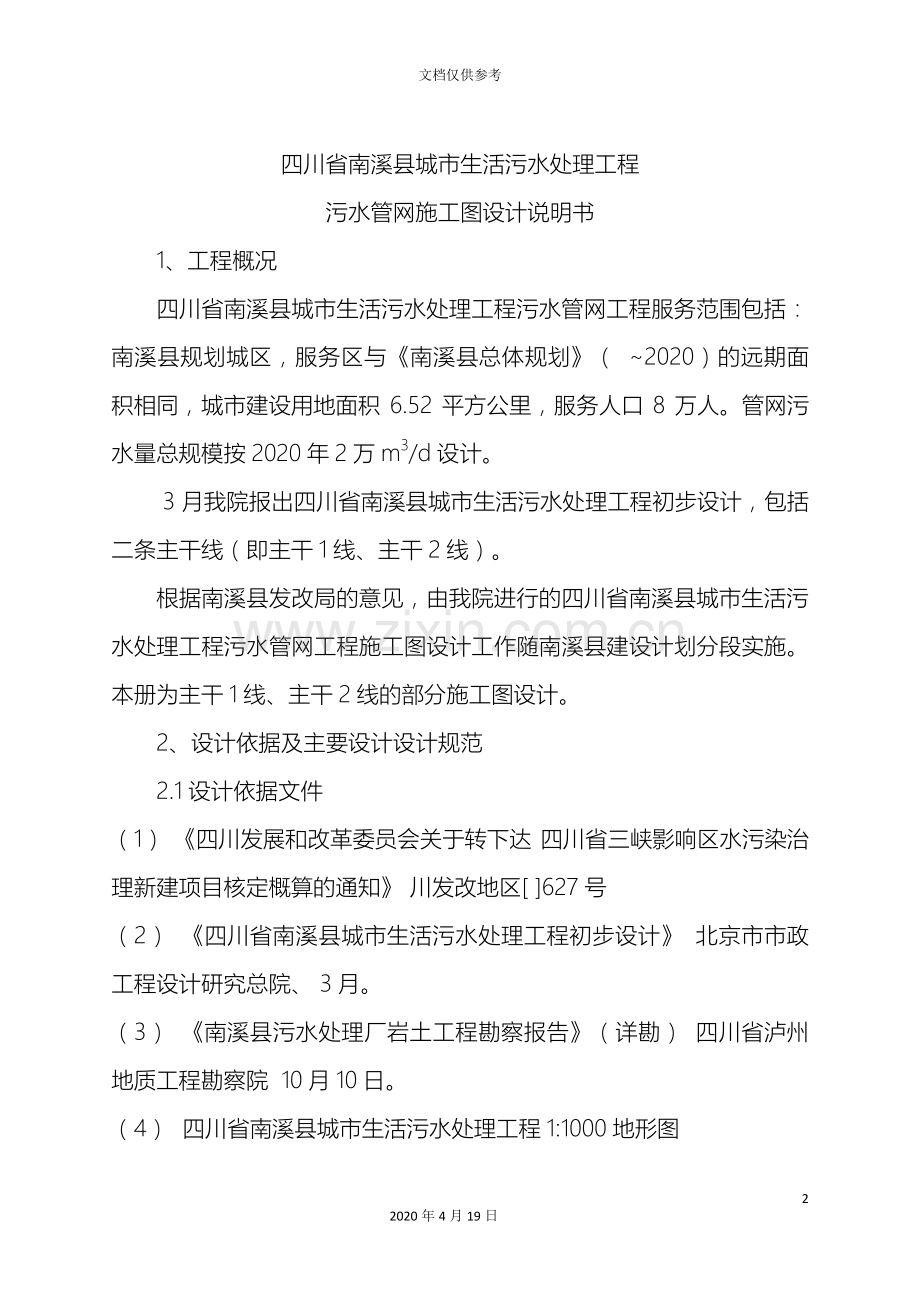

1 2020 年 4 月 19 日 管网工艺设计说明 文档仅供参考 2 2020 年 4 月 19 日 四川省南溪县城市生活污水处理工程 污水管网施工图设计说明书 1、工程概况 四川省南溪县城市生活污水处理工程污水管网工程服务范围包括：南溪县规划城区，服务区与南溪县总体规划（2020）的远期面积相同，城市建设用地面积 6.52 平方公里，服务人口 8 万人。管网污水量总规模按 2020 年 2 万 m3/d 设计。3 月我院报出四川省南溪县城市生活污水处理工程初步设计，包括二条主干线（即主干 1 线、主干 2 线）。根据南溪县发改局的意见，由我院进行的四川省南溪县城市生活污水处理工程污水管网工程施工图设计工作随南溪县建设计划分段实施。本册为主干 1 线、主干 2 线的部分施工图设计。2、设计依据及主要设计设计规范 2.1 设计依据文件（1）四川发展和改革委员会关于转下达 四川省三峡影响区水污染治理新建项目核定概算的通知 川发改地区 627 号（2）四川省南溪县城市生活污水处理工程初步设计 北京市市政工程设计研究总院、3 月。（3）南溪县污水处理厂岩土工程勘察报告（详勘）四川省泸州地质工程勘察院 10 月 10 日。（4）四川省南溪县城市生活污水处理工程 1:1000 地形图 文档仅供参考 3 2020 年 4 月 19 日（5）其它相关文件及会议纪要。2.2 设计采用的主要规范、标准（1）室外排水设计规范（GB50014-）。（2）给水排水管道工程施工及验收规范（GB50268-97）。（3）排水检查井（02S515）。（4）给水排水制图标准（GB/T 50106-）。（5）排水工程强制性条文。3、设计变更方面及需要说明的问题 本设计污水管线的管径、走向、平面位置等情况依据南溪县发改局提供的现况资料及地形图等进行了调整。4、设计要点 4.1 设计标准、参数与计算公式 4.1.1 设计年限及规模 本设计管网污水量总规模按 2020 年远期设计。本设计污水管网设计规模 2 万 m3/d，最大污水量 2.97 万 m3/d。4.1.2 模数确定 根据水量计算和分配，本工程服务范围内主要为城市居民生活污水和城区范围宾馆、学校、事业单位的办公生活污水及部分工业废水。因此污水计算模数均采用 0.393 升/秒公顷。4.1.3 污水管道水力计算公式 流量公式 文档仅供参考 4 2020 年 4 月 19 日 Q=VA 式中：Q-设计流量（m3/s）V-设计流速（m/s）A-过水断面面积（m2）流速公式 采用曼宁（Manning）公式 2/13/21IRnV 式中：n-粗糙系数（钢筋混凝土管 n=0.014）R-水力半径（m）AR -湿周 I-水力坡降 4.1.4 流速 污水管在设计充满度下，最小设计流速为 0.6m/s。最大设计流速非金属管道为 5m/s。4.1.5 最大设计充满度 污水管道按不满流计算，其设计最大充满度按规范规定执行。污水管道最大充满度表 管径（mm）最大设计充满度 200300 0.55 350450 0.65 文档仅供参考 5 2020 年 4 月 19 日 500900 0.70 1000 0.75 4.1.6 变化系数 生活污水变化系数按室外排水设计规范（GB50014-）版中表3.1.3 中相关数据确定。4.1.7 污水管道最小管径及最小设计坡度 考虑到南溪县近期为截流式合流制的因素，短期内完全实现分流制的可能较小，在较长的发展期内均为截流式合流制排水体制，因此污水管道起端的污水管径适当放大，管道的设计坡度按室外排水设计规范（GB50014-）版中相关数据确定，并尽量与地形、地势和道路坡度一致，以达到减小管径，降低覆土，节省投资的目的。4.2 污水管线平面位置及纵向标高的确定 4.2.1 定线原则（1）根据规划路网，结合污水管网工程服务范围的地形地貌和地质特征，沿道路、河流，顺地形坡度进行布置，管线尽量顺直，减少高架、穿山和穿涵洞。（2）考虑地形，尽量利用污水重力流将支线接入排水干管。（3）对过路、地形较复杂、较特殊的地段需采用特殊技术处理。（4）与现况排水系统相结合，尽量将排入长江及支流的污水全部截流。（5）为远景发展和区域总体布局预留条件。文档仅供参考 6 2020 年 4 月 19 日 4.2.2 污水干管平面布置与高程 本册为污水管网中主干 1 线及主干 2 线部分污水管道施工图设计。四川省南溪县城市生活污水处理工程污水管网工程主干 1 线部分管道沿现况皇都路、交通街布置，现况道路管线较多，污水管线平面布置根据业主要求及现场情况沿路中布置。主干 2 线沿现况滨江路南侧布置，其具体设计位置见四川省南溪县城市生活污水处理工程管网工程总平 面 图 和 平 面 设 计 图 W004-SS00PS0109PS01、W004-SS00PS0109PS02、W004-SS00PS0109PS04。主干 1 线，管线设计长约 2395.3m，管径 D=1000mm。管线设计起点起点与护城溪合流沟相接，现况地面标高为 265.10m，设计地面标高 265.1m，管径 D=1000mm，管内底高程为 256.382m。设计终点接入 拟 建 污 水 处 理 厂，本 设 计 终 点 现 况 地 面 标 高 为 268.1m，D=1000mm，管内底高程为 253.446m。主 干 2 线，管 线 设 计 长 约 929.80m，管 径 D=500mm、D=600mm。管线设计起点现况地面标高为 262.89m，设计地面标高为262.89m，管径 D=500mm，管内底高程为 258.600m。设计终点与主干 1 线 23 号井相接，本设计终点现况地面标高为 265.10m，设计地面标高为 265.10m，D=600mm，管内底高程为 256.382m。四川省南溪县城市生活污水处理工程污水管网工程主干 1 线及主干2线 具 体 设 计 详 见 污 水 管 网 平 面 及 纵 断 设 计 图 W004-SS00PS0109PS02PS05。文档仅供参考 7 2020 年 4 月 19 日 4.2.3 管道纵向设计 污水干管起点覆土一般控制在 0.7 米左右。主干线管道埋设深度考虑未来支线的接入，干管埋设深度控制 1.84.0m 左右，支线管道埋设深度控制在 1.73.0m 左右，以利于市政管线的综合协调，局部特殊地段，特殊处理。本次设计中因考虑预留远期管网接入条件，管道埋设深度较深。4.2.4 预留支线、现况支线 主干线在设计时，根据现有道路及规划道路预留污水支线接入口。对于没有道路规划的地区，间隔大约 200m 预留一个支线接入口，接入口在施工时用水泥砂浆临时封堵，以备将来污水支线接入。现状合流管（沟）均采用截流式接入方式。4.3 管道断面型式、管材和接口 4.3.1 管道断面型式及管材 管道形式一般采用圆形断面，全部采用钢筋混凝土管，并根据覆土情况选用级或级管。管材选用应符合国家标准“混凝土和钢筋混凝土排水管”（GB11836-89）的技术要求。4.3.2 管道接口及基础 管道采用钢筋混凝土承插口管，根据复土深度及施工方式不同采用不同的基础与接口形式。开槽施工时采用砂基、橡胶圈接口。顶管施工时采用钢承口接口。4.4 附属构筑物 文档仅供参考 8 2020 年 4 月 19 日 4.4.1 检查井 按室外排水设计规范（GB50014-）并结合当地管线综合图布置检查井，检查井一般情况按国标 02S515 图集选用。4.4.2 跌水井 当管道跌水水头大于 1.0 米时，设跌落井，以减小管道埋深。5.管道结构设计 本段污水管道结构设计详见结构设计图。6.施工注意事项 6.1 本工程为纸上定线，施工时管道长度以实测为准。6.2 回填土不得含有碎砖、石块及大于 10cm 的硬土块，并不得采用房渣土、粉砂、淤泥、冻土等杂物。沟槽的开挖、回填要求、管道基础以及管道特殊段等基础的处理均详见结构施工图设计。6.3 污水管道施工期间，其施工临时作业区域应尽可能在管线平面示意的施工作业范围内，如需要特别征地的施工前应向业主单位提出。6.4 污水管道施工前必须对管道所经地段进行现况地下管缆、管道的地基进行复核和校测，在实际施工中应先进行物探，若发现有与设计管道相矛盾的地下管线（道）应及时与有关单位协商解决。6.5 新建管道与已建管道连接时，施工前必须先核查已建管道接口处高程、断面及平面位置，与设计图纸无出入时，方可施工（包括设计管道上下游已建管及接入口已建支管）。6.6 过街预留管管段设污水检查井，井型为 02S515-22；远期过街文档仅供参考 9 2020 年 4 月 19 日 预留管长度见平面设计图，检查井预留支线管长度为 1m，管段均用白灰水泥砂浆砌砖堵严。管材及基础接口形式详见结构施工图及说明。6.7 检查井井盖高程应按实际情况进行调整，位于道路、人行道时井顶与道路、人行道标高一致；位于农田、绿化带时，井顶高出平整后周围场地标高 0.2 米。6.8 管沟基础应落在无扰动的原状土上，如地基为淤泥、杂填土或回填土，地基处理措施视现场情况与设计单位商定。6.9 还土密实度详见结构设计。6.10 本设计污水管按给水排水管道工程施工及验收规范（GB50268-97）要求做闭水试验。6.11 施工中被破坏的排水沟、灌渠等应原状恢复，若无法按原位恢复时，应会同有关部门协商解决。6.12 管道施工及验收执行给水排水管道工程施工及验收规范（GB50268-97）6.13 本设计有效期为二年，逾期需重新核定或另行设计。6.14 污水管网工程的建设范围内部分土地当前尚未平整，污水管道应在地块平整后实施，应与规划道路结合，同期施工。6.15 施工中发现遗留污水支户线，就近接入本设计污水管中。7.污水管道主要工程量 主干 1 线工程量统计表 表 7-1 管线名称 管径（mm）长度（m）备注 文档仅供参考 10 2020 年 4 月 19 日 主干 1 线 D=1000 2368.5 钢筋混凝土承插口管 D=600 53.6 钢管 D=300 9.5 钢筋混凝土承插口管（预留支线）小计 D=3001000 2431.6 注：管材等级、接口形式及长度详见结构图。主干 2 线工程量统计表 表 7-2 管线名称 管径（mm）长度（m）备注 主干 2 线 D=600 405.1 钢筋混凝土承插口管 D=500 544.7 钢筋混凝土承插口管 D=300 8 钢筋混凝土承插口管（预留支线）小计 D=300600 957.8 注：管材等级、接口形式及长度详见结构图。8.存在问题及建议 8.1.1 由于四川省南溪县的市政建设速度很快，本设计污水管线难免会与现有的测量资料发生局部的差异，因此部分管线高程需在施工前进行校测。8.1.2 污水管网工程的建设范围内部分土地当前尚未平整，污水管道应在地块平整后实施，应与规划道路结合，同期施工。8.1.3 污水管道在开挖施工及今后检修的开挖时务必做好管道基坑文档仅供参考 11 2020 年 4 月 19 日 及相近建构筑物的基础的支护，防止因管道开挖对附近建构筑物的基础产生不利的影响。
