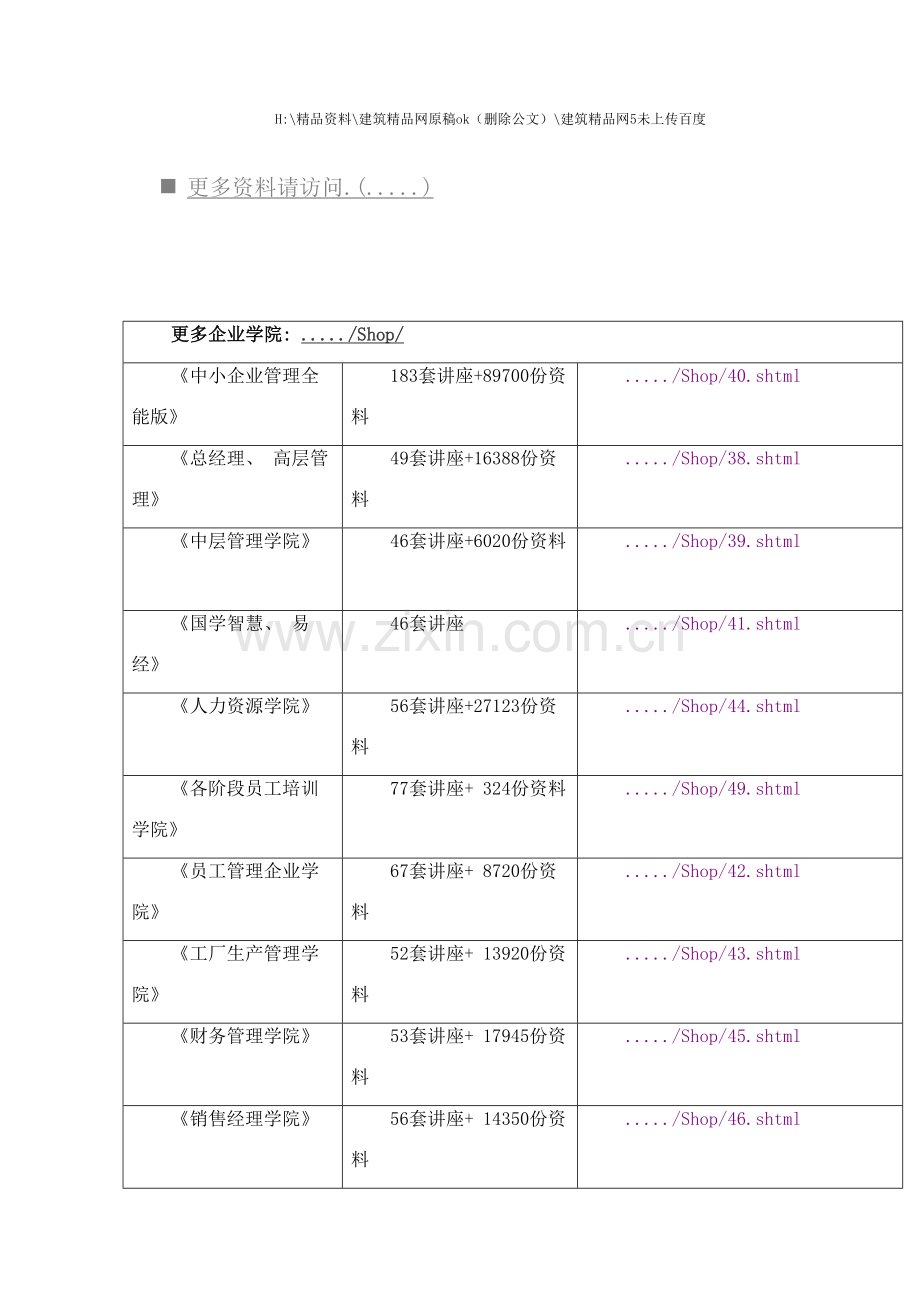

n 更多资料请访问.(.....)

更多企业学院: ...../Shop/
《中小企业管理全能版》
183套讲座+89700份资料
...../Shop/40.shtml
《总经理、 高层管理》
49套讲座+16388份资料
...../Shop/38.shtml
《中层管理学院》
46套讲座+6020份资料
...../Shop/39.shtml
《国学智慧、 易经》
46套讲座
...../Shop/41.shtml
《人力资源学院》
56套讲座+27123份资料
...../Shop/44.shtml
《各阶段员工培训学院》
77套讲座+ 324份资料
...../Shop/49.shtml
《员工管理企业学院》
67套讲座+ 8720份资料
...../Shop/42.shtml
《工厂生产管理学院》
52套讲座+ 13920份资料
...../Shop/43.shtml
《财务管理学院》
53套讲座+ 17945份资料
...../Shop/45.shtml
《销售经理学院》
56套讲座+ 14350份资料
...../Shop/46.shtml
《销售人员培训学院》
72套讲座+ 4879份资料
...../Shop/47.shtml

n

更多企业学院:
《中小企业管理全能版》
183套讲座+89700份资料

《总经理、 高层管理》
49套讲座+16388份资料

《中层管理学院》
46套讲座+6020份资料

《国学智慧、 易经》
46套讲座

《人力资源学院》
56套讲座+27123份资料

《各阶段员工培训学院》
77套讲座+ 324份资料

《员工管理企业学院》
67套讲座+ 8720份资料

《工厂生产管理学院》
52套讲座+ 13920份资料

《财务管理学院》
53套讲座+ 17945份资料

《销售经理学院》
56套讲座+ 14350份资料

《销售人员培训学院》
72套讲座+ 4879份资料

工程中间交接验收工作指导手册

( 动设备专业 )

0

3月25日
版次
编制人
参编人
审核人
批准人
执行日期

1 编制目的
经过制订工程中间交接验收质量检查、 验证的技术要求和方法, 形成通用的应用准则, 为神华煤直接液化项目工程中间交接验收工作组开展工作准备, 并以对照方式判定质量状况提供实用的技术支持与指导。
2 工作职责
详见《工程中间交接验收程序》( SDCL-1QAD-PP-008) 中第3章。
3 验收检查准备
3.1 工程中间交接质量验收检查列项编制
工程中间交接质量验收检查列项应根据单元工程特性参照下表通用列项采用筛选方式编制:
工程中间交接验收实体质量检查通用列项
序号
验收检查项名称
验 收 检 查 方 式
试动设备轴流通风机、 透平鼓风机、 离心通风机、 通用机械安装工程
1
设备出厂质量证明书技术资料必须齐全
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
2
设备基础经中间交接并复查合格
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
3
设备及零部件齐全清洗检查合格
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
4
有完整的施工记录
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
5
垫铁配置和焊接
■实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
6
铭牌完整、 准确
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
7
各部件无锈蚀及施工损伤
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
8
阀门、 开关等的安装便于操作
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
9
设备的安装方便检修
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
10
地脚螺栓安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
11
二次灌浆
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
12
机身水平度
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
纵向
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
横向
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
13
平面位置( 中心)
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
14
标高
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
15
增速机水平
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
纵向
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
横向
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
16
联轴器形式外径
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
外径
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
17
端面间隙
□实地目视观察 □功能演示 ■复测 ■验证检测、 试验记录
径向位移
□实地目视观察 □功能演示 ■复测 ■验证检测、 试验记录
轴向倾斜
□实地目视观察 □功能演示 ■复测 ■验证检测、 试验记录
18
叶轮与进气口轴向间隙
□实地目视观察 □功能演示 ■复测 ■验证检测、 试验记录
19
叶轮与壳体径向间隙
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录
20
皮带轮端面铅锤度
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录
21
两皮带轮端面在同一平面内偏差
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录
22
油箱的清洗确认
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
23
油质品牌的确认
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
24
设备单体试运转
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
机泵类安装工程
1
设备出厂质量证明书
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
2
设备基础经交接并复验合格
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
3
设备及零部件齐全清洗检查合格
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
4
转子主要部位径向和断面跳动值符合设计
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
5
有完整的施工纪录
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
6
铭牌完整、 准确
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
7
各部件无锈蚀及施工损伤
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
8
阀门、 开关等的安装便于操作
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
9
设备的安装方便检修
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
10
垫铁配置和地脚螺栓安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
11
二次灌浆
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
12
机械填料密封安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
13
底座安装平面位置( 中心)
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
标高
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
14
机平度纵向
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
横向( 解体整体)
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
15
滑动轴承顶间隙轴径转速﹤1000转/分
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
转速≥1000转/分
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
16
联轴器形式外径尺寸
□实地目视观察 □功能演示 ■复测 □验证检测 试验记录
端面间隙
□实地目视观察 □功能演示 ■复测 □验证检测 试验记录
径向位移
□实地目视观察 □功能演示 ■复测 □验证检测 试验记录
轴向倾斜
□实地目视观察 □功能演示 ■复测 □验证检测 试验记录
17
齿轮与泵壳间隙径向
□实地目视观察 □功能演示 ■复测 □验证检测 试验记录
轴向
□实地目视观察 □功能演示 ■复测 □验证检测 试验记录
18
计量泵转动机构调试
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
19
排气阀或溢流阀安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
20
蒸气往复泵安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
活塞与液缸径向间隙
□实地目视观察 □功能演示 ■复测 □验证检测 试验记
液缸直径
□实地目视观察 □功能演示 ■复测 □验证检测 试验记
介质温度≤200度
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
介质温度＞200度
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
21
活塞与气缸径向间隙
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录
汽缸直径径向间隙
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录
22
活塞环活塞杆与填料压盖安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
23
吸入阀、 排气阀、 和注油器安装
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
24
供油系统油箱确认
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
25
优质品牌确认
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
26
无应力检查
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录
27
单体试车
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录

起重机械类
1
出厂质量证明书技术资料特种许可证齐全
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
2
当地质量监督部门的注册登记证书齐全
□实地目视观察 □功能演示 □复测 ■验证检测、 试验记录
3
铭牌完整、 准确
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
4
基础经中间交接复查合格
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
5
有批准的安装方案
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
6
施工单位资格证明资料
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
7
起重机械交工验收单
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
8
吊车梁复查记录
■实地目视观察 □功能演示 □复测 □验证检测、 试验记录
9
轨道安装施工记录
□实地目视观察 □功能演示 ■复测 □验证检测、 试验记录

3.2 工程中间交接资料验收检查列项编制
工程中间交接资料验收检查列项应根据单元工程特性参照下表通用列项采用筛选方式编制:
工程中间交接验收竣工资料检查通用列项
序号
验收检查项
质量记录名称
试动设备轴流通风机、 透平鼓风机、 离心通风机、 通用机械安装工程
1
设备出厂质量证明书技术资料
动设备安装工程目录表 SHJ514—90/P1---P4
2
设备基础经中间交接并复查合格
基础中交验收记录
3
设备及零部件齐全清洗检查合格
设备清洗验收记录
4
有完整的施工记录
轴流压缩机组主机安装分项工程质量检验评定表
SHJ/514—90/P,1401
烟气轮机安装分项工程质量检验评定表SHJ/514—90/P1606,
往复式压缩机安装分项工程质量检验评定表SHJ/514—90/P1501
罗茨鼓风机安装分项工程质量检验评定表SHJ514—90/P1502
透平鼓风机安装分项工程质量检验评定表SHJ514—90/P1503
离心通风机安装分项工程质量检验评定表SHJ514—90/P1504
轴流风机安装分项工程质量检验评定表SHJ514—90/P1505
离心泵安装分项工程质量检验评定表SHJ514—90/P1601
齿轮泵安装分项工程质量检验评定表SHJ514—90/P1602
螺杆泵安装分项工程质量检验评定表SHJ514—90/P1603
电动柱塞泵安装分项工程质量检验评定表SHJ514—90/P1604
计量泵安装分项工程质量检验评定表SHJ514—90/P1605
蒸气往复泵安装分项工程质量检验评定表SHJ514—90/P1606
5
传运设备安装资料 HGJ204-83
往复式压缩机隐蔽工程安装记录 表802-1
机身中体与气缸的水平找正记录 表802-2
主轴中心线和中体中心线垂直度检查记录,.表802-3
曲拐臂间距测量记录表803-4
主轴承推力轴承及电机轴承间隙记录表804-5
十字头滑板与中体上滑道的间隙调整记录表805-6
连杆大、 小头瓦的轴向径向间隙调整记录表806-7
气缸前后左右余隙记录表807-8
活塞在气缸中圆周间隙记录表808-9
活塞环安装调整记录表809-10
金属填料函各部间隙记录表810--11
联轴器找正数值记录表811--12
电动机空气间隙记录表812--13
标有高压管道单线号的高压管道空视图( 应附高压管检验合格证)
工艺管道与机器连接调整记录( 无应力检查)
润滑油系统的管道清洗记录和油循环记录
压缩机安装质量评定证书
单机试运转合格证( 包括无负荷及有负荷试运转)
离心式压缩机
隐蔽工程记录SHJ503—86/J107
基础中间交工证书SHJ503—86/J108
设备安装垫铁隐蔽工程记录SHJ503—86/J313
机器安装记录SHJ503—86/J312
机器拆检及组装间隙记录SHJ503—86/J314
附属机器及设备施工记录SHJ503—86/J327
汽轮机进汽、 抽汽和压缩机各段出口管道的安全阀调整试验记录表SHJ/503—86/J330
机组试运转记录表SHJ/503—86/J316, J317
6
叶轮与进气口轴向间隙
离心式/轴流式压缩机安装分项工程质量检验评定表
SHJ/514—90/P1504
7
叶轮与壳体径向间隙
8
皮带轮端面铅锤度
9
两皮带轮端面在同一平面内偏差
10
油箱的清洗确认
11
优质品牌的确认
12
设备单体试运转
机泵类安装工程SHJ514-90/P1601-P1605
1
设备出厂质量证明书
动设备安装工程目录表 SHJ/514—90/P1
2
设备基础经交接并复验合格
基础中交验收记录
3
设备及零部件齐全清洗检查合格
设备清洗验收记录
4
转子主要部位径向和断面跳动值符合设计
离心泵安装分项工程质量检验评定表
表SHJ/514-90/P-1601
5
有完整的施工纪录
6
垫铁配置和地脚螺栓安装
7
二次灌浆
8
机械填料密封安装
9
底座安装平面位置( 中心) 、 标高
10
机平度纵向、 横向( 解体整体)
11
计量泵转动机构调试
螺杆泵安装分项工程质量检验评定表 SHJ/514—90/P1603
12
排气阀或溢流阀安装
蒸汽往复泵安装分项工程质量检验评定表 SHJ/514—90/P1606
13
蒸气往复泵安装
14
活塞与液缸径向间隙、 液缸直径
15
活塞与气缸径向间隙、 汽缸直径径向间隙
16
活塞环活塞杆与填料压盖安装
17
吸入阀、 排气阀、 和注油器安装
18
供油系统油箱确认
19
优质品牌确认
20
无应力检查
21
单体试车
起重机械类QJ/SH132523/J101-J106/J201-203/J308/J311
1
出厂质量证明书技术资料特种许可证齐全

2
当地质量监督部门的注册登记证书

3
基础经中间交接复查合格
基础中交验收记录
4
安装
起重机械交工验收单表 QJ/SH132523---J106
吊车梁复查记录表 QJ/SH132523---J202
轨道安装施工记录表 QJ/SH132523---J203
桥式起重机安装记录表 QJ/SH132523---J308
起重机试车运转记录静/动负荷表 QJ/SH132523----J311
5
油品的确认

6
调试检验的确认

4 验收检查标准及条款引用
工程中间交接验收质量检查、 验证可应用下表引用的标准及条款, 对照判定质量的符合性状况:
通用验收检查分类及对应标准、 条款表
序号
验收检查项分类
应用标准名称/号
1
往复压缩机组安装工程
《化工机器安装工程施工及验收规范( 通用规定) 》HGJ203-1983
《化工机器安装工程施工及验收规范(对置式压缩) 》HGJ204-1983
《化工机器安装工程施工及验收规范(中小型活塞式压缩机) 》HGJ206-1992
《机器设备安装工程施工及验收通用规范》GB 50231-98
《神华煤直接液化工程统一管理规定》
《压缩机、 风机、 泵安装工程施工及验收规范》GB 50275-98
《石油化工设备安装工程质量检验评定标准》SH3514-
2
离心式压缩机组安装工程
《化工机器安装工程施工及验收规范( 通用规定) 》HGJ203-1983
《化工机器安装工程施工及验收规范 离心式压缩机》HGJ205-1992
《机器设备安装工程施工及验收通用规范》GB 50231-98
《神华煤直接液化工程统一管理规定》
《压缩机、 风机、 泵安装工程施工及验收规范》GB 50275-98
《石油化工设备安装工程质量检验评定标准》SH3514-
3
机类设备安装工程
《化工机器安装工程施工及验收规范(通用规定)》HGJ203-1983
《化工机器安装工程施工及验收规范(中小型活塞式压缩机) 》HGJ206-1992
《机器设备安装工程施工及验收通用规范》GB 50231-98
《连续输送设备安装工程施工及验收规范》GB50270-98
《压缩机、 风机、 泵安装工程施工及验收规范》GB 50275-98
《破碎、 粉磨设备安装工程施工及验收规范》GB50276-98
《起重设备安装工程施工及验收规范》GB 50278-98
《制冷设备、 空气分离设备安装工程施工及验收规范》GB 50274-98
《神华煤直接液化工程统一管理规定》
《工程质量检验评定标准》GB50252-94
《石油化工设备安装工程质量检验评定标准》SH3514-
4
泵类设备安装工程
《化工机器安装工程施工及验收规范(通用规定)》/HGJ203-1983
《化工机器安装工程施工及验收规范(化工用泵)》/HGJ207-1983
《压缩机、 风机、 泵安装工程施工及验收规范》GB 50275-98
《神华煤直接液化工程统一管理规定》
《机器设备安装工程施工及验收通用规范》GB 50231-98
《工程质量检验评定标准》GB50252-94
《石油化工设备安装工程质量检验评定标准》SH3514-
5
起重机
《起重设备安装工程施工及验收规范》GB 50278-98
《起重机试验规范和程序》GB 5905-86
《桥式和门式起重机制造及轨道安装公差》GB 10183-1988
6
电梯
《电梯工程施工质量验收规范》GB 50310-
