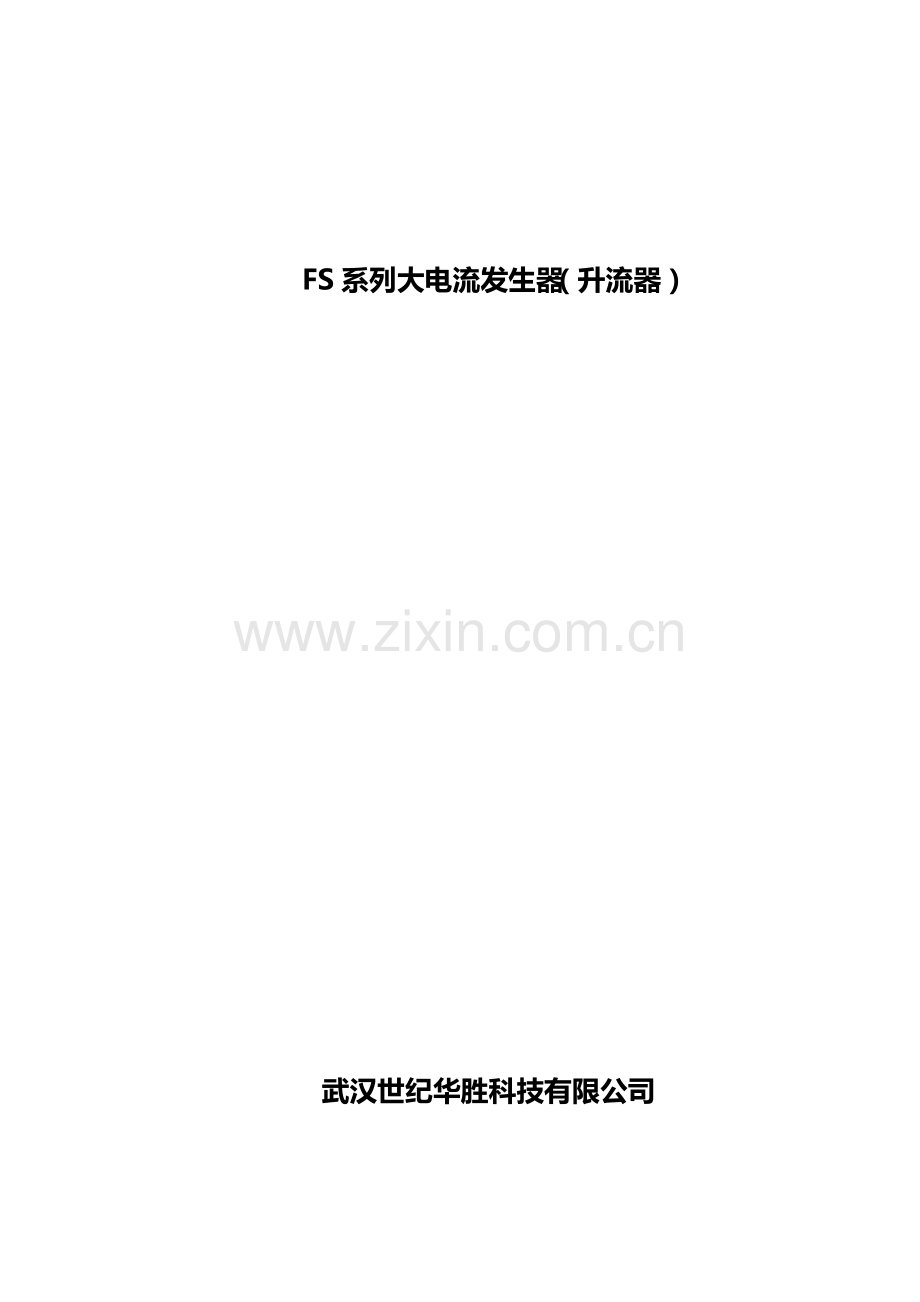

FS系列大电流发生器（升流器）

武汉世纪华胜科技有限公司

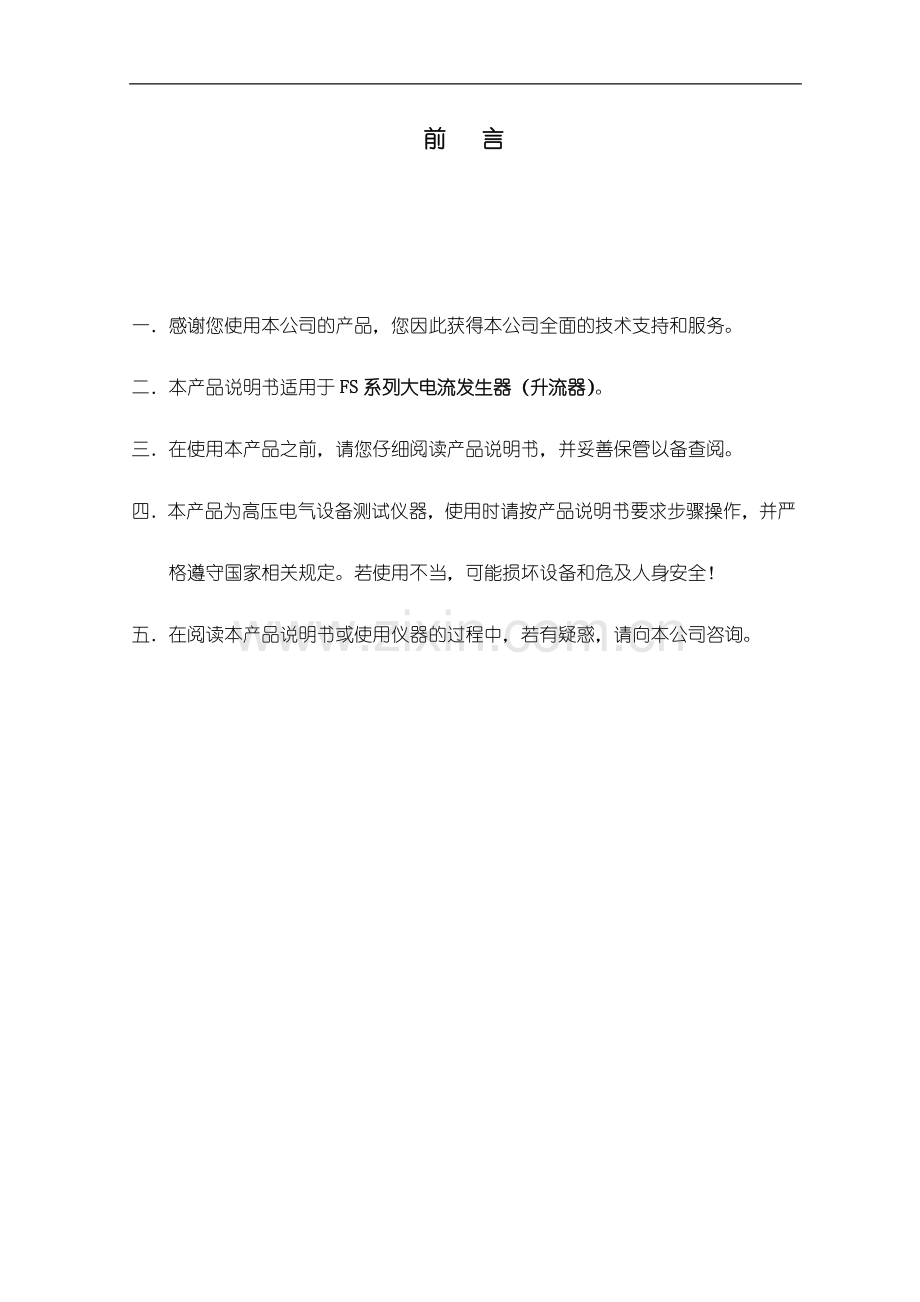

前 言

一．感谢您使用本公司的产品，您因此获得本公司全面的技术支持和服务。
二．本产品说明书适用于FS系列大电流发生器（升流器）。
三．在使用本产品之前，请您仔细阅读产品说明书，并妥善保管以备查阅。
四．本产品为高压电气设备测试仪器，使用时请按产品说明书要求步骤操作，并严格遵守国家相关规定。若使用不当，可能损坏设备和危及人身安全！
五．在阅读本产品说明书或使用仪器的过程中，若有疑惑，请向本公司咨询。

目 录

一、概述 1
二、产品结构 1
三、技术参数及规格 2
四、工作原理图 3
五、使用方法 3
七、运输及保存 3
八、产品附带清单 4
九、售后服务 4

FS系列大电流发生器（升流器）
一、概述
大电流发生器（即升流器）是电气设备试验的最常用设备之一。华胜FS系列可调大电流发生器（升流器）采用最新电力电子元器件和技术，具有体积小、重量轻、性能好，使用安全等特点。
二、产品结构
该产品根据容量大小分两种结构形式，一种是一体化，一种是分体式。一体化产品属于JT型可移动式结构，它由仪表指示灯板和操作板组成，仪表指示灯板安装大小量程的两块电流表和大小量程的选择开关(钮子开关)，绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮(绿色)、停止按钮(红色)以及工作系统组成。
该产品采用一次接线柱输入方式，下端有升流器二次输出大电流接线端(有开门接线式和不开门接线式)，其整个结构如图1-a所示。
分体式是由主机(大电流)和控制操作两部分组成，主机(大电流)部分内置电流互感器并提供测量信号(E、F)，输出端凸出本主机上端，操作和控制部分与JT型结构相同，该分体式产品采用可调电源，以达到额定电流值，其结构图如图1-b所示。

图1-a 一体化升流器结构图
1、2—电流表 3—电压表 4、5—指示灯
6—电流选择开关 7—电压选择开关 8—启动按钮
9—停止按钮 10—电源接线端子 11—仪表接线端子
12—外壳接线端子 13—输出接线端子

图1-b 分体式升流器结构图
1—大电流输出端 2—电源 3—绝缘板 4—主机外壳
5—主机角轮 6—仪表连接端子 7—接地端 8—电网电源
9—控制台外壳 10—控制台脚轮
三、技术参数及规格
☆  输入电压： 220/400V
☆  输出电流： 500～10000A
部分产品技术规范如下表
一体化结构产品技术规范表
型号规格
容量
(KVA)
初 级
次 级
外形尺寸(mm)
重量
kg
结构
形式
V1
A1
V2
A2
FS-SLQ–500
3
200
15
6
500
430×338×550
48
一体
FS-SLQ–1000
6
200
30
6
1000
500×380×600
80
一体
FS-SLQ–2500
15
380
39.5
6
2500
600×430×790
145
一体
FS-SLQ–4000
24
380
63
6
4000
640×450×820
180
一体/分体
FS-SLQ–5000
30
380
79
6
5000
600×430×900
300×500×500
145
135
分体
FS-SLQ–6000
36
380
95
6
6000
600×430×900
300×500×500
150
140
分体
FS-SLQ–8000
48
380
126
6
8000
600×450×950
350×550×550
180
分体
FS-SLQ-10000
60
380
158
6
10000
800×600×1100
380×550×600
200
分体
四、工作原理图

图2 单相供电控制原理图
该升流器是我公司生产的干式大电流发生器，配装自耦调压器输出电压(及发生器的输入电压)，取得所需的不同大电流。
该升流器是我公司生产的干式大电流发生器，配装自耦调压器输出电压(及发生器的输入电压)，取得所需的不同大电流。
1. 本电路为380V电源供电电路，电源为220V时，T1接线应按原厂规定接线。
2. 1000A以下无电压表及S1开关电路。
3. 输出外接铜导线按6A/mm2选择，其长度应不大于3米。
4. 本升流器无随机输出导线，导线属选购件或用户自备。
五、使用方法
在作大电流试验时，按本产品的电路图正确接好工作线路。根据输出电流的大小，选择好大小量程开关的位置。先将调压器调到零，再按下启动按钮(绿色)，此时，手持调压器手柄顺时针方向慢慢旋转调压器的手柄并注视电流表，直到所需的电流值为止，试验到所定的值后立即将调压器手柄反时针方向回零，按下停止按钮，切断电源。
七、运输及保存
1．运输
本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防层。
包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置
于露天车箱。仓库应注意防雨、防尘、防机械损伤。
2．储存
仪器平时不用时，应储存在环境温度-20℃～60℃，相对湿度不超过85%，通风无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
3．防潮
在气候潮湿的地区或潮湿的季节，一定注意防潮。
4．防曝晒
仪器在室外使用时，尽可能避免或减少阳光的直接曝晒。
八、产品附带清单
1、大电流发生器主机 一台
2、使用说明书             一份
3、产品合格证             一份
4、检验报告            一份
5、大电流线（用户选购） 两根
九、售后服务
1. 本仪器严格按照国家标准和企业标准制造，每一台仪器都经过严格的出厂检验。
2. 本仪器享有一年的保修期，在此期间由于制造上的原因而使质量低于特性要求，本公司将免费予以保修。
3. 在仪器使用寿命内，本公司将终身提供仪器的维护、使用培训、软件升级等相关服务。
4. 如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取最便捷的方式为您服务。
