福州站房主体结构试验方案.docx

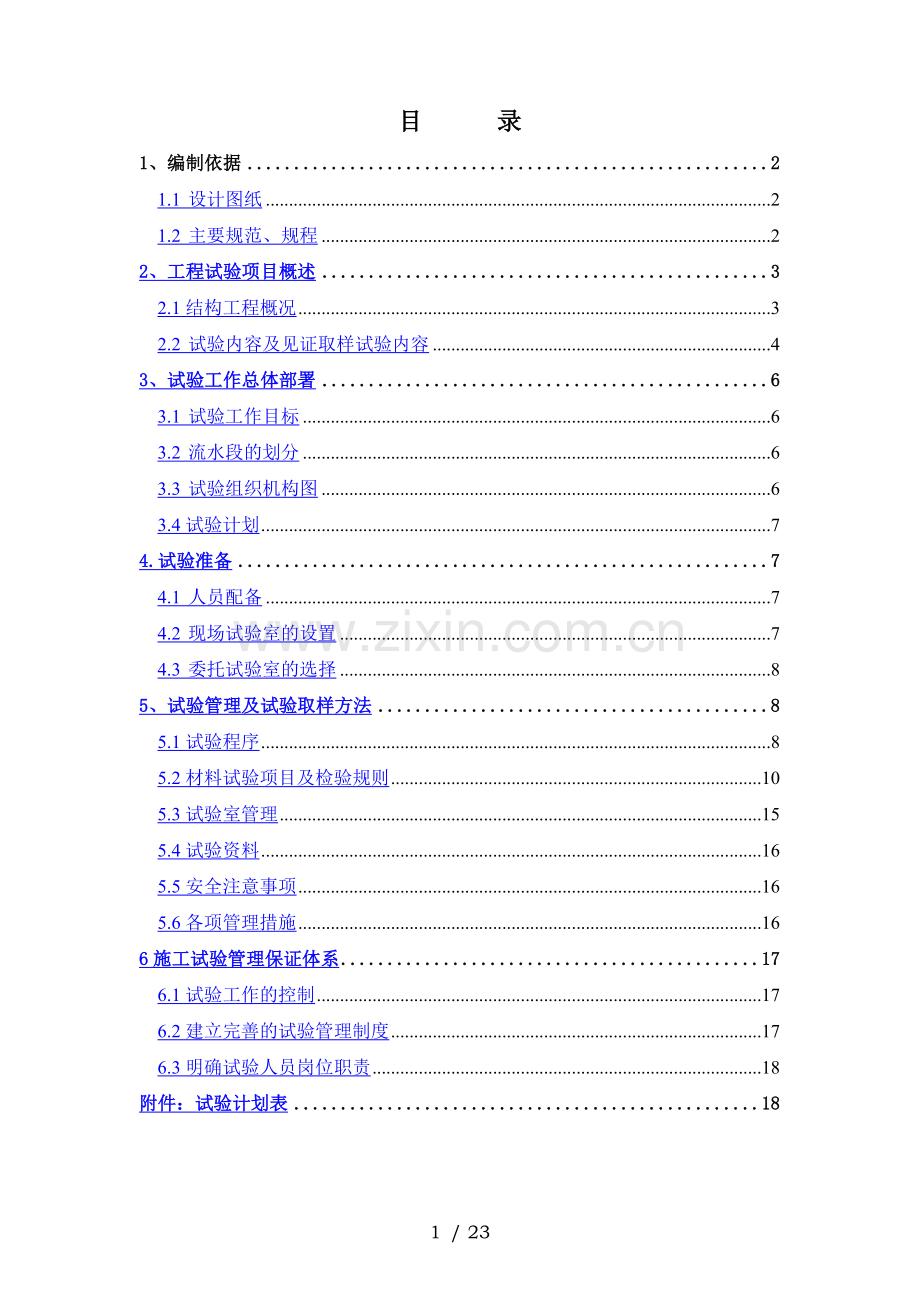

目 录1、编制依据21.1 设计图纸21.2 主要规范、规程22、工程试验项目概述32.1结构工程概况32.2 试验内容及见证取样试验内容43、试验工作总体部署63.1 试验工作目标63.2 流水段的划分63.3 试验组织机构图63.4试验计划74.试验准备74.1 人员配备74.2 现场试验室的设置74.3 委托试验室的选择85、试验管理及试验取样方法85.1试验程序85.2材料试验项目及检验规则105.3试验室管理155.4试验资料165.5安全注意事项165.6各项管理措施166施工试验管理保证体系176.1试验工作的控制176.2建立完善的试验管理制度176.3明确试验人员岗位职责18附件：试验计划表1823 / 231、编制依据1.1 设计图纸类 别图 纸 名 称图 号日 期施工图纸新建福州站北站房站房施工图建筑部分 福北施（建）-012011年5月施工图纸新建福州站北站房站房施工图结构部分福北施（结）-012011年5月1.2 主要规范、规程类 别名 称编 号国家地下工程防水技术规范GB50108-2008建筑地基基础工程施工质量验收规范GB50202-xxx砌体工程施工及验收规范GB50203-xxx混凝土结构工程施工及验收规范GB50204-2010钢结构工程施工质量验收规范GB50205-xxx屋面工程质量验收规范GB50207-xxx地下防水工程质量验收规范GB50208-xxx建筑地面工程质量验收规范GB50209-2010建筑安装工程质量检验评定统一标准GB50300-xx混凝土外加剂应用技术规范GB50119-xxx土工试验方法标准GB/T50123-xxx混凝土结构实验方法标准GB50152-xxx地方及行业建筑工程资料管理规程DB11/T695-2009建筑施工技术管理规程DBJ01-80-xxx建筑工程冬期施工规程JGJ104-2010新型沥青卷材防水工程技术规范DBJ01-16-xxx钢筋焊接接头试验方法JGJT27-xxx钢筋焊接及验收规程JGJ18-xxx钢筋机械连接通用技术规程JGJ107-2010粉煤灰在混凝土和砂浆中应用技术规程JGJ28-xxx普通混凝土用砂质量标准及检验方法JGJ52-2006铁路混凝土与砌体工程施工质量验收标准TB10424-xxx铁路混凝土工程施工质量验收补充标准铁建设2005160号无粘结预应力混凝土结构技术规程JGJ 92-2004普通混凝土用碎石或卵石质量标准及检验方法JGJ52-20062、工程试验项目概述2.1结构工程概况依据本工程设计图纸，与试验有关的项目如下表：序 号项 目内 容1基础工程站房主体群桩基础承台地面层功能用房墙下条形基础消防水池筏板基础 C30 S6抗渗砼2主体结构工程地下一层.二层钢筋混凝土框梁、板结构夹层钢筋混凝土结构3屋面结构工程35.77m标高屋面、35.2m球面桁架、27.2623.13m的斜屋面及穹顶结构钢桁架、钢管桁架结构 主要钢材采用Q345GJC4地下防水消防水池底板刚性防水：C40 S8级抗渗混凝土5混凝土类别站房钢筋混凝土柱C40预应力钢筋砼框架主梁C40钢筋混凝土次梁、板、承台次梁.板C30，承台C40工程桩混凝土C40地下周边挡土墙C406钢筋类别一级钢、二级钢、三级钢7预应力筋fptk1860Mpa15.24预应力钢绞线fptk1570Mpa高强度低松弛镀锌钢丝束8拉索fptk1570Mpa高强度低松弛镀锌钢丝束9钢筋接头形式桩基础搭接焊其余结构直螺纹机械连接10回填土2.2 试验内容及见证取样试验内容依据工程结构设计，根据相关试验规定，确定试验内容及见证取样试验内容如下表：分项工程试验项目完成试验单位是否需要见证取样钢筋工程钢筋原材试验 委托福州铁建工程检测有限公司见证取样钢筋焊接接头性能试验委托福州铁建工程检测有限公司见证取样直螺纹机械连接接头试验委托福州铁建工程检测有限公司见证取样预应力钢绞线原材试验委托福州铁建工程检测有限公司见证取样混凝土工程水泥、砂、石试验商品混凝土搅拌站试验室 外加剂试验商品混凝土搅拌站试验室 混凝土抗压强度试验委托福州铁建工程检测有限公司见证取样混凝土抗渗试验委托福州铁建工程检测有限公司见证取样防水工程聚氨酯防水涂料委托福州铁建工程检测有限公司见证取样砌筑工程水泥、砂试验委托福州铁建工程检测有限公司见证取样砂浆抗压强度试验委托福州铁建工程检测有限公司见证取样加气混凝土砌块试验委托试验室见证取样空心砖砌块委托福州铁建工程检测有限公司见证取样土方工程回填土干密度试验委托福州铁建工程检测有限公司见证取样钢结构工程钢材复试委托福州铁建工程检测有限公司见证取样焊材复试委托福州铁建工程检测有限公司见证取样高强螺栓连接副抗拉试验委托福州铁建工程检测有限公司见证取样高强螺栓摩擦面抗滑移系数试验委托福州铁建工程检测有限公司见证取样其他工程工程桩泥浆性能工地试验室3、试验工作总体部署3.1 试验工作目标根据本工程的工程量，按照图纸要求，依照国家有关文件、法规、原材试验及施工试验的规程、规范的要求，真正做到把好原材料及其制品的质量关，防止不合格材料用于工程上，从而保证工程总体质量。3.2 流水段的划分试验流水段与各专项工程流水段划分相同，具体划分详见各专项工程施工方案。3.3 试验组织机构图项目总工程师( 鲁宏)技 术 部（荣强）设备物质部（谢涛）试 验 员（靳青会）工 地 试 验 室商品混凝土搅拌站委 托 试 验 室3.4试验计划根据进度计划及工程量，在每部分工程施工开始前，编制详细的试验计划，用于指导试验工作。试验计划表格见附件。4.试验准备4.1 人员配备现场设试验员一名，试验操作人员两名，试验人员必须持有试验员岗位证书。4.2 现场试验室的设置在现场东侧办公区内设置25m2的试验室，包括标准养护室、和办公室。现场试验室器具配备如下表：序号设备名称规格型号数量1混凝土抗压试模（150*150*150）mm15组2混凝土抗渗试模4组3砂浆抗压试模（70.7*70.7*70.7）mm5组4振动台ZHJ05型1台5电子称ACS-301台6养护室温湿度控制仪swms21台7电炉2000kW2个8坍落度筒（含捣棒）2套9温湿度计1%2支10玻璃温度计（-10100），110支11标准养护室养护架5个12泥浆含砂量计NA1型1套13泥浆粘度计1006型1套14泥浆比重计NB1型1套4.3 委托试验室的选择经与建设单位、监理单位联合考察后，最终选择 福州铁建工程质量检测中心作为本工程外委试验室，该试验室将承担本工程在其检测能力范围内的常规试验和见证试验。5、试验管理及试验取样方法5.1试验程序 技术部组织编制试验方案试验计划 技术部进行技术交底物资部提供材料联系单现场试验员进行现场试验及取样、制样、登记台帐、标识、送试（有见证试验须见证人在场）现场试验室进行现场检测委托试验室进行试验检测检验不合格检验合格技术负责人对不合格工序进行评审物资部对不合格物资进行评审物资部进行进场物资报验质检部进行分项工程报验对不合格品进行处理投入使用或进入下道工序资料交资料员存档5.2材料试验项目及检验规则序号材料名称试验项目组批原则及取样规定1水泥必试：安定性、凝结时间、强度其他：细度、烧失量、三氧化硫、碱含量袋装水泥：（1）对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t（2）随机地从不少于20袋中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样2砂必试：筛分析、含泥量、泥块含量其他：密度、有害物质含量、坚固性、碱活性检验、含水率（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）（2）当质量比较稳定、进料t较大时，可定期检验（3）取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除3碎石或卵石必试：筛分析含泥量、泥块含量、针片状颗粒含量、压碎指标其他：密度、有害物质含量、坚固性、碱活性检验、含水率（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（2）当质量比较稳定，进料量较大时，可定期检验（3）一组试样40kg（最大粒径l0mm，16mm、20mm）或80kg（最大粒径31.5mm、40mm）取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15份（料堆的顶部、中部、底部）。每份540kg，然后缩分到40kg或60kg送试4烧结空心砖（非承重）空心砌块必试抗压强度（大条面）其他：密度、冻融、泛霜、石灰爆裂、吸水率（1）每3万块为一验收批，不足3万块也按一批计（2）每一验收批随机抽取试样一组（5块）5蒸压加气混凝土砌块必试：立方体抗压强度、干体积密度其他：干燥收缩、抗冻性、导热性（1）同品种、同规格、同等级的砌块，以1000块为一批，不足1000块也为一批。随机抽取50块砌块（2）从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度试验，制作3组试件做干体积密度检验6钢筋原材必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其他：反向弯曲、化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计（2）每一验收批取拉伸试件2个、弯曲试件2个。（在任选的两根钢筋切取）7预应力混凝土用钢丝必试：抗拉强度、伸长率、弯曲试验其他：屈服强度、松弛率（每季度抽验）（1）同一牌号、同一规格、同一生产工艺制度的钢丝组成，每批重量不大于60t（2）钢丝的检验应按（GB/T 2103）的规定执行。在每盘钢丝的两端进行抗拉强度、弯曲和伸长率的试验。屈服强度和松弛率试验每季度抽验一次。每次至少3根8预应力混凝土用钢绞线必试：整根钢绞线的最大负荷、屈服负荷、伸长率、松弛率、尺寸测量其他：弹性模量（1）预应力用钢纹线应成批验收，每批由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60t（2）从每批钢纹线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根进行表面质量、直径偏差、捻距和力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服和松弛试验每季度抽检一次，每次不少于一根9钢筋电弧焊接头必试：抗拉强度（1）工厂焊接条件下：同钢筋级别300个接头为一验收批（2）在现场安装条件下：每一至二层楼同接头形式、同钢筋级别的接头300个为一验收批。不足300个接头也按一批计（3）试件应从成品中随机切取3个接头进行拉伸试验（4）装配式结构节点的焊接接头可按生产条件制造模拟试件（5）当初试结果不符合要求时应再取6个试件进行复试10直螺纹连接必试：抗拉强度（1）工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的接头试件不少于3根，同时对应截取接头试件的母材，进行抗拉强度试验（2）现场检验：接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批。不足500个接头也按一批计。每一验收批必须在工程结构中随机截取3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍11聚氨酯防水涂料必试：固体含量、拉伸强度、断裂伸长率、不透水性、低温柔度、耐热度（屋面用）（1）同一生产厂，以甲组分每5t为一验收批，不足5t也按一批计算。乙组分按产品重量配比相应增加（2）每一验收批按产品的配比分别取样，甲、乙组分样品总重为2kg（3）搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内应留有5%的空隙，密封并作好标志12普通混凝土必试：稠度、抗压强度其他：轴心抗压、静力受压弹性模量、劈裂抗拉强度、抗折强度、长期性能和耐久性能试验、碱含量氯化物总量试块的留置：每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次当一次连续浇筑超过1000m3时，同一配合比混凝土每200m3混凝土取样不得少于一次每一楼层，同一配合比的混凝土，取样不得少于一次冬期施工还应留置负温转常温试块和临界强度块对预拌混凝土，当一个分项工程连续供应相同配合比的混凝土量大于1000m3时，其交货检验的试样，每200m3混凝土取样不得少于一次建筑地面的混凝土，以同一配合比，同一强度等级，每一层或每1000m2为一检验批，不足1000m2也按一批计。每批应至少留置一组试块（1）取样方法及数量：用于检查结构构件混凝土质量的试件，应在混凝土浇注地点随机取样制作，每组试件所用的拌合物应从同一盘搅拌混凝土或同一车运送的混凝土中取出，对于预拌混凝土还应在卸料过程中卸料量的1/43/4之间取样，每个试样量应满足混凝土质量检验项目所需用量的1.5倍，但不少于0.2m3（2）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定13抗渗混凝土必试：稠度、抗压强度、抗渗等级（1）同一混凝土强度等级、抗渗等级、同一配合比，生产工艺基本相同，每单位工程不得少于两组抗渗试块（每组6个试块）（2）试块应在浇筑地点制作，其中至少一组应在标准条件下养护，其余试块应与构件相同条件下养护（3）留置抗渗试件的同时需留置抗压强度试件并应取自同一盘混凝土拌合物中。取样方法同普通混凝土中第（2）项14砂浆必试：稠度、抗压强度其他：分层度、拌合物密度、抗冻性砌筑砂浆：（1）以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250m3砌体（基础砌体可按一个楼层计）为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）（2）干拌砂浆：同强度等级每400t为一验收批，不足400t也按一批计。每批从20个以上的不同部位取等量样品。总质量不少于15kg，分成两份，一份送试，一份备用建筑地面用砂浆：建筑地面用水泥砂浆，以每一层或1000m2为一检验批，不足1000m2也按一批计。每批砂浆至少取样一组。当改变配合比时也应相应地留量试块15幕墙必试：抗风压试验 空气渗透试验 雨水渗漏试验16回填土必试：压实系数（干密度、含水率、击实试验；求最大干密度和最佳含水率）（1）在压实填土的过程中，应分层取样检验土的干密度和含水率：基坑每50100m2应不少于1个检验点。基棺每1020m应不少于1个检验点；每一独立基础下至少有1个检验点（2）场地平整：每100400mm2取1点，但不应少于10点；长度、宽度、边坡为每20m取1点，每边不应少于1点注：当用环刀取样时，取样点应位于每层2/3的深度处5.3试验室管理（1）标养室内标准温度为202C，相对湿度95%以上，当使用有混合砂浆时，要将养护室进行分隔，用于混合砂浆试块的养护湿度调为60%80%。操作间要干净、整洁，仪器试验用具要存放整齐，使用完后及时清理、刷油，以备后用。（2）标养室每天早晚两次记录温度及湿度。（3）现场试验室在投入使用前，由监理单位和项目部进行验收。5.4试验资料（1）试验资料应按资料管理规程的规定填写、编号、整理，不经主管工程师同意，不得借阅给任何人。凡送试验室的原材料必须按委托单的内容认真填写要清楚、完整，不得随意修改，签字齐全。（2）试验报告应在到期后两天内取回。砼、砂浆、抗渗试件、钢筋焊接或机械连接试件等应符合规范要求。试验单中的各项目要填写清楚，编号交圈。（3）钢筋焊接试件，在送试委托前，必须核对原材的编号及原材的试验证明或编号，然后将其填写清楚再送试。（4）试验人员将各项试验分类编写台帐，台帐填写要清楚、完整，不得随意修改，签字齐全。5.5安全注意事项（1）标养室电路、仪器定期检查。（2）混凝土进场后，待运输车停稳后方可取样。5.6各项管理措施5.6.1试验工作管理措施（1）现场的原材料必须按技术标准、规范随机取样，与所挂牌核对无误后，及时进行送试委托。（2）施工前的材料进场报验、复试委托单由项目物资部提供给试验员；施工过程中的试验委托单，由项目工程部提供给试验员。（3）送试验室的原材料必须按委托单的内容认真填写。（4）试件在运输过程中加以保护，避免试件的损坏。（5）试样编号和标注编写规范。5.6.2试验设备管理措施仪器设备、计量器具均须按照国家标准和计量部门的有关规定实行定期检定，凡设备检定合格证或超过检定有效期的仪器设备、计量器一律不准使用。仪器设备由专人统一管理，每台仪器设备均应有使用说明书，操作规程和校准校验时间，建立仪器设备台帐。加强仪器设备的保养，每次试验结束后要清理干净，每周保养一次。6施工试验管理保证体系6.1试验工作的控制6.1.1与外委试验室沟通按照委托试验的程序及试验报告的格式向各试验室提出统一要求。需要外委试验室到工程现场开展的试验检测，相关单位或部门必须提前将检测计划或方案交外委试验室。当试验出现异常或不合格情况时，试验室应及时通知施工单位。6.1.2有见证试验的控制试验员根据见证试验规定进行取样、制作和检测。由试验员通知监理见证取样人共同取样，并做出见证标识，填写见证记录。见证试样使用试样箱，由监理单位进行封样和标识。6.1.3关键和重点工序的试验控制由质量部门确定每检验批的首次和末次、关键、重点及非常规试验检验工序。6.1.4对试验不合格情况的控制（1）试验不合格分为原材料不合格及施工试验不合格。（2）当外委试验项目发生不合格时，外委试验室应及时通知施工合作方试验员，试验员及时取回不合格通知单。（3）当现场试验员负责操作的试验检测项目发生不合格时，试验员要及时向技术负责人汇报。（4）对不合格原材料，由试验员将不合格通知单交材料主管，材料主管负责进行评审和上报，并在不合格通知单上签署处理意见。（5）对不合格施工试验项目，试验员及时将不合格通知单交施工单位技术负责人，技术负责人组织进行评审和上报，并在不合格通知单上签署处理意见。6.1.5试验资料的控制除了及时组成报验文件和定期归档外，现场试验室应留存完整的一套资料随时备查，试验资料按照工程资料管理程序收集、整理、归档。6.2建立完善的试验管理制度（1）现场试验人员对重点部位如：商品砼技术要求，砼配合比申请，试验组数和见证数进行把关监督。（2）现场试验工作应具备相应的试验场所、试验设备、试验条件。（3）现场试验人员要熟练掌握所从事的业务，按国家、部、地区颁发的有关建筑工程法规、技术标准、检验、委托、试验方法进行操作，现场试验人员持证上岗。（4）试验人员对现场材质的检验、取样和送试负责。（5）对试验结果不合格的原材料、砼半成品、现场试验人员必须及时向工程技术负责人报告。6.3明确试验人员岗位职责（1）负责所辖范围内的试验管理工作。（2）负责现场原材料取样、送试工作。（3）负责砼及砂浆配合比的申请，试块的制作、养护、送试、检查、钢筋焊接件的取样、送试。（4）负责简易土工等试验工作。（5）负责现场试验器具的保管、保养及标定工作。（6）负责试验资料收集、统计，以单位工程整理汇总、归档。（7）负责现场大体积砼施工测温、控温、冬施测温工作。（8）负责现场其它施工试验工作。（砂石含水率测定、换算施工配合比、配比计量检查、砼坍落度和砂浆稠度检测、试验等）。附件：试验计划表表1： 钢筋原材试验计划产品名称施工部位及规格型号数量取样总组数备注常规见证钢筋桩基HRB335直径2531组见证钢筋桩基HPB235直径106组见证钢筋桩基HRB335直径283组见证钢筋桩基HRB335直径144组见证钢筋承台HRB400直径362组见证钢筋承台HRB400直径282组见证钢筋承台HRB400直径252组见证钢筋承台HRB400直径222组见证钢筋承台HRB335直径325组见证钢筋承台HRB335直径252组见证钢筋承台HRB335直径162组见证钢筋承台HRB335直径142组见证钢筋承台HPB235直径141组见证钢筋承台HPB235直径121组见证产品名称施工部位及规格型号数量取样总组数备注常规见证钢筋框架柱HRB400直径362组见证钢筋框架柱HRB400直径325组见证钢筋框架柱HRB400直径252组见证钢筋框架柱HRB400直径222组见证钢筋框架柱HRB400直径202组见证钢筋框架柱HRB400直径182组见证钢筋框架柱HRB400直径162组见证钢筋框架柱HRB335直径182组见证钢筋框架柱HRB335直径162组见证钢筋框架柱HRB335直径142组见证钢筋框架柱HRB335直径123组见证钢筋框架柱HRB335直径104组见证钢筋框架柱HRB335直径81组见证钢筋框架梁HRB400直径364组见证钢筋框架梁HRB400直径323组见证钢筋框架梁HRB400直径282组见证钢筋框架梁HRB400直径255组见证钢筋框架梁HRB400直径221组见证钢筋框架梁HRB400直径201组见证钢筋框架梁HRB400直径161组见证表3： 砌筑砂浆试验计划施工部位及砌体名称强度等级抗渗等级方量（m3）取 样总组数见证组数抗压抗渗抗压抗渗地下室M5S81232121站台层Mb511422表4： 钢筋连接接头试件施工部位钢筋直径及牌号接头形式总数量（头）工艺检验组数取 样总组数见证组数试桩HRB335直径25单面搭接240112工程桩HRB335直径25单面搭接660022224工程桩HRB335直径25机械连接1818023638支护桩HRB335直径25机械连接1800023638柱HRB400直径36机械连接900123柱HRB400直径32机械连接4000189柱HRB400直径25机械连接320112框架梁HRB400直径36机械连接2300156框架梁HRB400直径32机械连接42001910框架梁HRB400直径28机械连接220112框架梁HRB400直径25机械连接500011011框架梁HRB400直径22机械连接180112框架梁HRB400直径20机械连接150112框架梁HRB400直径18机械连接160112 表5： 回填土压实度测定试验计划施工部位填筑高度（米） 材料种类要求压实度（%）取样数量（个）备注地梁1素土94144承台2素土94624基坑13.5素土94128基坑26.5素土94156 表6： 砌块试验计划施工部位 砌块名称规格数量取样组数备注地下室灰砂砖240*60*120264960块8站台层加气块600*200*300683107 表7： 钢筋抗拉拔试验计划施工部位型号规格代表数量取样组数备注二次结构HRB335直径2515001二次结构HRB335直径1630001二次结构HRB335直径1430003二次结构HRB335直径1230003二次结构HPB235直径630003表8： 混凝土试验计划施工部位及构件名称强度等级抗渗等级方量（m3）取 样总组数见证组数标养28d同条件抗压抗渗抗压抗渗抗压抗渗工程桩C409738606303909支护桩C3027437283641094承台C40389616080240柱C403150633199地下室C4051401041152215613结构梁C40777015477231板C30645813065195桩基(耐久防腐钢筋砼)C30477110854162墩台身C30992201030梁C5035647236108 表9： 灌浆水泥试验计划施工部位 名称规格代表数量取样组数备注工程桩水泥P.O42.5200T3见证取样支护桩水泥P.O42.5200T1见证取样
