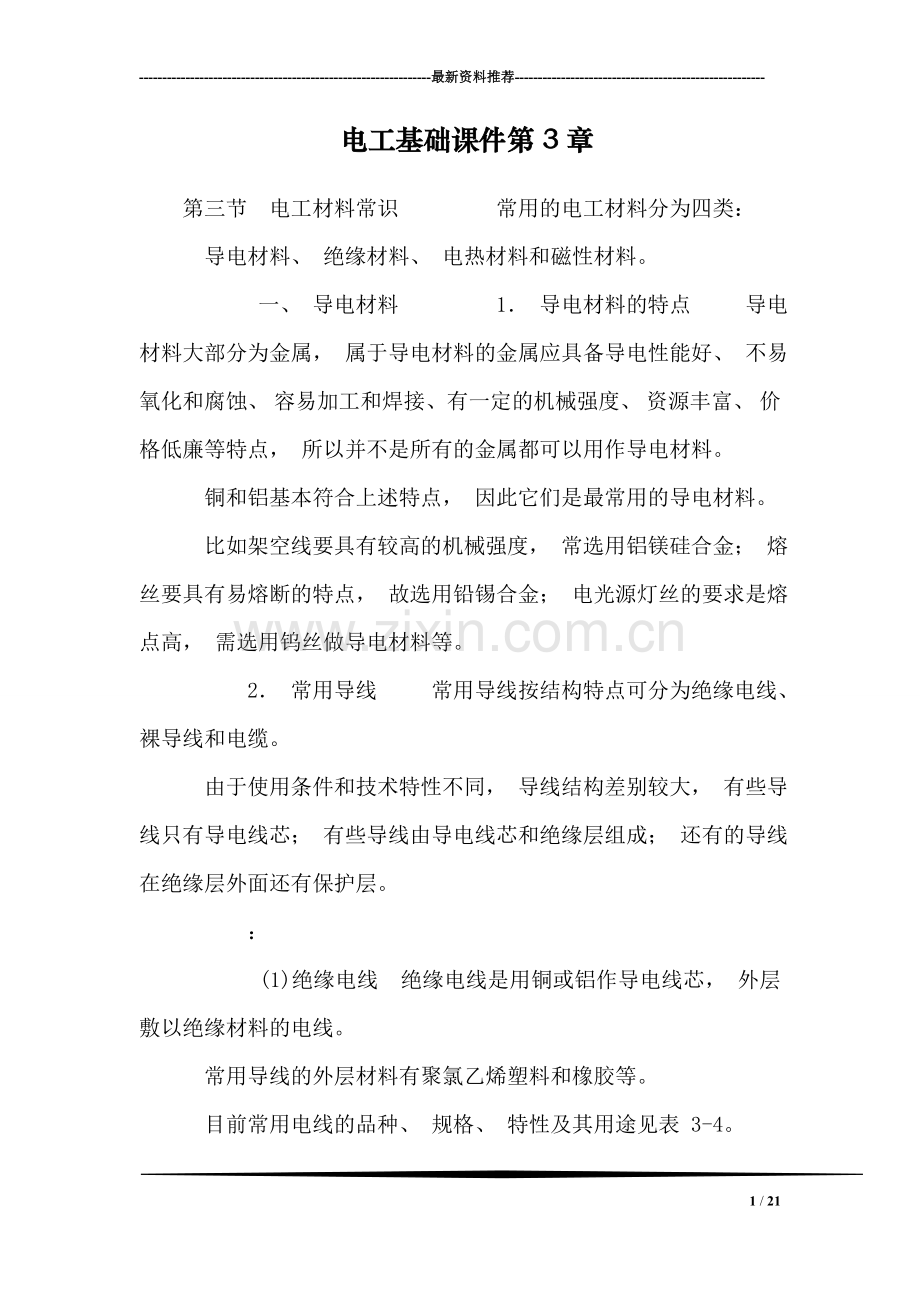

-最新资料推荐- 电工基础课件第3章 第三节 电工材料常识 常用的电工材料分为四类： 导电材料、 绝缘材料、 电热材料和磁性材料。 一、 导电材料 1 导电材料的特点 导电材料大部分为金属， 属于导电材料的金属应具备导电性能好、 不易氧化和腐蚀、 容易加工和焊接、有一定的机械强度、 资源丰富、 价格低廉等特点， 所以并不是所有的金属都可以用作导电材料。 铜和铝基本符合上述特点， 因此它们是最常用的导电材料。 比如架空线要具有较高的机械强度， 常选用铝镁硅合金； 熔丝要具有易熔断的特点， 故选用铅锡合金； 电光源灯丝的要求是熔点高， 需选用钨丝做导电材料等。 2 常用导线 常用导线按结构特点可分为绝缘电线、 裸导线和电缆。 由于使用条件和技术特性不同， 导线结构差别较大， 有些导线只有导电线芯； 有些导线由导电线芯和绝缘层组成； 还有的导线在绝缘层外面还有保护层。 ： (1)绝缘电线 绝缘电线是用铜或铝作导电线芯， 外层敷以绝缘材料的电线。 常用导线的外层材料有聚氯乙烯塑料和橡胶等。 目前常用电线的品种、 规格、 特性及其用途见表 3-4。 常用电线的结构形式如图 312所示。 1） B 系列塑料、 橡皮电线。 该系列的电线结构简单、 质量轻、 价格低廉、 电气和机械性能有较大的裕度， 广泛应用于各种动力、 配电和照明线路， 并用于中小型电气设备作安装线。 它们的交流工作耐压为 500V， 直流1000V 。 常用B系列2） R 系列橡皮、 塑料软线。 该系列软线的线芯是用多根细铜线绞合而成， 它除了具备 B 系列电线的特点外，还比较柔软， 广泛用于家用电器、 仪表及照明线路。 常用 R 系列电线的结构形式如图 3-13b 所示。 3)Y 系列通用橡套电缆。 该系列的电缆适用于一般场合， 作为各种电动工具、 电气设备、 仪器和家用电器的移动电源线， 所以又称为移动电缆。 工作耐 压 为电线的结构形式3-13a所 示 。 电线电缆的安全电流是电线电缆的一个重要参数， 是指在不超过最高工作温度的条件下， 允许长期通过的最大电流值， 所以又称为允许载流量。 常用电线在空气中敷设时的载流量(环境温度为+25)， 见表 3-5。 (2)裸导线 裸导线是只有导体(如铝、 铜、 钢等)而不带绝缘和护层的导电线材。 常见的裸导线有绞线、 软接线和型线等。 按外观形态可分为单线、 绞线和型线(包括型材)三类。 1）单线。 有圆单线和扁单线两种， 主要用作各种电线电缆的导电体。 2)绞线。 按其结构可分为以下四种： a.简单绞线。 由材质相同、 线径相等的圆单线同心绞制而成、 主要用于强度要求不高的架空导线。 b.组合绞线。 由导电线材和增强线材组合同心绞制而成， 主要用于强度要求较高的架空导线。 c.复绞线。 由材质相同， 线径相同的束（绞） 股线同心绞制而成， 可用作仪表或电气设备的软接线。 d.特种导线。 由导电线材各不同外形或尺寸的增强线材， 由特种组合方式绞制而成， 用于有特种使用要求的架空电力线路， 如扩径导线在高压线路上可减少电晕损失和无线电干扰； 自阻尼导线可使导线减振； 倍容量导线可增大线路的传输容量。 在工厂供电系统中， 最常用的是铝绞线、 铜绞线、 钢绞线和钢芯铝绞线等， 常用的铝绞线截面形式如图 3-14 所示。 （3） 电缆 电缆是一种特殊的导线， 它是将一根或数根绝缘导线组合成线芯， 裹上相应的绝缘层(橡皮、 纸或塑料)， 外面再包上密闭的护套层（常为铝、 铅或塑料等）。 所以， 电缆一般由导电线芯、 绝缘层和保护 层三个主要部分组成。 1） 导电线芯。 导电线芯是用来输送电流， 必须具有较强的导电性能、 一定的抗拉强度和伸长率、 较强的耐腐蚀性， 以及便于加工制造等。 电缆的导电线芯一般由软铜或铝的多股绞线做成。 2） 绝缘层。 绝缘层的作用是将导电线芯与相邻导体以及保护层隔离， 抵抗电压、 电流、 电场对外界的作用， 保证电流沿线芯方向传输。 电缆的绝缘层材料， 有均匀质（橡胶、 沥青、 聚乙烯等） 和纤维质(棉、 麻、纸等)两类。 三芯统包型电缆的结构如图 3-15 所示。 3） 保护层。 保护层简称护层， 主要作用是保护电缆在敷设和运行过程中， 免遭机械损伤和各种环境因素(如日光、 水、 火灾、 生物等)的破坏， 以保持长期稳定的电气性能。 保护层分为外保护层和内保护层。 外保护层。 外保护层是用来保护内保护层的， 防止铅包、 铝包等受外界的机械损伤和腐蚀， 在电缆的内保护层外面包上浸过沥青混合物的黄麻、 钢带或钢丝等。 而没有外保护层的电缆， 如裸铝包电缆， 侧用于无机械损伤的场合。 内保护层。 内保护层直接包在绝缘层上， 保护绝缘不与空气、 水分或其他物质接触， 所以要包得紧密无缝， 并具有一定的机械强度， 使其能承受在运输和敷设时的机械力。 内保护层有铅包、 铝包、 橡套和聚氯乙烯等。 电缆分为电力电缆和电器装备用电缆(如软电缆和控制电缆)。 在电力系统中， 最常用的电缆有电力电缆和控制电缆两种。 电力电缆是指输配电能用的电缆； 控制电缆则是用在保护、 操作回路中的。 其中， 应用较多的电力电缆的外形及结构如图 3-16 所示。 3 熔丝 熔丝是在各种线路和电气设备中普遍使用的， 具有短路保护作用的一种导电材料。 使用时， 将熔丝串联在线路中。 当电流超过允许值时， 熔丝首先被熔断而切断电源。 常用的是熔点低的铅锡合金 丝。 正确、 合理地选择熔丝， 对保证线路和电气设备的安全运行关系很大。 当电气设备正常短时过电流时(如电动机起动时)， 熔丝不应熔断。 选择熔丝的方法因线路不同而有差异， 具体情况如下： （1） 照明及电热设备线路 1） 在线路上总熔丝的额定电流等于电能表额定电流的 0 9-1 倍。 2） 在支路上熔丝的额定电流等于支路上所有负载额定电流之和的 1-1 1 倍。 （2） 交流电动机线路 1） 单台交流电动机线路上熔丝的额定电流等于该电动机额定电流的 1 5-2 5 倍。 2） 多台电动机线路上的额定电流等于线路上功率最动机额定电流 1 52。 5 倍， 再加上其他电动机额定电流的总和。 二、 绝缘材料 绝缘材料的主要作用是隔离带电的或具有不同电位的导体， 使电流只能沿导体流动。 绝缘材料在使用过程中， 由于受到各种因素的长期作用， 会产生一定的化学变化和物理变化， 使其电气性能及力学性能变坏，这种变化称为老化。 影响绝缘材料老化的因素很多， 主要是热因素， 使用时温度过高会加速绝缘材料的老化过程。 因此对各种绝缘材料都要规定它们在使用过程中的极限温度， 以延缓料的老化过程， 保证电气产品的使用寿命。 电工绝缘材料按极限温度划分为七个耐热等级， 见表 3-6。 若按其应用或工艺特征， 则可划分为六大类，见表 37。 1 绝缘漆 （1） 浸渍漆 浸渍漆主要用来浸渍电机、 电器的线圈和绝缘零 件， 以填充间隙和微孔， 提高它们的电气性能及力学性能。 常用的有 1030 醇酸浸渍漆和 1032 三聚氰胺醇酸漫渍漆， 这两种都是烘干漆， 都具有较好的耐油性及耐电弧性， 漆膜平滑有光泽。 （2） 覆盖漆 覆盖漆有清漆和磁漆两种， 是用来涂覆经浸渍处理后的线圈和绝缘零部件， 在其表面形成连续而均匀的漆膜， 作为绝缘保护层， 以防止机械损伤和受大气、 润滑油和化学药品的侵蚀。 常用的清漆是1231 醇酸晾干漆。 它的特点是干燥快、 漆膜硬度高并有弹性， 电气性能较好。 常用的磁漆有 1320 和 1321 醇酸灰漆 o 1320 是烘干漆， 1321 是晾干漆。 它们的漆膜坚硬、 光滑、 强度高。 （3） 硅钢片漆 硅钢片漆是用来涂覆硅钢片表面的， 以降低铁心的涡流损耗， 增强防锈及耐腐蚀性能。 常用的是 1611 油性硅钢片漆。 它的特点是附着力强， 漆膜薄、 坚硬、 光滑、 厚度均匀， 且耐油、 防潮性能良好。 2 浸漆纤维制品 （1） 玻璃纤维布 玻璃纤维布主要用作电机、 电器的衬垫和线圈的绝缘。 常用的是 2432 醇酸玻璃漆布。 它的电气性能及耐油性、 防潮性都较好， 机械强度高， 并具有一定的防振性能。 可用于油浸式变压器及热带 型电工产品。 （2） 漆管 漆管主要用作电机和电器的引出线和连接线的外包绝缘管。 常用的是 2730 醇酸玻璃漆管。 它具有良好的电气性能及力学性能， 耐油， 耐潮性较好， 但弹性较差。 可用于电机、 电器和仪表等设备引出线和连接线的绝缘。 (3 ) 绑扎带 绑扎带主要用来绑扎变压器铁心和代替合金钢丝绑扎电机转子绕组端部。 常用的是 B17 玻璃纤维无纬带。 由于合金钢丝价格高、 比重大 绑扎工艺复杂， 且钢丝箍内有感应电流会发热， 钢丝及线圈之间还要绝缘， 而无纬带则完全没有这样的缺点。 因此， 无纬带在电机工业中已得到了广泛的应用。 3 层压制品 常用的层压制品有三种： 3240 层压玻璃布板， 3640 层压玻璃布管和 3840 层压玻璃布棒。 这三种层压制品适于作电机的绝缘结构零件， 都具有良好的力学性能和电气性能， 耐油、 耐潮， 加工方便。 4 压塑料 常用的压塑料有两种： 4013 酚醛木粉压塑料和 4330 酚醛玻璃纤维压塑料。 它们都具有良好的电气性能和防潮性能， 尺寸稳定， 机械强度高， 适于作电机、 电器的绝缘零件 o 5 云母制品 （1） 柔软云母板 柔软云母板在室温时较柔软， 可以弯曲。 它主要用于电机的槽绝缘、 匝间绝缘和相间绝缘。 常用的有 5131 醇酸玻璃柔软云母板及 5131-1 醇酸玻璃柔软粉云母板。 （2） 塑料云母板 塑料云母板在室温时较硬， 加热变软后可压塑成各种形状的绝缘零件。 它主要用作直流电机换向器的 V 形环和其他绝缘零件。 常用的有 5230 及 5235 醇酸塑料云母板， 后者含胶量少， 可用于温升较高及转速较高的电机。 （3） 云母带 云母带在室温时较软， 适用于电机、 电器线圈及连接线的绝缘。 常用的有 5434 醇酸玻璃云母带、 5438 环氧玻璃粉云母带和 5430 硅有机玻璃粉云母带， 后者厚度均匀、 柔软， 固化后电气及力学性能良好， 但它需要在低温下保存。 （4） 换向器云母板 换向器云母板含胶量少， 室温时很硬， 厚度均匀， 主要用作直流电机换向器的片间绝缘。 常用的有 5535 虫胶换向器云母板及 5536 环氧换向器粉云母板， 后者仅用于中小型电机。 （5） 衬垫云母板 衬垫云母板适于用作电机、 电器的绝缘衬垫。 常用的有 5730 醇酸衬垫云母板及 5737 环氧衬垫粉云母板。 6 薄膜和薄膜复合制品 （1） 薄膜 电工用薄膜要求厚度薄、 柔软， 电气性能及机械强度高。 常用的有 6020 聚酯薄膜， 适用于电机的槽绝缘、 匝间绝缘、 相间绝缘， 以及其他电器产品线圈的绝缘。 、 （2） 复合膜制品 复合膜制品要求电气性能好， 机械强度高。 常用的有 6520 聚酯薄膜绝缘纸复合箔及6530 聚酯玻璃漆箔， 适用于电机的槽绝缘、 匝间绝缘、 相间绝缘， 以及其他电工产品线圈的绝缘。 7 其他绝缘材料 其他绝缘材料是指在电机、 电器中作为结构、 补强、 衬垫、 包扎及保护作用的辅助绝缘材料。 这类绝缘材料品种多、 规格杂， 有的无统一的型号。 这里简单介绍常用的一些品种。 1) 电话纸主要用于电信电缆的绝缘， 也可以在电机、 电器中作为辅助绝缘材料 2) 绝缘纸板可在变压器油中使用。 薄型的、 不掺棉纤维的绝缘纸板通常称为青壳纸， 主要用作绝缘保护和补强材料。 3) 涤纶玻璃丝绳简称涤纶绳。 它的特点是强度高、 耐热性好， 主要用来代替垫片和蜡线绑扎电机定子绕组端部； 涤纶绳经浸漆、 烘干处理后， 使绕组端部形成一个整体， 这样就大大提高了电机运 行的可靠性， 同时也简化了电机的制造工艺。 4) 聚酰胺(尼龙)1010 是白色半透明体， 在常温时具有较高的机械强度， 耐油、 耐磨， 电气性能较好， 吸水性小， 尺寸稳定适于作插座、 绝缘套、 线圈骨架、 接线板等绝缘零件， 也可以制作齿轮等机械传动零件。 5) 黑胶布带用于低压电线电缆接头的绝缘包扎。 三、 电热材料 电热材料是用来制造各种电阻加热设备中的发热元件， 作为电阻接到电路中， 把电能转变为热能， 使加热设备的温度升高。 对电热材料的基本要求是电阻率高， 加工性能好， 在高温时具有足够的机械强度和良好的抗氧化能力。 四、 磁性材料 磁性材料主要是指电阻合金， 电阻合金是制造电阻元件的重要材料之一， 广泛用于电机、 电器、 仪表及电子等工业。 电阻合金除了必须具备电热材料的基本要求外， 还要求电阻的温度系数低， 阻 值稳定。 电阻合金按其主要用途可分为调节元件用、 电位器用、 精密元件用及传感器用电阻合金四种。 这里仅介绍前两种。 (1) 调节元件用电阻合金 主要用于制造调节电流(电压)的电阻器与控制元件的绕组， 常用的有康铜、 新康铜、 镍铬铝等。 它们都具有机械强度高、 抗氧化性能好及工作温度高等特点 o (2) 电位器用电阻合金 主要用于各种电位器及滑线电阻， 一般采用康铜、 镍铬合金和滑线锰铜。 滑线锰铜具有抗氧化、 焊接性能好、 电阻温度系数低等特点。 对于精度要求不高的电阻器， 也可以用铸铁的电阻元件， 它的优点是价格便宜， 加工方便； 其缺点是性脆易断， 电阻率较低， 电阳沮哮蓁龄高 因此体积和质量较大。 第四节 电气识图常识 电气图是用来描述电气工程的图样。 识电气图就是要把制图者所表达的内容看懂， 并通过它来指导电气安装和施工； 进行故障诊断或者检修和管理电气设备。 1 电气图连接线的表示方法 在电气图中， 各元件之间都采用导线连接， 起到传输电能、 传 m艺甲笔昙认主思昙罢昙产； 篡昌： 誓盂主裴的图线表示。 多根导线， 可分别画出， 也可只画一根图线， 但必须加以标志。 若导苎少于 4 根， 可用短划线数量代表根数； 若导线多于 4 根， 可在短划线旁加数字表示， 如图 3-17a 所示。 要表示电路相序的变换、 极性的反向、 导线的交换等， 可采月 其他绝缘材料是指在电机、 电器中作为结构、补强二衬垫、 包扎及保护作用 的辅助绝缘材料。 这类绝缘材 料品种多、 规格杂， 有的无统+的型号。 这里简单介绍常用的一些品种。 1) 电话纸主要用于电信电缆的绝缘。 也可以在电机、 电器中作为辅助绝缘材料。 2) 绝缘纸板可在变压， 器油中使用 o 薄型的、 不掺棉纤维的绝缘纸板通常称为青壳 纸， ， 主要用作绝缘保护和补强材料。 3) 涤纶玻璃丝绳简 称涤纶绳。 它的特二点是强度高、 耐热性好， 主要用来代替垫片和蜡线绑扎电机定-子绕组端部； 涤纶绳经浸漆、 烘干处理后， 使绕组端， 部形成一个整体， 这样就大大提高了电机运行的可靠性4) 聚酰胺(尼龙)10 灼是白色半透明体在常温时具有较高的机械强度， 耐油、 耐磨、 电气性能较好二吸水性小，尺寸稳定。 适于作插座、 绝缘套、 线圈骨架、 接线板等绝缘零件， 也可以制作齿轮等机械传动零件。 ，同时也简化了屯机的制造工艺。 5)黑胶布带用于低压电线电缆接头的绝缘包扎。 - 三。 电热材料 电热材料是用采制造各种屯阻加热设备中的发热元件， 作为电阻接到电路中， 把电能转变为热能， 使加热设备的温度升高。 对电热材料的基本要求是电阻率高， ： 加工性能好， 在高温时具有足够的机械强度和良好的抗氧化能力。 四、 磁性材料 磁性材料主要是指电阻合金， ， 电阻合金是制造电阻元件的重要材料之一， 广泛用于电机、 电器仪表电子等工业。 电阻合金除了必须具备电热材料的基本要求外小还要求电阻的温度系数低， 阻值稳定。 电阻合金按其主要用途可分为调节元件用、 电位器用精密元件用及传感器用电阻合金四种。 这里仅介绍前两种。 (1) 调节元件用电阻合金 主要用于制造调节电流(电压)的电阻器与控制元件的绕组， 常用的有康铜、 新康铜、 镍铬铝等。 它们都具有机械强度高、 抗氧化性能好及工作温度高等特点。 (2) 电位器用电阻合金 主要用于各种电位器及滑线电阻， 一般采用康铜、 镍铬合金和滑线锰铜。 滑线锰铜具有抗氧化、 焊接性能好、 电阻温度系数低等特点。 对于精度要求不高的电阻器， 也可以用铸铁的电阻元件， 它的优点是价格便宜， 加工方便； 其缺点是性脆易断， 电阻率较低， 电阻温度系数高， 因此体积和质量较大。 第四节 电气识图常识 电气图是用来描述电气工程的图样。 识电气图就是要把制图者所表达的内容看懂， 并通过它来指导电气安装和施工； 进行故障诊断或者检修和管理电气设备。 1 电气图连接线的表示方法 在电气图中， 各元件之间都采用导线连接， 起到传输电能、 传递信息的作用。 识图者应首先了解它的表示方法。 （1） 导线的一般表示法 单根导线可用一般的图线表示。 多根导线， 可分别画出， 也可只画一根图线，但必须加以标志。 着导线少于 4 根， 可用短划线数量代， 表根数； 若导线多于 4 根， 可在短划线旁加数字表示， 如图 3-17a 所示。 要表示电路相序的变换、 极性的反向、 导线的交换等， 可采用交换号表示， 如图 3-17b 所示。 要表示导线的型号、 截面、 安装方法等， 可采用短划指引线指引， 加标导线属性和敷设方法， 如图 3-17c所示。 该图表示导线的型号为 BLV(铝芯塑料绝缘线)； 其中 3 根截面积为 25mm， 一根截面积为 16mm； 敷设方法为穿人塑料管(VG)， 塑料管管径为 40mm， 沿地板暗敷。 导线特征的表示方法是： 横线上面标出电流种类、 配电系统、 频率和电压等； 横线下面标出电路的导线数乘以每根导线截面积(mm)， 当导线的截面不同时， 可用+ 将其分开， 如图 3-17d 所示。 （2） 图线粗细的表示 一般而言， 电源主电路、 一次电路、 主信号通路等采用粗线， 控制回路、 二次回路 等采用细线表示。 （3） 导线连接点的表示 导线的连接点有T 形连接点和、 多线的+ 形连接点。 对于T 形连接点可加实心圆点， 也可不加实心圆点， 如图 3-18a 所示。 对于+ 形连接点， 必须加实心圆点， 如图 3-18b所示。 而对于交叉不连接的， 不能加实心圆点， 如图 3-18c 所示。 （4） 连接线分组和标记 1) 分组： 为了方便看图， 对多根平行连接线， 应按功能分组。 若不能按功能分组， 可任意分组， 但每组不多于 3 条， 各组间距应大于线间距。 2) 标记： 为了便于看出连接线的功能或去向， 可在连线上方或连线中断处作信号名标记或其他标记， 如图 3-19 所示。 2 常用的电气图 电气图的种类很多， 根据各电气图所表示的电气设备、 工程内容及表达形式的不同， 常用的电气图可分为以下几类： (1) 电路图 电路图是按工作顺序用国标规定的电气图形符号从上到下、 从左到右排列， 详细表示电路、设备或成套装置的全部组成和连接关系， 而木考虑其实际位置的一种简图。 其目的是便于详细理解设备工作原理， 便于分析和计算电路的特性和参数， 所以这种电路图又称为电气原理图。 例如在图 3-20 中， 当按下起动按钮 SB 时， 接触器 KM 线圈获电， KM 的三对主触头闭合， 使电动机通电运转。 当松开按钮 SB 时， KM 线圈失电， 电动机停止转动。 可见该图表示了电动机点动控制的工作原理。 (2) 接线图 接线图是用来表示电气装置内部元件之间及其外部其他装置之间的连接关系， 它是便于安装及维修人员接线、 制作和检查的一种简图或表格。 例如， 图 3-21所示为点动控制电动机线路的接线图， 它清楚地表示了各元件之间的实际位置和连接关系： 电源(L1、 I 卫、 Ij)由接线端子排 XT 引入， 然后通过开关 QS 接到三只熔断器 FU， 再接至 接触器 KM 的主触头， 最后用导线接人电动机的 U、 V、 W 端子。 当一个装置比较复杂时，1) 单元接线图： 表示成套装置或设备中一个结构单元内 的各元件之间连接关系的一种接线图。 这所接线图可分为以下几种： 指 结 构 单 元 是 指 在 各 种 情 况 下 可 独 立 运 行 的 组 件 或 组 合 体 ，2) 互 连 接 线 图 ： 表 示 成 套 装 置 或 设 备 的 不 同 单 元 之 间 连 接 关 系 的 一 种 接 线 图 。 如 电 动 机 、 开 关 柜 等 。 3) 端子接线图： 表示成套装置或设备的端子以及接在端子上外部接线(必要时包括内部接线)的一种接线图。 例如， 在图 3-22 中， 标明了电源进线、 按钮、 位置开关、 电动机、 照明灯与机床电气安装板之间的连接关系； 还标明了所用金属软管的直径、 长度和导线根数、 横截面积及颜色； 同时也标明了它们与端子排之间对应的接线编号。 4) 电线电缆配置图： 表示电线电缆两端位置， 必要时还包括电线电缆功能、 特性和路径等信息的一种接线图。 （3） 电气平面图 电气平面图是表示电气工程项目的电气设备、 装置和线路的平面布置图， 它一般是在建筑平面图的基础上制作出来的。 常见的电气平面图有： 供电线路平面图、 变配电所平面图、 电力平面图、照明平面图、 弱电系统平面图、 防雷与接地平面图等。 图 3-23 所示为某车间的动力电气平面图， 它表示了车间内供电线路和多台机床的具体位置。 (4) 系统图和框图 系统图和框图是用符号或带注释的框概略表示出整个系统或分系统的基本组成、 相互关系及其主要特征的一种简图。 例如： 图 3-24 表示了电动机主电路的供电关系， 它的供电过程是由电源 L1、 12、 15 十三相熔断器 FU 十接触器 KM 热继电器 FR 电动机。 又如： 图 3-25 所示为某变电所供电线路图， 表示这个变电所把 lOkV 电压通过变压器变换成 380V 电压，经断路器 QF 和母线后通过 Fill、 FU2、 FU3 分 3， j 供给 3 条支路。 系统图或框图常用来表示整个工程或其中某一项目的供电方式和电能输送关系， 也可表示某一装置或设备各主要组成部分之间的关系。 (5) 设备布置图 设备布置图表示各种设备和装置的布置形式、 安装方式以及互相之间的尺寸关系， 通常由平面图、 主面图、 断面图、 剖面图等组成。 这种图按三视图原理绘制， 识图方法与一般机械图大致相同。 如图 3-26 所示， 表示的是某建筑物内两个房间的照明平面布置图。 (6) 设备元件和材料表 设备元件和材料表就是把成套装置、 设备、 装置中各组成部分和相应数据列成表格， 来表示各组成部分的名称、 型号、 规格和数量等， 便于识图者阅读， 了解各元器件在装置中的作用和功能， 从而读懂装置的工作原理。 设备元件和材料表是电气图中重要的组成部分， 它可置于图中的某一位置，也可单列一页或多页。 表 3-8 是电动机点动控制线路的元件表。 (7) 产品使用说明书的电气图 生产厂家往往随产品使用说明书附上电气图， 供用户了解该产品的组成和工作过程及注意事项， 以达到正确使用、 维护和检修的目的。 图 3-27 是吊扇说明书上的安装示意图， 为用户安装和接线提供了参考。 （8） 其他电气图 以上电气图是常用的主要电气图， 对于较复杂的成套电气设备或装置， 为了便于制造，应有局部的放大图、 印制电路板图等； 有时为了安装技术的保密， 只给出安装或系统的功能图、 流程图、 逻辑图等。 根据表达的对象、 用途或目的的不同， 所需图的种类和数量也不一样， 对于简单的装置可把电路图和接线图合二为一； 对于复杂装置或电气设备可分解为几个系统， 每个系统也会有以上各种类型图。 电气图作为一种工程语言， 在表达清楚的前提下， 越简单越好， 以便于工程人员进行识读。 复习思考题 1 我国电能常见的生产方式各有哪些特点? 2 对于触电应如何做好预防工作? 3 如何合理选用常用的导线? 4 电气接线图的用途是什么?它可分为几种类型? 5 我国企业的供电方式有哪些种类?比较其特点。 6 参观电能生产、 输送和分配等环节的配套设施和设备。 7 两人一组， 分组进行触电急救的模拟抢救训练。 8 选择常用导线的截面积与载流量。 9 选择常用电路中熔丝的规格。 10 绘制和识读几种常见的电气图。 21 / 21
