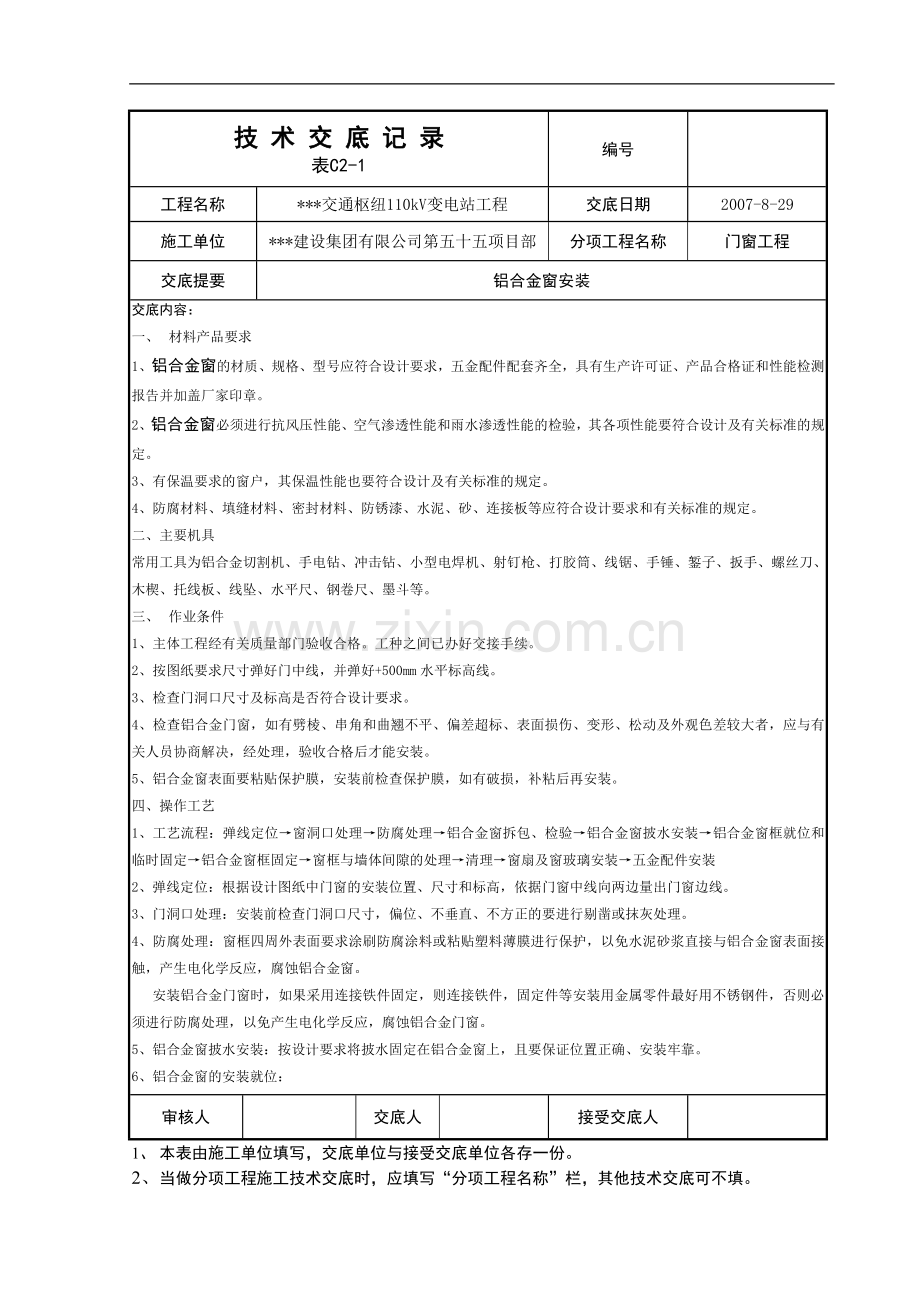

技 术 交 底 记 录
表C2-1
编号

工程名称
***交通枢纽110kV变电站工程
交底日期
2007-8-29
施工单位
***建设集团有限公司第五十五项目部
分项工程名称
门窗工程
交底提要
铝合金窗安装
交底内容：
一、 材料产品要求
1、铝合金窗的材质、规格、型号应符合设计要求，五金配件配套齐全，具有生产许可证、产品合格证和性能检测报告并加盖厂家印章。
2、铝合金窗必须进行抗风压性能、空气渗透性能和雨水渗透性能的检验，其各项性能要符合设计及有关标准的规定。
3、有保温要求的窗户，其保温性能也要符合设计及有关标准的规定。
4、防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。
二、主要机具
常用工具为铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、打胶筒、线锯、手锤、錾子、扳手、螺丝刀、木楔、托线板、线坠、水平尺、钢卷尺、墨斗等。
三、 作业条件
1、主体工程经有关质量部门验收合格。工种之间已办好交接手续。
2、按图纸要求尺寸弹好门中线，并弹好+500mm水平标高线。
3、检查门洞口尺寸及标高是否符合设计要求。
4、检查铝合金门窗，如有劈棱、串角和曲翘不平、偏差超标、表面损伤、变形、松动及外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。
5、铝合金窗表面要粘贴保护膜，安装前检查保护膜，如有破损，补粘后再安装。
四、操作工艺
1、工艺流程：弹线定位→窗洞口处理→防腐处理→铝合金窗拆包、检验→铝合金窗披水安装→铝合金窗框就位和临时固定→铝合金窗框固定→窗框与墙体间隙的处理→清理→窗扇及窗玻璃安装→五金配件安装
2、弹线定位：根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。
3、门洞口处理：安装前检查门洞口尺寸，偏位、不垂直、不方正的要进行剔凿或抹灰处理。
4、防腐处理：窗框四周外表面要求涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金窗表面接触，产生电化学反应，腐蚀铝合金窗。
安装铝合金门窗时，如果采用连接铁件固定，则连接铁件，固定件等安装用金属零件最好用不锈钢件，否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。
5、铝合金窗披水安装：按设计要求将披水固定在铝合金窗上，且要保证位置正确、安装牢靠。
6、铝合金窗的安装就位：
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技 术 交 底 记 录
表C2-1
编号

工程名称
***交通枢纽110kV变电站工程
交底日期
2007-8-29
施工单位
***建设集团有限公司第五十五项目部
分项工程名称
门窗工程
交底提要
铝合金窗安装
交底内容：
根据划好的门窗定位线，安装铝合金窗框。并及时调整，使门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。
7、铝合金窗框的固定：用金属膨胀螺栓将铝合金门窗的铁脚固定到墙上。
8、铝合金窗框与墙体间缝隙间的处理：铝合金窗安装固定后，先进行隐蔽工程验收，合格后按设计要求处理窗框与墙体间的缝隙。
9、铝合金窗扇与窗玻璃的安装：铝合金窗扇与窗玻璃在洞口墙体表面装饰完工验收后安装。推拉窗在窗框安装固定后，将配好玻璃的门窗扇整体安入框内滑道，调整好框与扇的缝隙即可。
10、安装五金配件：五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。
五、质量标准
1、主控项目：
1.1铝合金窗的质量和各项性能要符合设计要求。
1.2铝合金窗的品种、类型、规格、尺寸、开启方向、安装位置、防腐处理及嵌缝、密封处理应符合设计要求。
1.3铝合金窗的安装必须牢靠，要开关灵活、关闭严密，无倒翘，并且有防脱落措施。
2、一般项目
2.1铝合金窗的表面应洁净、平整、光滑、色泽一致，无锈蚀，大面应无划痕、碰伤。漆膜或保护层应连续。
2.2铝合金窗推拉窗扇开关力应大于100N。
3.3铝合金窗框与墙体间缝隙填嵌饱满密实，表面平整、光滑、无裂缝，填塞材料、方法符合设计要求。
3.4铝合金窗附件安装齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。
六、成品保护
1、铝合金窗在运输时必须轻拿轻放，并采取保护措施，避免挤压、磕碰，防止损坏。
2、铝合金窗固定前应对门表面贴保护膜进行保护，防止灰浆污染。待墙面装修完成后，方可揭去保护膜。在安装完毕后采用美纹纸胶带包好后，对于走车的门洞口采用木板条保护。
3、铝合金窗五金安装完成后，要派专人看护，防止五金表面破坏或损坏。
4、铝合金窗安装时应采取措施，防止焊接作业时电焊火花损坏周围材料。
5、在室内外湿作业未完成前，不能破坏窗表面的保护材料。
6、严禁施工人员铝合金窗，严禁施工人员擦碰铝合金窗。
7、交工前撕去保护胶纸时，要轻轻剥离，不得划破、剥花铝合金表面氧化膜。
七、允许偏差项目
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技 术 交 底 记 录
表C2-1
编号

工程名称
***交通枢纽110kV变电站工程
交底日期
2007-8-29
施工单位
***建设集团有限公司第五十五项目部
分项工程名称
门窗工程
交底提要
铝合金窗安装
交底内容：
项
次
项 目
允许偏差
（mm）
检验方法
1
门窗槽口宽度、高度
≤1500
1.5
用钢尺检查
>1500
2
2
门窗槽口对角线长度差
≤2000
3
用钢尺检查
>2000
4
3
门窗框的正/侧面垂直度
2.5
用垂直检测尺检查
4
门窗框的水平度
2
用1米水平尺和塞尺检查
5
门窗框标高
5
用钢尺检查
6
门窗竖向偏离中心
5
用钢尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
推拉门窗扇与框搭接量
1.5
用钢直尺检查

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
