智能化系统施工工程技术标.doc

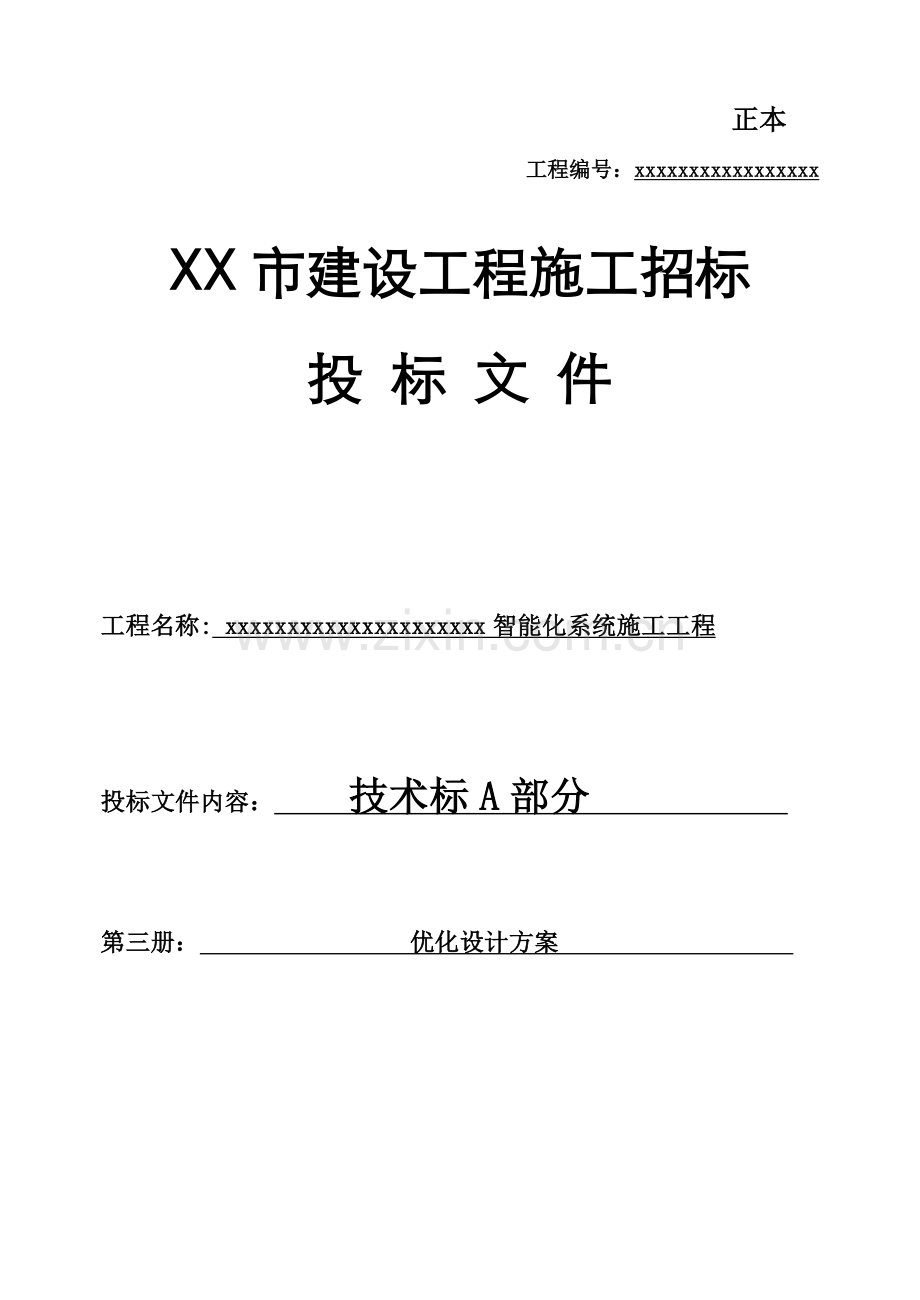

智能化系统施工工程技术标正本工程编号：xxxxxxxxxxxxxxxxxXX市建设工程施工招标投 标 文 件工程名称: xxxxxxxxxxxxxxxxxxxxx智能化系统施工工程投标文件内容： 技术标A部分 第三册： 优化设计方案 技术标A部分：二、技术实施方案-（三）优化设计方案目录3.1智能化集成管理的优化方案4213.2监控中心、智能化机房设计方案（A3纸单独成册）第四册给出监控中心和智能化机房的深化设计，提交详细平面布置图、效果图。3.3智能化系统的功能扩展4683.4室内照明控制系统的节能措施优化4723.5能耗管理系统对大楼运行的能耗分析及优化措施4763.6其它方面优化方案486本册根据招标文件总则1.1.1.7和1.1.1.8的要求:“智能化承包人在本招标文件主要技术要求和用户需求的基础上按系统工程理念进行系统优化设计，对本招标文件规划的技术缺陷、风险进行分析，并提供合理优化解决方案；本项目分自用办公楼层、出租办公楼层、上市大厅、多功能会议室等不同的功能区，特别是出租楼层的需求现在无法精确确定、未来会多变，智能化系统的选型设计应考虑未来需求的变化，投标人应根据本项目的特点，更长远地规划和优化设计本项目，使得项目功能、使用、管理、维护、成本、安全、人性化、节能等各方面均达到最佳化”。为此，我们对招标文件中的规划缺陷、技术风险、遗漏进行了详细分析，并提出了优化的解决方案：主要体现在以下几个方面：第3.1节，我们对业界智能化系统集成（IIS）存在的通病及招标文件规划的技术风险进行了分析，利用国际领先的“物联网”技术对本项目的系统集成进行了优化设计，以美国SafTop S6000物联网集成平台为核心对本项目有实时性需求的各个智能化子系统进行无缝集成，事实上它已经不是普通意义上的系统集成，而是智能化各个子系统技术的高度融合，从而产生更高价值的系统协同效能，使本项目能实现更佳精细化的管理和控制，将大厦的智能化程度、节能效能提高到一个更高的水平。在以美国SafTop S6000为基石的前提下，再辅助我司与新基点合作开发的IIS管理软件，两者有机结合，前者用于解决“控制域”集成这一难题；后者重点解决“信息域”集成的问题。这一解决方案我司已在国内超大型项目中得到成功应用，效果显著。本项目集成设计根据“控制域”、“信息域”的不同特点，选用了不同的技术手段，采用“既分别处置又协调一致”的处理原则，将“控制域”与“信息域”的功能与实施技术手段相结合。联动控制功能以及控制域全局事件处理集中在“控制域”，通过底层控制总线层网络互联和技术融合实现跨总线、跨网段、跨子系统的总线级的无限联动控制，系统联动不依赖电脑工作站和服务器，反应速度在毫秒级，高度可靠和稳定。而且系统的联动设置采用友好人性化界面的“傻瓜式”操作，极大提高了系统的可用性，能很好适应本项目作为自用与出租相结合、用途未来多变化的特点。“信息域”重点实现综合管理和增值应用，重点实现各子系统的运行状态、故障状态、报警信息、运营信息、设计档案、安装档案的搜集、整理和分析，为设备管理、运营、维护、决策提供科学的技术手段和决策依据；同时提供智能化集成系统与其他信息化系统（如OA等）的标准接口，为智能化系统与其它系统的信息沟通与远程控制提供必要条件。通过物联网技术使得大楼内的各个智能化控制子系统的硬件资源、传感资源互联、共享与无缝集成，可以轻易实现各子系统的协同运行，它以“身份识别”为核心自动完成大楼内各机电设备的控制，人进入大楼只需要进行简单的身份识别，系统就可以根据用户身份自动完成各种控制，比如：通过刷卡身份识别，电梯自动到达指定楼层，自动开启电梯厅与通道照明，自动开启办公区空调、工作区照明并保持工作区照明的恒照度；报警系统自动撤防；人离开时系统自动关空调、关使用者办公室工作区的照明；当办公室所有人员离开时，办公室所有照明（工作区照明与公用照明）自动关闭、报警系统自动布防、空调系统自动关闭。人进入大楼只需要进行简单的身份识别与认证，然后大楼所有设备则会根据访问者的身份与其所在工作区自动完成设备的起停与控制，不同人则受控对象与运行模式不同，大楼好像是为每一个人量身定制的，对每一个人来讲本大厦都好像是“我的大厦”!大楼内的所有设备均在自适应的自我控制，节能也在用户不知不觉中进行，就好像我们在科幻电影中所看到的一样，利用SafTop S6000物联网平台一切均在“弹指一挥间”完成，需求变化后的功能调整物业管理人员就可以利用“傻瓜式”平台快速完成，并不需要专业公司现场服务，这是其它集成平台所难以达到的。第3.2节 监控中心、智能化机房色剂方案单独成册（P49），具体详见“第四册 监控中心、智能化机房设计方案”。第3.3节着重小结了我司优化方案对本项目的功能扩展和价值升值，从项目功能、节能、管理、使用、维护、系统人性化、安全、系统扩展与扩充、系统升级以及项目的长远投资价值等方面进行了小结。第3.4节对智能照明系统招标文件规划技术风险、缺陷、遗漏进行了比较分析，指出了规划方案的集成、可能的重大安全隐患等问题，根据智能照明未来技术发展趋势我们进行了优化设计。第3.5节着重介绍了能耗管理系统对本大楼的能耗动态检测，专家分析、节能优化控制等措施。第3.6节对本项目招标文件门禁控制、电梯控制系统规划方案的技术风险、安全风险进行了分析，并提出解决方案。对入侵报警系统的集成问题、对车位找寻系统的难点、VAV空调计量的难点进行了分析并提供优化建议。3.1智能化系统集成管理优化方案3.1.1系统需求甲方对本项目的智能化集成系统（以下简称“IIS”）具有很高的要求，完成后应该说可以达到实现国内领先水平、真正意义上的国内智能建筑的典范项目。主要需求如下：1. 智能化集成系统（IIS）为深交所运营中心智能化系统的核心，应完全支持IIS智能化集成数控整合平台技术架构（IIS.DIA, IIS.Data Integration Architecture），结合计算机技术、网络技术、通信技术、自动控制技术，对建筑群内所有相关设备进行全面有效的监控和管理，丰富建筑群的综合使用功能和提高物业管理的效率，确保建筑群内所有相关设备处于高效、节能、最佳运行状态，从而为工作人员提供一个安全、舒适、便捷、高效的工作环境。2. IIS不是对弱电系统功能与界面的简单重复，各智能化子系统不仅能独立运行，而且是高度的有机结合，能协调与联动运行，整个系统的功能得到大幅度的提高，产生更多的功能与增值应用，做到112的效果，在不增加投资的前提下，却能获得更多的增值服务，实现各子系统的设备、功能和信息的综合管理，使其成为一个互相关联、统一和协调、资源充分共享的大系统。3. 创造一个安全、方便、舒适与高效的工作生活环境；提供完善的大楼各种设施统一运行的管理模式；能定期或随时提交设施运行状况、环境状况及人员活动情况报告；能够随时了解各楼层人员的身份、进出的时间以及人员的动态情况。4. 智能化运行：整个智能化系统在人们不知不觉中运行服务，如非法闯入发生时监控中心报警并自动可连续切换画面以跟踪报警目标；合法用户刷卡进入时自动撤防并开灯开空调开启窗帘，关闭某防区全部灯光时可自动布防，或刷卡布防时自动关灯关空调关窗帘等；5. 模块化结构：系统应是一个结构化的模块式体系，在配置上具备足够的冗余能力、扩展、使用方便。6. 各子系统之间要有时间同步管理，实现各子系统时间同步；7. 实现节能环保人性化设置：楼宇主要耗能为电梯、灯光、空调，通过集成实现电梯、灯光、空调等进行智能化联动控制，实现环保节能人性化设置。8. 方案设计和产品选型应在系统“使用、管理、维护、扩展”等方面要充分考虑本项目的实际特点，同时也要充分考虑发包人项目管理、物业管理的长远需求。3.1.2系统集成的范围深交所运营中心智能化集成系统要求实现如下子系统的集成：l 综合安防管理系统l 火灾自动报警系统l 建筑设备管理系统l 冷热源管理系统l 暖通空调控制系统l 电力监控系统l 室外灯光控制系统l 室内智能照明、窗帘控制系统；l 能耗计量管理系统l 智能一卡通管理系统l 会议系统；l 信息引导及发布系统l 电梯监视系统l 技术中心集成系统接口l 抬升裙楼钢结构健康监测系统等3.1.3设计分析与主要设计思想国际上采用的集成方法主要分为以下二个层次：1）基于网关路由器等硬件接口的系统集成模式l 通过干触点连接；l 将其他厂家的系统或设备直接连到现场控制总线上；l 使用兼容控制器等设备；l 利用厂家提供的BACnet网关集成BACnet系统及设备；l 利用厂家的Network Port网关路由器集成其他工业总线如MODBUS、AB Bus、EIB Bus等；2) 基于Windows软件接口的系统集成模式采用企业网络系统中的计算机平台。通过使用一些通讯协议如DDE、OLE、OPC、ODBC方式，可以将IIS、OA、CA的主要系统进行集成。其前提是所有子系统都提供较高层次的互联方法。该方法使用高性能的服务器作为中央计算机兼数据库服务器，将所有的弱电系统信息动态收集上来；它是通过遵循一定的软件标准，在对原来的系统接口按软件标准（如OPC）进行标准化后，向其它系统或IIS提供标准的数据接口。3.1.3.1集成系统的名词定义与相互关系的分析为了清楚说明智能建筑各系统信息的关系，在这里我们提出域的概念对各个子系统加以归类，可以总结出以下的特点：l 控制域在这个域中的系统，其特点是系统所采集的信息均来自现场，控制信息针对于现场，要求信号实时性强。l 信息域在这个域中的系统，特点是信息量大，系统信息来自于数据库、终端录入设备或其它系统，信号要求交换能力强，传递速度快，但对实时性要求不强。l 相互关系控制域是整个弱电系统的基石，信息域是弱电系统的灵魂，两者通过计算机网络有机地结合在一起。各系统所归属的域如下图所示：3.1.3.2集成系统中各部分信息关系的处理在进行深交所运营中心项目的系统集成时，各个控制子系统与集成管理系统之间，它们的数据交换与功能集成具有关系复杂（相关系统多，集成层次多）、数据量大、实时性要求强、具体交换数据的确定由实际事件的发生情况来动态决定等特点。3.1.3.2.1功能界定中央集成管理是一个全系统的数据存储中心；各子系统间数据交换的中心；各项综合性业务数据管理的基础。对这样一个系统，我们将其功能边界定义为：记录指定控制设备、监测设备的运行记录监测指定的全局事件的发生；向下级系统发出预定的响应方案；记录发生的日期、地点等信息；统一存储与整个系统运行相关的人员的身份标识数据；接受各个业务系统对其它管理系统或控制系统的共享业务数据请求，提取满足条件的数据，并将数据提供给提出请求的系统；中央集成管理系统自身的数据维护与系统事件处理功能；提供全面的监测统计与分析。3.1.3.2.2集成边界与全局事件集成管理的目的不是为了把各子系统联结起来而集成，而是在较为明确的管理需求下，把那些与管理需求相关的子系统集成起来，达到为业务管理而集成的目的。从而实现整个系统对全局事件的反应能力。在本系统中全局事件分为三类：与控制系统相关的“控制域”全局事件：当某些事件发生后，系统中多个控制系统作出反应，具体体现在子系统的联动上。如：安防联动、消防联动、主要设备突发故障的全系统联动；与业务管理需求相关的“信息域”全局事件：当业务管理上发生某种请求后，需要读取多个子系统的数据，形成一组具有具体业务含义的数据，并以图表等形式表达出来。如：内部资金管理、设备管理、信息汇总；既与业务管理系统相关又与控制系统相关的全局事件：当业务管理上发生某种请求后，需要读取多个子系统的数据，在对这些数据处理的基础上，对控制系统的设备动作产生影响。如：身份识别。3.1.3.2.3 子系统界定在较为明确的集成分类中，我们可以划定相关子系统的集成边界。这种界定分为以下几种情况；A、不同控制系统之间的联动需求不同控制系统之间的联动需求的发生是由于一个控制系统的功能无法满足实际情况所要求的控制活动而引起的。B、事件的类型全局突发事件的处理：全局突发事件包括：火警、匪警、重要设备故障等。当发生这些事件后，系统要做相应的动作。例如，当火警发生时，除了消防系统需要对发生地点进行自动灭火处理外，同时还需要电视监控系统对现场进行实时监测，判断灾情；广播系统、有线电视系统要向指定区域强制发出紧急通知，对需疏散的区域发出疏散路径指示；在疏散路径上门禁控制系统需打开或关闭相应的各种门禁控制，保证人群能正确及时的疏散；BA系统需将电梯按实际需要停放在指定位置，并按指定方案控制各种通风、空调设备，如果需要还将切断一定范围内的电力供应防止火灾短路事故的出现；程控交换机应根据需要向多部楼内分机电话发出振铃信号，并自动报告火警信息。业务管理活动的需求会涉及不同的控制系统的相应功能。例如：会议预约与门禁的结合，门禁与空调、照明、报警的联动等。为了快速准确的满足用户的需求提高服务质量，对各个系统集中联动控制是最佳的选择。C、全面监测设备运行状态的需求从提高对深交所运营中心项目的管理能力，突发事件的发现、响应速度，协调各控制系统的运行状态，科学的安排不同设备的运行时间、输出功率等方面要求出发，需要能够同时与实时获取不同控制系统的各种运行数据，同时实时的对不同系统进行状态控制。D、全面记录设备运行历史数据的需求为了提高设备的利用率、有效使用寿命，保证准确、及时的为业务管理系统提供收费基础数据依据，并为进一步的深化管理而进行的各项决策分析提供全面可靠的历史数据，要求全面的记录各个控制系统的运行历史数据和故障报警信息。F、业务管理活动对控制系统的记录数据的需求物业管理各服务项目的服务的建立与调整，需要对相应提供这些服务的控制系统的运行历史数据进行各种分析与提炼。设备的维护计划的科学编制，应建立在对其运行历史数据的准确掌握之上。楼宇自动控制系统的运行监测与历史状况分析全局突发事件的处理决策因此，我们的集成设计就是从以上考虑出发来设计的。而且还必须保证系统集成时能够尽可能的选择成熟产品，科学的技术手段技术，保证项目实施的可靠性与稳定性，能够分阶段的进行，以及保证系统未来的扩充升级能力。3.1.3.3业界的集成通病业界集成设计时至今日容易犯的通病是：集成深度不够、为了集成而集成、华而不实，稳定性、可靠性、安全性不高,建成后的整体系统功能与实际需求往往存在较大差距，很难达到预期效果，不仅作用不大，还造成投资浪费，成为负担。究其原因，主要是集成设计技术选择性不当造成的，主要表现在以下二个方面：n 其一，通过简单的硬件I/O触点来简单联动，集成深度不够，功能单一，无法实现复杂的集成应用，很难满足用户实际需要，特别是当需求发生变化后系统就无法适应而不得不由专业公司进行改造，因此系统建成后系统很难使用，导致系统综合效益无法发挥。n 其二，一味强调通过电脑工作站的Windows软件接口(如OPC接口等)来集成，由于很多子系统均是通过串口与子系统管理工作站连接或与设备管理工作站的串口服务器连接（如下图所示），如果任何一台工作站没开机或故障或没有启动接口驱动软件或操作失误，系统集成功能就无法实现，因此，系统实际可用性极差。在Windows环境下还容易受到病毒的攻击，系统的稳定性和安全性也难以保证。更重要的是，通过工作站（上位机）进行集成，各子系统的控制域数据交换是在不同系统平台之间通过数据接口转化进行协同工作，速度特别缓慢，不能达到实时性要求，如报警系统产生报警，信号从底层传到服务器的数据库，系统根据报警信号的产生点，通过一套制定的程序查找闭路电视监控系统数据库，再启动闭路电视监控系统将报警产生点的监视画面放大到全屏幕。这个过程至少需要数秒的时间。3.1.3.4招标文件规划的技术缺陷与风险上述两种集成方法正是国内业界通常采用的方法，也是本招标文件要求采用的集成技术。我们认为：如果集成的设计仅仅停留在上述技术层面上，我们认为将会有以下缺陷及风险：正如上一节所说，第一种方式：通过硬件I/O触点来联动仅仅能实现简单、机械的功能，很难满足复杂的逻辑应用，更谈不上自适应人工智能控制；而第二种方式：通过一台Windows IIS系统服务器来集成，虽然技术上容易实施，实则这是脱离实际的过于理想化的解决方案，会出现通讯瓶颈、实时性问题、安全性问题、稳定性问题，也容易受操作员使用水平的干扰，这样架构的解决方案从控制的角度来看没有多少实用价值，使用效果有限，国内实际使用案例统计结果也证明了这一点。深交所运营中心项目招标文件总体要求“采用先进和实用的网络化、数字化和绿色节能技术，达到国家智能建筑标准最高配置，建成一座面向二十一世纪的世界级交易所和金融办公大楼”，因此有必要为用户提出一套更为先进、更可靠、更适用的解决方案。 3.1.4 我司优化方案介绍为了弥补招标文件要求采用的集成技术的缺陷与技术风险，有必要以更高的标准、更先进、科学的技术来进行规划设计。所以，我司推荐以美国SafTop世界领先的“物联网”集成平台为基石（重点解决控制域的问题）,再结合IIS集成管理系统（重点解决信息域的问题）进行深交所运营中心项目的集成设计，两者有机结合，可以非常好的解决本项目系统集成的实际问题，将深交所运营中心项目智能化提高到更高的水平。我们认为： “控制域”的横向集成、全局事件的处理是整个智能化系统的基石，是整个智能化系统最核心、也是技术最困难的部分，客观上要求高度的稳定、可靠、安全和实时性。我们采用了美国SafTop S6000系列的智能建筑“物联网”集成平台，它是智能建筑控制领域和集成领域革命性的产品，它利用物联网技术将智能建筑各个独立的控制子系统互联起来，以双CAN高速容错工业控制总线为基础，提供以太网、RS485、RS232、DALI、EIB等各种网络和总线通讯接口，支持TCP/IP、BACNET/IP、MSTP、MODBUS、DALI等通讯协议，将各种国际标准通讯指令集变成该物联网平台的通讯子集，并提供“傻瓜式”的可编程集成管理平台，可以轻易实行智能建筑各个控制子系统的所有硬件控制资源、传感资源的互联和资源共享，达到各子系统的高度集成。由于是通过底层控制层总线与路由通讯接口实现跨总线、跨网段、跨子系统的总线级的无限联动控制及控制全局事件的处理，系统联动与全局事件的处理是通过各工业控制器与路由器的直接点对点通讯实现的，不依赖上位机电脑工作站和服务器，反应速度在毫秒级，不易受电脑病毒影响和操作员失误的干扰，系统高度可靠和稳定，具有极佳的实时性和实用性。由于SafTop系列控制器、总线级可编程网关路由器已经大量预装载了人工智能与专家系统，能轻松实行智能化各子系统硬件资源和传感资源的互联与共享，可以使集成商、用户“免集成”、“傻瓜式”操作，就可以完成非常复杂、专业级的强大的系统集成应用，各智能化子系统的协同运行。关于“控制域”与“信息域”集成平台、其它信息管理系统（如OA系统等）的纵向数据交换，则通过SafTop提供的同步数据接口进行，为智能化系统与其它系统的信息沟通与远程控制提供必要条件我们认为：“信息域”的全局事件的处理是弱电系统的灵魂，在信息域中，对于没有实时性要求的、需要更多增值应用的，如：各智能化子系统与OA系统、物业设备运行管理系统的集成，我们以基于Windows平台的软件集成为主。我司采用了我司IIS管理系统，重点实行各子系统的运行状态、故障状态、报警信息、能耗信息、运营信息的搜集、整理和动态分析，为设备管理、运营、维护管理提供科学的技术手段和决策依据；提供电子化设计档案、安装档案、维护档案的管理；提供设备的日常运维管理；同时提供智能化集成系统“信息域”与其它系统(如OA等)的标准接口，为智能化系统与其它系统的信息的数据交换提供必要条件；此外基于WINDWOS COM/DCOM技术的联动配置作为SafTop总线底层联动配置的备份，进一步提高了系统集成的可靠性。3.1.5优化方案的特点与增值价值集成是整个智能化系统的核心，而控制域的集成是核心中的核心。我司集成设计根据“控制域”、“信息域”的不同特点，选用了不同的技术手段，采用“既分别处置又协调一致”的处理原则，联动控制以及控制域全局事件处理集中在“控制域”，通过“物联网”技术实现各智能化子系统控制器硬件资源、传感资源的在控制总线层的互联与共享，实现跨总线、跨网段、跨子系统的总线级的无限可编程联动控制，系统联动不依赖PC和服务器，反应速度在毫秒级，高度可靠和稳定。而且系统的联动设置采用友好人性化界面的“傻瓜式”操作，提高了系统的可用性，能适应本项目作为自用与出租用途未来多变化的特点。它与市面上其它技术相比有以下显著优势：3.1.5.1以物联网技术为核心，国际领先“控制域”的集成我们选用了美国SafTop开发的S6000专业级智能建筑“物联”平台，它兴起了智能楼宇控制领域的一场新的革命，真正体现了“科技以人为本”的创新设计理念，突破传统系统集成概念的思想束缚，以系统集成为用户带来真正的使用价值为导向，用户只需“免集成”、“傻瓜式”的操作，即可实现专业级的人性化服务，满足各种复杂的集成应用需求。SAFTOP S6000专业级智能建筑“物联”平台的通讯系统采用具有高可靠、容错能力、抗干扰能力极强的高速四条CAN工业级总线组成分布式的通信结构单元，各个通迅结构单元既可以通过CAN总线互联，也可以就地接入以太网；门禁、报警、空调、灯光窗帘、会议控制等不同子系统的控制器可以互相混合组网。SAFTOP S6000专业级智能建筑“物联”平台是世界上首个装载分布式大规模专用通信软件内核，支持自动分配的多线程，具有与上万个设备同时通信的能力，可以同时支持TCP/IP、CAN、RS485、DALI等多种通迅总线混合组网，支持BACNET、MODBUS、DALI、e-DALI等国际标准通讯协议和用户自定义协议，是一个真正做到安全性、可靠性、即时性、灵活性及大规模的工业级分布式通信组网架构。S6000系统是多个子系统的融合统一系统：l 统一通迅总线l 统一设备编址l 统一数据接口l 统一软件平台l 统一数据库l 统一通迅协议l 统一消息机制l 统一联动设置技术先进，系统强大，国际领先，目前为止无同类产品，多个子系统统一总线无需重复布线，布置灵活，扩展方便，性价比高。通过物联网技术使得大楼内的各个智能化控制子系统的硬件资源、传感资源互联、共享与无缝集成，可以轻易实现各子系统的协同运行，它以“身份识别”为核心自动完成大楼内各机电设备的控制，人进入大楼只需要进行简单的身份识别，系统就可以根据用户身份自动完成各种控制，比如：通过刷卡身份识别电梯自动到达指定楼层，开启电梯厅与通道照明，开启办公区空调、工作区照明并保持工作区照明的恒照度；报警系统自动撤防；人离开时系统自动关空调、关使用者办公室工作区的照明；当办公室所有人员离开时，办公室所有照明（工作区照明与公用照明）自动关闭、报警系统自动布防、空调系统自动关闭。人进入大楼只需要进行简单的身份识别与认证，然后大楼所有设备则会根据访问者的身份与工作区自动完成设备的起停与控制，不同人则受控对象与运行模式也不同，大楼好像是为每一个人量身定制的，对每一个人来讲本大厦都好像是“我的大厦”!大楼内的所有设备均在自适应的自我控制，节能也在用户不知不觉中进行，就好像我们在科幻电影中所看到的一样，利用SafTop S6000物联网平台一切均在“弹指一挥间”完成，这是其它集成平台所难以达到的。3.1.5.2系统的人工智能与自适应控制我司设计方案核心控制系统装载了大量人工智能与专家系统，以提高系统的智能化运行能力、自适应控制能力和容错能力。比如：能源系统的人工智能控制，可以针对两类机组采用能源的不同，结合电力的峰谷电力差价及电力和天然气的差价，为用户提供选用低价格能源运行的解决方案，运作不需操作员的介入。比如：VAV空调常规情况下是通过调节BOX的风量来控制房间的温度，正常情况下，控制不会有问题。但是，当出现极高温或严寒天气的高负荷工况时，系统有可能出现VAV BOX全开、分机转速最大的情况下，也不能满足控制要求；同样在低负荷情况下，也可能出现相反问题，因此，系统装载有送风温度重设、结合静压重设的模式自适应（FSMR）控制能满足极端负荷条件下的控制要求。还比如：综合安防系统的图像智能行为分析、人脸识别智能分析，使得CCTV系统由被动监视转为主动监控，大大提高了系统的使用价值。再比如：巡更旁通、报警系统的人工智能布撤防专家系统，就可以实现报警探头智能识别、自动布撤防，让整个报警系统在人们不知不觉中起作用。总之，整个系统有大量的容错机制、人工智能、自适应控制的解决方案来满足非常规状况下的控制需求，极大提高了整个系统的使用价值、智能运行能力和自动化程度。3.1.5.3“免集成、傻瓜式”操作、专业级功能美国SAFTOP S6000专业级智能建筑“物联”平台，它是智能控制领域和集成领域革命性的产品， SafTop的系列控制器、总线级可编程网关路由器已经大量预装载了人工智能与专家系统，可以使集成商、用户“免集成”、“傻瓜式”操作，就可以完成非常复杂、专业级的强大的系统集成应用。每个SAFTOP控制器、可编程网关路由器软件设计了非常核心的联动源表、联动目的表、联动关系表、时间表、节假日表、消息表，用户可以通过SafTop提供的联动逻辑定义编辑工具方便地配置各种复杂的联动关系，并将它下载到各个控制器中，就能实行控制器之间的协同联动运行，而无需PC支持。通过联动管理工具，联动无需编程，只是通过简单的人机界面设置即可完成。用户通过联动功能可以轻易地实现门禁刷卡时自动完成开灯、开空调末端、开窗帘、撤防等操作，在报警触发时，相应的防区灯光打开，并切换图像到中心画面，也可编辑出多条等待执行的宏指令。这些宏指令可通过报警或事件来触发，也可以按预设的时间来触发运行。联动控制支持时间表、节假日程序，每个智能化子系统支持至少12张以上独立的时间表程序。联动管理工具支持联动区域与组别管理：系统能对现场进行区域分区，便于进行区域统计和路径控制。系统同时对门禁点、报警点、灯光、窗帘等输入输出点、时间表、持卡人等进行分组集合，快捷方便地通过中心或现场进行开门、设防撤防、开灯关灯、窗帘等进行安全管理和控制。因此，从技术角度来看，它使得在现场的集成工作显得轻松和自如。由于具有“即插即用、傻瓜式操作”的特点，工程实施不需要现场编程，只需要简单的打“”配置，系统如未来应用需求调整需要改变功能时，只需要自己简单配置，不需要专业公司现场编程。3.1.5.4无需PC支持的跨总线、跨网段的无限联动控制功能现场控制总线采用先进的双CAN的容错总线结构，具有最大传输速率1Mbit/秒的多主结构，总线上的每个接点均可以主动发起通讯，可以直接点对点和点对多点传输，也可以在网络中广播，任何对报文有兴趣的节点都能够接收这个数据，例如一个门禁点上触发了火警联动，相关联的门禁控制器都可以通过CAN总线立即收到这条信息，并打开火警联动门，而无需通过PC工作站，服务器就可以真正做到跨控制器、跨总线、跨网段的实时全局无限可编程联动，这是其它采用485总线的系统无法实现的。3.1.5.5高度的实时性、可靠性、稳定性系统总线的特点：l 数据上传方式：任何时候主动即时上传、多主架构、通讯效率高l 数据上传方式：任意设备之间可以互相双向通讯l 自动侦侧：具有故障自动侦测和故障自动退出功能l 数据传输保障：任何数据会被自动传送到被准确接收为止l 数据通讯保障：总线故障具有自动切换到另一总线的能力由于各智能化子系统在控制总线层上进行了有机的集成，控制域的联动关系是在各站点控制器上定义的，并直接通过底层控制总线来完成，再加上双CAN总线的高通讯效率，使得总线上数万个控制器的联动响应时间可达到毫秒级，系统非常稳定和可靠，不会受到病毒、人为操作失误等影响；3.1.5.6标准化、人性化设计充分l 系统硬件采用32位CPU构建标准化、模块化的架构；l 硬件平台装载C/OS实时嵌入式操作系统；l 通讯总线采用标准的工业CAN总线；网关支持BACnet、ModBus标准通讯协议；l 多个子系统的硬件融合统一；l 管理软件统一菜单风格、统一电子地图、统一人机界面；集成平台的实时动态电子地图及声音提示功能，使用户可以形象直观地在电子地图上直接对所需的目标对象进行设置、控制及查询其工作状态及报警位置等信息。工作站语音提示功能，如当发生报警时，语音提示“发生报警，请立即查明报警原因！”。读卡器、开关面板带液晶显示与语音提示，可以与控制器双向通讯，面板显示并语音提示现场操作者，如：当联动布防时，读卡器液晶面板显示并语音提示“系统即将布防，请立即撤离现场！”。3.1.5.7支持“即插即用”，维护方便、扩展灵活系统设备模块化、标准化，统一通迅总线，统一设备编址，统一通迅协议，系统安装时能自动扫描所有设备，并自动分配地址、真正做到即插即用，安装调试简单，操作容易，更新维护方便，扩充灵活。3.1.5.8丰富强大的管理功能SAFTOP S6000专业级智能建筑“物联”平台具有完善的查询统计功能，所有系统活动和活动处理历史记录均自动存储在管理计算机硬盘中用户随时检索和查阅。系统按时生成有关报表，也可根据用户需要灵活按条件查询数据及生成临时报表。SAFTOP S6000专业级智能建筑“物联”平台具有强大的实时监控功能，系统可以对报警事件、异常事件、正常及异常刷卡事件进行实时监控，以及打印，并具有人像对比功能：也可以按自定义事件类别进行监控，可以对各类事件进行自定义类别，对报警事件可以设定弹出面及声光报警。3.1.5.9支持对系统资源的任意分配和用户无级权限的管理系统支持对系统资源进行任意分配，并授权给无限个用户进行管理，用户权限的级别是无级的，可以根据操作员实际需要任意设定权限级别，系统将根据每个用户的授权级别操作相应的用户资料、操作授权的应用模块、控制规定的门与设备。用户由登录直到登出的所有操作，都将产生一个记录到事件日志库中，使得管理员可以随时了解操作员的工作情况。3.1.5.10严格的安全与认证机制1）软、硬件相结合的加密、专用的安全管理模块，防止对IIS系统的恶意攻击，并保障系统数据的安全性；2）严格的认证服务模块，对内外部用户进行可靠性认证。3.1.5.11支持与其它系统的集成系统具有协调一致的标准同步接口，支持与信息域集成平台、其它管理信息系统的集成。3.1.5.12时钟同步系统支持与服务器时钟同步，或者选择与外部GPS时钟发生器同步。3.1.5.13支持远程维护和在线升级通过授权和认证，系统支持远程用户通过局域网、广域网对系统进行远程诊断和维护，系统还支持对系统硬件、包括二级总线硬件的系统软件进行在线升级。升级一条总线上的所有硬件的系统软件只需数十秒钟。3.1.5.14灵活多变的扩展能力更能适应本项目的出租用途统一总线、门禁、报警、灯光、风机盘管、窗帘控制、会议系统控制等多种控制器能够混合组网，总线已经延伸到大楼的每个角落，扩展起来非常灵活；即插即用、自动扫描、傻瓜式配置、免集成、免编程，只需打“”就能实现想要功能，离开了专业公司照样能行！优化方案采用SafTop灯光窗帘控制系统，相对于西门子、ABB的EIB系统而言，系统的集成深度更高、功能更灵活，未来用户要调整开关面板按键所对应的控制回路，只需简单的打“”就行，这是EIB系统所做不到的（它需要专业公司修改程序）。而SafTop灯光系统所提供的DALI接口，更是代表了未来照明控制领域的发展趋势，它通过可寻址的调光电子整流器直接对灯源进行开关控制或调光控制，与强电回路无关，因此安装、扩展更加方便灵活。SafTop系统可以对资源任意划分、无级权限的管理，因此，更适合于出租楼宇的系统管理。3.1.5.15大量的人性化设计提高了系统的可用性无限联动功能提高了系统的自动化运行程度和可用性；BAS系统室内温度传感器，我们选择可以现场设定温度的传感器（尽管价格要高一些），系统可以允许用户在一定范围内在现场改变中央空调系统出口温度的设定值，满足个性化的服务。它与其它BA系统只能在中央操作站设定温度值是不同的。在实际应用中，经常需要临时提高门的安全级别。例如会议室在正常情况下职员都可以刷卡进入，然而如果该会议室正在举行一个重要会议，则希望该期间只有高级人员才可以进出。又如某房间临时存放高级机密的文件，或其它重要物品，此时可能不希望其他人进入 虽然可以在系统上重新设置权限，但在实际使用中首先是过程繁杂，其次，系统通常设定只有高级系统管理员才有权利更改，这一问题使得大部分品牌的门禁系统用户只能在这些地方增加传统门锁，或派专人看管。ASIMS4000门禁系统完美的解决了这一困扰：只要该门的授权人士在读卡器上连续刷3次卡，就可以进入高安全模式，在该模式下，读卡器语言提示设置成功，此时只有规定的高级人员才可刷卡开门。再在读卡器上连续刷3次卡，则可将该门禁恢复到正常模式。在某些特定的情况下，某些区域进出的人很多，希望该区域的门禁处于常开状态，要求不需通过控制中心，只在现场通过授权卡连续刷两次即可实现。计时功能可以设定对某些卡进行计时管理，比如：清洁员使用的卡，该卡每天在规定的时段首次刷卡开门后在设定的时间内能继续有效，超过时间则无效。读卡器带语音功能，控制器可以根据不同事件控制读卡器的发声和声量的大小，如布防后，语音提示15秒后系统自动布防。电子巡查系统与门禁报警系统高度集成，报警系统带人工智能识别的巡更旁通功能，当巡更员按巡更路线巡查时，报警系统无需撤防，会自动判断巡更员身份，方便使用，防止巡更时系统误报警。3.1.5.16本方案的其它增值价值SafTop系统支持远程在线升级，经过授权认证通过局域网或广域网1分钟内就可以完成对总线上所有设备的升级，十分方便、快捷，可以认用户享受升级带来的新的价值。而信息域的集成则重点实行各子系统的运行状态、故障状态、报警信息、运营信息、设计档案、安装档案、维护档案的搜集、整理和分析，为设备管理、运营、维护、决策提供科学的技术手段和决策依据。同时集成系统提供的接口能与企业项目管理系统、物业管理系统、设备运营管理系统、OA系统等有机集成，并为其提供准确的基础信息，企业可以非常方便的开发更多的增值应用。特别是标准化的设计、安装工艺可以使项目维护更加方便、节省。以下各节就深交所运营中心控制域、信息域的集成做进一步的详细说明。3.1.6“控制域”集成方案介绍“控制域”的集成我们采用了美国SafTop开发的S6000专业级智能集成平台，它以SafTop门禁控制器、报警控制器、空调控制器、灯光控制器、电梯控制器、停车场控制器、红外遥控控制器、信息发布控制器、其它输入输出控制器等专业级智能控制器以及兼容第三方通讯协
