主轴组件图库.pptx

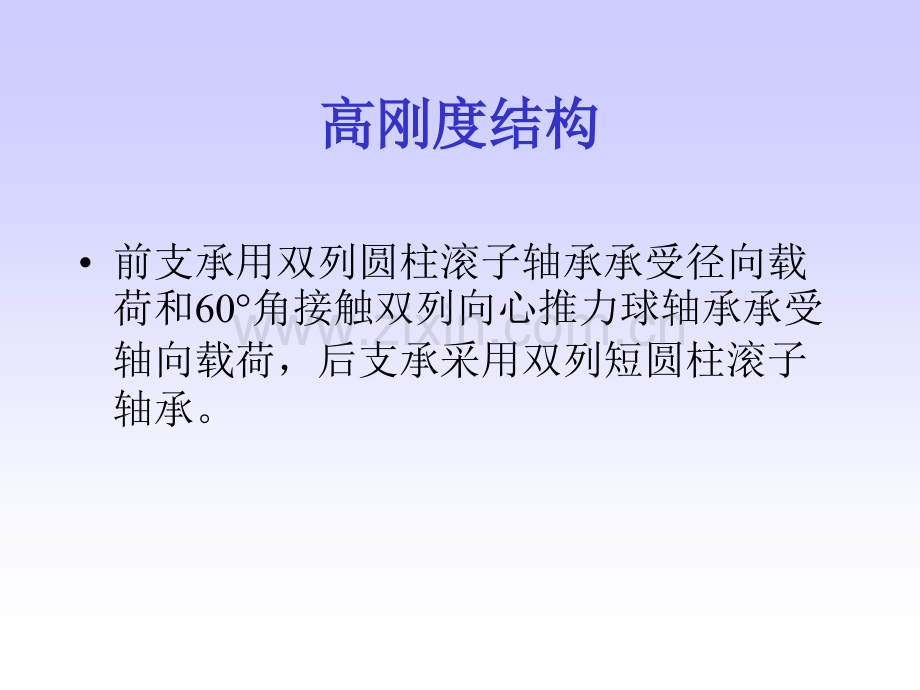

高刚度结构高刚度结构前支承用双列圆柱滚子轴承承受径向载荷和60角接触双列向心推力球轴承承受轴向载荷，后支承采用双列短圆柱滚子轴承。这种轴承配置的主轴部件，适用于中等转速和切削负载较大，要求刚度高的机床。如数控车床主轴、镗削主轴单元等。该图是采用圆锥滚子轴承的主轴部件，结构比采用双列短援助滚子轴承简化，承载能力和刚度比角接触球轴承高。但是因为圆锥滚子轴承发热大、温升高，允许的极限转速要低些。适用于载荷较大、转速不太高的普通精度的机床主轴。返回高速结构高速结构主轴前后轴承都采用角接触球轴承（两联或三联）。当轴向切削分力较大时，可选用接触角为25的球轴承；当轴向切削力较小时，可选用接触角为15的球轴承。在相同工作条件下，前者的轴向刚度比后者大一倍。角接触球轴承具有良好的高速性能，但它的承载能力较小，因而适用于高速轻载或精密机床，如高速镗削单元、高速CNC车床等。返回典型高速结构典型高速结构 MNC 300 SKF 1 SS 125 NDM-40 76_300 返回MNC 300 该高速CNC车床主轴前后轴承都采用两联角接触球轴承，具有较高的转速。返回SKF 1 返回SS 125 返回NDM-40 返回76_300 返回速度刚度结构速度刚度结构 前轴承采用三联角接触球轴承，后支承采用双列短圆柱滚子轴承。主轴的动力从后端传入，后轴承要承受较大的传动力，所以采用双列短圆柱滚子轴承。前轴承的配置特点是：外侧的两个角接触球轴承大口朝向主轴工作端，承受主要的轴相力；第三个角接触球轴承则通过轴套与外侧的两个轴承背靠背配置，使三联角接触球轴承有一个较大支承跨，以提高承受颠覆力矩的刚度。如卧式铣床的主轴要求径向刚度好、有较高转速。速度刚度结构速度刚度结构 FNR 140 FNC 200 H2_077 SAG 101 BTA_B HF2 SDNC 560 TNC 131 TS_15 返回FNR 140 返回FNC 200 返回H2_077 返回SAG 101 返回BTA_B 返回HF2 返回SDNC 560 返回TNC 131 返回TS_15 返回机床主轴实例机床主轴实例返回 该图为具有一级转速的变速箱展开图。最下面的轴是电动机轴或运动输入轴，最上面的轴是机床主轴，主轴的位置主要由车床的中心高确定。返回
