新玉树商贸广场建筑节能专项施工方案.doc

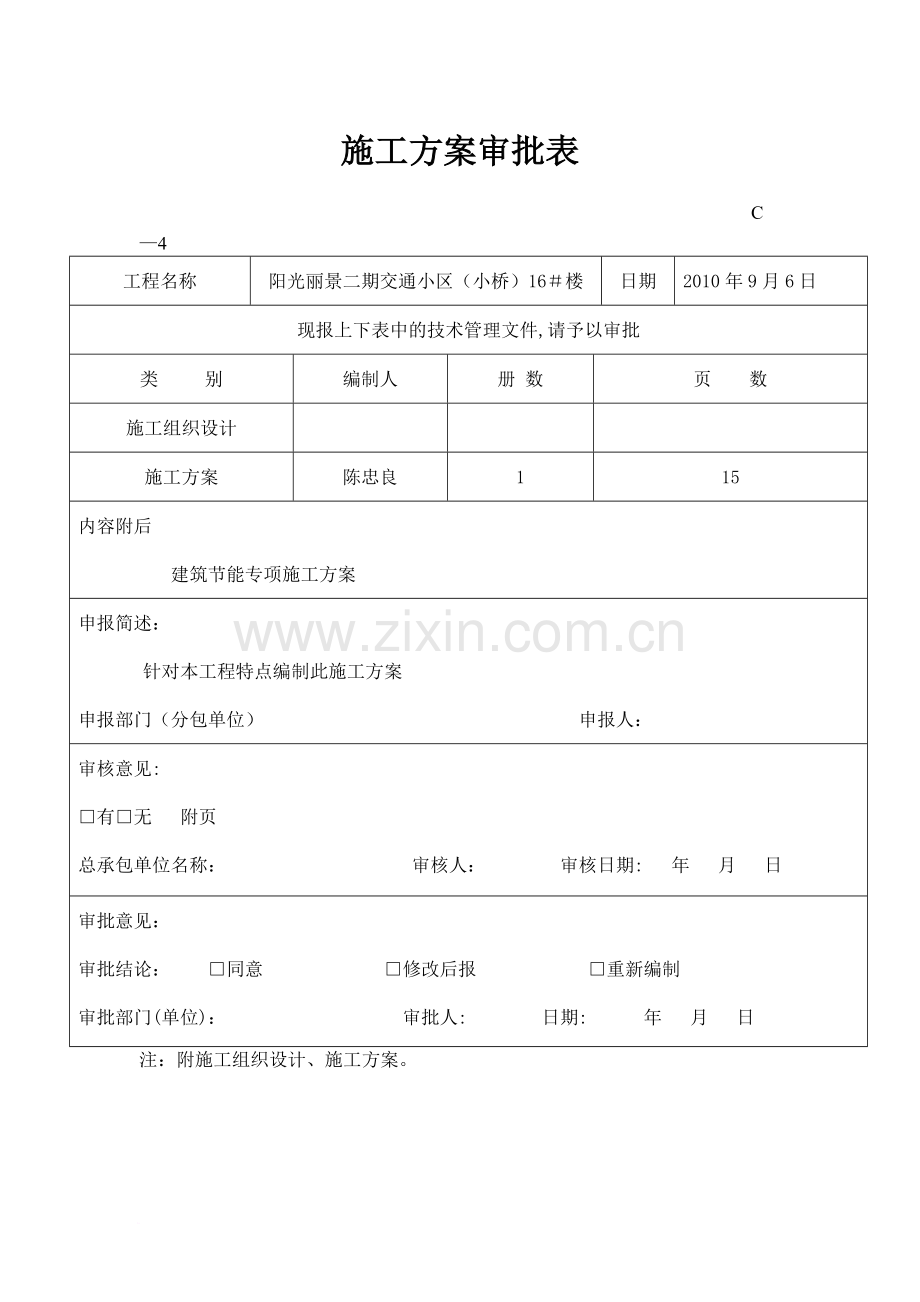

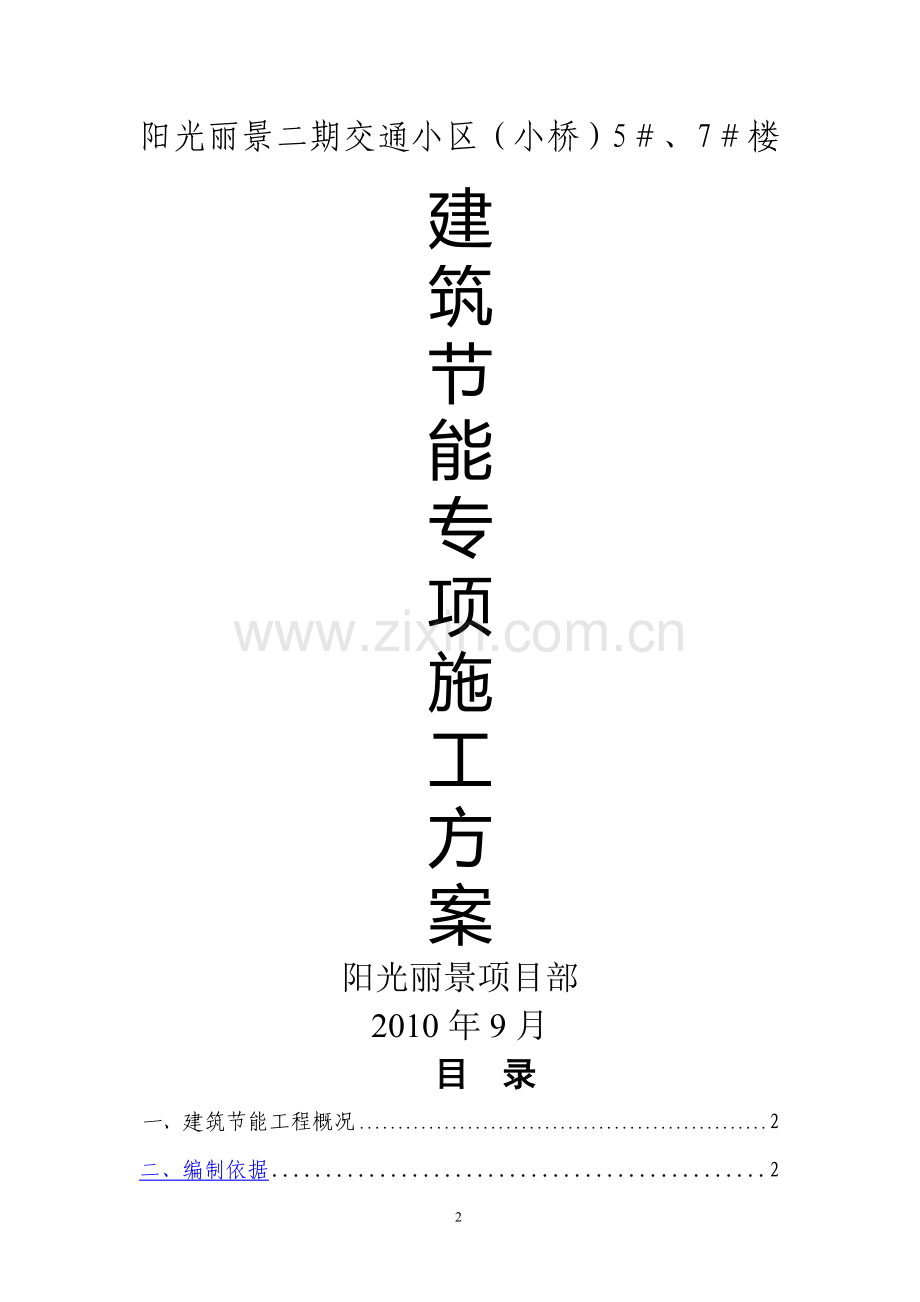

施工方案审批表C4工程名称阳光丽景二期交通小区（小桥）16楼日期2010年9月6日现报上下表中的技术管理文件,请予以审批类 别编制人册 数页 数施工组织设计施工方案陈忠良115内容附后 建筑节能专项施工方案申报简述： 针对本工程特点编制此施工方案申报部门（分包单位） 申报人：审核意见:有无 附页总承包单位名称： 审核人： 审核日期: 年 月 日审批意见：审批结论： 同意 修改后报 重新编制审批部门(单位)： 审批人: 日期: 年 月 日注：附施工组织设计、施工方案。阳光丽景二期交通小区（小桥）5、7楼建筑节能专项施工方案阳光丽景项目部2010年9月目 录一、建筑节能工程概况2二、编制依据2三、节能工程施工组织机构和管理体系2四、主要施工措施4建筑节能专项施工方案一、建筑节能工程概况1、外墙保温节能设计概况外墙保温材料采用挤塑聚苯板（平均传热系数：0.38kmw/（mk）、外墙传热系数限值K:0。50外墙设计传热系数K：0.42、屋面保温节能设计概况屋面保温材料采用FSG防水珍珠岩保温砖（平均传热系数:0。38kmw/（mk)）屋面传热系数限值K：0.40屋面设计传热系数K：0。383、门窗保温节能设计概况窗选择70系列塑钢窗框,低辐射中空玻璃6+12A+6。门窗传热系数限值K：2.6门窗设计传热系数K：2.5二、编制依据1、居住建筑节能工程施工技术规程（DB29-1252005，J105212005）2、居住建筑节能工程质量验收规程(DB29126-2005，J10522-2005）3、采暖居住建筑节能检验标准（JGJ1252-2001)4、屋面工程质量验收规范（GB502072002)5、建筑装饰装修工程质量验收规范（GB50210-2001）6、建筑地面工程施工质量验收规范（GB50209-2002）7、建筑工程质量验收统一标准（GB503002001）8、浙江省东阳第三建筑工程有限公司技术标准(QJ/DYSJ）.三、节能工程施工组织机构和管理体系节能工程组织机构框架图公司各职能管理部门监理公司项目经理业 主项目副经理技术总负责施 工后 勤财务组核算组设备组材料组测量组质安组技术组施工组现场测量放线设备调配管理资金结算控制成本核算控制计划预算分析材料供应管理材料计划统计质量监督与管理安全监督与管理技术资料管理现场施工管理现场组织调度各作业班组节能工程质量管理体系框架图西宁质监站浙江省东阳第三建筑工程有限公司浙江联达监理公司汇吉房地产工程部青海分公司阳光丽景项目部技术部门生产部门质量部门测量试验技术管理目标管理督查验收生产调度创优指导工作过程控制施工队伍四、主要施工措施一）、屋面工程 1、工艺流程：基层找平清理管根堵孔、固定保温层铺设检查验收做找平层。 2、基层处理：将现浇混凝土结构层表面清理干净、修补平整. 3、穿结构的管根在保温层施工前,应用细石混凝土塞堵密实。 4、保温层铺设（采用干铺法):先铺找坡层，按要求设置分格缝。然后铺设保温砖，在保温砖的四角用水泥砂浆作为贴胶剂，将保温板与找坡层粘结牢固，铺垫稳、板间缝隙用水泥浆嵌填密实。 5、 保温砖不应破碎、缺角，铺设时遇有缺角破碎不齐的，应锯平拼接使用。 6、 为保证保温层的平整，在铺设保温层之前，应将板底垫实找平。不易填塞的立缝、边角破损处，易用同类保温块的碎末填实、填平，严禁用砂浆填平。 7、 为了防止气温升高时，保温层及找坡层内的气排不出来而破坏防水层，在屋面设置排气管和排气道。 8、保温材料应粘贴牢固、缝隙严密、平整、表面洁净、坡向正确. 9、保温或隔热材料的软化系数、抗拉强度等应符合设计要求。 10、穿过屋面的管道根部应用细石混凝土填塞密实。 11、铺设保温层前应对其基层进行检查，平整、干燥、洁净,并办理交接手续：板材粘结牢固、缝隙严密、平整，坡向正确。 12、质量标准 1) 保温材料的强度、表观密实、导热系数和含水率，必须符合设计要求及施工规范的规定. 2) 保温层厚度允许偏差为不大于4mm. 二）、外墙工程 构造做法：基层、界面、粘结（锚）、保温层、抗裂找平层（含加强层)、保护层、面层. 1、施工工艺要点 清理结构墙面弹线分档冲筋转角处加贴聚苯保温板粘贴防水保温踢脚板抹粘结剂安装保温板清理接缝粘结剂接缝处贴网格布、刮平上、下水平缝嵌缝修抹门窗口角板面满刮腻子检查验收. 1）基层表面应平整、洁净、无油污、脱模剂等妨碍粘结的附着物， 空鼓、凸起、开裂、风化、疏松部位应进行剔除并找平. 2）除混凝土实心墙体，墙外表面均应抹水泥砂浆，砂浆表面应平整、洁净。 3）外门窗框或其副框安装完毕，并经检查验收合格。 4）伸出外墙面的雨水管卡、预埋件、支架和设备穿墙管道等应安装到位， 并预留保温层和外墙饰面层的厚度。 5）板材应成捆平放,液态胶存放温度不得低于 0，避免阳光高温直射;干混料存放注意防雨防潮和保质期。 6）、安装保温板前应将结构墙面清理干净,墙体预埋管线、预埋件应埋设好，防止保温板安装后再剔凿。 7）、冲筋.其目的是为了确保空气隔离层的间距和保温板的安装平整，必须认真做好。 8）、安装保温板前,要在外墙上抹好粘结点，间距2530cm为宜。板侧的凹槽处要满刮粘结剂，立板后将板缝内的粘结剂挤出，并随手用开刀将挤出的粘结剂刮掉。然后贴网格布、刮平。 9）、在外墙转角处,应事先粘贴2cm厚聚苯泡沫板,然后再安装保温墙板，以免此处因保温板接缝而出现冷桥。 10)、要认真处理好上下两条缝隙.下部缝要及时用豆石混凝土塞严,防止因沉陷造成板面裂缝。上缝要用粘结剂或砂浆塞严。 11）、保温板安装后要在门窗洞口和阴阳角部位贴一道玻纤网格布，然后用聚合物砂浆作好护角。 12）、水电专业必须为保温板的安装密切配合，各种管线必须事先敷设完毕,接线盒的深度应与保温板厚度接近，凹进墙面不大于2mm。 13)、当安装保温板后需要作吊挂件或固定件时，可在保温板的相应位置上开孔,在结构外墙上生根,切忌固定在保温板上，吊装件周围要用聚苯板塞严。一般的装饰线可在保温板上开孔，然后粘结木塞固定。 2、保温层施工应符合居住建筑节能工程施工技术规程的规定。 1)在建筑物外墙阴、阳角、洞口、变形缝、装饰线及其它必要部位设控制线，细部节点做法应符合相关图集做法. 2）采用挤塑板保温。为增加挤塑板与基层及保护面层的结合力,应在挤塑板表面涂刷专用界面剂或保护层（挤塑板表面是毛面的可直接粘贴）. 3）保温板侧边外露处应做网格布反包处理，做法应符合相关图集要求。 4）现场裁切保温板时，切口与板面垂直。墙面的边角处应用不小于 300mm的保温板粘贴，保温板的拼缝不得留在门窗洞口的四角处. 5)粘结方式:各种保温板应按水平顺序排列，上下层错缝粘贴，阴阳角处应做错茬处理，板与板之间应严密，无粘结剂。挤塑板粘结点:间距400400mm，粘结点与板边间距宜为150200，粘结点的粘结面直径100-150mm，粘结点厚度不少于3mm，允许偏差0.05m6）采用锚固件辅助固定保温板时，锚固件安装应在粘贴保温板24小时后进行;锚固件安装应符合设计及相关标准要求. 7)保温板缝应用聚氨酯灌填并抹平表面,表面光滑的保温板应进行打磨. 8)应在楼层7层以上各层间加设保温板嵌固横带。 9)安装分格线或装饰线应使用专用开槽器具将保温板切成凹口，凹口处保温板的厚度不能少于35mm,当线条突出墙面超过100mm时，需加设机械锚固件。 3、本工程建筑节能工程外墙外保温板材的粘结、栓锚及浇、喷、抹等应制定按施工质量检验批同步实施具有质量代表性的现场粘结强度和拉拔强度的抽检方案，并进行抽检。 4、加强层表面应带有防腐涂层。采用网格布时，应有耐碱性和表面涂塑层。应检查耐碱度和抗拉强度,并应有复试报告。 5、保温施工应在不低于5、风力不大于5级的环境条件下进行，雨雪天禁止施工。夏季应避免高温阳光直射，应进行遮挡，保温工程施工后应对成品进行保护，保温层和在保温层内严禁留置脚手眼。 6、立面应垂直，阴阳角方正、分格缝应顺直。 7、 施工注意事项 1）安装保温板应尽量选用各厂家的配套产品，如粘结剂、腻子粉之类，以使各种材料性能能够匹配. 2）保温板的各道缝隙一定要用粘结剂填实粘牢。这是保温板墙面是否开裂的关键。3） 保温板接缝过宽的地方，应在缝内塞好聚苯泡沫条，然后将接缝表面刮平,以免出现冷桥,影响保温效果。 4 )保温板安装后严禁剔凿，防止保温板被人为损坏.但安装后人为剔凿的现象时有发生，造成保温板大面积破坏,而又不注意合理修补，严重影响热工性能。解决办法是:(1)合理工序；(2）教育工人文明施工，爱护成品；(3）合理修补,损坏处要用相应的保温材料和粘结剂补平。三）、外门窗、玻璃 门窗是影响热工性能的重要部位，为减少热损失,应加强对门窗安装工程的技术质量控制。 1.门窗的品种、类型、规格、等级、性能、保温及密封性能等级、密封毛条等应符合设计要求； 2. 玻璃品种、类型、规格、等级、性能等应符合设计要求； 3加强铝塑门窗的气密性能：根据实际情况，门窗气密性要求达到中级.我们要求铝塑窗加工厂家要作到接缝严密,密封毛条长度合适。所有门窗缝隙全部用密封胶嵌缝；框与窗口周围的缝隙全部用密封膏封实，杜绝冷空气自由出入。 4.中空玻璃密封胶层宽度:单道宽度为(102）mm，双道外层宽度67mm； 5.现场要有配件齐全、符合要求的样品。附框要有可靠的强度和保温性能. 6。 门窗框安装完毕，应清静缝隙杂物。隐蔽工程验收合格后，填充聚氨酯发泡剂。 7.推拉门窗在门窗框安装固定后,将配好玻璃的门窗扇整体安入框内滑道，调整好框与扇的缝隙。 8.平开门窗安装固定时，应先调整框与扇的缝隙，再调整玻璃的位置，最后镶嵌密封条、填嵌密封胶。 四)、楼地面工程 1陶粒砼应按设计容重不大于750kg/m3、面层应整洁、相邻板房间高差应不大于1 mm,板块缝隙应不大于0。5 mm. 五)、非采暖公共间 1.保温施工前，门窗框位置正确，与墙连接牢固，连接处缝隙用聚氨酯发泡剂填塞严密. 2.基体表面应平整、牢固、洁净,空鼓、松动部位应剔出。 其他 1、施工人员在上岗前应经过培训,熟悉操作要领和工艺标准；施工前应做好样板引路,经建设、设计、施工、监理等人员确认并形成文字性文件方可大面积施工。 2、各道工序之间应进行交接检验,上道工序合格后方可进行下道工序施工,并做好交接记录。 3、保温所用的各种材料应相容。 六、 技术质量检查与控制措施 一）材料进场验收与复试 保温材料到现场应码放在平整、坚实场地上妥善保管，防止雨淋、暴晒并避免破损、污染。 1、屋面工程 1）进场材料应抽检及复试项目：保温层材料的密度、导热系数、阻燃性应符合要求，并现场抽检复试密度或堆积密度、压缩（10%）强度、阻燃（自熄）性能等。铺贴泡沫聚苯板、硬质泡沫聚氨酯板的粘结剂应符合设计要求，且必须进行进场验收。进场验收应检查有效的产品生产日期、出厂合格证、企业标准、技术性能检测报告等，并应按国家现行产品标准进行复试。 2)浇、喷、抹类保温或隔热层施工厚度应进行现场抽检，其厚度偏差应不大于2 mm。 2、外墙工程 1）外墙外保温系统应经系统耐候性型式检验，型式检验报告有效期为2年。 2)材料的密度、压缩强度、阻燃（自熄）性能等应进行抽检复试.每 5001000m 抽检一次，不足500 m 按一检验批计，每一检验批抽检数量不少于3标准块或3组标准试件。 3、外门窗、玻璃1）外门窗的保温性能、气密性能等级等项目应进行抽检复试。门窗玻璃品种、规格、等级、性能等应符合设计要求，并应符合国家现行产品标准. 6、采暖、通风与空调节能工程 工程中使用的材料、设备的品种、规格、性能应符合设计、国家及相关标准的要求。热计量装置进场时应提供合格证书、检测报告、计量合格证书、性能检测报告。采暖管道保温材料的材质、厚度、导热系数、密度、阻燃性能等应符合设计和产品标准的要求. 7、细部与节点材料 界面剂、胶粘剂、锚固拴、柔性抗裂材料、加强层、弹性防水材料等应符合设计和国家现行标准的规定。 二）施工验收 1、施工前应做好示范样板,经建设、设计、施工、监理等人员确认并形成文字性文件，方可施工，对施工过程进行平行检验、巡视、旁站并形成记录。 2、应按屋面、外墙、外门窗及玻璃、地面、非采暖公共间等五项进行检验批质量验收；检验批的抽验验收:主控项目应符合验收规程的要求，一般项目应达到85以上的抽验合格率，并在允许偏差范围，且最大偏差不得大于1.5倍的允许偏差. 3、居住建筑节能保温、外门窗及玻璃、部品配件等材料，必须符合国家现行工程建设标准、产品标准,且应与建筑主体结构与功能的要求相一致. 4、各种建筑节能材料或产品进入施工现场时，应具有中文标志的出厂质量合格证、企业标准及技术性能检测报告等，并按规定抽验及记录。 5、加强节能工程质量过程控制，按检验批分段验收，并在竣工时进行节能工程专项验收。6、居住建筑节能工程档案资料随施工进度同步进行；验收文件应随城建归档文件一并按级归档. 7、节能工程验收: 1）、居住建筑节能工程中各子分部、各分项工程质量检验应全部合格。 2）、验收时应检查的文件和记录有： a设计图纸和变更文件 b设计与施工执行标准、文件 c材料、部品及配件出厂质量合格证、技术性能检测报告、进场验收记录 d材料、部品及配件的抽验复试报告 e各检验批、分项、子分部的验收记录 f施工记录 g各分项的隐蔽验收记录 h质量问题的处理记录 i其他应提供的资料 8、节能工程子分部（分项）工程质量由项目总监及建设单位项目负责人组织施工单位项目经理、分包负责人和有关设计负责人进行验收。当验收不符合规程要求时，应进行现场节能工程检测。 七、 安全文明施工与消防环保措施 一）安全管理措施 1、建立安全责任制，进入现场前，对工人进行安全技术交底和安全培训工作.对施工机械操作进行培训，安全员作好安全检查工作。 2、阳台周边、无防护的屋面周边设置1。2m高的两道护身栏杆,并设置固定的高度不低于18cm的档脚板。 3、当临边的外侧为通道时，除防护栏杆外，敞口立面必须采取满挂密目安全网或其它可靠措施作全封闭处理。 4、分层施工的楼梯口、梯段边及休息平台处必须安装临时护栏。 5、施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。 6、施工作业场所有坠落可能的物件,应一律先行撤除或加以固定。高处作业中所用的物料,均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋;作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走,不得任意乱置或向下丢弃。传递物件禁止抛掷. 8、雨天和雪天进行高处作业时,必须采取可靠的防滑、防寒和防冻措施.凡水、冰、霜、雪均应及时清除。对进行高处作业的高耸建筑物，应事先设置避雷设施.遇有六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业.暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。 9、 因作业必须,临时拆除或变动安全防护设施时,必须经施工负责人同意，并采取相应的可靠措施,作业后应立即恢复. 10、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。 11、应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。 12、工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等. 13、配电箱要做到“六有”，在现场施工,当停止作业一小时以上时，应将动力开关箱断电上锁. 14、检查和操作人员必需按规定穿、戴绝缘鞋、绝缘手套；必需使用电工专用绝缘工具。 15、进入施工现场并在施工时，要带好安全帽，系好安全带，施工现场严禁吸烟，严禁酒后施工。 二）文明环保措施 1、在施工过程中遵守国家有关环境保护的法律、法规.采取有效措施，保护好施工现场和周边地区的环境。做好成品的保护至竣工验收. 2、对施工和生活所产生的各种生产、生活垃圾和废弃物应进行妥善处置，防止对环境造成污染,并严格控制施工噪音。 3、现场保持清洁，机具、材料码放整齐。 4、搅拌机设专人负责环境保护，及时清扫杂物。对所用的袋子及时捆好，用完的塑料桶码放整齐，作好袋子、桶等包装物的清还。 5、外墙脚手架（或吊篮）保持清洁。 6、楼内不准住人，并做到工完场地清。 三）、消防措施 1、严格遵守有关消防安全方面的法令、法规、配备专职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，消除事故隐患。 2、楼层内设有消防栓、灭火器，并有专人负责，定期检查，保证随时可用，并做明显标识. 3、坚持现场用火审批制度,电气焊工作要有灭火器材，操作岗位上禁止吸烟,对易燃、易爆物品使用要按规定执行,指定专人设库房分类管理。建设工程内不准积存易燃、可燃材料。4、使用电气设备和化学危险品，必须符合技术规范和操作规程,严格防火措施，确保施工安全，禁止违章作业. 5、新工人进场要和安全教育一起进行防火教育，重点工作设消防保卫人员，施工现场值勤人员昼夜值班,搞好“四防”工作。 6、现场要有明显的防火宣传标志，每月对职工进行一次防火教育，每季度培训一次义务消防队。定期组织防火防火工作检查建立防火工作档案。 7、电工、焊工从事电器设备安装和电、气焊切割作业要有操作证和用火证。动火前，要清除附近易燃物,配备看火人员和灭火用具.用火证当日有效。动火地点变换，要重新办理用火证手续。 8、使用电器设备和易燃易爆物品，必须严格防火措施，指定防火负责人，配备灭火器材，确保施工安全。 9、施工材料的存放、保管，应符合防火安全要求，库房应用非燃材料支搭。易燃易爆物品应专库储存，分类单独存放,保持通风，用电符合防火规定.不准在结构工程内、库房内调配油漆、稀料。 10、结构工程内不准作为仓库使用，不准存放易燃、可燃材料，因施工需要进入结构工程内的可燃材料，要根据工程计划限量进入并应采取可靠的防火措施。 11、施工现场严禁吸烟.必要时，应设有防火措施的吸烟室. 12、氧气瓶、乙炔瓶（罐）工作间距不小于5米，两瓶同明火作业距离不小于10米。禁止在工程内使用液化石油气“钢瓶”、乙炔发生器作业。 13、在施工程要坚持防火安全交底制度。特别在进行电气焊、油漆粉刷或从事防水等危险作业时，要有具体防火要求. 14、施工现场的有害材料不准在现场随意焚烧,要集中起来及时处理。 15、大批量的装修材料需进行切割时，应搭设封闭的加工棚,集中进行加工。直到今年，她学习书法已有十年，于2001年进入xx小学，并于同年开始学习软笔书法，此间多次获得各级书法大赛金、银奖，书画考级十级，书法作品多次被送往全国各地，日本及波兰进行展览。13
