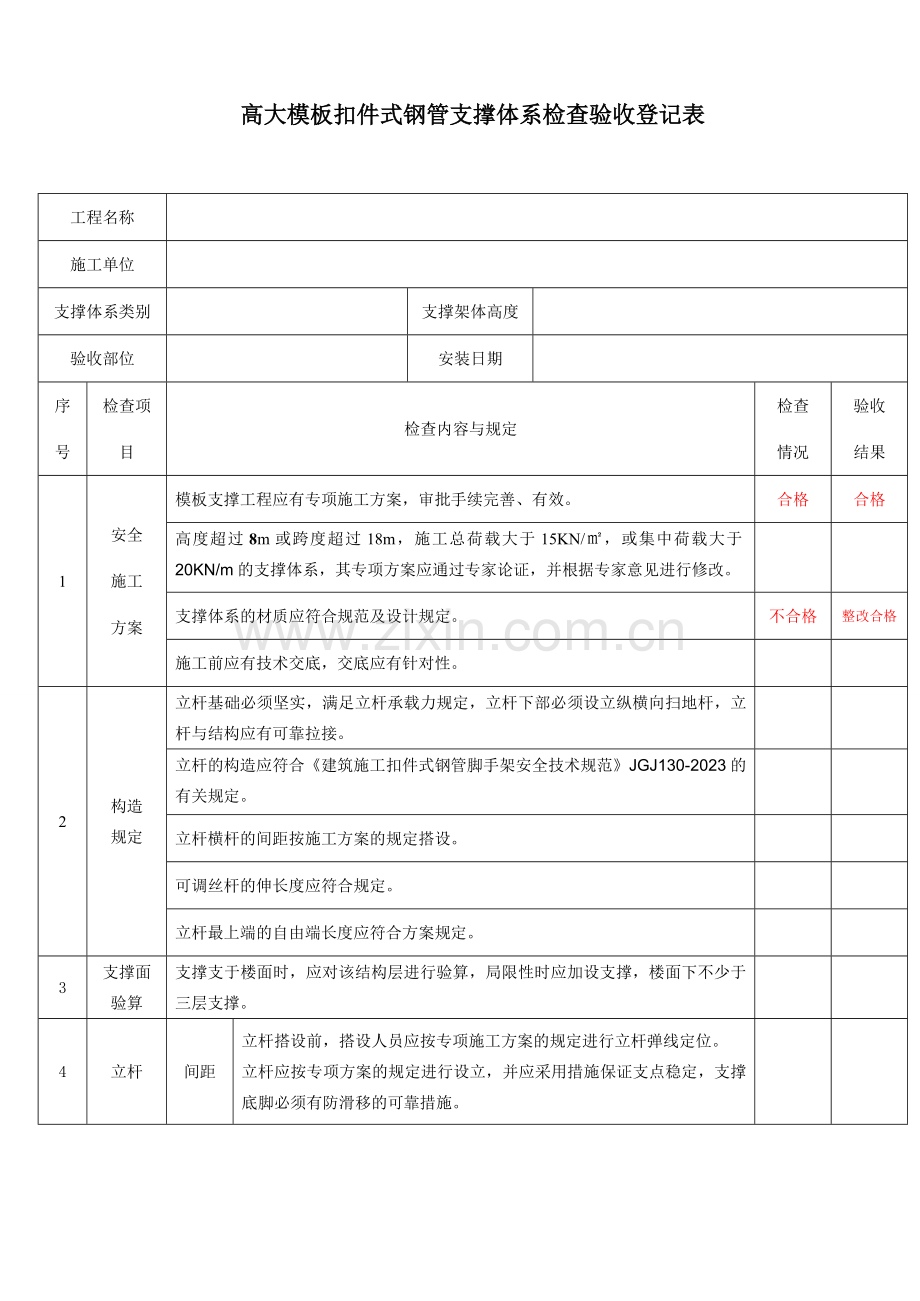

高大模板扣件式钢管支撑体系检查验收登记表

工程名称

施工单位

支撑体系类别

支撑架体高度

验收部位

安装日期

序号
检查项目
检查内容与规定
检查
情况
验收
结果
1
安全
施工
方案
模板支撑工程应有专项施工方案，审批手续完善、有效。
合格
合格
高度超过8m或跨度超过18m，施工总荷载大于15KN/㎡，或集中荷载大于20KN/m的支撑体系，其专项方案应通过专家论证，并根据专家意见进行修改。

支撑体系的材质应符合规范及设计规定。
不合格
整改合格
施工前应有技术交底，交底应有针对性。

2
构造
规定
立杆基础必须坚实，满足立杆承载力规定，立杆下部必须设立纵横向扫地杆，立杆与结构应有可靠拉接。

立杆的构造应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2023的有关规定。

立杆横杆的间距按施工方案的规定搭设。

可调丝杆的伸长度应符合规定。

立杆最上端的自由端长度应符合方案规定。

3
支撑面
验算
支撑支于楼面时，应对该结构层进行验算，局限性时应加设支撑，楼面下不少于三层支撑。

4
立杆
间距
立杆搭设前，搭设人员应按专项施工方案的规定进行立杆弹线定位。
立杆应按专项方案的规定进行设立，并应采用措施保证支点稳定，支撑底脚必须有防滑移的可靠措施。

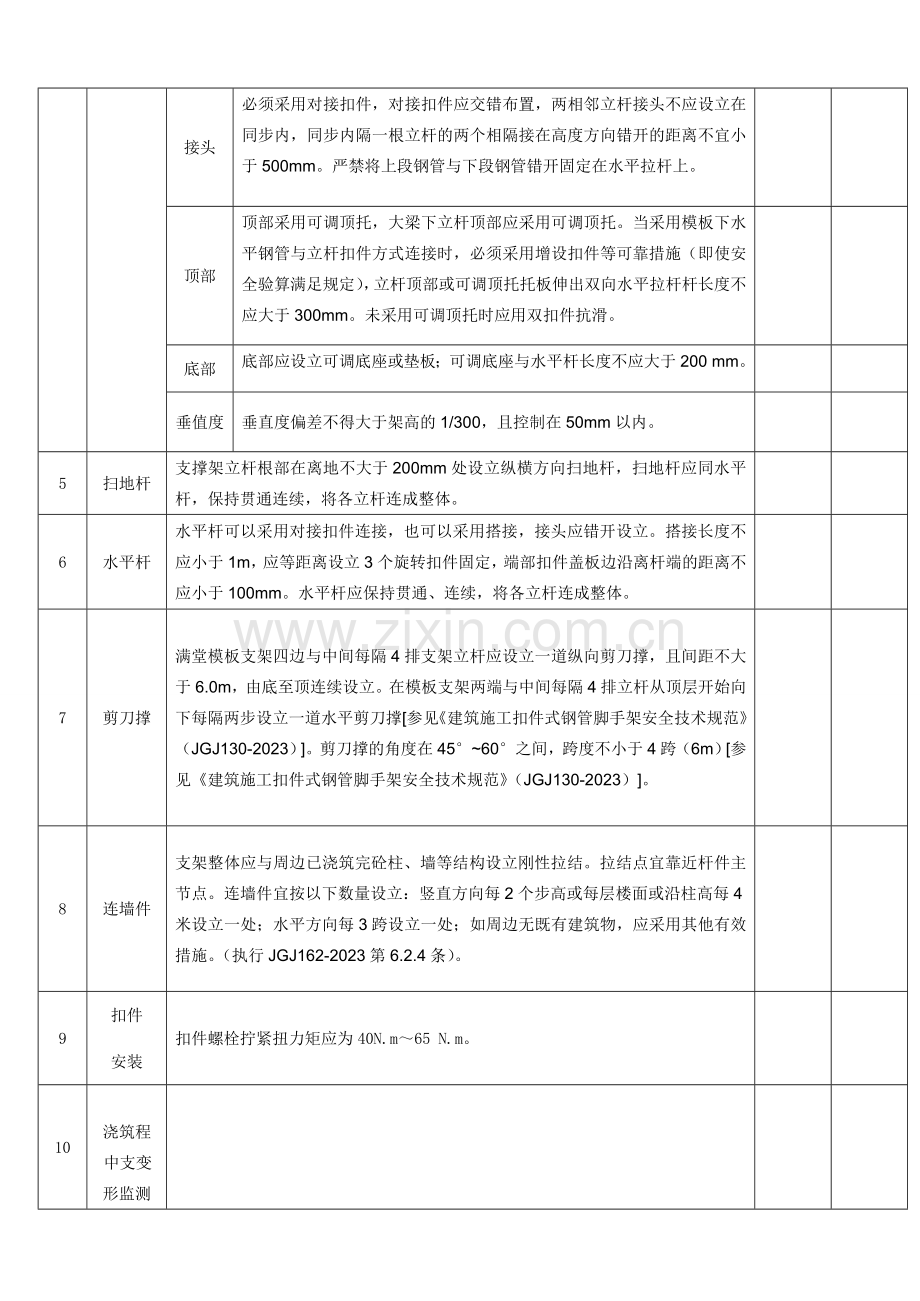

接头
必须采用对接扣件，对接扣件应交错布置，两相邻立杆接头不应设立在同步内，同步内隔一根立杆的两个相隔接在高度方向错开的距离不宜小于500mm。严禁将上段钢管与下段钢管错开固定在水平拉杆上。

顶部
顶部采用可调顶托，大梁下立杆顶部应采用可调顶托。当采用模板下水平钢管与立杆扣件方式连接时，必须采用增设扣件等可靠措施（即使安全验算满足规定），立杆顶部或可调顶托托板伸出双向水平拉杆杆长度不应大于300mm。未采用可调顶托时应用双扣件抗滑。

底部
底部应设立可调底座或垫板；可调底座与水平杆长度不应大于200 mm。

垂值度
垂直度偏差不得大于架高的1/300，且控制在50mm以内。

5
扫地杆
支撑架立杆根部在离地不大于200mm处设立纵横方向扫地杆，扫地杆应同水平杆，保持贯通连续，将各立杆连成整体。

6
水平杆
水平杆可以采用对接扣件连接，也可以采用搭接，接头应错开设立。搭接长度不应小于1m，应等距离设立3个旋转扣件固定，端部扣件盖板边沿离杆端的距离不应小于100mm。水平杆应保持贯通、连续，将各立杆连成整体。

7
剪刀撑
满堂模板支架四边与中间每隔4排支架立杆应设立一道纵向剪刀撑，且间距不大于6.0m，由底至顶连续设立。在模板支架两端与中间每隔4排立杆从顶层开始向下每隔两步设立一道水平剪刀撑[参见《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）]。剪刀撑的角度在45°~60°之间，跨度不小于4跨（6m）[参见《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）]。

8
连墙件
支架整体应与周边已浇筑完砼柱、墙等结构设立刚性拉结。拉结点宜靠近杆件主节点。连墙件宜按以下数量设立：竖直方向每2个步高或每层楼面或沿柱高每4米设立一处；水平方向每3跨设立一处；如周边无既有建筑物，应采用其他有效措施。（执行JGJ162-2023第6.2.4条）。

9
扣件
安装
扣件螺栓拧紧扭力矩应为40N.m～65 N.m。

10

浇筑程
中支变
形监测点

项目经理部验收结论：
项目经理（签字）： 年 月 日
项目技术负责人（签字）： 年 月 日
项目专职安全员（签字）： 年 月 日
项目质检员（签字）： 年 月 日
项目施工员（签字）： 年 月 日
班组负责人（签字）： 年 月 日
施工单位验收结论：
公司质安部负责人（签字）： 年 月 日
公司技术负责人（签字） ： 年 月 日
监理单位验收意见：
监理工程师（签字）： 年 月 日
总监理工程师（签字）： 年 月 日
建设单位验收意见：
建设单位现场代表（签字）： 年 月 日
建设单位项目负责人（签字）： 年 月 日
