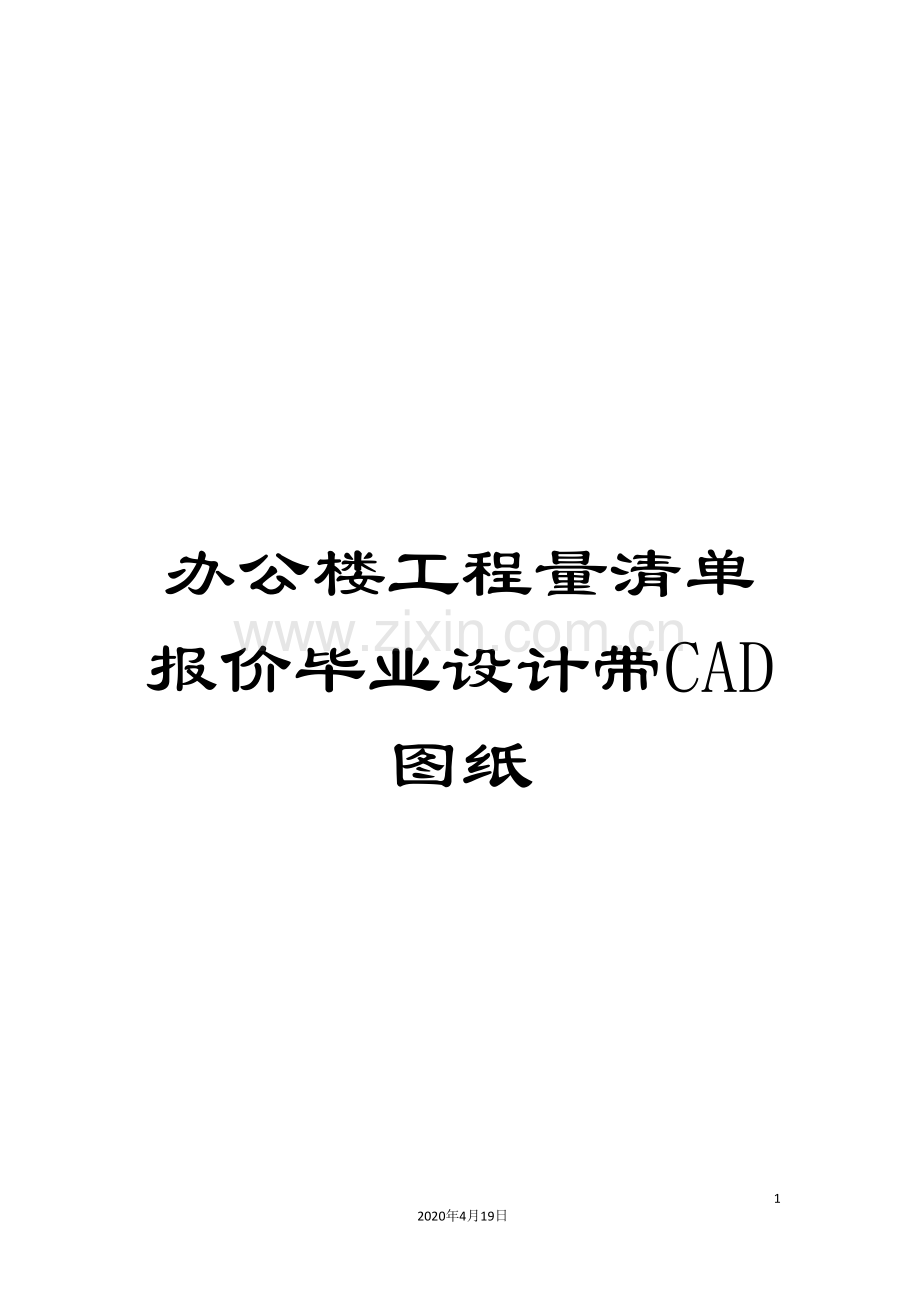

办公楼工程量清单报价毕业设计带CAD图纸.doc

办公楼工程量清单报价毕业设计带CAD图纸

57
2020年4月19日
文档仅供参考

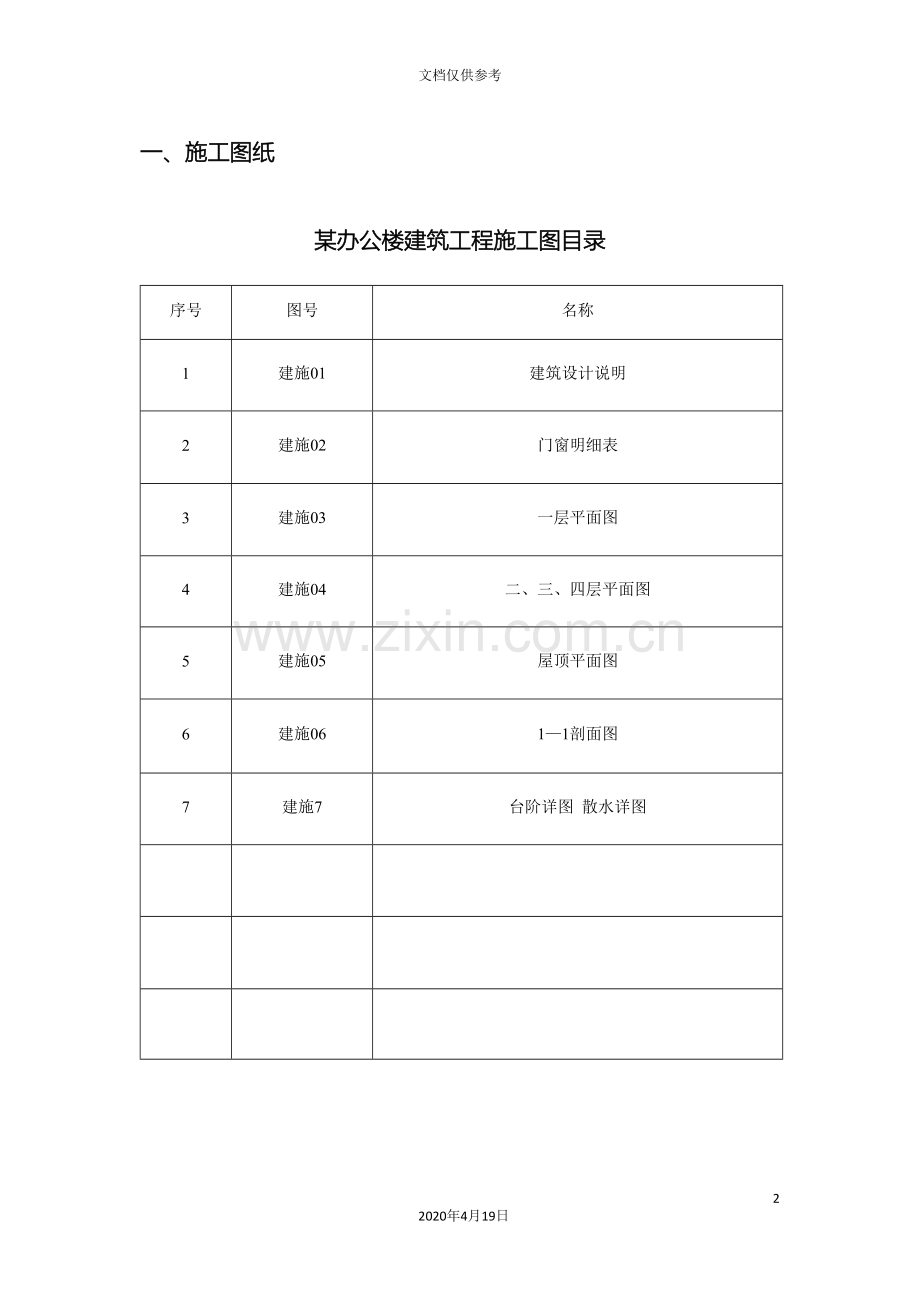

一、施工图纸

某办公楼建筑工程施工图目录
序号
图号
名称
1
建施01
建筑设计说明
2
建施02
门窗明细表
3
建施03
一层平面图
4
建施04
二、三、四层平面图
5
建施05
屋顶平面图
6
建施06
1—1剖面图
7
建施7
台阶详图 散水详图

建筑设计说明
1.本工程建筑面积300.00m2。
2.本设计标高以m为单位，其余尺寸以mm为单位。
3.砖墙体在标高-0.060m处做1：2水泥砂浆加5%防水剂的防潮层20厚。
4.各层平面图中，墙体厚度除注明者外，均为240厚。
5.盥洗室地面标高比楼地面标高低20mm，阳台、楼梯间入户地面标高比楼地面标高低30mm。
6.安装铝合金窗时按墙中线安装，所有平开门在门后均安装固门器。
7.天沟内采用C20细石混凝土找坡1%，厚度为20mm（最薄处），屋面、天沟防水涂膜
采用聚氨酯涂膜。
8．雨篷、窗台线等构件，凡未注明者，其上部抹20mm厚1：2水泥砂浆并按1%找排水
坡，底面抹15mm厚1：2水泥砂浆，面刷仿瓷涂料三遍，并做20mm宽滴水线。
9．凡木材与砌体接触处，均涂防腐剂。
10．落水管及雨水口材料为镀锌铁皮。
建筑装饰做法说明表
项目名称
做法说明
散水
1、素土夯实
2、150厚3:7灰土夯实
3、60厚C20细石混凝土撒1:1水泥细砂压实抹光
M-4坡道
（长为1.2m,宽为1.6m）
1、素土夯实
2、300厚3：7灰土
3、60厚C20混凝土随捣随抹平（表面撒1：1干水泥砂子压实抹光）
地面及楼梯间入户地面
1．素土夯实
2．150厚3:7灰土夯实
3．80厚C15混凝土
4、30厚1:2干硬性水泥砂浆结合层
5.20厚大理石面层,1:1水泥细砂浆擦缝、刷草酸、打蜡
盥洗室地面
1.素土夯实
2.150厚3:7灰土夯实
3.60厚C15混凝土
4．刷素水泥浆结合层
5．20厚1：3干硬性水泥砂浆找平层
6．1:1水泥细砂浆粘贴防滑地板砖面层
楼面

1．钢筋混凝土楼板
2．刷素水泥浆一道
3．20厚1：2干硬性水泥砂浆结合层
4.10厚铺地砖，稀水泥浆填缝
盥洗室楼面
1．钢筋混凝土楼板
2．刷素水泥浆结合层
3．1;8水泥炉渣充填（卫生间）
4．60厚C20细石混凝土（卫生间）
5. 20厚1：3干硬性水泥砂浆找平层
6．1:1水泥细砂浆粘贴防滑地板砖面层
楼梯面层
同楼面
踢脚
1. 6厚1:2.5水泥砂浆找平扫毛
2.5厚1:1水泥细砂浆压实抹光
3.面层同地面、楼面，高度150mm
盥洗室内墙面
1．6厚1：3水泥砂浆打底扫毛
2．6厚1：2.5水泥砂浆找平扫毛
3.6厚1:0.1:2.5水泥石灰膏砂浆结合层
4.3厚陶瓷墙地砖胶粘剂粘贴内墙釉面瓷砖,稀白水泥浆擦缝
其它内墙面
1.7厚1:3水泥砂浆打底扫毛
2.7厚1:3水泥砂浆找平扫毛
3.6厚1:2.5水泥砂浆压实抹光
4. 满刮腻子两遍,乳胶漆三遍
外墙面

1.7厚1:3水泥砂浆打底扫毛
2.刷素水泥浆一道
3.12厚1:0.2:2水泥石灰膏砂浆结合层
4.3厚T920瓷砖胶粘剂贴6-12厚面砖,用J924砂质勾缝剂勾缝
天棚

1. 钢筋混凝土楼板底用水加10%火碱清洗油腻
2.刷素水泥浆一道
3.9厚1:0.3:3水泥石灰膏砂浆打底扫毛
4.9厚1:0.3:2.5水泥石灰膏砂浆罩面
5.满刮腻子一遍
6.刷乳胶漆三遍
屋面

1．预应力钢筋混凝土空心板
2.30mmC20细石混凝土整浇层
3.保温层采用1：12水泥膨胀珍珠岩（最薄处40mm厚）
4.1：3水泥砂浆找平15mm厚
5.屋面采用PVC橡胶防水卷材。
油漆
木门和门窗套刮透明腻子两遍,刷底油一遍,聚脂清漆两遍
建施01
建筑设计说明

门窗明细表

门窗名称
洞口尺寸
宽×高
（mm）
门窗数量
采用图号
C—1
3570×2300
2
全玻固定窗白玻12 mm
C—2
1800×1500
8
03J603-2
WPLC-80J-57-4.03
C—3
600×1500
8
03J603-2
WPLC-80J-65-6.04
C—4
3460×1800
3
03J603-2
WPLC-80J-60-3.61
C—5
1500×1500
6
03J603-2
WPLC-80J-42-4.83
C—6
3570×1800
3
03J603-2
WPLC-80J-60-3.61
M—1
3000×2700
1
L03J602
铝合金地弹簧门DLM100-36-K/93
M—2
1000×2100
18
胶合板门
M—3
800×2100
9
塑钢门
M—4
1000×2100
1
钢防盗门

建施02

门窗明细表

某办公楼结构工程施工图目录

序号
图号
名称
1
结施01
结构设计说明
2
结施02
基础平面结构布置图
3
结施03
ZJ-1、ZJ-2大样图
1-1、2-2、3-3、4-4剖面图
4
结施04
J1、J2基础详图
5
结施05
二三四层楼面结构布置图
GZ、QL大样图
6
结施06
B配筋图
YP-1、YP-2大样图
7
结施07
屋顶结构布置图
TGL1-1、TGL2-2详图
8
结施08
楼梯配筋图
TKL-1剖面图

结构设计说明
一、一般说明
1．全部尺寸除注明外，均以“mm”为单位，标高以“m”为单位；
2．本工程±0.000为室内地面标高，相当于测量标高；
二、抗震设计及防火要求
1．本工程按三级抗震设防；
2.本建筑物耐火等级为二级。
三、 地基基础部分
1.基础：-1.20m以上为普通土，以下为坚土；基底扦探，灌沙后夯实；
2.条形基础垫层为3：7灰土（就地取土）。
四、 钢筋混凝土结构部分
1．现浇部分
（1）各部分钢筋混凝土强度等级用料见下表。
结构部位
混凝土
强度等级
钢筋
柱基垫层
C15

基础
C30
I
楼梯
C20
I
构造柱
C20
I
柱
C25
I、II
板、框架梁、单梁
C20
I、II

混凝土保护层厚度：柱基35mm,梁柱25mm，板15mm。
（2）单向板底筋的分布筋及单向板、双向板支座筋的分布筋，除图中注明外，屋面及外露结构用Φ6@200，楼面用Φ6@200；
（3）双向板的底筋，短向筋放在底层，长向筋放在短向筋之上。
（4）各楼层的现浇端跨板的端角处（包括嵌固于承重墙内或支承于框架梁之上），在
1／3短向板跨范围内，用不少于Φ8@100双向筋。
（5）钢筋混凝土圈梁设置详见平面图，配筋详见大样图，纵筋搭接长度为30d，在转角处、丁字交叉处，设Φ12附加钢筋，详见下图：
结施01-1
结构设计说明

（6）钢筋混凝土柱与砌体的连接应沿钢筋混凝土柱高度每隔500mm预埋2Φ6钢筋，锚入混凝土柱内200mm，外伸1000mm，若墙垛长度不足上述长度时，则伸入墙内长度等于墙垛长，且末端弯直钩。
（7）钢筋混凝土构造柱（GZ），位置见结构平面图，构造柱需先砌墙后浇筑，砌墙时沿墙高每隔500mm设2Φ6钢筋，埋入墙内1000mm。
（8）构造柱支承于基础钢筋混凝土梁上，钢筋锚入梁内30d，钢筋能够在梁面处搭接，但有条件时尽量不搭接。
（9）下水管道及设备孔洞均需按平面图示位置及大小预留，不得后凿。
（10）有反梁结构的屋面或雨篷，需按排水方向、位置及大小预留过水洞，不得后凿。
2．预制部分
（1）预制构件除大样图有注明混凝土强度等级外，其余均用C20混凝土。
（2）预制构件制作时，上下水管道或其它设备孔洞，均需按图示位置预留，不得后凿。
（3）全部预制构件安装铺放，应先将支座用水淋湿，再用C20厚1：3水泥砂浆坐砌。
（4）预应力空心板采用国标03SG435-1。
（5）预应力空心板间现浇板带每处上、下各放置钢筋Φ6@200，如板宽超过500mm，则板底放置横向钢筋Φ6@200。
3．砖砌体部分
（1）毛石条形基础，M5.0水泥砂浆砌筑；
（2）墙体用煤矸石多孔KP砖（240*115*90），M5.0的混合砂浆砌筑；
（3）砖墙内的门洞、窗洞或设备留孔，其洞顶均需设钢筋混凝土过梁，过梁选用03G322-1
中GL-4xx2或GL-2xx2。

结施01-2
结构设计说明

二、工程量清单
1、建筑工程—清单工程量计算表
工程名称：某办公楼—建筑
序号
项目编码及名称特征
计 算 式
单位
工程量

建筑面积
一层：（11.76+0.24）×（12.26+0.24）＝150.00
总建筑面积：150.00×4＝600.00
m²
600.00

外墙中心线长度
（未扣柱） L外＝（11.76+12.26）×2＝48.04m
m
48.04

外墙外边线长度
W＝48.04+0.24×4＝49.00 m
m
49.00

内墙净长度
一层240内墙
一层120内墙
二三四层240内墙

二三四层120内墙
（未扣柱）
N24＝11.76+5.16×2+2.4+3.8-0.24×4＝27.32m
N12＝2.4+1.5-0.24-0.12-0.06＝3.48m
N242＝（11.76+7.1+7.76+5.6+5.16+2.4+3.8-0.24×6）X3=126.42m
N122＝(1.2+1.5-0.24)x3＝7.38m
m

27.32
3.48

126.42
7.38
1

平整场地
土壤类别：普通土
同一层建筑面积
m²
150.00
2

挖基础土方
1.土壤类别：综合 2.基础类别：独立 3.挖土深度：1.3m
ZJ-1 1.70×1.70×1.3×4=15.03
ZJ-2 1.7×0.8×1.3×4=7.07
m³
22.10
3

挖基础土方
1.土壤类别：综合 2.基础类别：条形 3.挖土深度：1.3m
J1 （48.04+27.32+0.25-1.7×4-0.8×4-0.38×8）×1.00×1.3＝81.34
J2 (2.4-1.00+1.5-0.5-0.36)×0.72×0.6=0.88
m³
82.22
4

土方回填（基础夯填）
ZJ-1、2： 22.1-1.7-9.11+（0.5×0.5+0.5×0.6）×0.05×4＝11.4
J1、J2：82.22-41.66-19.38-（48.04+27.32+0.25-0.3×8）×0.24×0.05＝20.3
m³
31.7
5

土方回填（室内夯填）
[（11.76-0.24）×（12.26-0.24）-27.32×0.24-3.48×0.12]×0.17=22.35
m³
22.35
6

1、墙体类型：
双面混水墙
2、墙体厚度 ：240mm
3、品种、规格：
煤矸石多孔砖
240×115×90 4、砂浆强度等级、配合比：M5.0混合砂浆
240外墙：48.04×（14.3+0.15-0.18）＝685.63 m²
扣：C-1：3.57×2.3×2＝16.42
C-2：1.8×1.5×8＝21.6
C-3：0.6×1.5×8＝7.2
C-4：3.46×1.8×3＝18.68
C-5：1.5×1.5×6＝13.5
C-6：3.57×1.8×3＝19.28
M-1：3.0×2.7=8.1
M-4：1.0×2.1＝2.1
扣门窗小计：106.88 m²
QL, 0.24×0.24×（11.76+5.16×2-2.6-1.2-0.24×5）×3= 2.94
GL, 0.24×0.18×2.3×4= 0.4
0.24×0.12×1.1×4＝0.13
0.24×0.18×2.0＝0.09
YP-1：0.24×0.45×（11.76-0.24-0.3×2）＝1.18
YP-2：0.24×0.35×1.5＝0.13
Z-1、2：0.3×0.24×（7.05+0.15-0.18）×2+0.3×0.24×（3.22+0.15）×4＝1.98
GZ：0.24×0.24×（7.05-0.18+0.15）×9＝3.64
LL-1：0.24×0.35×（11.76-0.3×2-0.24）×2＝1.83
LL-2：0.24×0.35×（7.1-0.24）×2＝1.15
LL2a：0.24×0.35×（2.6-0.24）＝0.2
B-1翻起：0.56×0.24×1.08+0.2×0.24×1.08＝0.2
扣构件小计：0.98+0.4+0.13+0.09+1.18+0.13+1.98
+3.64+1.83+1.15+0.2+0.2＝11.91 m³
V外＝111.49 m³
240内墙：
27.32×（3.57+0.15）＝101.63
42.14×3.6×3＝455.11
扣：C-2：1.8×1.5×8＝21.6
C-5：1.5×1.5×6＝13.5
M-2：1.0×2.1×18＝37.8
M-3：0.8×2.1×9＝15.12
扣门窗小计：88.02 m²
QL：0.24×0.24×（5.16×3-0.24×3+2.4×2+3.8×2-0.24×4）×3= 4.53
GL：0.24×0.18×2.3×1= 0.1
0.24×0.18×2.0＝0.09
0.24×0.12×1.5×18= 0.778
0.24×0.12×1.3×9= 0.34
Z-1：0.3×0.24×（7.17+0.15）×2＝1.05
GZ：0.24×0.24×（7.17+0.15）＝0.42
LL-1a：0.24×0.4×（11.76-0.24-0.3×2）×2＝2.1
KL-1：0.24×0.6×（7.1-0.24+5.6）＝1.79
扣构件小计：1.51+0.1+0.09+0.778+0.34+1.05+0.42
+2.1+1.79＝8.18 m
V内＝91.12 m³
V＝V外+V内＝202.7 m³
m³
202.7
7

1.墙体类型：混水墙
2.厚度：120mm
3.煤矸石多孔砖 240×115×90
4.砂浆强度： M5.0混合砂浆
120内墙：
3.48×（3.55-0.4+0.21）＝13.08 m²
2.46×（7.17-3.55）×3＝26.71 m²
扣门M-3：0.8×2.1×9＝15.12 m²
扣过梁：0.12×0.12×1.3×9＝0.17 m³
V＝（13.08+26.71-15.12）×0.115-0.06＝2.78 m³
m³
2.78
8

石基础
1.种类：毛石
2.深度：1.3m
3.类型：条形
4、砂浆强度：
M5.0水泥砂浆
J1：（0.8×0.4+0.5×0.55）×（48.04+27.32+0.25）＝44.99
扣独基：（0.25×0.8×1.5+0.15×0.8×1.0+0.25×0.5×1.0+0.3×0.5×0.5+0.4×0.8×0.6+0.55×0.5×0.6）×4＝3.91
J2：0.42×0.4×3.48＝0.58
小计：44.99-3.91+0.58＝41.66 m³
m³
41.66
9
AB001001
3：7灰土垫层
1.厚度：300mm
2.土质：就地取土
J1：1.0×0.3×（48.04+27.32+0.25-1.5×4-0.6×4
-0.38×8）-0.1×0.1×1.0×16＝19.09
J2：0.72×0.2×（2.4+1.5-0.5×3-0.36）＝0.29
m³
19.38
10

独立基础
1.混凝土强度：C30砼
ZJ-1 (1.5×1.5×0.45+1.0×1.0×0.4+0.5×0.5×0.4)×4=6.05
ZJ-2 (1.5×0.6×0.45+1.0×0.6×0.4+0.5×0.6×0.4)×4=3.06
m³
9.11
11
垫层
混凝土强度：C15砼
ZJ-1：1.7×1.7×0.1×4＝1.16
ZJ-2：1.7×0.8×0.1×4＝0.54
m³
1.7
12
矩形柱
1.高度：7.17m、3.57m
2.混凝土强度：C25砼
Z-1：0.3×0.4×（7.17+0.4）×4＝3.63
Z-2：0.3×0.3×（3.57+0.4）×4＝1.43
m³
5.06
13
构造柱
1.高度：7.17m
2.强度：C20砼
0.24×0.24×（7.17+0.15）×10＝4.22 m³
m³
4.22
14

矩形梁
1.梁底标高：
2.梁截面：
250×600、
250×400、
250×.350、
250×300
3.混凝土强度：C20砼
KL-1 （7.1-0.24）×0.25×0.6×6=6.18
L-4 （5.1-0.25）×0.25×0.4×3＝1.47
LL-1 （11.76-0.3×2-0.24）×0.25×0.35×6＝5.73
LL-1a （11.76-0.24-0.3×2）×0.25×0.4×3＝3.27
LL-2a (2.6-0.24)×0.25×0.35＝0.21
L-3 (1.36-0.24)×0.25×0.3×6＝1.02
TKL-1（▽-0.3）（2.6+0.24）×0.25×0.3＝0.21
m³
18.09
15
基础圈梁
1.梁底标高：
-0.5m、-0.45m
3.混凝土强度：C20
J1：(240×350)
（48.04+27.32+0.25-0.3×8）×0.24×0.35-0.1×0.1×0.24×16-0.25×0.24×0.15×2＝6.09
J2:(120×240) 3.48×0.12×0.24=0.1
m³
6.19
16
圈梁
1.梁底标高：3.21m、6.81m
2.梁截面：240×240 3.混凝土强度：C20
一层：（▽3.21）
[11.76-2.6-0.24×3+(5.16-0.24)×4+2.4+3.8
-0.24×2-1.08-1.38]×0.24×0.24＝1.81
二三四层:
(5.16+3.8+2.4-0.24×3)×0.24×0.24×3＝1.83
TGL：（48.04-0.3×2-0.24×8）×0.24×0.3-0.12×0.13×（12.26-0.24）×6＝8.7
m³
12.34
17
过梁
1.梁底标高：1.8m
2.混凝土强度：C20
YP-2
1.5×0.35×0.24=0.13 m³
m³
0.13
18

有梁板
1.板底标高：
2.板厚：
100mm
80mm
3.混凝土强度：C20
B-3
(11.76-0.24)×(7.1-0.24) ×0.1×3＝23.7
YPL：(11.76-0.24-0.3×2)×0.25×0.45＝1.23
LL-2：（7.1-0.24-0.3×2）×0.25×0.35×6＝6.6
LL-1a：（11.76-0.24-0.3×2）×0.25×0.4×3＝3.3
LL-1b：（11.76-0.18×2-0.25×2）×0.25×0.25×6＝4.08
KL-1：（7.1-0.24）×0.25×0.5×3＝5.16
LL-3：（7.76-0.25×2）×0.25×0.25×3＝1.35
B-1： (2.4-0.24)×（3.8-0.24）×0.08×3＝1.86
L-1：（1.5-0.12-0.075）×0.15×0.32×3＝0.18
L-2 （2.4-0.24）×0.15×0.32×3＝0.3
上翻梁：（1.2+1.5-0.12×2+0.075×2）×0.24×0.64＝0.4
（1.2-0.12+3.8-0.24+2.4-0.12+2.3-0.075）×0.24×0.2＝0.44
m³
48.6
19
平板
1.板底标高：
2.板厚：100mm
3. 混凝土强度：C20
（3.36+0.24）×（5.16+0.24）×0.1×3＝5.82m³
m³
5.82
20
挑檐板
混凝土强度：C20
（49.00+0.6×4）×0.6×0.1＝3.08
翻檐：（49.00+0.56×8）×0.08×0.2＝0.86
m³
3.94
21
雨蓬
混凝土强度等级：C20
YP-1： （11.76+0.24）×1.5×0.12＝2.16
翻檐：（11.76+0.24+1.3×2）×（0.4-0.12+0.1）×0.2+0.1×0.1×0.2×15＝1.14
YP-2：1.5×0.9×0.08＝0.11
m³
3.41
22
其它板
1.构件类型：补空板
2.混凝土强度：C20砼
2.6×（0.35+0.32+0.15）×0.12＝0.26
2.4×（0.06+0.15）×0.12＝0.06
3.4×（0.15+0.15）×0.12＝0.12
3.36×0.15×0.12＝0.06
4.0×0.1×2×0.12＝0.1
3.76×0.1×0.12＝0.05
m³
0.65
23
直形楼梯
混凝土强度等级：C20
（2.6-0.24）×（2.7+0.25×2）×3＝22.65㎡
㎡
22.65
24
散水
1.垫层：150厚3:7灰土 2.面层厚度：60厚C20细石砼随打随抹
（11.76+0.72×2+12.5×2-1.6）×0.6＝21.96
㎡
21.96
25
坡道
1.垫层：300厚3:7灰土
2.60厚C20砼随捣随抹
1.6×1.2＝1.92
㎡
1.92
26
过梁
1.构件类型：
现场预制过梁
2.混凝土强度：C20砼
GL-4182： 2.3×0.24×0.18×9＝0.89
GL-4062： 1.1×0.24×0.12×4＝0.13
GL-4152： 2×0.24×0.18×2＝0.17
GL-4102： 1.5×0.24×0.12×18＝0.78
GL-4082： 1.3×0.24×0.12×2＝0.07
GL-2080： 1.3×0.12×0.12×3＝0.06
m³
2.1
27
空心板
1.类型：预应力空心板
2.混凝土强度：C30砼
Y-YB245-1： 0.092×（2+9）＝1.01
仿Y-YB245-1：（长2.6m）
0.092/2.38×2.58×（1+1+9）＝1.1
m³
2.11
28
空心板
1.构件类型：
预应力空心板
2.安装高度：
3.57m、7.17m
3.混凝土强度：C40砼
仿Y-YB335-2：（长3.4m）
0.127/3.28×3.38×（9+9）＝2.36
仿Y-YB335-2：（长3.36m）
0.127/3.28×3.34×9＝1.16
仿Y-YB395-1：（长4m）
0.15/3.88×3.98×（8+8）＝2.46
仿Y-YB396-1：（长4m）
0.179/3.88×3.98×（4+4）＝1.47
仿Y-YB365-1：（长3.76m）
0.139/3.58×3.74×8＝1.16
仿Y-YB366-1：（长3.76m）
0.165/3.58×3.74×4＝0.69
m³
9.3
29

现浇砼钢筋 Ⅰ级钢
利用计价软件计算，见计算表。
t
12.193
30

现浇砼钢筋 Ⅱ级钢
利用计价软件计算，见计算表。
t
11.76
31

预制砼钢筋
利用计价软件计算，见计算表。
t
1.363
32

屋面卷材防水
12.0×12.5=150.0
㎡
150.0
33

屋面天沟涂膜防水
1.品种：聚氨酯涂膜
2.C20细石砼找坡
0.6×（12.0+12.5+0.6×2）×2＝30.84
㎡
30.84
34

屋面刚性防水：雨蓬顶
2.1：2水泥砂浆20mm
YP-1： 1.3×(12.0-0.4)=15.08
Y-2： 0.9×1.5=1.35
㎡
16.43
35

屋面排水管
D110镀锌铁皮
（14.4+0.45）×4＝59.4
m
59.4
36
防潮层
1.部位：墙基
2.配合比：1：2水泥砂浆 加5％防水剂
（因无砖基础子项，故单独列此项）
(48.04+27.32) ×0.24=18.09
3.48×0.12=0.42
㎡
18.51
37

保温、隔热屋面
同屋面卷材防水工程量
㎡
150
2、钢筋工程量计算表
（1）钢筋汇总表(按类型)
工程名称：某办公楼
序号
类型
规 格
理论重量（kg）
损耗
系数
重量（T）
名称
1
现浇Ⅰ级钢
6
900
1
0.91
现浇构件圆钢筋φ6.5
2
现浇Ⅰ级钢
8
1560
1
1.563
现浇构件圆钢筋φ8
3
现浇Ⅰ级钢
10
900
1
0.911
现浇构件圆钢筋φ10
4
现浇Ⅰ级钢
12
3840
1
3.881
现浇构件圆钢筋φ12
5
小计

7.265

6
现浇Ⅱ级钢
12
100
1
0.10
现浇构件螺纹钢筋φ12
7
现浇Ⅱ级钢
14
150
1
0.154
现浇构件螺纹钢筋φ14
8
现浇Ⅱ级钢
16
4500
1
4.538
现浇构件螺纹钢筋φ16
9
现浇Ⅱ级钢
18
4010
1
4.08
现浇构件螺纹钢筋φ18
10
现浇Ⅱ级钢
20
1350
1
1.37
现浇构件螺纹钢筋φ20
11
现浇Ⅱ级钢
22
1501
1
1.516
现浇构件螺纹钢筋φ22
12
小计

11.76

13
现浇箍筋
6
2810
1
2.818
现浇构件箍筋φ6.5
14
现浇箍筋
8
2100
1
2.11
现浇构件箍筋φ8
15
小计

4.928

16
预制Ⅰ级钢
8
30
1
0.03
预制构件圆钢筋φ8绑扎
17
预制Ⅰ级钢
10
540
1
0.54
预制构件圆钢筋φ10绑扎
18
预制Ⅰ级钢
12
600
1
0.6
预制构件圆钢筋φ12绑扎
19
预制Ⅰ级钢
14
150
1
0.155
预制构件圆钢筋φ14绑扎
20
小计

1.325

21
预制Ⅲ级钢
6
18
1
0.018

22
小计

0.018

23
预制箍筋
6
20
1
0.020
预制构件箍筋φ6.5
24
小计

0.020

25
合计

25.298

（2）钢筋明细表
工程名称：某办公楼
序号
构件
名称
数量
筋号
规格
图形
计算式
长度
根数
重量
1
B-3
1
横向底筋
8

11760+12.5d
11860
35
163.96
2
B-3
1
纵向底筋
8

7100+12.5d
7200
78
221.83
3
B-3
1
负筋3
8

600+70+70
740
47
13.74
4
B-3
1
负筋4
8

600+70+70
740
47
13.74
5
B-3
1
负筋5
8

600+70+70
740
78
22.8
6
B-3
1
负筋6
8

600+70+70
740
54
15.78
7
B-3
1
横向负筋分布筋
6

6850+12.5d
6925
6
10.84
8
B-3
1
纵向负筋分布筋
6

11510+12.5d
11585
6
18.14
9
B-3
2
负筋7
10

1200+70+70
1340
78
128.98
10
B-3
2
负筋8
10

1200+70+70
1340
35
57.87
11
B-3
1
负筋
10

1200+70+70
1340
51
42.17
12
B-3
1
小马凳
12

150+70*2+100*2
490
21
9.14
13
TB-1
2
底筋
12

3359+12.5d
3509
11
68.55
14
TB-1
2
下负筋
12

70+1064+180+6.25d
1389
11
27.14
15
TB-1
2
上负筋
12

70+1105+180+6.25d
1430
11
27.94
16
TB-1
2
分布筋
8

1100+12.5d
1200
36
34.13
17
TKL-1
3
上部钢筋
16

2790+250+250
3290
2
31.19
18
TKL-1
3
下部钢筋
18

2790+250+250
3290
3
59.22
19
TKL-1
3
箍筋
8

2(200+250)+27.8d
1122
13
17.29
20
B-2
1
横向底筋
10

3360+12.5d
3485
34
73.11
21
B-2
1
纵向底筋
12

5160+12.5d
5310
22
103.74
22
B-2
1
负筋3
12

850+70+70
990
39
34.29
23
B-2
1
负筋4
12

850+70+70
990
39
34.29
24
B-2
1
负筋5
12

1900+70+70
2040
25
45.29
25
B-2
1
负筋6
12

850+70+70
990
25
21.98
26
B-2
1
横向负筋分布筋
6

4915+12.5d
4990
8
10.42
27
B-2
1
纵向负筋分布筋
6

3120+12.5d
3195
13
10.84
28
B-2
1
小马凳
12

150+70*2+100*2
490
14
6.09
29
B-1
1
横向底筋
8

2400+12.5d
2500
15
14.81
30
B-1
1
纵向底筋
8

2300+12.5d
2400
12
11.38
31
B-1
1
负筋3
8

600+50+50
700
11
3.04
32
B-1
1
负筋4
8

600+50+50
700
11
3.04
33
B-1
1
负筋5
8

600+50+50
700
12
3.32
34
B-1
1
负筋6
8

600+50+50
700
12
3.32
35
B-1
1
横向负筋分布筋
6

2105+12.5d
2180
6
3.41
36
B-1
1
纵向负筋分布筋
6

2160+12.5d
2235
6
3.5
37
B-1
1
小马凳
12

150+50*2+100*2
450
4
1.6
38
B-1
2
横向底筋
8

1200+12.5d
1300
10
10.27
39
B-1
2
纵向底筋
8

1500+12.5d
1600
6
7.58
40
B-1
2
负筋3
8

400+50+50
500
7
2.77
41
B-1
2
负筋4
8

400+50+50
500
7
2.77
42
B-1
2
负筋5
8

400+50+50
500
6
2.37
43
B-1
2
负筋6
8

400+50+50
500
6
2.37
44
B-1
2
横向负筋分布筋
6

1305+12.5d
1380
4
2.88
45
B-1
2
纵向负筋分布筋
6

1005+12.5d
1080
4
2.26
46
B-1
2
小马凳
12

150+50*2+100*2
450
2
1.6
47
补空板
0
1
6

2600+12.5d
2675
16
11.17
48
补空板
0
2
6

2400+12.5d
2475
6
3.88
49
补空板
0
3
6

3400+12.5d
3475
8
7.26
50
补空板
0
4
6

3360+12.5d
3435
4
3.59
51
补空板
0
5
6

4000+12.5d
4075
4
4.25
52
补空板
0
6
6

3760+12.5d
3835
2
2
53
KL-1
2
1.上部贯通筋
22

(15d+375)+6860+(375+15d)
8270
2
98.58
54
KL-1
2
1.下部贯通筋
22

(15d+37
