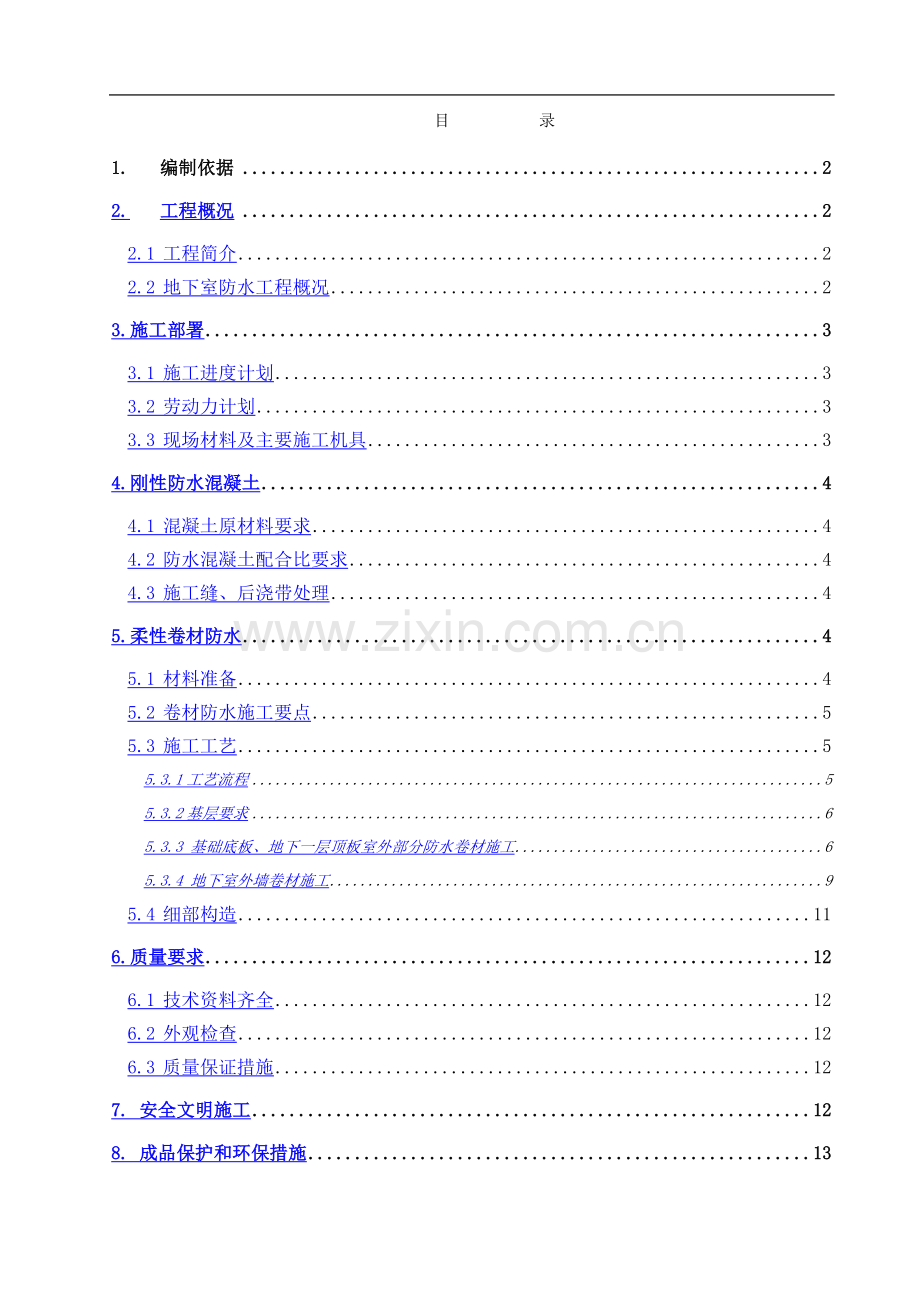

目 录
1. 编制依据 2
2. 工程概况 2
2.1 工程简介 2
2.2 地下室防水工程概况 2
3.施工部署 3
3.1 施工进度计划 3
3.2 劳动力计划 3
3.3 现场材料及主要施工机具 3
4.刚性防水混凝土 4
4.1 混凝土原材料要求 4
4.2 防水混凝土配合比要求 4
4.3 施工缝、后浇带处理 4
5.柔性卷材防水 4
5.1 材料准备 4
5.2 卷材防水施工要点 5
5.3 施工工艺 5
5.3.1工艺流程 5
5.3.2基层要求 6
5.3.3 基础底板、地下一层顶板室外部分防水卷材施工 6
5.3.4 地下室外墙卷材施工 9
5.4 细部构造 11
6.质量要求 12
6.1 技术资料齐全 12
6.2 外观检查 12
6.3 质量保证措施 12
7. 安全文明施工 12
8. 成品保护和环保措施 13
1. 编制依据
1.1 中国建筑设计研究院提供百度大厦设计图纸
1.2 《地下防水工程质量验收规范》（GB 50208-2002）
1.3 《地下工程防水技术规范》（GB50108-2001）
1.4 《建筑工程施工质量验收统一标准》（GB50300-2001）
1.5 《建筑结构长城杯工程质量评审标准》（DBJ/T01-69-2003）
1.6 《建筑长城杯工程质量评审标准》（DBJ/T01-70-2003）
1.7 《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）
1.8 百度大厦项目《施工组织设计》
1.9 《弹性体改性沥青防水材料》（GB182424-2000）
2. 工程概况
2.1 工程简介
工程名称
百度大厦工程
建设单位
百度在线网络技术（北京）有限公司
设计单位
中国建筑设计研究院
监理单位
北京国金管理咨询有限公司
施工单位
中建一局建设发展公司
功能简述
办公楼
建筑占地面积
36737m²
总建筑面积
91500m²
地下建筑面积
32500m²
±0.00绝对标高
47.00m
本工程上部结构根据建筑功能划分为三个单体：A区、B区、C区。A区、C区主体结构为钢筋混凝土框架-剪力墙结构，B区为连体结构。每个单体为钢筋混凝土框架-剪力墙结构，局部大跨部分设置钢桁架，局部有预应力大梁。地基为自然地基，基础形式为变厚度筏板，抗震设防烈度8度。一类建筑，建筑耐火等级为一级。
2.2 地下室防水工程概况
地下室防水等级Ⅰ级。两道防水设防，第一道为抗渗等级S12（地下二层）和S8（地下一层）的钢筋混凝土自防水；第二道在迎水面设Ⅱ型两层（3+3）SBS（聚酯胎）高聚物改性沥青卷材防水层， 50厚C20细石混凝土保护层（底板）；5mm厚聚乙烯泡沫塑料片材保护（外墙）；因本工程外墙需要防水故选用防水穿墙杆，外墙后浇带部位采用300mm宽，3mm厚止水钢板。
防水施工由北京东方一代防水工程有限公司、北京新世纪京喜防水材料有限责任公司承担，所有特种作业人员必须持有效证件上岗，并将上岗证报项目安全部备案。
3.施工部署
3.1 施工进度计划
序号
工作内容
时 间
1
底板防水
2007.09.09——2007.09.27
2
外墙防水
2007.12.13——2008.01.11
3.2 劳动力计划
根据工程现场施工进度，及时调配劳动力，基础底板、地下室外墙、地下一层顶板室外部分防水施工劳动力计划见下表：
东方新一代公司（施工劳动力）：
工种
施工人员
力工
合计
人数
16
4
20
新世纪京喜公司（施工劳动力）：
工种
施工人员
力工
合计
人数
16
4
20
3.3 现场材料及主要施工机具
防水卷材及主要施工机具表
序号
名 称
用 途
规格要求
单位
数量
1
SBS改性沥青防水卷材
基础底板防水卷材
3+3mm
m2
26100
地下室外墙防水卷材
18000
地下一层顶板室外部分
8580
2
厚聚乙烯泡沫塑料片材
地下室外墙防水保护层
5mm
m2
9000
3
橡胶止水带
出入口交界处
350*8mm
m
100
4
BW止水条
地下室外墙水平施工缝
20*30mm
m
5500
5
钢板止水带
地下室基础底板导墙水平施工缝、底板后浇带、外墙竖向施工缝等
300*3mm
m
1804
6
平铲
清理基层
小型
把
20
7
钢丝刷
清理基层

把
20
8
棕笤帚
清理基层和卷材
不掉毛
把
10
9
羊毛滚刷
涂刷基层处理剂

把
20
10
剪刀
裁剪卷材
普通
把
15
11
钢卷尺
丈量及放线、检查
2～5m、30～50m
把
10
12
铁抹子
修补基层或收头

把
15
13
圆头抹子
修补卷材辅助工具

把
12
14
软底胶鞋
施工时不损伤卷材

双
30
15
手持压辊
滚压接缝、立面压实卷材
φ40×50mm
把
10
16
汽油喷灯
烘烤卷材用
3kg
个
20
17
防护手套
施工人员用

双
50
4.刚性防水混凝土
4.1 混凝土原材料要求
(1) 水泥：本工程选用水泥标号为P.O42.5普通硅酸盐水泥或P.O42.5Ｒ普通硅酸盐水泥，水泥进场时必须有质量证明书及复试试验报告，并对其品种、标号、包装、出厂日期等检查验收。
(2) 石子：粒径宜为5～40mm，泵送时其最大粒径不大于输送管径的1/4；吸水率不大于1.5%；含泥量不得大于1.0%，泥块含量不得大于0.5%。
(3) 砂：宜用中砂，不得为碱活性骨料，含泥量不得大于3.0%，泥块含量不得大于1.0%。
(4) 拌制水：采用不含有害物质的洁净水或饮用水。
(5) 外加剂：使用UEA，其性能或种类必须符合北京市建委所规定批准使用的品种和生产厂家，并报监理工程师认可后方准使用。
(6) 防水混凝土范围：本工程基础底板、地下二层外墙混凝土抗渗等级为S12；地下一层外墙，人防顶板混凝土抗渗等级为S8；地下一层顶板室外部分混凝土抗渗等级为S6。
4.2 防水混凝土配合比要求
(1) 水泥用量不得少于320Kg/m3，掺有活性掺合料时，水泥用量不得少于280Kg/m3；
(2) 砂率为35%～45%，灰砂比为1：1.5～1：2.5；
(3) 水灰比不得大于0.45；
(4) 入泵坍落度宜控制在160±20mm。
(5) 防水混凝土缓凝时间：基础底板宜为10～12h，外墙宜为6～8h，楼板宜为8～12h。
4.3 施工缝、后浇带处理
(1) 1100mm、1300mm厚基础底板后浇带使用钢板（300*3mm）止水带。
(2) 地下室外墙混凝土垂直施工缝使用钢板止水带。
(3) 地下室外墙导墙混凝土水平施工缝使用钢板止水带。
(4) 地下室外墙及导墙后浇带部位使用钢板止水带。
(5) 有防水要求的墙体模板螺栓使用带止水片的穿墙螺栓。
(6) 地下室外墙（水平施工缝）：缓膨型遇水膨胀止水条（BW止水条）
(7) 伸缩后浇带：橡胶止水带（S型）
5.柔性卷材防水
5.1 材料准备
根据施工图纸要求，基础底板、地下室外墙及地下室一层顶板室外部分防水均采用Ⅲ型两层（3+3）SBS高聚物改性沥青防水卷材。
SBS高聚物改性沥青防水卷材的主要物理性能应符合以下要求：
序号
检验项目
标准要求
1
可容物含量，g/m²
≥2100
2
不透水性
0.3MPa，30min不透水
3
耐热度（105℃）
无滑动、流淌、滴落
4
拉力（纵向），N/50mm
≥800
5
拉力（横向），N/50mm
≥800
6
低温柔度（-25℃）
无裂纹
7
撕裂强度（纵向），N
≥350
8
撕裂强度（横向），N
≥350
9
纵向最大拉力时延伸率，%
≥40
10
横最大拉力时延伸率，%
≥40
5.1.1 材料要求
防水材料的质量、技术性能必须符合设计要求和施工验收规范的规定；质量部、工程部和物资部提前对进场防水材料厂方出具的质量证明文件和检测报告进行检查，并对进场防水材料做好外观质量检验与复试工作。以同一生产厂家的同一品种、同一等级的产品，大于1000卷抽5组，500～999抽4组，101～499卷抽3组，100卷以下抽2组，进行规格尺寸及外观质量检验。然后抽最轻的一卷做物理性能试验。每组试样卷材切除距外层卷头2500mm后，顺纵向截取长500mm全幅卷材试样2块。防水卷材必须是北京市建筑材料使用认证和北京市技术监督局评定的优质产品，并按《地下防水工程质量验收规范》GB50208-2002的要求进行取样复试，复试合格后方可用于工程。
不同类型防水材料在复合使用时应该注意其相容性，不得相互腐蚀、相互破坏或产生不良的物理化学反应。
5.1.2 材料存放
防水卷材进场后须妥善保管，平放在干燥、通风、平整的场地上，远离明火处，避免日晒雨淋。同时做好材料进场储存工作。
5.2 卷材防水施工要点
5.2.1 本工程3mm厚SBS高聚物改性沥青防水卷材采用“热熔铺贴法”施工。
5.2.2 基础底板、地下室一层顶板室外部分、地下室外墙防水卷材均采用满粘法施工。基层处理剂干燥后，应在阴阳角转角、施工缝等处铺贴宽500mm的卷材加强层，以增加卷材防水层的抗裂作用。
5.2.3 收头的铺粘是影响铺贴质量的关键，不得随大面一次粘铺，要进行专门的处理；卷材接缝必须粘贴封严，接缝口应用材性相容的密封材料封严。
5.3 施工工艺
5.3.1工艺流程
（1）底板防水工艺流程：
基层检查清扫、修理→放线→砌筑临时性保护墙（地下）→保护墙找平层→刷基层处理剂（冷底子油）→铺贴防水卷材→清理、检查→验收→保护层→验收
（2）地下室外墙及地下一层顶板防水工艺流程：
基层检查清扫、细部处理→放线并验收→刷基层处理剂（冷底子油）→细部附加层处理→铺贴防水卷材→验收及修补→防水保护层施工→回填土施工。
5.3.2基层要求
(1) 卷材防水层的基面应平整牢固、清洁干燥，不得有积水、空鼓、松动、起砂和脱皮等现象。基层面要平整，用2米直尺检查，直尺与基层间隙不应超过5mm空隙。如有凸凹不平，脚印等缺陷，必须严格处理，检验合格后方可进行防水层施工。
(2) 基层干燥，含水率不得大于9%。检测方法为用1 m2见方卷材覆盖基层表面，放置3～4小时，若覆盖的基层表面无水印，且紧贴基层的卷材一侧也无凝结水痕，则可施工防水层。
(3) 地下室外墙基层进行打磨、清理干净。
5.3.3 基础底板、地下一层顶板室外部分防水卷材施工
(1) 基层处理剂（冷底子油）施工
需要刷基层处理剂的部位，将清理干净的基层涂刷基层处理剂，涂刷时要均匀一致，不得漏刷或露底。基层处理剂涂刷完毕后，必须经过干燥方可进行热熔法卷材施工，以避免失火。
(2) 卷材附加层铺贴
基层处理剂干燥后，应在阴阳角转角、施工缝等处铺贴宽500mm的卷材加强层，以增加卷材防水层的抗裂作用。
(3) 防水卷材铺贴
l 本工程基础底板、地下一层顶板室外部分防水卷材施工采用 “热熔铺贴法”。
l 底板结构断面变化处找平层阴阳角应做成圆弧，R≥50mm。基坑局部加深处做法如下图所示
卷材幅宽尺寸为1m，长度规格为10m，搭接尺寸如下图所示，长边搭接100mm，短边搭接100mm；上下两层和相邻两幅卷材的接缝要相互错开1/3～1/2幅宽，且上下两层卷材不得相互垂直铺贴。（如下图）。
l 立面与平面的转角处，接缝留在平面上距立面不小于600mm处；铺贴立面卷材防水层时，应采取防止卷材下滑的措施。
l 喷灯加热基层和烘烤卷材时，喷灯嘴距离卷材面300mm左右，施行往复移动烘烤，至卷材底面胶层呈黑色光泽并伴有微泡，即及时进行粘铺，同时用手持压辊对铺贴的卷材进行排气压实工序。
l 卷材搭接缝
收头的铺粘是影响铺贴质量的关键，不得随大面一次粘铺，要进行专门的处理；卷材接缝必须粘贴封严，接缝口应用材性相容的密封材料封严，长、短边搭接长度均为100mm。
(4) 防水保护层施工
l 根据已知标高点抄测出保护层的控制标高点，即灰饼的高度。
l 侧立面用掺YT－108胶液的稀砂浆拉毛。
l 立面卷材拉毛、养护→找标高→抹灰饼和标筋→预拌砼C20细石砼→刮杠刮平、木抹子搓平→砼表面拉毛→预拌1：2.5水泥砂浆抹立面→养护。
l 先将防水层清理干净，用掺胶液的稀砂浆拉毛处理立面，配置水泥浆的比例为胶液：水泥：砂子=1：1.5：2（重量比），胶液配置比例为108胶：水=1：1（重量比）。
l 根据防水层上已知点的标高，确定保护层的厚度，然后拉水平线开始抹灰饼（5cm*5cm），横竖间距为1.5米，灰饼上平面即为找平层面层标高。
l 采用搅拌站的预拌砼C20。砼在现场禁止再加水拌制。
l 用汽车泵或地泵将砼送到基坑内，用手推车（支腿用橡皮包好）将砼运到工作面时要注意不要破坏防水层。
l 铺细石砼，在灰饼之间将砼铺均匀并用木耙子对大面积进行耙平。需要留置施工缝时必须留直槎。
l 刮杠刮平后，立即用木抹子搓平，并随时用2米靠尺检查其平整度。
l 木抹子搓平后，立即用铁抹子压第一遍，直到出浆为止，然后对砼表面进行拉毛。
l 保护层砼在能上人后开始派专人洒水养护，保持湿润，养护时间不少于3天。
l 抹灰用预拌1：2.5水泥砂浆，且要分层抹灰，待底层砂浆有一定强度后开始抹面层灰，要抹平压实，最后拉毛。抹灰做灰饼时要注意保证承台尺寸准确。
l 抹灰施工完成24小时后，洒水养护，保持湿润。
(5)基础底板与外墙接缝处防水做法
l 永久保护墙内侧转角处抹成圆弧形；临时保护墙砌筑与找平层使用石灰砂浆或泥浆，便于日后拆除。
l 防水卷材应与垫层、永久保护墙粘贴牢固，而在临时保护墙上应将卷材临时帖附，并分层临时固定在保护墙最上端。顶面用泥浆保护、压砖。
l 防水层施工完毕后，进行底板施工期间，在基坑周边用多层板对防水层进行临时遮挡，防止绑扎底板钢筋等施工对防水卷材造成不必要的破坏。
（6） 2#塔吊基础处防水做法
2#塔吊基础在底板范围以内所以其防水施工需作特殊处理才能不影响整体施工进度。为保证底板防水卷材防水性将塔吊混凝土基础预埋节钢柱向外30cm周边铺设防水附加层并将于钢柱相接部位用封口胶密封以保证底板防水效果（详见下图及卷材搭接缝以及卷材做法）。周边与塔吊基础出现高差的部分用砂浆将转角抹成R>50mm圆角进行施工。防水施工节点详见2#塔吊基础回填及防水施工示意图及甩茬示意图。
塔吊过渡节拆除后，割除露出基础底板顶部的预埋节角钢，在以角钢为中心200mm范围内，剔出15mm深凹槽，用水泥砂浆抹平。等具备进行防水施工条件后，铺贴防水卷材，如上示意图。
5.3.4 地下室外墙卷材施工
本工程地下室外墙施工采用外防外贴“热熔铺贴法”（满粘法）防水卷材施工工艺。
(1) 基层检查清扫、细部处理：要求对结构混凝土外墙进行打磨、清理干净，穿墙螺栓孔用防水砂浆堵缝塞实；穿墙套管根部抹R=30～50mm的圆弧，基层面要平整，用2米直尺检查，直尺与基层间隙不应超过5mm空隙。
(2) 放线并验收：按卷材的铺设方向、相临卷材间的错缝关系，在基层上弹好基准线,，并验收合格后，进行下道工序。
(3) 基层处理剂（冷底子油）施工：在基层上满刷基层处理剂（冷底子油），涂刷时要均匀一致，不得漏刷或露底。基层处理剂涂刷完毕后，必须经过干燥方可进行热熔法卷材施工，以避免失火。
(4) 细部附加层处理
将临时部分保护墙（砖胎模）拆除，并将其上甩槎部位的卷材揭开，卷材表面清理干净，如卷材有局部损伤，及时进行修补，保证卷材接茬的搭接长度为120mm，上层卷材盖过下层卷材。以增加卷材防水层的抗裂作用。接茬节点做法如下图：
(5) 防水卷材铺贴
l 裁幅宽尺寸为1m，长度规格为10m，防水卷材由下往上卷铺， 卷材长边、短边方向搭接宽度不小于100mm。上下两层和相邻两幅卷材的接缝要相互错开1/3～1/2幅宽，且上下两层卷材不得相互垂直铺贴。（如下图）。
l 卷材搭接缝以及卷材
收头的铺粘是影响铺贴质量的关键，不得随大面一次粘铺，要进行专门的处理；卷材接缝必须粘贴封严，接缝口应用材性相容的密封材料封严，长边搭接长度为100mm，短边搭接长度为100mm；具体为：将已铺好卷材搭接缝处表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用烫板沿搭接线移动，火焰喷灯随烫板移动；烘烤粘贴时应随烤随粘贴，并须将熔融的沥青用压辊全部挤出，搭接缝或收头粘贴后，用火焰及抹子沿搭接缝边缘再行均匀加热封严。防水卷材之间的粘结剥离强度不应小于8N/10mm。
l 喷灯加热基层和烘烤卷材时，喷灯嘴距离卷材面300mm左右，施行往复移动烘烤。注意喷灯火焰与基层、卷材之间的距离，其烘烤温度和时间以使沥青层呈融化状态为度，不得过分加热避免烧穿卷材。
(6) 验收及修补
防水层施工完毕后，由防水专业厂家施工队进行自检，合格后报工程部检查，工程部检查合格后报质量部验收，质量部验收合格后再报监理公司，再由工程部、质量部、技术部和监理公司共同验收，合格后进行下道工序。任意道检查和验收不合格，工程部及时安排专业防水施工人员进行修补，修补后再进行验收，直至合格为止。
(7) 防水保护层施工
防水保护层采用5mm厚聚乙烯泡沫塑料片材保护，外墙防水经监理验收合格后马上进行防水保护层施工。
5.4 细部构造
5.4.1 地下室外墙分层做法
5.4.2 地下室外墙后浇带处理

5.4.3 穿墙单管防水做法:

6.质量要求
6.1 技术资料齐全
(1) 所有防水材料的材质证明、复试报告必须齐全；
(2) 防水施工分层按隐蔽工程检查验收。
6.2 外观检查
SBS改性沥青防水卷材外观质量要求
项 目
外观质量要求
断裂、皱折、孔洞、剥离
不允许
边缘不整齐
无明显差异
胎体未浸透、露胎
不允许
涂盖不均匀
不允许
6.3 质量保证措施
卷材防水施工中的质量控制点及预控措施
质量问题
预防措施
处理方法
搭接接头长度不符合要求
铺贴前必须在基层上弹线并按规定搭接。（长边100mm、短边100mm）
重新铺设或加铺防水层
接头处粘贴不密实、空鼓、翘边
卷材接头要保持干燥清洁，不得浸水;接头甩槎应妥善保护，避免环境及交叉作业污染;接头粘接时要用力压铺。
根除影响粘结的因素后重新粘结
接头甩槎部分损坏
临时护墙用白灰砂浆砌筑，临时护墙范围不用胶粘剂，临时护墙拆除时要注意不得损坏接头甩槎。
剪掉损坏部分再分层加铺卷材
空鼓
铺贴前基层干燥、平整、清洁;基层处理剂涂刷均匀，不漏刷，不露底; 铺贴时要挤出粘贴面内的空气。
剪掉空鼓部分后再分层搭接加铺卷材
管道部位粘贴不良
管道表面必须清洁平整无油污、锈迹
剪掉处理后重铺
转角处渗漏水
转角处基层应处理成弧性或钝角;附加层铺贴要严密可靠

7. 安全文明施工
由于存在上下立体交叉作业，外墙防水施工前，在首层周圈先做好严密肥槽内的安全防护，防止高空坠物伤人，并且严禁未戴安全帽工人进行防水施工。
外墙防水施工相关工作分段进行。
(1) 对施工现场各种防护装置和安全标志不得随意挪动或拆除。
(2) 热熔施工时在点火及烘烤过程中严禁将火焰喷嘴对人。
(3) 操作时注意风向，防止风向操作人员烧伤，五级大风以上不得施工。
(4) 汽油要远离操作点和其它正烘烤卷材的地点，一定要选择避风安全的地点。
(5) 每天操作前要开安全用火证，并专人负责。在施工现场及材料堆放处严禁烟火。现场并设禁火标志，作业现场周围不得有火源或焊接作业，严禁施工人员在现场吸烟。
(6) 所有材料堆放及操作地点要备好、备齐消防用灭火器，消防通道要畅通。
(7) 所有操作者必须经过安全三级教育培训并持有有效安全操作上岗证。
(8) 操作面内要保证通风，通风不好的地方务必配好换气装置以防缺氧和中毒。
(9) 辅助材料为工业汽油等，主要用于清洗工具以及汽油喷灯的燃料并作为稀释基层处理剂的稀料。防水卷材、基层处理剂、汽油，进厂后要分类设专门库房存放。存放地点要有明显防火标牌并设置消防器材。
8. 成品保护和环保措施
(1) 在入场前做好入场教育，增强操作人员的成品保护意识。
(2) 防水工程前、后需隐蔽验收，施工中做好分项工程的交接检查，经验收合格后，方可进行下道工序施工。
(3) 严禁穿硬底鞋人员在防水层上行走，以免踩坏卷材造成隐患。
(4) 施工过程中要注意现场保护，防止被风吹起。
(5) 在拆模或吊运其他物件时，不得碰坏施工缝处构造留设。
(6) 保护好穿墙管、电线管、电门盒及预埋件等，振捣时防止挤偏或使预埋件挤入混凝土内。卷材防水部位预埋的管道，在施工中不得碰损和堵塞杂物。
(7) 卷材铺贴完成后，设专人看管保护，并及时做好保护层，防止结构施工碰损防水层。若发现已施工完毕的防水层遭到破坏，必须及时修补。
(8) 立面防水施工并验收结束后，及时进行肥槽回填，严防架子管、施工工具等抛落造成防水层破坏。
(9) 施工完毕后要将全部杂物清理干净，做到活完场清。不允许有剩余防水材料污染环境。
(10) 作业面禁止工人大声喧哗。
(11) 禁止燃烧防水材料以防释放等有害物质，引起火灾发生。
