3C175ProductIntroductionChinese解析.pptx

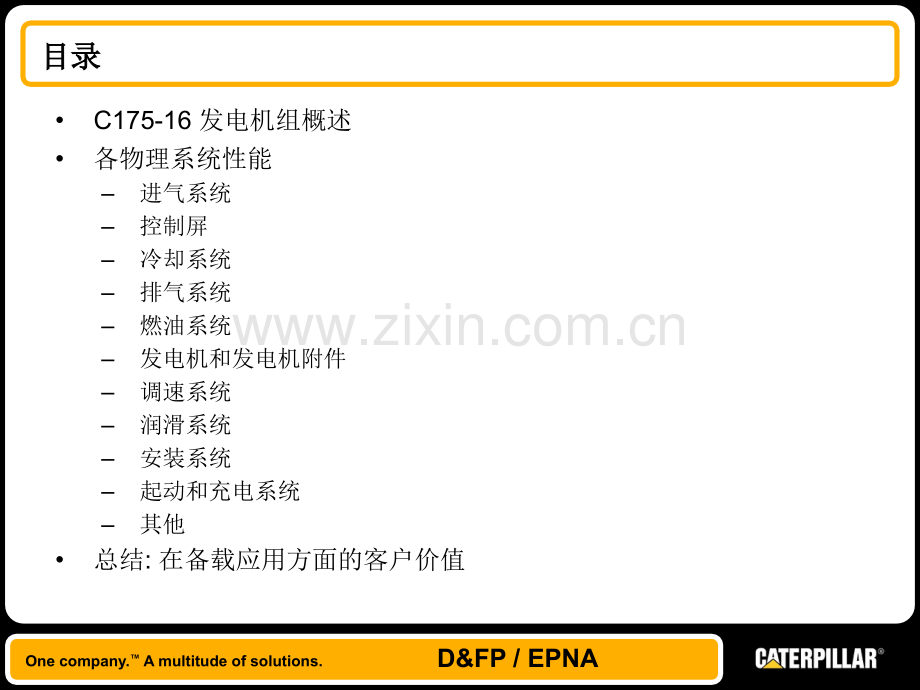

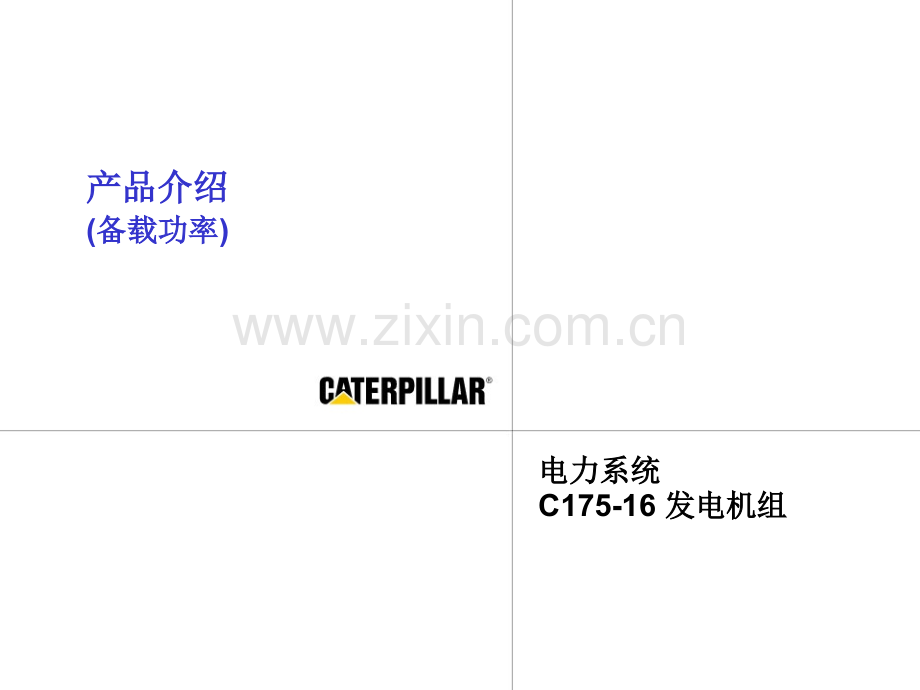

产品介绍产品介绍(备载功率备载功率)电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA 目录目录C175-16 发电机组概述各物理系统性能进气系统控制屏冷却系统排气系统燃油系统发电机和发电机附件调速系统润滑系统安装系统起动和充电系统其他总结:在备载应用方面的客户价值C175-16机组概述机组概述电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175 发动机介绍发动机介绍发动机型号发动机型号C175气缸数气缸数V16循环循环四冲程四冲程冷却系统冷却系统缸套水缸套水(JW+O/C+A/C 第一级第一级)缸径缸径175 mm(6.89 inch)冲程冲程220 mm(8.66 inch)排量排量84.67 L (5166.63 in3)压缩比压缩比15.3:1进气方式进气方式TA中冷回路冷却方式中冷回路冷却方式SCAC(第二级第二级)燃油系统燃油系统共轨系统共轨系统发动机控制器发动机控制器ADEM A4设计性能设计性能 新的发动机平台新的发动机平台 高功率密度高功率密度 ACERT 技术技术 可靠性可靠性&耐久性耐久性One company.A multitude of solutions.D&FP/EPNA C175-16 60Hz 备载功率备载功率所有的功率中已包括带发动机驱动的缸套水和中冷水水泵带风扇功率带风扇功率已扣除了发动机驱动的机组安装散热水箱，但目前不提供机组安装的散热水箱但目前不提供机组安装的散热水箱.好处：明确的现场电力输出定义，方便产品配置、报价和方案设计有利于成本有效地配置发电机 产地 Lafayette,USA 60Hz发动机型号发动机型号功率功率功率功率应用应用EPA认证认证电压电压可选电压可选电压(ekW 不带风扇不带风扇)(ekW 带风扇带风扇)(Volt)(volt)C175-16 3000备载Tier 2480600C175-163100备载Tier 2480600C175-16 3000备载Tier 24160-C175-163100备载Tier 24160-C175-16 3000备载Tier 2124706300,6600,6900,13200,13800C175-163100备载Tier 2124706300,6600,6900,13200,13800One company.A multitude of solutions.D&FP/EPNA C175-16 50Hz 备载功率备载功率50Hz发动机发动机功率功率功率功率应用应用电压电压可选电压可选电压(kVA 不带风扇不带风扇)(kVA 带风扇带风扇)(Volt)(V)C175-16 3000备载400380,415C175-163100备载400360,415C175-16 3000备载3300-C175-163100备载3300-C175-16 3000备载10 0006300,6600,6900,10 500,11000C175-163100备载10 0006300,6600,6900,10 500,11000所有的功率中已包括带发动机驱动的缸套水和中冷水水泵带风扇功率带风扇功率已扣除了发动机驱动的机组安装散热水箱，但目前不提供机组安装的散热水箱但目前不提供机组安装的散热水箱.好处：明确的现场电力输出定义，方便产品配置、报价和方案设计有利于成本有效地配置发电机 产地 Lafayette,USA One company.A multitude of solutions.D&FP/EPNA C175-16 发电机组发电机组 产品外观产品外观C175-16进气系统进气系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 进气系统进气系统标配4 个单滤芯空滤器，带保养指示器提供空气关断阀的连接丝堵带中冷的增压器，第2级独立回路中冷器回路(SCAC)可选配置4 个双滤芯空滤器 4 个进气连接管 好处-机组上安装-优化的大空气流量设计One company.A multitude of solutions.D&FP/EPNA C175 进气系统的改进进气系统的改进单节式排气歧管单节式排气歧管单元单元脉冲脉冲排气歧管排气歧管 排气排气功率密度维修方便满足排放要求好处好处 进气进气单独回路单独回路中冷器中冷器(SCAC)进气歧管进气歧管One company.A multitude of solutions.D&FP/EPNA C175 进气系统进气系统 增压器，气缸盖增压器，气缸盖 对流气缸盖对流气缸盖排气排气进气进气低的泵气损失更高的功率密度低的热传导气缸盖的优点气缸盖的优点60%效率更大的进气量钛金属压气轮延长服务寿命增压器的优点增压器的优点 增压器增压器C175-16控制屏控制屏电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 控制屏控制屏标配EMCP 3.1安装在低压、中压和高压机组上可选配置EMCP 3.2 或 3.3负载分配模块告警模块客户接口选项发电机温度监测&保护远程MODBUS通讯协议通讯好处好处Cat C系列和3500全球设计机组的共同控制屏可选满足各种系统设计的要求降低中压、高压机组的安装成本One company.A multitude of solutions.D&FP/EPNA 电子模块式控制屏电子模块式控制屏 EMCP 3.X 产品线的共同配置MODBUS通讯J1939 辅助数据通讯EMCP3 优点优点同一服务工具可扩展I/O能力灵活&可编程基于 EMCP2 控制屏的可靠性和耐久性发动机 控制器电压 调节器机组 控制器本地/远程设备离散I/O模块告警器用户监控发电机温度模块主数据通主数据通讯讯MODBUS数据通讯数据通讯辅助数据通讯辅助数据通讯（J1939）One company.A multitude of solutions.D&FP/EPNA EMCP 3.X 控制屏控制屏 标配 基本控制器 可选电压调节EMCP 3.1 EMCP 3.2 选配 基本控制器 Modbus通讯 最低要求以满足：UL 2200 NFPA 99/110 EMCP 3.3 选配 增强控制器 Modbus通讯 One company.A multitude of solutions.D&FP/EPNA EMCP 3.1 控制系统控制系统代理商服务代理商服务工具工具“ET”发动机发动机发电机发电机标配标配基本控制器基本控制器One company.A multitude of solutions.D&FP/EPNA EMCP 3.2 控制系统控制系统代理商服务代理商服务工具工具“ET”本地本地告警模块告警模块选项选项远程远程告警模块告警模块 扩展扩展 输入输入/输输出出J1939辅助数据通讯辅助数据通讯用户用户电脑电脑监控监控软件软件发动机发动机发电机发电机只有有限选项只有有限选项One company.A multitude of solutions.D&FP/EPNA EMCP 3.3 控制系统控制系统代理商服务代理商服务工具工具“ET”本地本地告警模块告警模块散件散件:离散离散I/O远程远程告警模块告警模块选项选项离散离散I/O模块模块热电偶热电偶模块模块热敏电热敏电阻模块阻模块J1939辅助数据通讯辅助数据通讯监控监控软件软件用户用户电脑电脑发动机发动机发电机发电机One company.A multitude of solutions.D&FP/EPNA EMCP 3.X 控制屏性能控制屏性能功能一体化的模块：机组控制机组监测和显示机组保护和提示机组数据通讯可选灵活的系统配置和增强的系统功能以满足用户的需求 设计适用于在恶劣的环境运行C175-16冷却系统冷却系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 冷却系统冷却系统标配发动机驱动的缸套水和中冷水水泵缸套水&中冷水法兰 独立回路中冷器（SCAC）冷却(第2级中冷器)选配远置卧式独立回路散热水箱低冷却液位传感器远置燃油冷却器好处降低散热提高发动机整体效率One company.A multitude of solutions.D&FP/EPNA C175 冷却系统冷却系统满足排放要求提高可靠性&耐久性降低散热优点优点电子电子节温器节温器第第2级级 双中冷通道双中冷通道 独立回路中冷器独立回路中冷器机油冷却器机油冷却器One company.A multitude of solutions.D&FP/EPNA 卧式远置散热水箱卧式远置散热水箱适用于低油耗（适用于低油耗（BSFC）&EPA Tier 2 排放独立回路中冷配置的机组排放独立回路中冷配置的机组所有的水路连接在同一侧，并带交错所有的水路连接在同一侧，并带交错排列的法兰排列的法兰冷却管和总管机械连接冷却管和总管机械连接 更可靠和耐更可靠和耐久久 散件运输：能在标准的散件运输：能在标准的ISO集装箱或集装箱或标准的拖车上运输标准的拖车上运输C175-16排气系统排气系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 排气系统排气系统标配干式排气歧管 每个增压器带有波纹管和螺栓连接的法兰中冷器排水闷头 选配发动机排气温度模块(ETM)20”垂直排气汇合管消音器One company.A multitude of solutions.D&FP/EPNA C175-16 排气系统排气系统 选项选项20”垂直排气汇合管4-2-1 适配管 部分管道出厂安装可用于选配的消音器C175-16燃油系统燃油系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 燃油系统燃油系统标配燃油粗滤/油水分离器第2级/第3级燃油滤清器One company.A multitude of solutions.D&FP/EPNA Cat 共轨燃油系统共轨燃油系统满足排放要求燃烧效率高更好的瞬态响应优点优点 高压共轨高压共轨高压高压喷射泵喷射泵第第2级级/第第3级级燃油滤清器燃油滤清器 燃油箱燃油箱选配燃油选配燃油冷却器冷却器燃油粗滤燃油粗滤/油水分离器油水分离器One company.A multitude of solutions.D&FP/EPNA Cat 共轨燃油系统共轨燃油系统满足/超出排放要求燃油效率高更好的瞬态响应卡特彼勒共轨系统优点卡特彼勒共轨系统优点更高的喷油压力更精确地控制多点喷射卡特彼勒共轨系统性能卡特彼勒共轨系统性能典型的电子单体喷射（典型的电子单体喷射（EUI）卡特彼勒高压共轨喷射（卡特彼勒高压共轨喷射（CCRS）燃油供应燃油供应燃油供应燃油供应时间时间时间时间主喷射主喷射主喷射主喷射预喷射预喷射后喷射后喷射C175-16发电机发电机&发电机附件发电机附件电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA SR5 发电机SR4(1972)SR4B(1995)SR5(2007)SR5 是最新一代的发电机 满足或超出行业标准 ISO 8528-3/IEC 34-1/IEEE-43/NEMA MG-1-32/BS 4999/BS 5000/AS 1359/CSA C22.2-100 Designation ABL3 One company.A multitude of solutions.D&FP/EPNA SR5 1800 机架低压机架低压/高压高压(LV/MV)配置配置标配电压60Hz 480V60Hz 4160VCDVR“H”级绝缘“H”级温升2/3跨距成形绕 永磁（PM）励磁定子温度探头IP23防护等级选配可选电压 60 Hz 600V“F”级温升(中压，MV)“B”级温升(中压，MV)除潮加热器中心线接地(1800机架，低压 LV)机组上安装开关(1800机架，低压 LV)One company.A multitude of solutions.D&FP/EPNA SR5 3000 机架中压机架中压/高压高压(MV/HV)配置配置标配电压60Hz 4160V60Hz 12 470VCDVR“H”级绝缘“F”级绝缘2/3跨距成形绕 永磁（PM）励磁定子温度探头除潮加热器IP23防护等级选配可选电压 60 Hz 6.3/6.6/6.9/13.2/13.8kV“B”级温升(中压，MV)除潮加热器温度控制器One company.A multitude of solutions.D&FP/EPNA SR5 发电机发电机-设计性能设计性能&好处好处绝缘&温升“H”级绝缘“H”级或“F”级温升(低压&中压)“F”级或“B”级温升(中压&高压)“A”级级“B”级级“F”级级“H”级级备载备载85C105C130C150C常行常行/连续连续60C80C105C125CNEMA MG-1 温升温升(超过超过40C环境温度环境温度)One company.A multitude of solutions.D&FP/EPNA 发电机规格决策发电机规格决策特定功率各电压等级的发电机规格决策和发电机温升60 Hz发电机温升发电机温升ekWLV(V)LV(V)MV(V)HV(kV)HV(kV)HV(kV)48060041606.3/6.6/6.912.4713.2/13.815031001868186818481503000186618661846130310030443044304430441303000 3020302030201253100 1253000186818681848120 UL3100120 UL300018681868105310030443044304430441053000304430443044304480310030453045304530458030003045304530453045 按最优按最优$/ekW选择的发电机选择的发电机*其他可选发电机其他可选发电机*注：仅作参考，需要对照报价表。注：仅作参考，需要对照报价表。One company.A multitude of solutions.D&FP/EPNA 发电机规格决策发电机规格决策特定功率各电压等级的发电机规格决策和发电机温升50 Hz发电机温升发电机温升kVALV(V)LV(V)MV(V)HV(kV)HV(kV)HV(kV)400380/41533006.3/6.6/6.91010.5/1115031001868 18481503000186618681846130310030443044304430441303000 3020302030201253100 12530001868 1848120 UL3100120 UL3000 105310030443044304430441053000304430443044304480310030453045304530458030003045304530453045 按最优按最优$/ekW选择的发电机选择的发电机*其他可选发电机其他可选发电机*注：仅作参考，需要对照报价表。注：仅作参考，需要对照报价表。One company.A multitude of solutions.D&FP/EPNA SR5 发电机发电机-设计性能设计性能&好处好处定子成形绕定子：低的谐波成份大的线圈顶部空间：更好的冷却多层涂漆工艺：更好的绝缘层品质笼式结构：坚固的机械设计每相2组热敏电阻（RTD）探头：精确的定子温度监测One company.A multitude of solutions.D&FP/EPNA 转子额定转速下两端面的动平衡不超过0.5微米带风扇的通风设计以获得更有效的冷却高强度的支撑条厚环氧涂层提供了高的结合强度和耐磨损能力SR5 发电机发电机-设计性能设计性能&好处好处One company.A multitude of solutions.D&FP/EPNA 励磁机永磁励磁作为标配无刷设计，直接连接 极数较多以获得更“清洁”的电力高频率紧凑设计全波三相整流SR5 发电机发电机-设计性能设计性能&好处好处One company.A multitude of solutions.D&FP/EPNA SR5 发电机 母排设计中部分配式母排设计允许电力直接连接到多个开关/母线提高可靠性增加美感SR4B 自由式出线设自由式出线设计计SR5 中间分配式出中间分配式出线设计线设计One company.A multitude of solutions.D&FP/EPNA SR5 发电机发电机 机组安装的机组安装的EMCP控制屏控制屏1800 机架3000 机架One company.A multitude of solutions.D&FP/EPNA SR5 发电机发电机“H”级绝缘2/3 跨距IP23防护等级 SR5 发电机优点发电机优点永磁（PM）励磁电动机起动能力C175-16调速系统调速系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA ADEM TM A4:先进发动机控制器先进发动机控制器提供：发动机控制发动机监测发动机保护发动机数据管理性能可靠性&耐久性 设计适合于在恶劣环境中运行维护简单 用同一卡特彼勒ET服务工具和软件保持发动机性能最优化自诊断 检测电子系统中的故障，并把故障报告给服务技工进行快速诊断和维修可选以太网控制系统支持远程监控支持C175-16润滑系统润滑系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 润滑系统润滑系统标配润滑油齿轮式机油泵一体化机油冷却器机油滤清器、加油口和油尺带阀的机油放油管曲轴箱油气处理选配预润滑电泵One company.A multitude of solutions.D&FP/EPNA C175-16 润滑系统改进润滑系统改进机油压力调节阀机油压力调节阀和旁通阀和旁通阀机油泵机油泵机油吸油机油吸油过滤网过滤网3 滤芯机油滤芯机油滤清器室滤清器室中央主机油道中央主机油道增压器机油供应增压器机油供应 压力调节阀保持在所有转速和负载下保持最佳的发动机油压 在大约4秒内快速建立整个机油主油道油压、改进冷起动能力 优点 提高耐久性 提高可靠性C175-16安装系统安装系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 安装系统安装系统标配底架 发动机和发电机橡胶减振器(约90%减振效率)选配弹簧式线性振动隔离器(95%减振效率)IBC振动隔离器 (地震级震动隔离器，0.5G 对于1800机架，0.5-1.5G 对于 1800/3000机架)好处更灵活的配置满足用户的要求C175-16起动起动&充电系统充电系统电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA C175-16 起动起动&充电系统充电系统标配双直流24VDC电起动马达4个蓄电池带电缆的蓄电池架蓄电池开关选配六个高强度蓄电池蓄电池充电器充电发电机缸套水加热器乙醚辅助起动装置好处提供可靠的发动机起动增强冷起动能力C175-16其他其他电力系统电力系统C175-16 发电机组发电机组One company.A multitude of solutions.D&FP/EPNA 其他其他标配开式曲轴箱通风系统机身刷Caterpillar黄色油漆，底架刷黑色高光油漆 飞轮和飞轮壳 SAE No.00SAE标准旋转方向选配特殊油漆USAID徽标发动机盘车组手动气动和控制组曲轴箱防爆卸压阀One company.A multitude of solutions.D&FP/EPNA 总结总结 备载用途的客户价值备载用途的客户价值一个建立在新一代发动机和发电机平台上的发一个建立在新一代发动机和发电机平台上的发电机组，具有结构紧凑坚固、高功率密度、技电机组，具有结构紧凑坚固、高功率密度、技术先进、性能超群的特点。术先进、性能超群的特点。是要求高功率密度备用电力的关键负荷的理想是要求高功率密度备用电力的关键负荷的理想选择选择简化的更可靠的系统设计简化的更可靠的系统设计 提高了提高了SkVA 大功率项目可以减少机组数量从而降低投资成大功率项目可以减少机组数量从而降低投资成本本One company.A multitude of solutions.D&FP/EPNA C175-16 市场市场&销售支持销售支持登录登录 Power Net at https:/
