6焊接工艺补充扩展.pptx

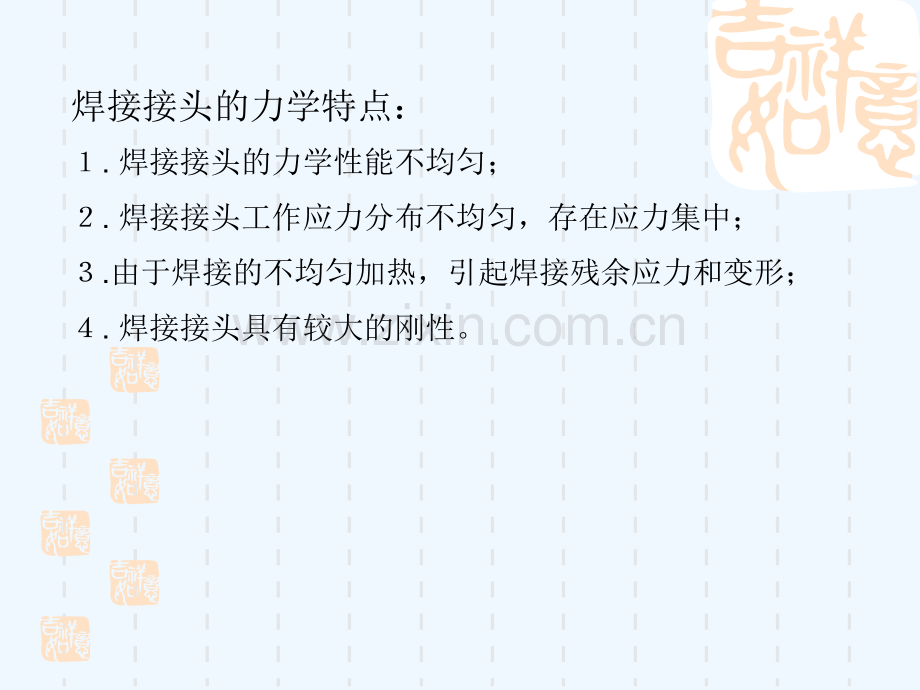

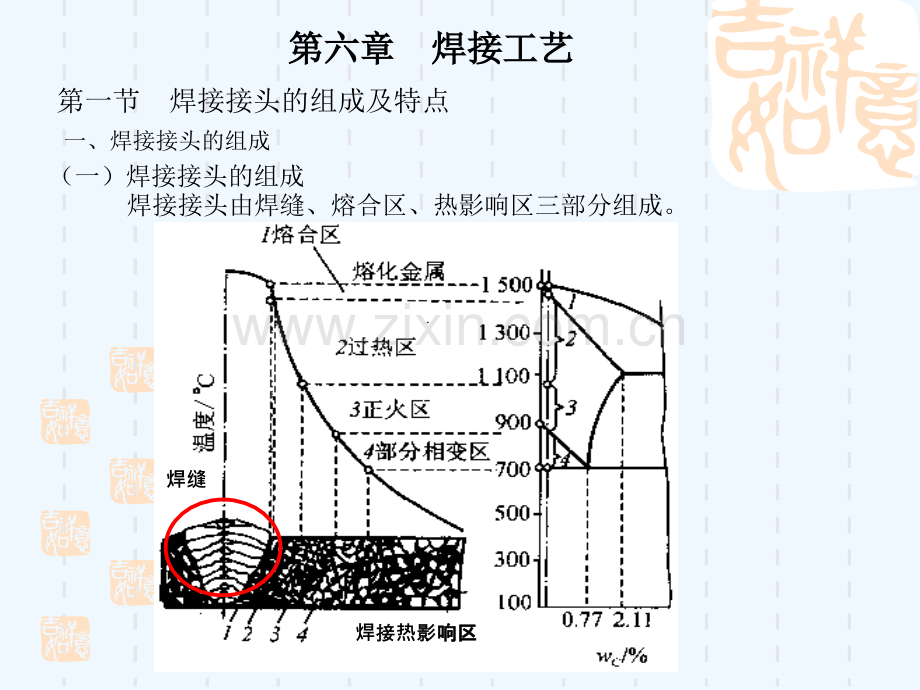

第六章焊接工艺第六章焊接工艺第一节焊接接头的组成及特点一、焊接接头的组成（一）焊接接头的组成 焊接接头由焊缝、熔合区、热影响区三部分组成。焊缝焊接接热影影响区响区焊接接头的力学特点：.焊接接头的力学性能不均匀；.焊接接头工作应力分布不均匀，存在应力集中；.由于焊接的不均匀加热，引起焊接残余应力和变形；.焊接接头具有较大的刚性。第二节 焊接工艺要素和规范的选择一、焊前准备包括：坡口的制备、接头的装配和焊接区域的清理。二、焊接环境三、焊接工艺规范参数（一）焊接材料的选用（表5-6）（二）焊前预热温度的选定（三）焊后加热和消氢处理（四）焊后热处理 补充内容一、焊前准备（一）坡口制备 1.碳素钢和标准抗拉强度下限值不大于540MPa的强度型低合金钢可采用机加工和热加工方法；2.耐热钢和标准抗拉强度下限值大于540MPa的强度型低合金钢，宜采用冷加工方法。若采用热加工，对影响焊接质量的表面层，要采用冷加工方法去除；3.焊接坡口应保持平整，不得用裂纹、分层、夹杂等缺陷，形状和尺寸符合规定；4.坡口表面和两侧清理干净，清理两侧宽度焊条电弧焊各10mm,埋弧焊、气体保护焊20mm，无水、锈、油积渣等。5.奥氏体高合金钢坡口两侧涂涂料，防止沾附焊接飞溅。（二）接头装配 1.组对时，坡口间隙、错边量、棱角度等符合规定；2.避免强力组装，定位焊间距符合规定；3.焊接接头拘束度大时，推荐采用抗裂性能更好的焊条施焊；4.定位焊不得有裂纹、气孔、夹渣，亦应去除；5.熔入永久焊缝内的定位焊缝两端应便于接弧，否则应予修整。二、焊接环境 下列任一情况世，须采取有效防护措施，否则禁止施焊：1.风速：气体保护焊时大于2m/s，其他焊接方法大于10m/s；2.相对湿度大于90%；3.雨雪环境；4.焊件温度低于-20。当焊件温度为0-20时，应在始焊处100mm范围内预热到15 以上。三、焊接规范参数 （一）焊接材料的选用表5-6 焊接材料选用续表5-6 焊接材料选用续表5-6 焊接材料选用续表5-6 焊接材料选用续表5-6 焊接材料选用表5-7 焊前预热温度选定二、焊前预热温度的选定三、焊后加热和消氢处理四、焊后热处理
