KincoHMIware入门教程.pptx

上传人:w****g 文档编号:4841240 上传时间:2024-10-14 格式:PPTX 页数:41 大小:1.78MB
下载 相关 举报
KincoHMIware入门教程.pptx_第1页
第1页 / 共41页
KincoHMIware入门教程.pptx_第2页
第2页 / 共41页
KincoHMIware入门教程.pptx_第3页
第3页 / 共41页
KincoHMIware入门教程.pptx_第4页
第4页 / 共41页
KincoHMIware入门教程.pptx_第5页
第5页 / 共41页
点击查看更多>>
资源描述

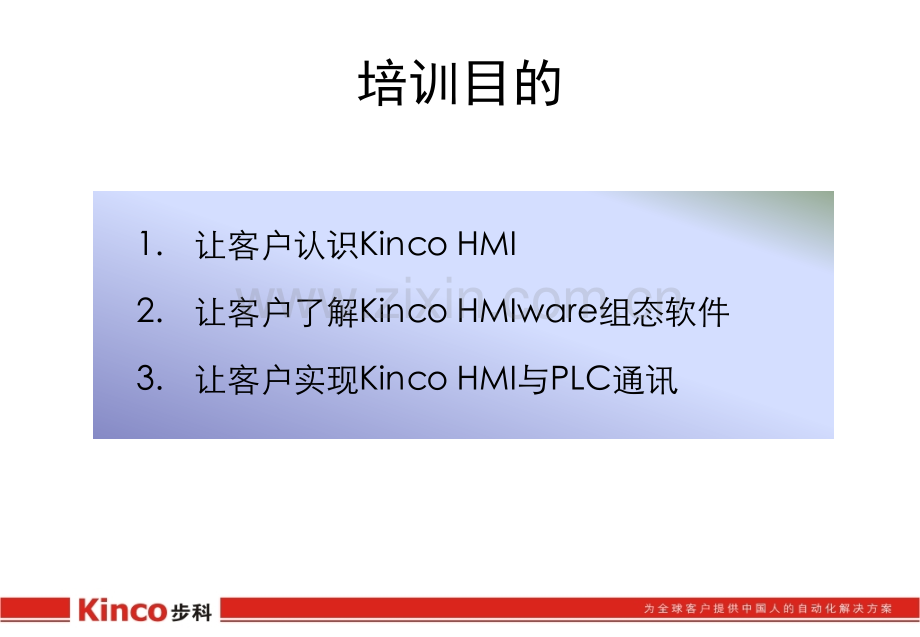

1、Kinco HMIwareKinco HMIware入门教程入门教程-陶美华陶美华1.让客户认识Kinco HMI2.让客户了解Kinco HMIware组态软件3.让客户实现Kinco HMI与PLC通讯培训目的目录1 12 23 34 4软件安装软件安装人机界面介绍人机界面介绍人机界面与人机界面与PC、PLC的接线的接线Kinco HMIwareKinco HMIware软件组态软件组态5 5HMI HMI 通讯方式通讯方式1.1 1.1 认识人机界面认识人机界面1.1.1 人机界面的概述人机界面的概述从技术上技术上来讲,人机界面结合了什么从功能上功能上来讲,人机界面可以实现什么1.1.2

2、 人机界面产品分类人机界面产品分类低端按键式低端按键式HMI文本MD系列采用8位处理器经济型触摸式经济型触摸式HMIET系列采用32位400MHZ RISC CPU,内置USB从中端型触摸式中端型触摸式HMIMT4000系列采用32位RISC CPU,主频高达800M,内置USB从高端型触摸式高端型触摸式HMIMT5020系列采用32位520M RISC CPU,标配USB主、SD存储口专用型专用型HMIKM、CZ、系列采用32位400MHZ RISC CPUF系列采用32位800MHZ RISC CPUl 高清:800X480分辨率l 真彩:65536色数字真彩l 配置:800M主频、128

3、M FLASH、64M SDRAM1.1.3 MT4414TE MT4414TE六大优势六大优势l 软件:Kinco HMIware全功能组态软件,支持U盘上传下载工程,功能更强大l 时尚:7”宽屏显示、超轻、超薄机身设计l 服务:以人为本,追求卓越,亲和客户,提供本土化优质服务1.1.4 MT4414TE MT4414TE产品外观产品外观1.1.5 MT4414TE MT4414TE外部接口外部接口1.接口说明2.串口引脚定义此口可作为下此口可作为下载口和通讯口载口和通讯口3.DIP拨码开关1.1.6 MT4414TE MT4414TE产品维护产品维护1.更换电池电池位置:HMI产品内部的电

4、路板上。电池规格:CR2032 3.3V 锂电池2.触摸屏校准触摸屏校准:使用触摸笔或手指轻点十字光标中心点,然后松开,十字光标自动移动至下一个点;重复该动作,直到提示“TP adjust success”目录1 12 23 3软件安装软件安装人机界面介绍人机界面介绍人机界面与人机界面与PC、PLC的接线的接线4 4Kinco HMIwareKinco HMIware软件组态软件组态5 5HMI HMI 通讯方式通讯方式标准USB下载线交叉网线和直连网线均可2.1 MT4414TE2.1 MT4414TE与与PCPC的下载电缆接线的下载电缆接线2.1.1 串口下载线串口下载线2.1.2 USB

5、USB下载线下载线2.1.3 网口下载线网口下载线2.2 MT4414TE2.2 MT4414TE与与PLCPLC的接线的接线与与Kinco K5 plcKinco K5 plc接线接线RS232RS232接线接线RS485RS485接线接线目录1 13 3软件安装软件安装人机界面介绍人机界面介绍2 2人机界面与人机界面与PC、PLC的接线的接线Kinco HMIwareKinco HMIware软件组态软件组态5 5HMI HMI 通讯方式通讯方式4 43.1 3.1 安装安装Kinco HMIwareKinco HMIware组态软件组态软件以简体中文安装界面过程为例默认软件安装目录:C:

6、KincoKinco HMIware v2.23.2 3.2 安装安装USBUSB驱动驱动目录1 13 3软件安装软件安装人机界面介绍人机界面介绍2 2人机界面与人机界面与PC、PLC的接线的接线4 4Kinco HMIwareKinco HMIware软件组态软件组态5 5HMI HMI 通讯方式通讯方式4.1 Kinco HMIware4.1 Kinco HMIware组态软件主要功能组态软件主要功能4.2 Kinco HMIware4.2 Kinco HMIware组态软件的组成组态软件的组成4.3 4.3 固件更新固件更新4.4 4.4 创建工程创建工程l 双击桌面快捷图标启动软件l

7、单击工具栏新建工程图标l 输入工程名、保存路径,单击【建立】4.5 4.5 模拟模拟工程组态完成后,可通过模拟功能来仿真组态工程运行时的效果,而不用每次下载到HMI中。这样在创建画面的过程中,就可以随时检查模拟操作或显示的情况。4.6 4.6 工程下载工程下载a.单击系统工具的下载方式图标b.选择合适的下载方式c.单击工具栏的下载图标,选择所要下载的内容目录1 13 3软件安装软件安装人机界面介绍人机界面介绍2 2人机界面与人机界面与PC、PLC的接线的接线4 4Kinco HMIwareKinco HMIware软件组态软件组态5 5HMI HMI 通讯方式通讯方式5.1 5.1 串口通讯(

8、一屏一机)串口通讯(一屏一机)1.设备组态选择对应的屏、PLC、通讯线以步科以步科K5 PLC为例为例2.参数设置设置与实际PLC参数一致的通讯类型、波特率、站号等3.画面组态下面我们进行实际组态!下面我们进行实际组态!5.2 5.2 串口通讯(一屏多机)两个串口串口通讯(一屏多机)两个串口1.设备组态选择对应的屏、PLC、通讯线以步科以步科K5 PLC为例为例2.参数设置设置与实际PLC参数一致的通讯类型、波特率、站号等3.画面组态下面我们进行实际组态!下面我们进行实际组态!5.3 5.3 串口通讯(一屏多机)同一个串口串口通讯(一屏多机)同一个串口1.设备组态选择对应的屏、PLC、通讯线以步科以步科K5 PLC为例为例2.参数设置设置与实际PLC参数一致的通讯类型、波特率、站号等3.画面组态下面我们进行实际组态!下面我们进行实际组态!5.4 5.4 以太网通讯以太网通讯1.设备组态选择对应的屏、PLC、通讯线以以modbus TCP协议为例协议为例2.参数设置设置与实际屏、PLC一致的IP地址3.画面组态下面我们进行实际组态!下面我们进行实际组态!5.5 5.5 两屏一机两屏一机1.设备组态选择对应的屏、PLC、通讯线2.参数设置设置与实际屏一致的IP地址3.画面组态下面我们进行实际组态!下面我们进行实际组态!
