万用表电流表示波器的读数和使用.pptx

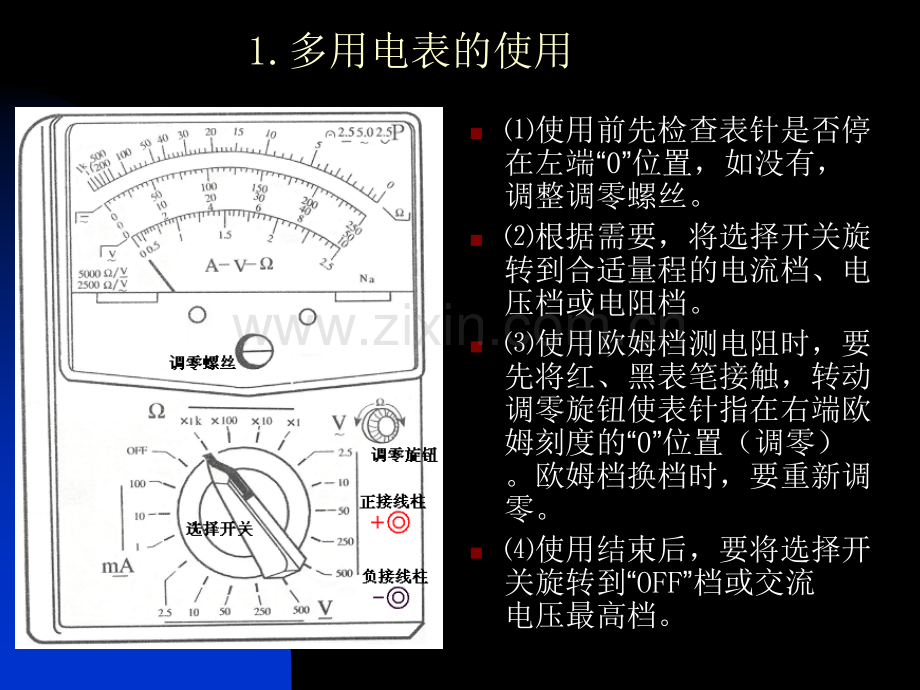

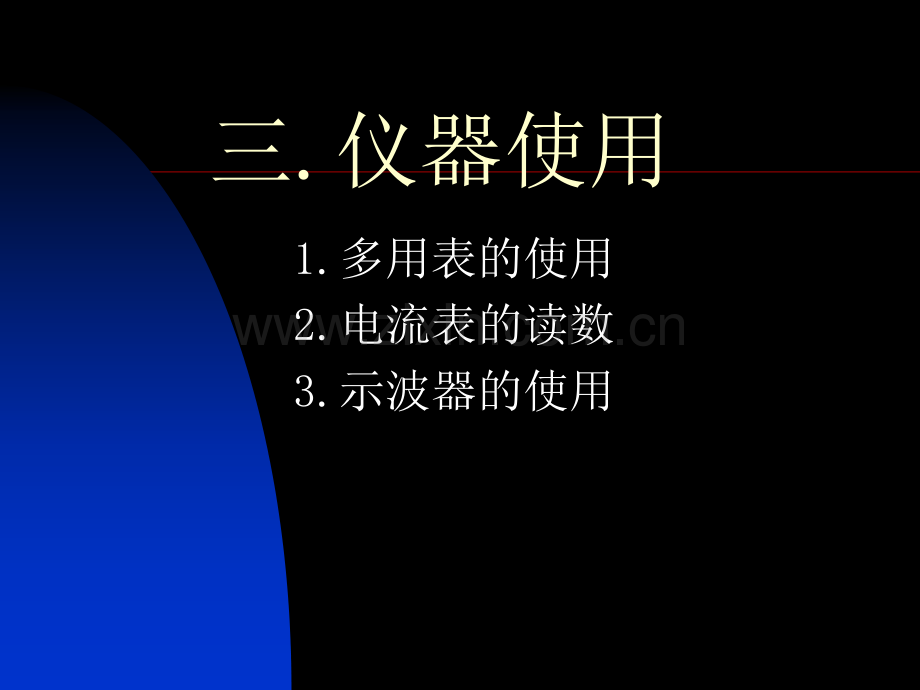

三.仪器使用1.多用表的使用2.电流表的读数3.示波器的使用1.多用电表的使用n使用前先检查表针是否停在左端“0”位置，如没有，调整调零螺丝。n根据需要，将选择开关旋转到合适量程的电流档、电压档或电阻档。n使用欧姆档测电阻时，要先将红、黑表笔接触，转动调零旋钮使表针指在右端欧姆刻度的“0”位置（调零）。欧姆档换档时，要重新调零。n使用结束后，要将选择开关旋转到“OFF”档或交流电压最高档。读数示例n电阻读数=刻度值倍率nR=36.01k =36.0 k晶体二极管的单向导电性n晶体二极管加正向电压时，电阻值很小，就像一个导通的开关。n晶体二极管加反向电压时，电阻值很大，就像一个断开的开关。用多用表的欧姆档测二极管的正、反向电阻n晶体二极管正向电阻很小，就像一个导通的开关。n注：欧姆表的“-”接线柱（黑表笔）是电势高端。n晶体二极管反向电阻很大，就像一个断开的开关。2.电流表读数例n接03A量程时，可以准确到0.1A。读数：2.16An接00.6A量程时，可以准确到0.02A。读数：0.42A+0.02A0.6=0.432A3.示波器的使用意义n用有力的陈述来概括您对该主题的感想或看法n总结希望听众记住的要点下一步 n总结对听众的要求n总结您要进行的工作
